二维异形排版、二维装箱（NPF碰撞检测）——CAD c#二次开发

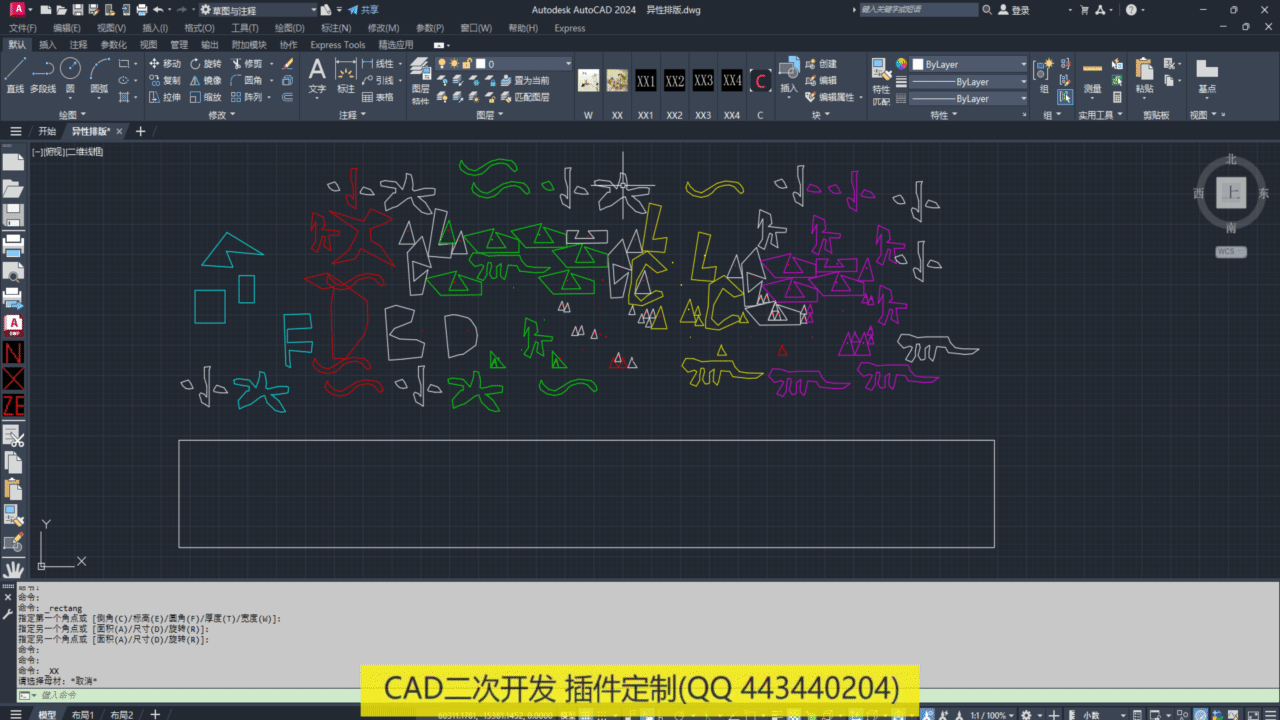

二维异形排版效果如下：

CAD二维异形排版，支持凹多边形，采用NFP算法，部分代码如下：

  public void 异形排版()
        {
            Document doc = Application.DocumentManager.MdiActiveDocument;
            var db = doc.Database;
            Editor ed = doc.Editor;
            num = 0;
            // 选择母材和待排版零件
            var basepl = db.SelectEntity<Polyline>("请选择母材:");
            if (basepl == null) return;
            var partsPLs = db.SelectEntities<Polyline>("请选择待排版零件:");
            if (partsPLs == null || partsPLs.Count == 0) return;
            var partsPLsorted = partsPLs.OrderByDescending(p => p.Area).ToList();
            var placedParts = new List<Polyline>();
            var baseM = basepl.Path64_World();
            var basesm = new Paths64 { baseM };
            // 1. 处理第一个零件
            var firstPartPL = partsPLsorted[0];
            var firstPartPath64 = firstPartPL.Path64_World();
            var PlaceablePaths = baseM.Nfp内部Paths64(firstPartPath64);

            if (PlaceablePaths == null || PlaceablePaths.Count == 0)
            {
                ed.WriteMessage("\n第一个零件无可用摆放区域");
                return;
            }

            // 摆放第一个零件
            var firstPlacedPL = PlaceSinglePart(firstPartPL, PlaceablePaths, 1);
            placedParts.Add(firstPlacedPL);

            // 2. 处理第二个零件
            if (partsPLsorted.Count >= 2)
            {
                var secondPartPL = partsPLsorted[1];
                var part2内部 = basepl.Nfp内部(secondPartPL);
                var part2外部 = firstPlacedPL.Nfp外部(secondPartPL);
                if (part2内部 == null || part2外部 == null)
                {
                    ed.WriteMessage("\n第二个零件无可用摆放区域");
                }
                else
                {
                    var part2可摆放 = Clipper.Difference(
                        part2内部.Path64s_World(),
                        part2外部.Path64s_World(),
                        FillRule.NonZero
                    );

                    var templ = part2可摆放.ToPolylines();

                    if (part2可摆放 != null && part2可摆放.Count > 0)
                    {
                        var secondPlacedPL = PlaceSinglePart(secondPartPL, part2可摆放, 2);
                        placedParts.Add(secondPlacedPL);
                    }
                    else
                    {
                        ed.WriteMessage("\n第二个零件无可用摆放区域");
                    }
                }
            }

            // 3. 处理第三个及后续零件


            ed.WriteMessage($"\n排版完成！共摆放 {placedParts.Count} 个零件");
        }
