ARCH-04 BSW服务层

BSW服务层

• [1. BSW服务层概念](#1. BSW服务层概念)
• [2. System Services](#2. System Services)
• [3. Communication Services](#3. Communication Services)
• [4. Memory Services](#4. Memory Services)
• [5. Crypto Services](#5. Crypto Services)
• [6. 其他服务](#6. 其他服务)

1. BSW服务层概念

服务层是BSW软件的最上层，它也适用于应用程序软件的相关性：尽管ECU抽象层涵盖了对I/O信号的访问，但服务层提供：

• 操作系统功能
• 车辆网络通信管理服务
• 内存管理服务（NVRAM管理）
• 诊断服务（包括UDS通信，错误记忆和故障处理）
• ECU状态管理，模式管理
• 逻辑和时间程序流量监控（WdgManager）

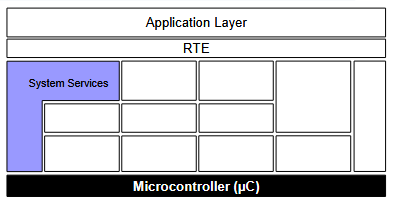

2. System Services

系统服务是一组所有层都可以使用的一组模块和功能。

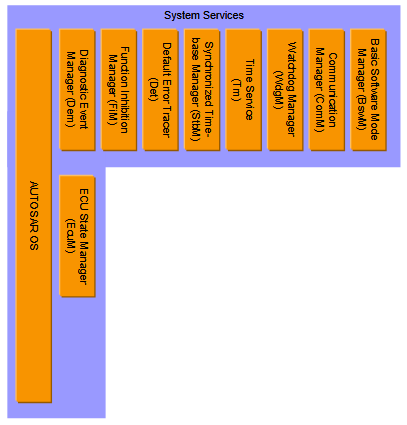

示例包含了实时操作系统（包括计时器服务）和错误管理器等服务。 其中一些服务有：

• 系统服务
• ECU状态管理和基础软件模式管理服务
• 定时管理服务
• 通信域诊断管理服务等

  它为应用程序和基础软件模块提供基本服务，即为整个系统系统基础服务。

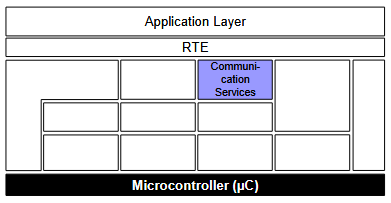

3. Communication Services

通信服务是一组用于车辆网络通信的模块（CAN，Lin，Flexray和以太网，但是不包含v2x相关的通信服务）。通过通信硬件抽象与通信驱动程序的接口。

网络服务主要功能：

• 提供的车辆网络具有统一的接口进行通信。
• 为网络管理提供统一的服务，为诊断通信提供了统一的界面
• 从应用程序隐藏协议和消息属性

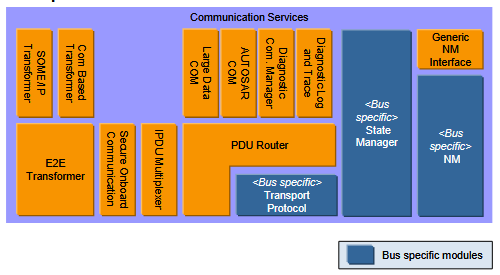

  例如：

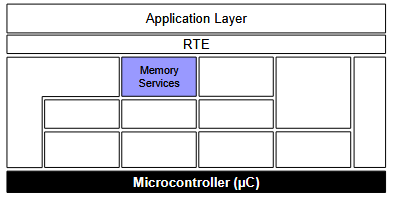

4. Memory Services

内存服务由一个模块，NVRAM管理器组成。它负责管理非挥发性数据（从不同的内存驱动程序读取/写入）。

内存服务目的：以统一的方式与应用程序的EEP数据交互。抽象内存位置和特性的信息。提供非易失性存储管理的机制，例如存储，加载，校验，保护证，验证，保存存储等。

主要模块：NvM

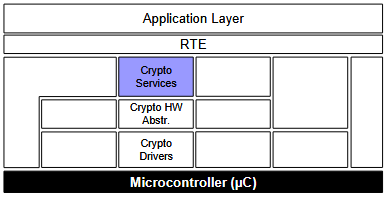

5. Crypto Services

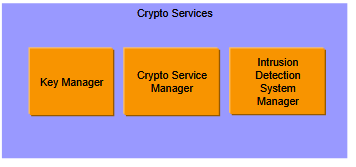

加密服务由三个模块组成

• 加密服务经理负责管理加密工作
• 密钥管理器与密钥供应主互动
• 入侵检测系统管理器负责处理BSW模块或SW-C报告的安全事件


  加密服务：以统一的方式为应用程序提供加密原则，IDS服务和密钥存储。来自硬件设备和属性的摘要。

6. 其他服务

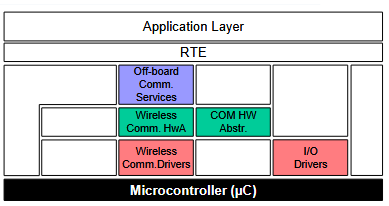

如V2X的服务-Off-board Communication Services

因每个国家和地区的V2X法规不一样，需要单独说明
