Matlab编程技巧：自定义Simulink菜单（理解补充）

Matlab编程技巧：自定义Simulink菜单

本文对原文补充。和自我理解说明，原文见上面链接：

本文研究如何在Simulink菜单中嵌入自定义的脚本。博客内容参考了帮助文档：Add Items to Model Editor Menus。

文章目录

1 问题引入

2 自定义Simulink菜单过程

2.1 新建注册文件

2.2 项目组的函数

2.3 项目的函数

2.4 功能实现的函数

3 模型验证

4 其他注意点

5 总结

1 问题引入

博主以前的博客分享过很多关于Matlab脚本自动化处理模型的方法。但是运行脚本经常需要切出Simulink模型，然后找到脚本来运行，还是会有一点不方便。

基于这个痛点，博主研究了一下将脚本命令直接在模型的菜单中运行的方法。实际工作中使用下来非常方便。

2 自定义Simulink菜单过程

本章中博主从零开始记录自定义Simulink菜单的过程。

2.1 新建注册文件

sl_customization.m文件是Matlab中专门提供给用户注册自定义功能的，因此，自定义Simulink菜单也需要创建这个文件。这里的Simulink:ContextMenu 可以修改成Simulink:ToolsMenu如下所示：

Matlab 复制代码

function sl_customization(cm)

cm = sl_customization_manager;
cm.addCustomMenuFcn('Simulink:ToolsMenu',@MyCustomMenu);
end

function schemaFcns = MyCustomMenu(~)
    schemaFcns = {@MainMenuItem};
end

function schema = MainMenuItem(~)
    schema = sl_container_schema;
    schema.label = 'MyTools';% subfunction name
    schema.childrenFcns = {@SubItem1,@SubItem2};% call back Hand
end
function schema =SubItem1(~)
    schema = sl_action_schema;
    schema.callback = @ResoloveSignals;%call back Hand
end

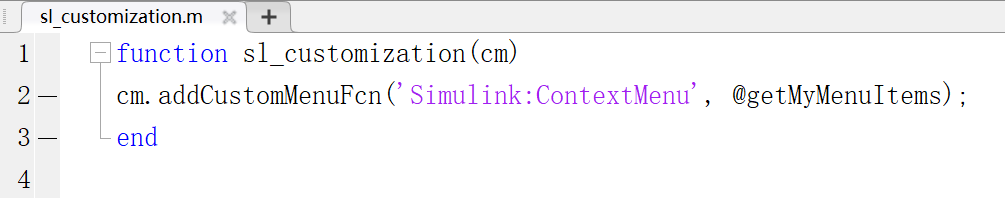

这一步中要新建一个名为sl_customization.m的空白文件，在文件中写入如下函数。

在这里插入图片描述

上图中cm.addCustomMenuFcn()函数是将自定义Simulink菜单的功能注册到整个sl_customization自定义文件中。该函数包含两个参数：

Simulink:ContextMenu指的是自定义菜单的位置添加到ContextMenu中，也就是鼠标右键的菜单；

@getMyMenuItems是一个回调函数，会返回具体有哪些菜单的项目。

2.2 项目组的函数

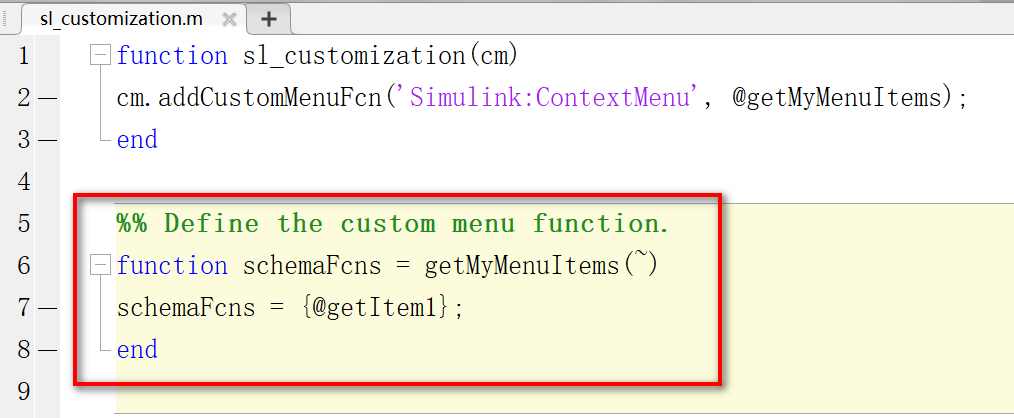

在sl_customization.m的后面继续添加项目组的函数，也就是2.1节中的回调函数@getMyMenuItems。

在这里插入图片描述

该函数返回值也是回调函数，是项目函数组成的的单元数组。单元数组中的回调函数可以有多个，对应了定义多个菜单，后面的项目回调函数也要能够一一对应。

2.3 项目的函数

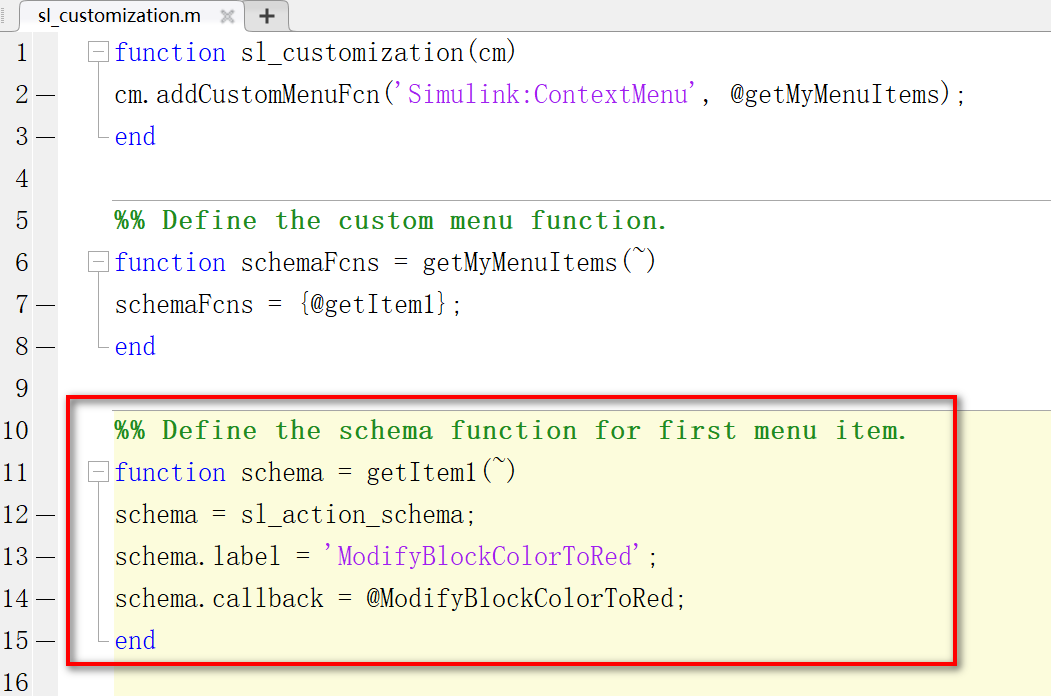

紧接着之后是项目的函数，也就是上一节的回调函数@getItem1。

在这里插入图片描述

这个函数返回的shema中有两个关键信息。label指的是菜单的名称，会显示在右键菜单中。callback是运行自定义菜单后所执行的脚本名，也是一个回调函数。

如果在2.2节中的单元数组返回了多个回调函数，这里也要建立对应的回调函数。

2.4 功能实现的函数

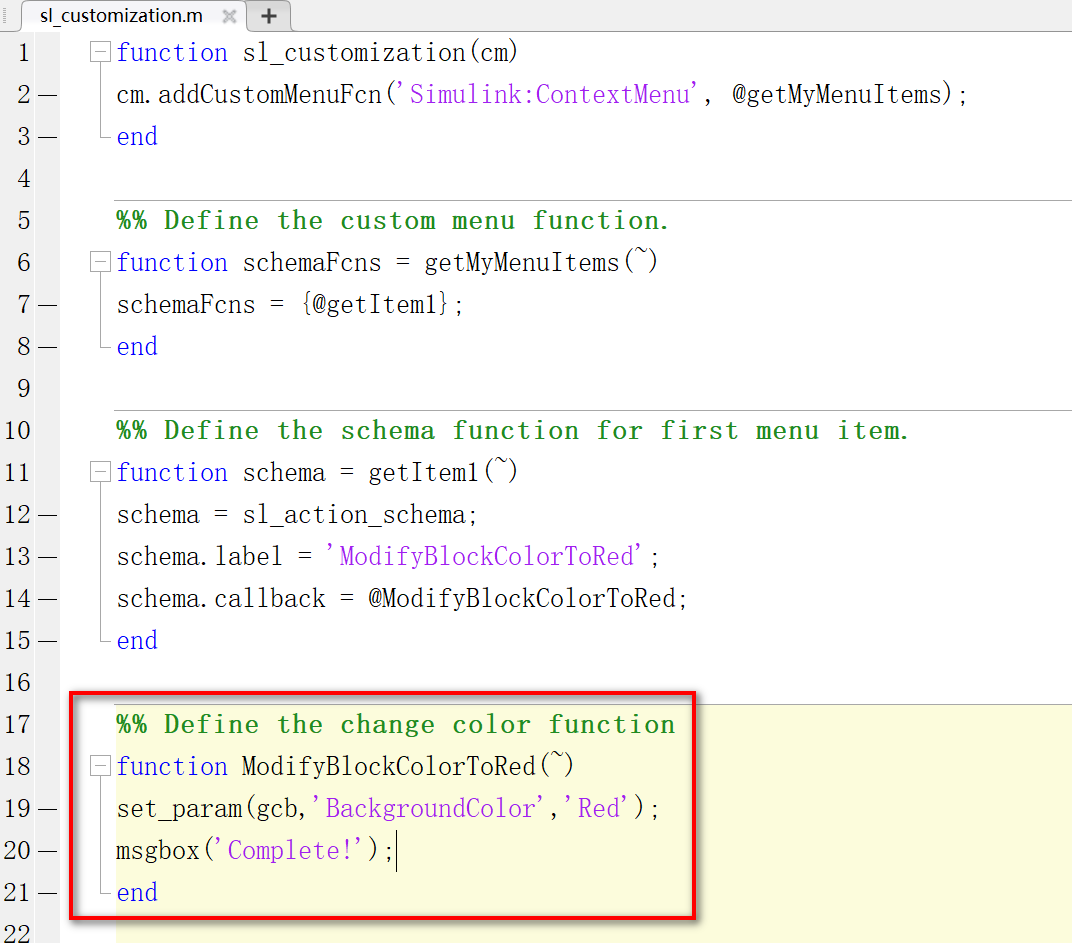

最后建立真正实现功能的函数ModifyBlockColorToRed，其效果是将选中的模块的颜色置为红色。

在这里插入图片描述

首先用set_param函数将当前选中的模块的BackgroundColor属性改为Red。然后用msgbox弹窗显示完成。如果2.2章节的单元数组中有多个项目。功能实现的函数要和2.3章节中的多个回调函数一一对应。

至此，这个简单的脚本就写完了，将其保存。全部代码如下。

Matlab 复制代码

function sl_customization(cm)
cm.addCustomMenuFcn('Simulink:ContextMenu', @getMyMenuItems);
end

%% Define the custom menu function.
function schemaFcns = getMyMenuItems(~)
schemaFcns = {@getItem1};
end

%% Define the schema function for first menu item.
function schema = getItem1(~)
schema = sl_action_schema;
schema.label = 'ModifyBlockColorToRed';
schema.callback = @ModifyBlockColorToRed;
end

%% Define the change color function
function ModifyBlockColorToRed(~)
set_param(gcb,'BackgroundColor','Blue');
msgbox('Complete!');
end

3 模型验证

1）将sl_customization.m保存到当前路径，或者Matlab的搜索路径中。然后在模型中运行：

>> sl_refresh_customizations

就可以将第2章的脚本内容注册到Simulink中了。

2）新建一个模型，做一些简单的模块来验证一下效果。

在这里插入图片描述

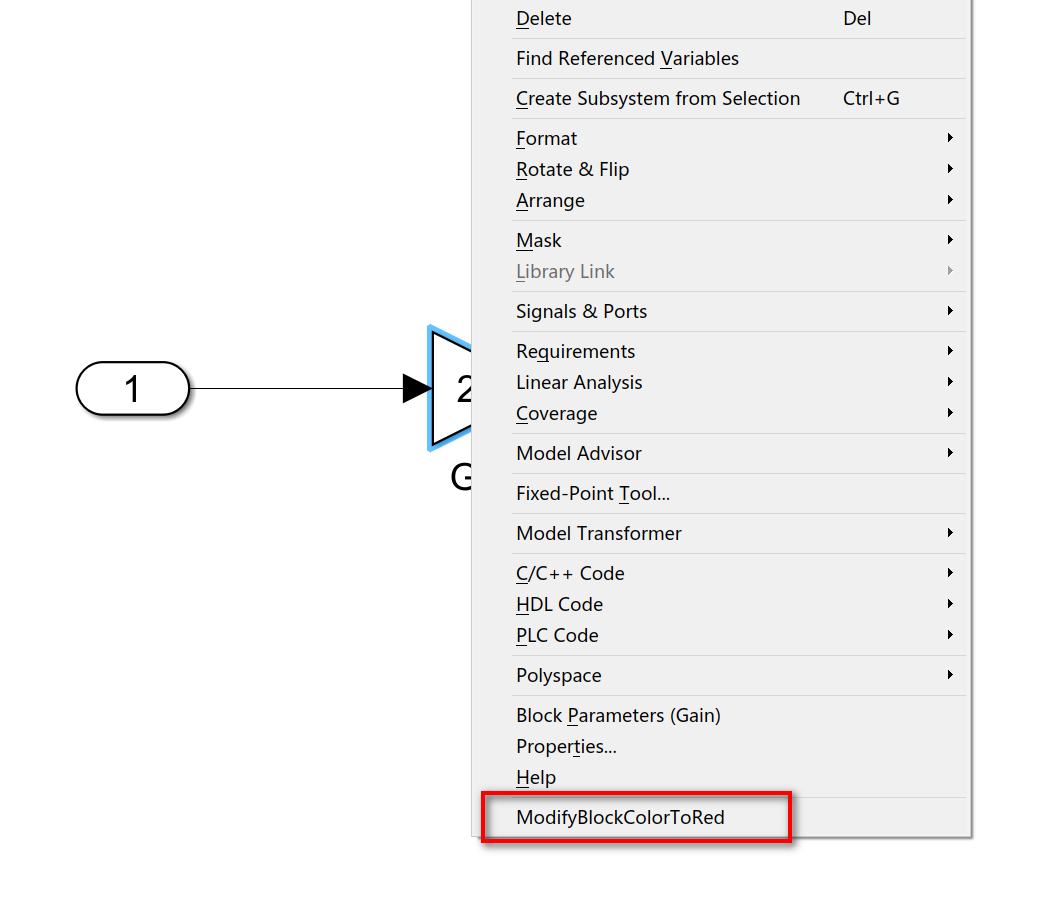

3）在Gain模块上右键，可以看到菜单的最下面多了一个ModifyBlockColorToRed。

在这里插入图片描述

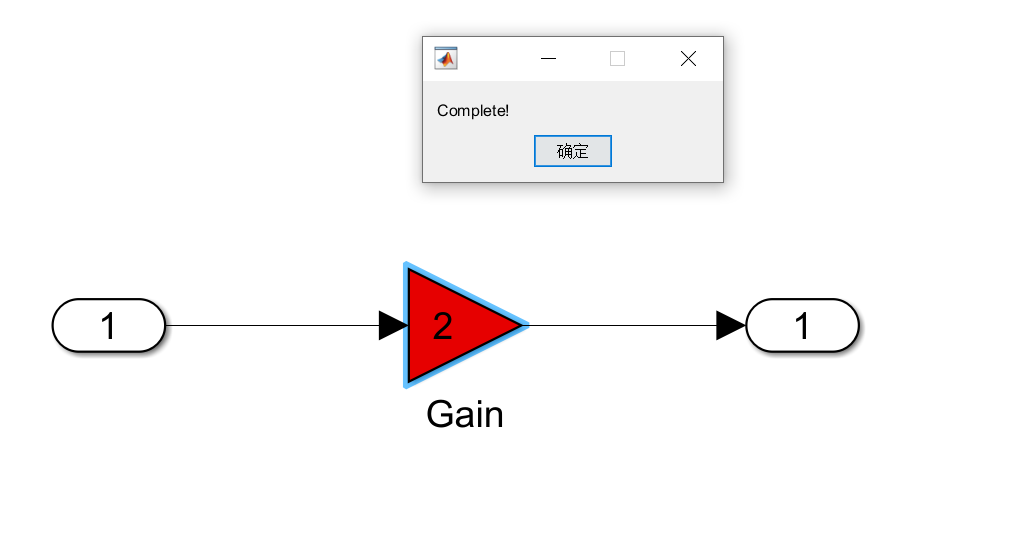

点击ModifyBlockColorToRed后，Gain模块就变成了红色，然后弹出了窗口。

在这里插入图片描述

自定义菜单的功能也就验证完成了。

4 其他注意点

前两章通过简单的例子研究了自定义菜单的方法，但是在实际应用中可以更加灵活多变。

第2章节中的函数可以分成多个文件管理，只要这些文件都在Matlab的搜索路径中就行了；

自定义菜单所处的位置也可以是顶部工具栏，只要修改一下addCustomMenuFcn函数中的参数；

如果是修改模块参数，最好还是弹窗反馈或者在Matlab中打印出改的地方，以免脚本的bug改错了模型；

5 总结

本文研究了自定义Simulink菜单的方法，提高了建模的效率。
