STM8-S001J3M3ADC采样时间分析

基于芯片STM8S001J3M3转换时间说明

一、ADC采样转换时间

1、理论说明

存在固定总转换周期

根据STM8S0001J3数据手册：总转换周期固定为14个ADC周期；

换算公式：
总转换周期：Tcov=14个ADC周期

总转换时间：tcov =14 / fADC （us）；

ADC的分频系数：fADC = fcpu/x（MHZ）（x为分频系数）；

Tcov =采样周期+ x个ADC周期（包括10个周期+额外开销）

在这里X个ADC时钟周期是由硬件固定的包括10个逐次逼近周期（10位分辨率） +额外开销；
针对STM8的固定总转换周期，需要特别关注相应的分频系数，去计算出采样时间是否合适；

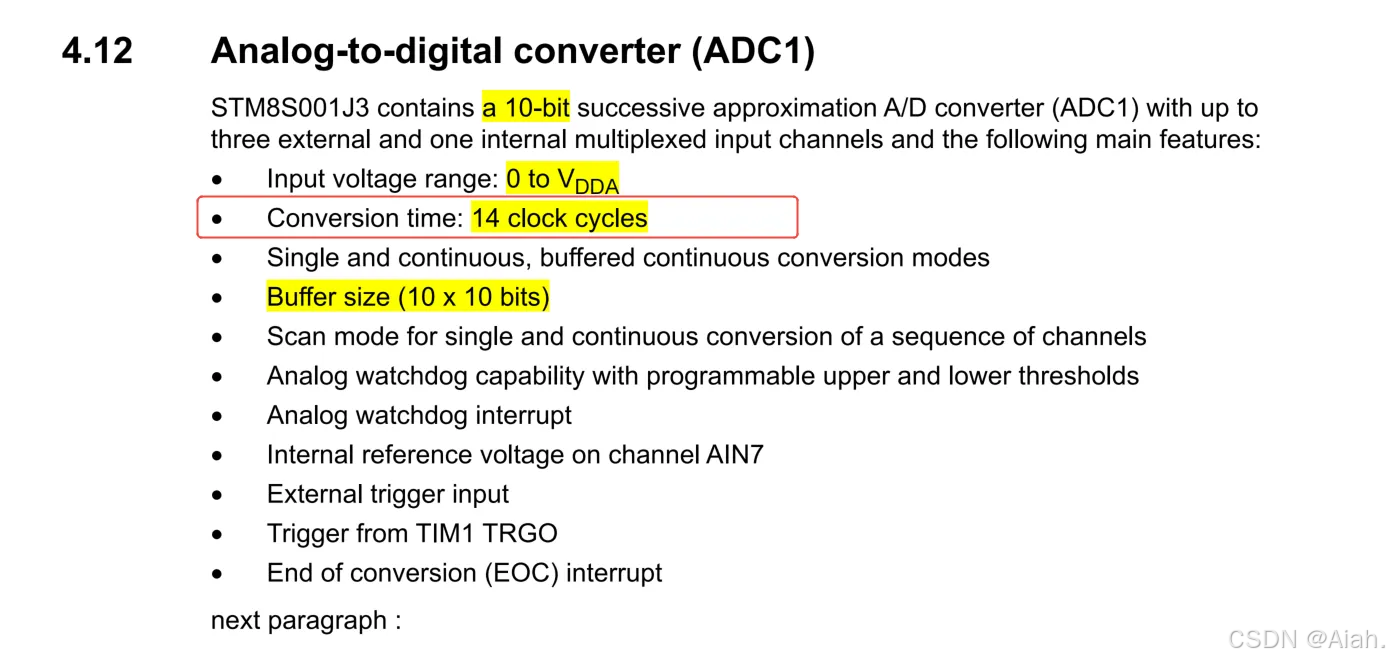

数据手册说明:

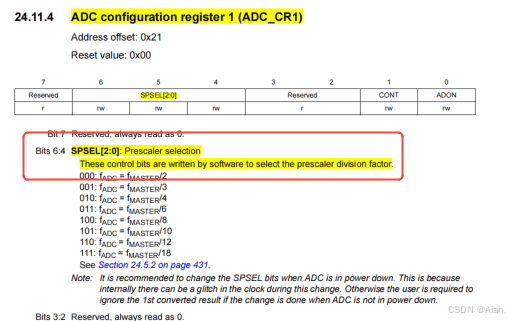

参考手册说明：

可以看出我们是无法通过软件配置采样周期的寄存器，只能配置对应的分频系数；

2、软件配置

设置相应的的fcpu、fADC的分频系数

这里HSI高速内部时钟选用16MHZ，X分频系数可选2、3、4、6、8、10、12、18；计算对应的采样时间；

复制代码

main.C
//设置HSI的时钟
CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1);        //16MHZ

ADC.C
/*------------------------------------------------------------------------------
*   @name    	Bsp_ADC1Init
*   @brief		ADC1  初始化
*   @param[in]	void
*   @return		void
*   @attention	底层GPIO、ADC初始化
*               PD6->ADC_IN6/单次转换/4Mhz/GPIO触发/右对齐
------------------------------------------------------------------------------*/
void Bsp_ADC1Init(void)
{

  GPIO_Init(ADC1_POWER_PORT, ADC1_POWER_PIN, GPIO_MODE_IN_FL_NO_IT);

  ADC1_DeInit();                                //ADC1寄存器恢复缺省值
  ADC1_Init(ADC1_CONVERSIONMODE_SINGLE, ADC1_POWER_CHANNEL, ADC1_PRESSEL_FCPU_D4, \
            ADC1_EXTTRIG_GPIO, DISABLE, ADC1_ALIGN_RIGHT, ADC1_SCHMITTTRIG_CHANNEL6,\
            DISABLE);

  ADC1_Cmd(ENABLE);
}

这里设置分频系数为4，则fADC = 4MHZ，算出总的转换时间

复制代码

fADC = 4MHz = 4,000,000 Hz
1/fADC = 0.25 μs

总转换时间 = 14 × 0.125 μs = 3.5 μs

3、

（根据我们选择16MHZ,数据手册中的此时无法获取到fADC =6MHZ的情况）
值得注意的是，此型号是根据分频系数、总的转换时间去估算出相应的采样时间

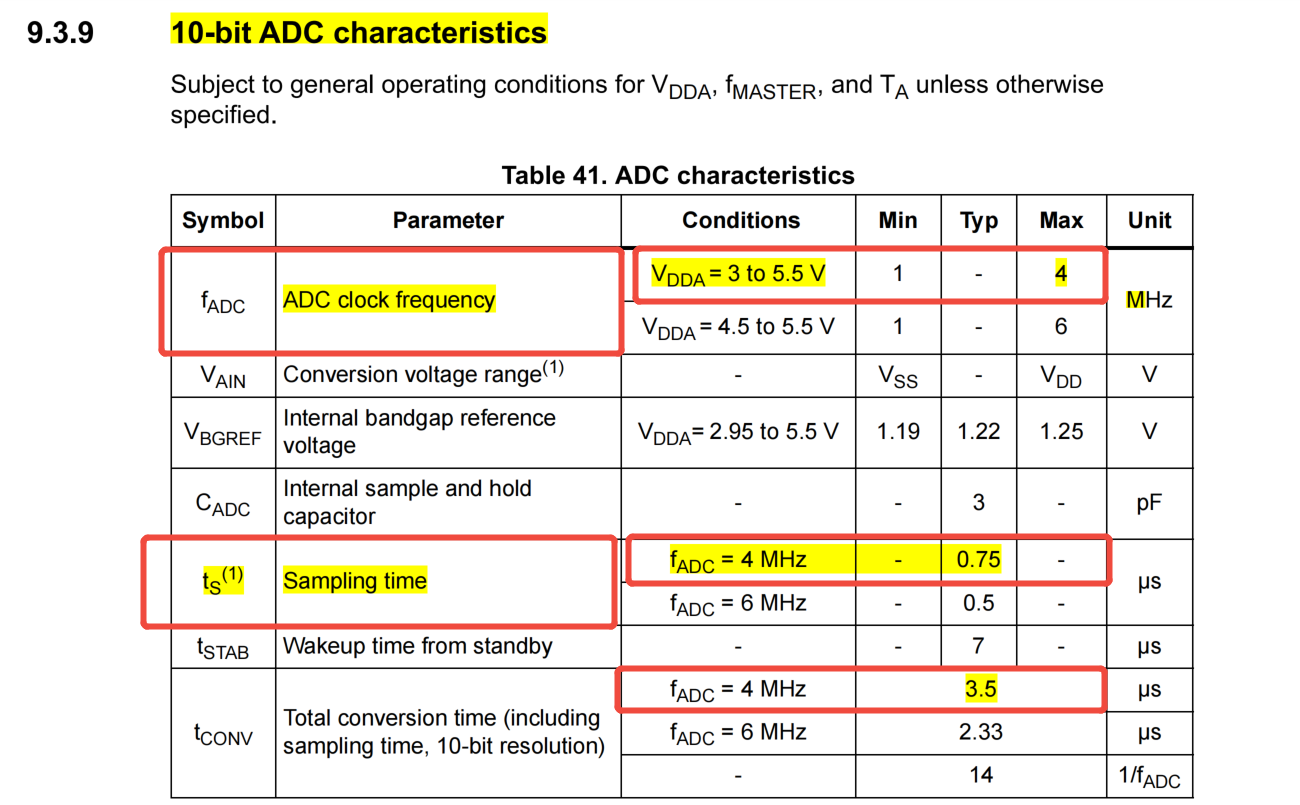

数据手册中， 提及到的采样时间ts也是作为典型值3个ADC周期作为代表，从而得到对应的分频条件下的采样时间

方便我们后续根据实际需要的采样时间进行选择：

|-------|-------------|--------------|------------|-----------------|
| 分频系数 | f_ADC (MHz) | ADC周期时间 (µs) | 总转换时间 (µs) | 典型采样时间 (µs) |
| 2 | 8.0 | 0.125 | 1.75 | 0.375 |
| 3 | 5.33 | 0.188 | 2.63 | 0.563 |
| 4 | 4.0（典型） | 0.250 | 3.5 | 0.75（3个ADC） |
| 6 | 2.67 | 0.375 | 5.25 | 1.125 |
| 8 | 2.0 | 0.500 | 7.0 | 1.5 |
| 10 | 1.6 | 0.625 | 8.75 | 1.875 |
| 12 | 1.33 | 0.750 | 10.5 | 2.25 |
| 18 | 0.89 | 1.125 | 15.75 | 3.375 |

二、STM32_F103C8T6采样时间

1、理论说明

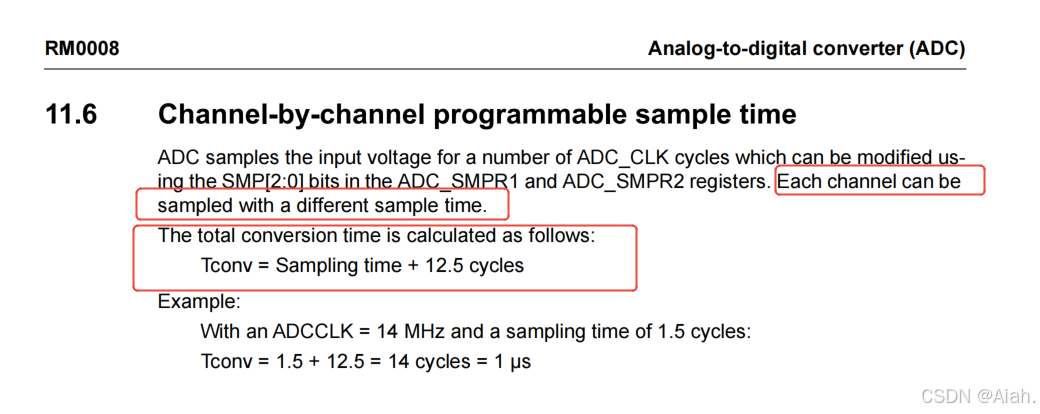

参考手册说明：

转换时间(总转换时间)：

Tconv =采样时间+12.5个ADC周期（转换周期）

tconv =Tconv/fADC

（当ADC的时钟频率达到最大14MHZ时，采样周期为1.5个 ADC周期，那么Tconv=1.5+12.5=14个个周期，也就是1us 转换时间）

在这里12.5个ADC时钟周期是由硬件固定的包括12个逐次逼近周期（12位分辨率）+0.5个周期的额外开销；

也就是说，我们可以软件对fADC的时钟、采样周期进行软件配置，而不是像STM8S001J3M3一样固定采样周期，只能通过修改fADC的时钟从而修改采样时间

2、两者对比

STM8 这种"固定采样周期 + 调 fADC"

主要基于：

架构简单、硬件成本低
软件配置简单（设置Prescaler）
对电源、时钟噪声更"稳"（采样周期固定，不会因为周期选择不当导致噪声敏感性增加）
输入源阻抗要求非常苛刻（源阻抗必须很低（几十欧到几百欧级）否则采样电容来不及充电 → 出现台阶跳变现象）
不适合低频、高阻、高精度采样（电池采样、NTC、光敏、电化学传感器等高阻信号源 → 采样误差大、波形不稳定）

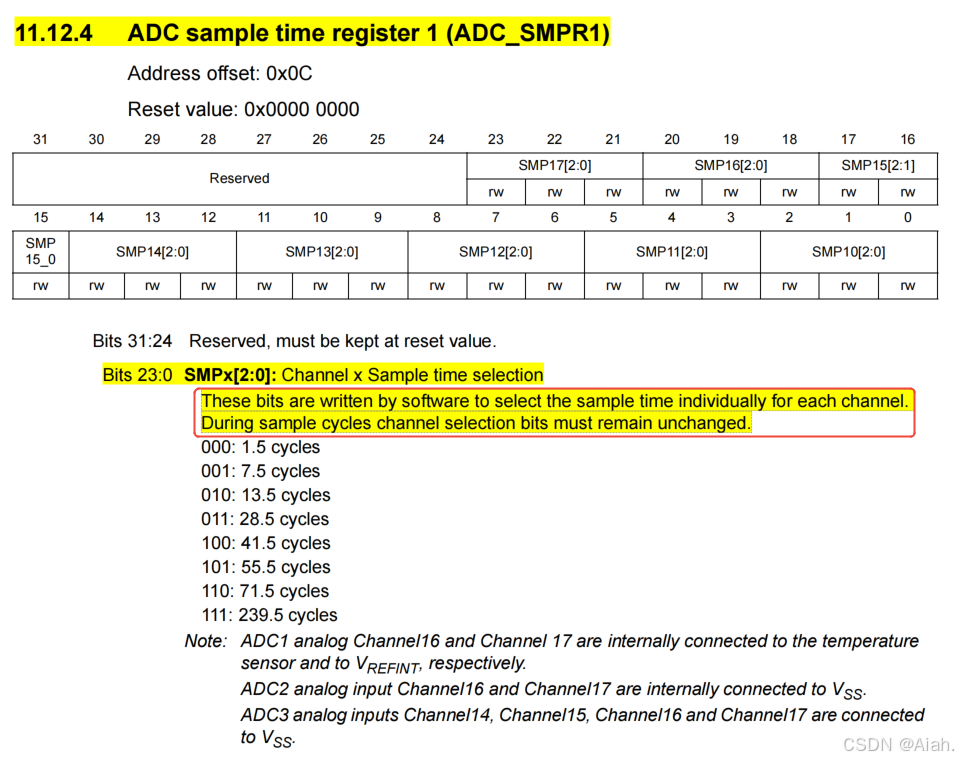

STM32 这种"可调采样周期 + 调 fADC"

主要基于：

极强的适应性（可依输入源阻抗、噪声、分辨率要求选择采样周期）
- 低阻信号 → 3 cycles → 高速采样
- 高阻信号 → 239 cycles → 充分充电 → 精准稳定
更易解决"台阶现象、不稳定波形"（采样周期拉长）
软件配置相对复杂（经验判断选择周期数，参数多）
大量采样周期会降低采样速度（如果需要快速扫描多通道，会受限。）
