I²C通信协议详解
第一章：I²C协议介绍
1.1 I²C协议简介
I²C（Inter-Integrated Circuit，集成电路总线）是一种简单、双向、同步的串行通信总线，由飞利浦公司在1980年代开发。它只需要两根线就能在多个设备间进行通信。
核心特性：
- 两线制：SDA（数据线）和SCL（时钟线）
- 多主多从：支持多个主设备和从设备
- 地址寻址：每个从设备有唯一地址
- 低速传输：适合短距离、低速设备通信
物理连接示意图：
主设备1 主设备2
│ │
└─────┬─────┘
│
┌──┴──┐
│总线 │
└──┬──┘
│
┌─────┼─────┐
从设备1 从设备2 从设备31.2 I²C设备地址
每个I²C从设备都有一个7位或10位的硬件地址。主设备通过发送这个地址来选择要通信的从设备。
7位地址格式：
┌─────┬─────────────────────────────────────┐
│ 位 │ 7 6 5 4 3 2 1 0 │
├─────┼─────────────────────────────────────┤
│ 含义 │ A6 A5 A4 A3 A2 A1 A0 R/W │
└─────┴─────────────────────────────────────┘- A6-A0：7位设备地址
- R/W：读写标志位（0=写，1=读）
常用设备地址示例：
| 设备类型 | 典型地址（十六进制） | 地址（二进制） |
|---|---|---|
| EEPROM | 0x50 | 1010000 |
| 温度传感器 | 0x48 | 1001000 |
| 实时时钟 | 0x68 | 1101000 |
| OLED显示屏 | 0x3C | 0111100 |
地址分配表：
地址范围 用途
0000 000 广播地址
0000 001 起始字节
0000 010 CBUS地址
0000 011 保留
0000 1XX 高速模式
1111 0XX 保留
1111 1XX 10位地址标识
0001 000-1110 111 7位设备地址（可用112个）第二章：I²C通信时序

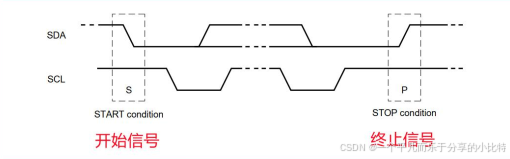

2.1 起始位和停止位
起始条件（START）：
- SCL为高电平 时，SDA从高电平跳变到低电平
- 表示开始一次新的通信
停止条件（STOP）：
- SCL为高电平 时，SDA从低电平跳变到高电平
- 表示结束当前通信

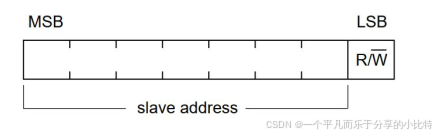

2.2 I²C读写地址
I2C的读写地址除了 7bit 物理地址以外，还有 1bit 用来标识读/写方向位。这样I2C的从设备读写地址通常是一个字节，其中高 7bit 是上面描述的物理地址，最低位用来表示读写方向(0 为写操作，1为读操作)。

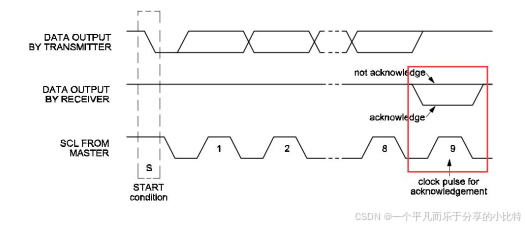

2.3 I²C应答信号
每个字节传输后，接收方必须发送一个应答位：
- ACK（应答）：SDA被拉低
- NACK（非应答）：SDA保持高电平
2.4 数据位收发

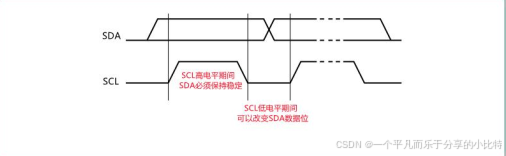

数据位传输规则：
- SCL为低电平时，SDA可以改变状态
- SCL为高电平时，SDA必须保持稳定
- 数据按高位先传（MSB First）
2.5 总线速率
I²C支持多种速度模式：
| 模式 | 速率 | 用途 |
|---|---|---|
| 标准模式 | 100 kbps | 通用低速设备 |
| 快速模式 | 400 kbps | 大多数传感器 |
| 快速模式+ | 1 Mbps | 高速需求 |
| 高速模式 | 3.4 Mbps | 特殊高速设备 |
速率对比示意图：
速率 (kbps)
3500 ┤ ╭─高速模式
3000 ┤ │
2500 ┤ │
2000 ┤ │
1500 ┤ │
1000 ┤ ╭─快速模式+ │
500 ┤ │ │
400 ┤ ╭─快速模式│ │
200 ┤ │ │ │
100 ┤╭─标准模式 │ │

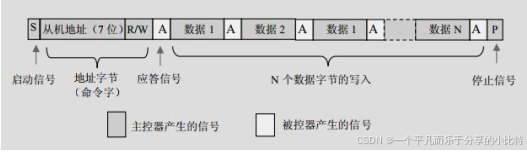

0 └┴──────┴─────────┴───────────────────┘2.6 主机发送数据流程
完整写操作流程：
主设备（发送数据到从设备）
步骤1：发送起始条件
步骤2：发送从设备地址 + 写标志（0）
步骤3：等待从设备应答（ACK）
步骤4：发送数据字节1
步骤5：等待从设备应答
步骤6：发送数据字节2
步骤7：等待从设备应答
...
步骤N：发送停止条件

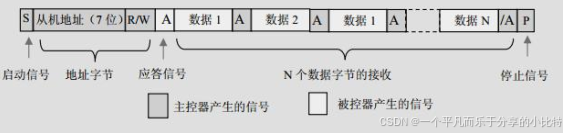

2.7 主机接收数据流程
完整读操作流程：
主设备（从从设备读取数据）
步骤1：发送起始条件
步骤2：发送从设备地址 + 读标志（1）
步骤3：等待从设备应答（ACK）
步骤4：接收数据字节1
步骤5：发送应答（ACK）
步骤6：接收数据字节2
步骤7：发送应答（ACK）
...
步骤N：接收最后一个字节
步骤N+1：发送非应答（NACK）
步骤N+2：发送停止条件
第三章：I²C实战应用
场景示例：智能气象站
假设我们有一个智能气象站，包含以下I²C设备：
- 温度传感器（地址0x48）
- 湿度传感器（地址0x5C）
- 气压传感器（地址0x77）
- OLED显示屏（地址0x3C）
系统连接图：
┌─────────────────┐
│ 主控制器 │
│ (STM32) │
└────────┬────────┘
│
SDA ──┼────┬────────┬────────┬────────┐
SCL ──┼────┼────────┼────────┼────────┘
│ │ │ │
┌────────┴┐ ┌─┴─────┐ ┌─┴─────┐ ┌─┴─────┐
│温度传感器│ │湿度传感器│ │气压传感器│ │OLED屏│
│ 0x48 │ │ 0x5C │ │ 0x77 │ │ 0x3C │
└─────────┘ └───────┘ └───────┘ └───────┘读取温度数据的代码逻辑（伪代码）：
c
// 1. 发送起始信号
i2c_start();
// 2. 发送温度传感器地址 + 写位
i2c_send_byte(0x48 << 1 | 0); // 0x48左移1位，最后一位0表示写
// 3. 检查ACK
if (i2c_check_ack()) {
// 4. 发送要读取的寄存器地址
i2c_send_byte(TEMP_REGISTER);
// 5. 发送重新开始信号
i2c_restart();
// 6. 发送温度传感器地址 + 读位
i2c_send_byte(0x48 << 1 | 1); // 最后一位1表示读
// 7. 读取温度数据（2字节）
uint8_t temp_high = i2c_read_byte();
i2c_send_ack(); // 发送ACK，继续读取
uint8_t temp_low = i2c_read_byte();
i2c_send_nack(); // 发送NACK，最后一个字节
// 8. 发送停止信号
i2c_stop();
// 9. 处理数据
float temperature = process_temp_data(temp_high, temp_low);
}第四章：常见问题与调试技巧
问题排查表：
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无应答 | 1. 地址错误 2. 设备未上电 3. 线路故障 | 1. 检查地址 2. 检查电源 3. 检查连接 |
| 数据错误 | 1. 总线竞争 2. 时钟太快 3. 干扰 | 1. 检查多主冲突 2. 降低速率 3. 添加滤波 |
| 总线锁死 | SCL被长期拉低 | 发送9个以上时钟脉冲 |
调试工具推荐：
- 逻辑分析仪：直观查看波形
- I²C扫描工具：自动发现设备地址
- 示波器：测量信号质量
- 软件调试：逐步执行通信过程
总结
I²C协议以其简洁的两线设计和灵活的寻址机制，成为嵌入式系统中最常用的通信协议之一。通过掌握起始/停止条件、地址寻址、数据收发流程和应答机制，您可以轻松实现各种I²C设备的控制。
记住关键点：
- 两根线：SDA（数据）和SCL（时钟）
- 地址优先：先发地址，再发数据
- 应答必需：每个字节后都有ACK/NACK
- 时钟同步：数据在SCL低时变化，高时稳定
- 速率可选：根据设备能力选择合适的速率
通过实际项目的练习，您将能熟练运用I²C协议连接各种传感器、存储器和显示设备。
