Android 位置服务（LBS）客户支持指南

专业开发者2025-12-06 10:20

一 架构概述

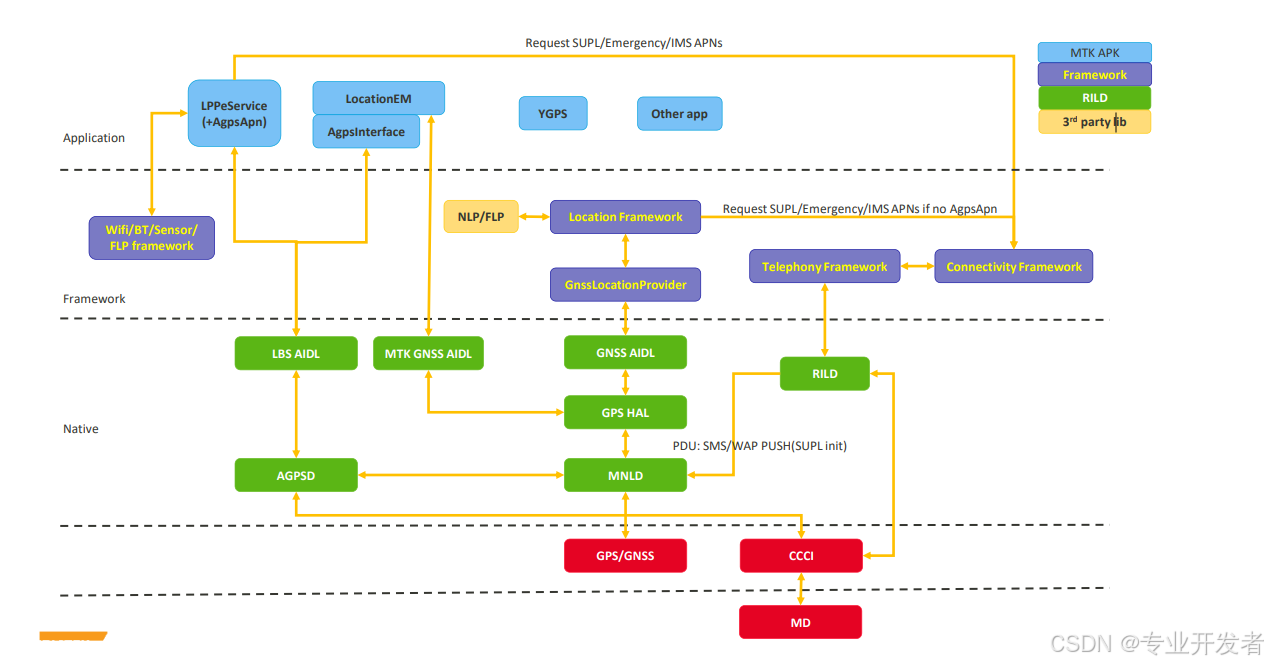

1.1 架构

MTK LBS 架构

二 介绍

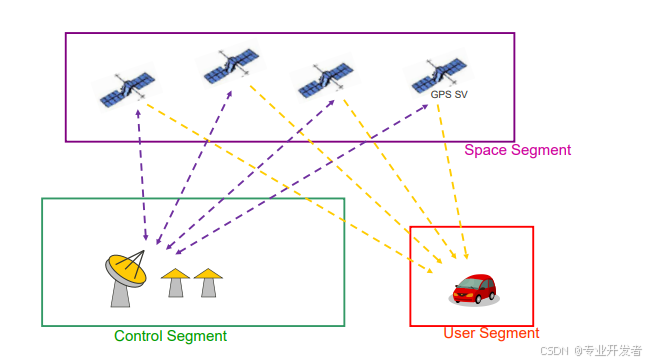

GPS 系统的组成部分

全球定位系统（GPS）是由 24 颗卫星及其控制站组成的全球无线电导航系统。GPS 以这些 "人造卫星" 为参考点，可计算出精度达米级的位置。从某种意义上说，它相当于给地球上的每平方米都分配了一个唯一的地址。

全球共有 5 个控制站，分别位于夏威夷、阿森松岛、迪戈加西亚岛、夸贾林环礁和科罗拉多斯普林斯。这些控制站监测 GPS 卫星，检查其运行状态与太空精确位置。主地面站会将卫星星历常数和时钟偏移的修正信息传回卫星，卫星再将这些更新整合到发送给 GPS 接收机的信号中。

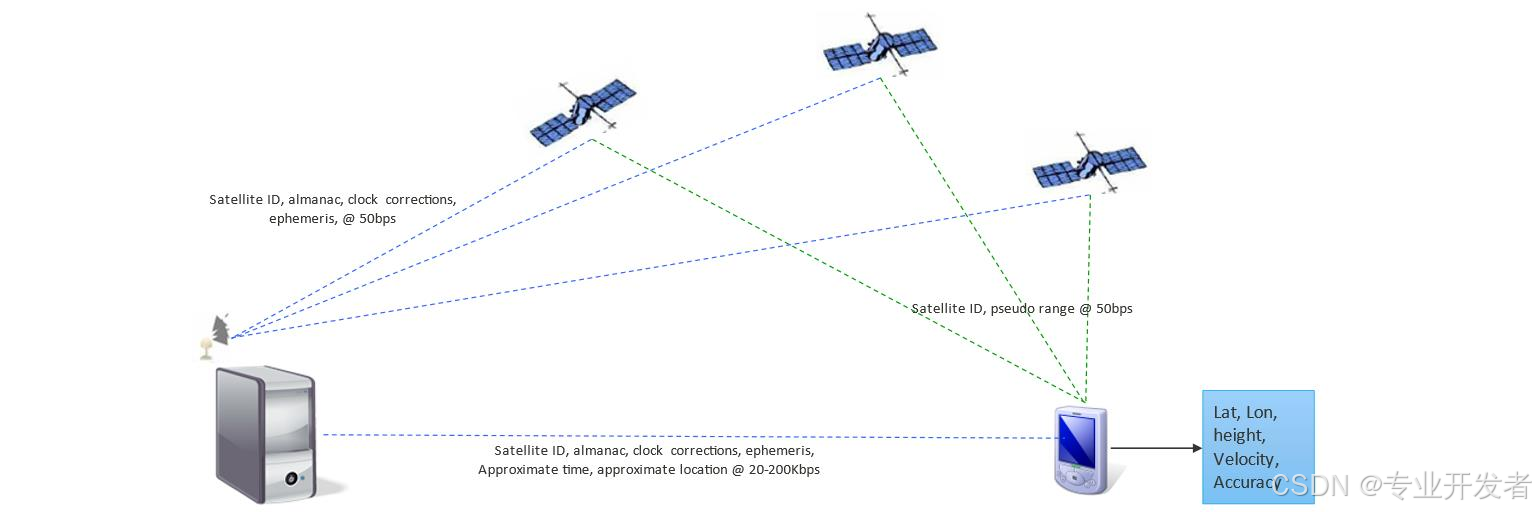

A-GPS 拓扑模型

A-GPS（辅助 GPS）利用 GPS 卫星确定用户设备（UE）的位置。它被称为 "辅助 GPS"，是因为其方法与原始 GPS 不同：用户设备会使用蜂窝网络基站处的参考 GPS 接收机提供的卫星信息。

  • 辅助计算位置，但无法单独完成定位
  • 可接收透明的移动 / 通信网络信号，即使在室内或无开阔天空的环境中
  • 通过基站获取 / 计算来自卫星的辅助数据、星历、历书等信息
  • 最初是为移动通信的紧急救援而设计的

A-GPS 数据路径

  1. 控制面：该方式通过标准定义的信令控制信道（因此称为 "控制面"）传输 A-GPS 数据，这是网络运营商移动呼叫分发系统的固有部分。控制面的目标是向紧急服务提供商提供高精度、高可用性的位置响应。定位功能需处理随时、随地发起的位置请求，且无法预判前置事件。

  2. 用户面：用户面通常基于 TCP/IP，用于支持位置服务。它旨在为用户提供非紧急用途的位置信息增强处理能力（如速度、精度、易用性）。这种方案被称为 "用户面"，因其相关信令对无线网络而言仅表现为用户数据。通常，所有流量都通过 IP 承载传输。

我们目前支持 2G/3G/4G AGP 以及 SUPL V1.0/V2.0。

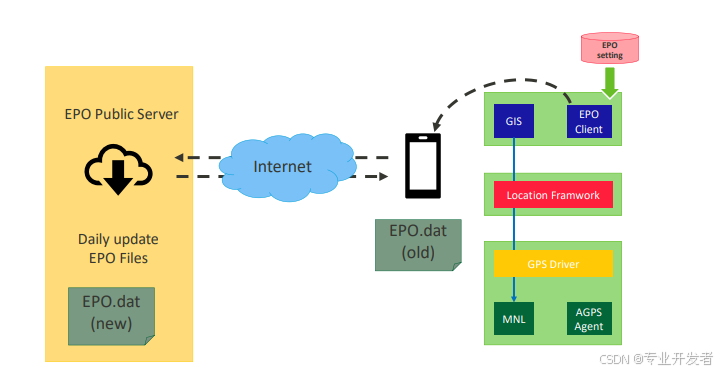

EPO 客户端架构

EPO 是联发科创新的专有离线服务器型 A-GPS 解决方案之一。它可为客户和用户提供长达 30 天的卫星轨道预测，通过提升首次定位时间（TTFF）大幅优化 GPS 用户体验。

四 位置服务调试应用（LBS Debug App）

4.1 定位事件管理器（LocationEM）

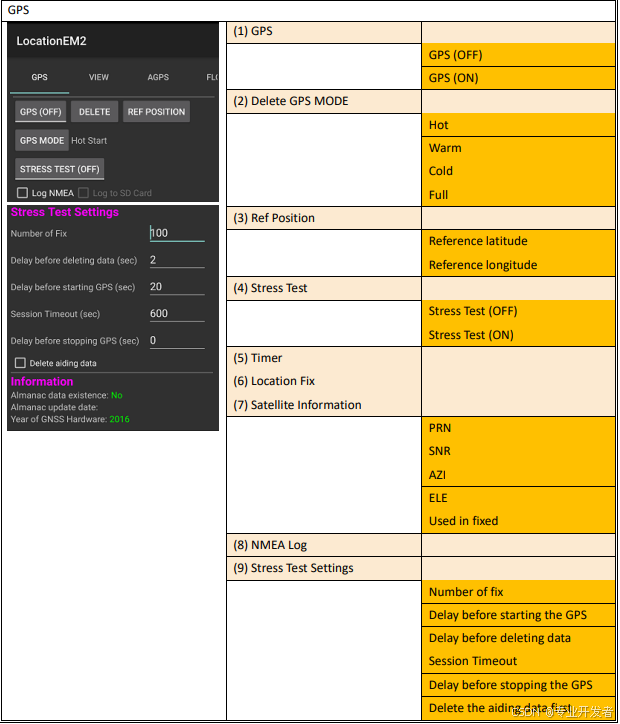

4.1.1 全球定位系统（GPS）

（1）GPS开启或关闭 GPS。

（2）清除 / GPS 模式向 GPS 芯片发送清除辅助数据的指令以进行性能测试。发送给 GPS 芯片的辅助数据类型，取决于在 GPS 模式中选择的重置类型（热启动、温启动、冷启动、全启动等）。

（3）参考位置设置一个参考位置，用于计算 GPS 定位结果与参考位置之间的距离，单位为米；当定位结果可用时，会显示该距离。

（4）压力测试启动或停止 GPS 压力测试，执行流程由压力测试设置控制。

（5）计时器当 GPS 启用时，计时器开始计时，单位为秒。

（6）定位结果当 GPS 芯片生成定位结果后，可查看各类位置信息，例如纬度、经度、UTC 时间、高度、精度、方位、速度、距离、首次定位时间（TTFF）、初始纬度、初始经度、初始距离。

（7）卫星信息显示 GPS 芯片搜索到的当前卫星信息，包括 PRN（伪随机噪声码）、SNR（信噪比）、AZI（方位角）、ELE（高度角）。

（8）NMEA 日志显示 GPS 驱动上报的 NMEA 字符串。

（9）压力测试设置测试人员可通过这些配置控制压力测试的流程。

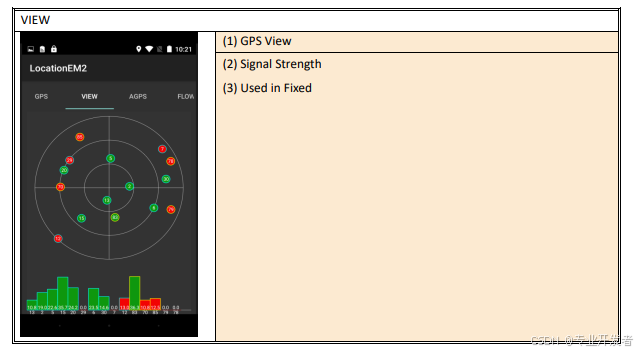

4.1.2 视图

（1）GPS 视图

在该页面，用户可以查看每颗卫星的位置，支持以不同颜色显示多颗卫星。

表 4-1：卫星系统的颜色编码

卫星系统 颜色
GPS（GP） 青色（0xff00ffff）
格洛纳斯（GL） 黄色（0xffffff00）
北斗（BD） 蓝色（0xff0000ff）

（2）信号强度在该页面，用户可以查看每颗卫星的信号强度。

（3）用于定位的卫星当卫星被 GPS 模块用于定位时，会标记为绿色；否则标记为红色。

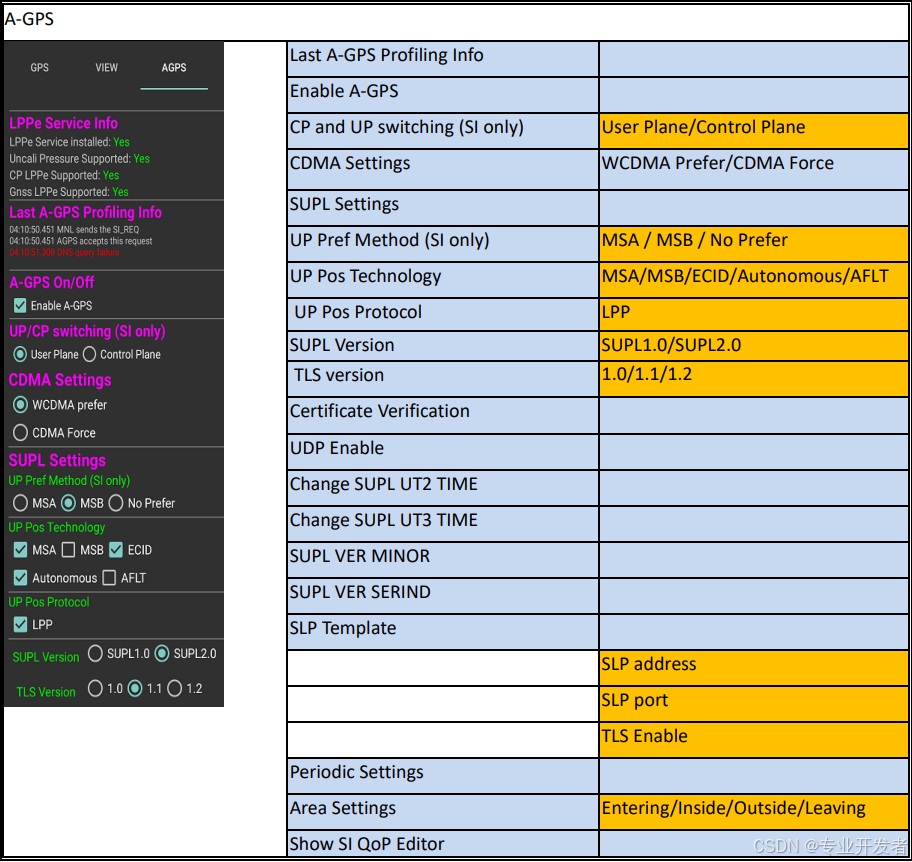

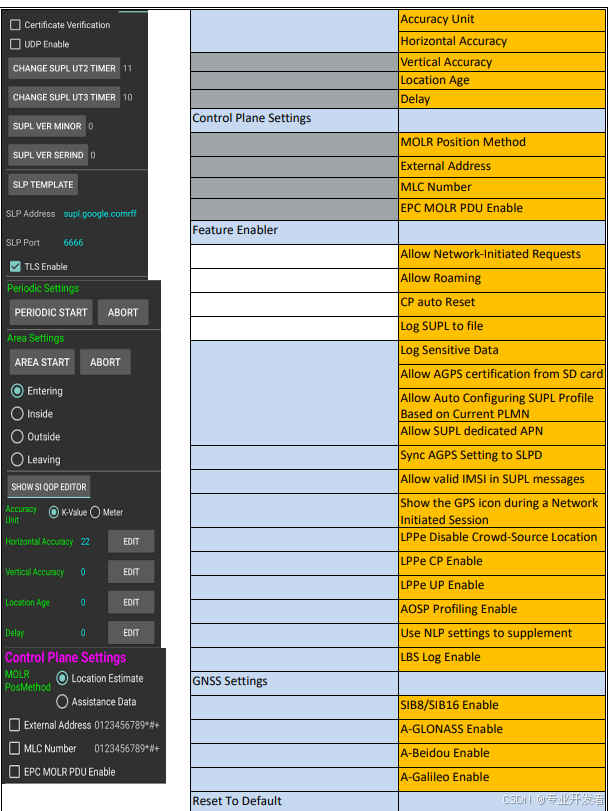

4.1.3 AGPS

  • 最近 A-GPS 分析信息显示 A-GPS 操作的最新时间戳，并展示调制解调器 GPS 与 A-GPS 之间的消息传输情况。

  • 启用 A-GPS切换 A-GPS 功能的开启或关闭状态。

  • **CP 与 UP 切换（仅 SI）**选择你希望使用的 A-GPS 信令方式，默认设置为 UP 模式。

  • CDMA 设置当 CDMA 和 WCDMA 网络均可用时，你偏好哪种 AGPS 协议？

  • SUPL 设置配置 SUPL 协议的设置项。

  • **UP 预方法（仅 SI）**选择 A-GPS 的一种操作模式：MSA、MSB 或无偏好。这些选项会在 "用户面" 被选中时显示。

  • UP 定位技术启用设备使用 MSA 或 MSB 的 UP 定位方法。这些选项会在 "用户面" 被选中时显示。

  • SUPL 版本选择使用 SUPL1.0 或 2.0 协议的用户面（UP）会话。

  • TLS 版本选择 TLS 连接版本：1.0、1.1 或 1.2。

  • 证书验证启用或禁用证书验证，默认值为禁用。

  • UDP 启用启用 UDP 端口监听，以监控来自网络的 NI 请求。

  • 修改 SUPL UT2 时间自定义 SUPL UT2 计时器。

  • 修改 SUPL UT3 时间自定义 SUPL UT3 计时器。

  • SUPL 版本次要号若满足上述 MCC/MNC 条件，自动配置 SUPL 的次要版本。

  • SUPL 版本服务标识若满足上述 MCC/MNC 条件，自动配置 SUPL 的服务标识。

  • SLP 模板快速从以下选项中选择 "SLP 地址" 和 "SLP 端口" 的 SLP 模板设置：[Google]、[Google noTLS]、[Googl IP]、[Sprint]、[Rns]、[CMSS Lab]、[Andrew]、[Ericsson]、[Ericsson FQDN]、[ORANGE]、[CMCC]、[Telstra]、[Chunghwa]、[T-Mobile]、[Vodafone]。

  • SLP 地址显示当前的 SLP 地址。

  • SLP 端口显示当前的 SLP 端口。

  • TLS 启用启用与 TLS 的连接。

  • 周期性设置周期性相关操作项。

  • 周期性启动启动一个周期性触发的会话。

  • 中止中止触发式会话以停止正在进行的触发会话（若存在）。

  • 区域设置配置 SI 区域事件参数；启动区域触发式会话，或中止触发式会话以停止正在进行的触发会话（若存在）。

  • 进入区域当设备首次检测到自身处于预定义区域内时，向 SLP 发送报告；若启用重复报告，设备离开后再次进入预定义区域时会再次报告。

  • 处于区域内当设备处于预定义区域内时，向 SLP 发送报告。

  • 离开区域当设备首次检测到自身处于预定义区域外时，向 SLP 发送报告；若启用重复报告，设备进入后再次离开预定义区域时会再次报告。

  • 显示 SI QoP 编辑器显示 SI 定位质量配置编辑器。

  • 精度单位显示水平精度和垂直精度的不同单位。

  • 水平精度水平精度是 SUPL QoP（定位质量）的参数之一。

  • 垂直精度垂直精度是 SUPL QoP（定位质量）的参数之一。

  • 位置时效位置时效是 SUPL QoP（定位质量）的参数之一。

  • 延迟延迟是 SUPL QoP（定位质量）的参数之一。

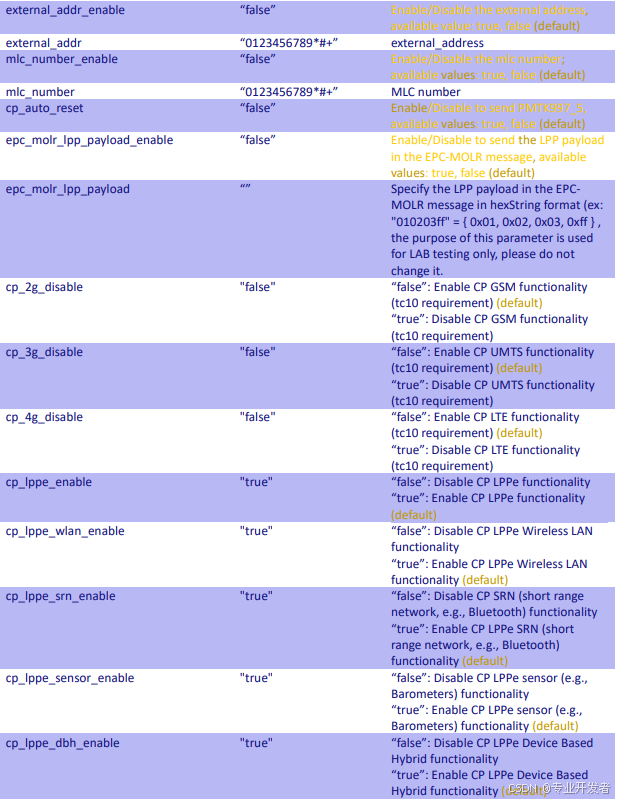

  • 控制面设置可在此处修改控制面设置。

  • MOLR 定位方法选择一种 MOLR 定位方法，如 "位置估算" 或 "辅助数据"，默认值为 "位置估算"。

  • 外部地址启用或禁用外部地址转发。

  • MLC 编号启用或禁用移动定位中心（MLC）服务转发。

  • EPC MOLR PDU 启用仅在执行 MOLR 的 LPP CP 期间启用此项；AGPS 会从配置文件中注入负载，以告知服务器设备的能力。

  • 功能启用器所有功能选项均可在此处修改。

  • 允许网络发起的请求启用或禁用对 SUPL NI 或 CP MTIR 的处理；若禁用此项，收到 SUPL NI 或 CP MTIR 请求时会话会被拒绝。

  • 允许漫游启用或禁用设备漫游时的 A-GPS 功能；若禁用此项，漫游状态下 A-GPS 将无法运行。

  • CP 自动重置启用或禁用 CP 自动重置；此功能仅用于联发科内部，默认请勿启用。

  • 将 SUPL 记录到文件为满足 CMCC 要求，可将特定 SUPL 消息输出到文件；默认路径为 "/data/agps_supl/log/"，若存在 SD 卡，路径会改为 "/sdcard/"。

  • 记录敏感数据启用或禁用包含敏感信息（如当前位置）的 AGPS 守护进程日志。

  • 允许从 SD 卡进行 AGPS 认证启用此项可允许 agpsd 从设备存储的 "/sdcard/agps/cacerts" 路径加载证书。

  • 允许基于当前 PLMN 自动配置 SUPL 配置文件启用 SUPL 专用 APN。

  • SUPL 专用 APN 流可启用或禁用 SUPL 专用 APN 流。

  • 将 AGPS 设置同步到 SLPD运行时将 AGPS 设置（如 SUPL 配置文件、SUPL 版本、TLS 版本）从 AGPSD 同步到 SLPD。

  • 允许 SUPL 消息中包含有效的 IMSI启用或禁用 SUPL 消息中包含有效的 IMSI。

  • 网络发起会话期间显示 GPS 图标启用或禁用 E911 定位服务期间 GPS 图标的显示。

  • LPPe 禁用众包定位启用或禁用 LPPe 的众包定位（如网络定位）。

  • LPPe CP 启用启用或禁用 CP LPPe 功能。

  • LPPe UP 启用启用或禁用 UP LPPe 功能。

  • AOSP 分析启用启用或禁用通过 "native_set_agps_server" 从 GnssLocationProvider 进行 SUPL 配置文件配置；启用此项后，"自动配置 SUPL 配置文件" 会被忽略，因为 AOSP 定位框架会针对不同 MCC/MNC 从框架资源中加载 SUPL_HOST 和 SUPL_PORT。

  • 将 NLP 设置用于 SUPL启用或禁用将 NLP 设置绑定到 SUPL SI 流程。

  • LBS 日志启用启用或禁用向调试端口输出 LBS 日志。

  • SIB8/SIB16 启用启用或禁用 SIB8/SIB16。

  • A - 格洛纳斯启用若硬件支持 A - 格洛纳斯，启用或禁用格洛纳斯辅助功能。

  • A - 北斗启用若硬件支持 A - 北斗，启用或禁用北斗辅助功能。

  • A - 伽利略启用若硬件支持 A - 伽利略，启用或禁用伽利略辅助功能。

  • 重置为默认值此按钮可将所有 A-GPS 设置重置为默认值。

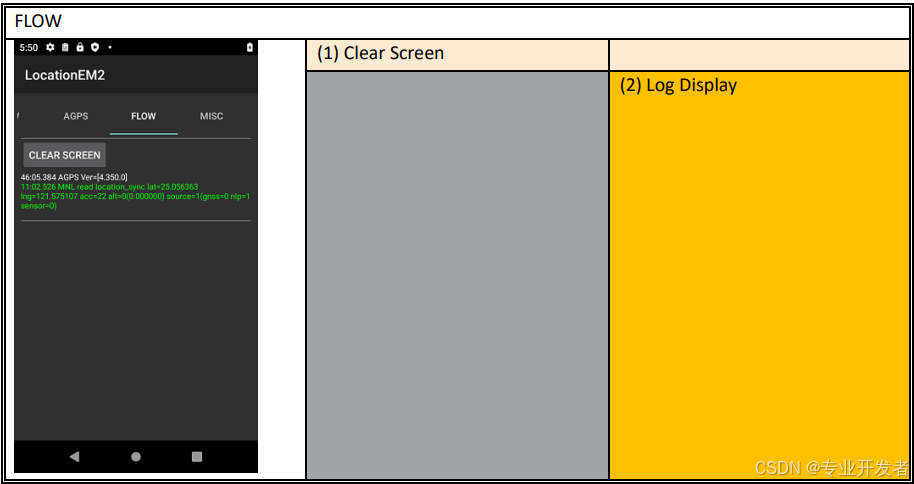

4.1.4 FLOW

4.1.5 View

（1）清空屏幕清除当前屏幕上显示的日志。

（2）日志显示展示 AGPS 进程日志，以标识当前进度。

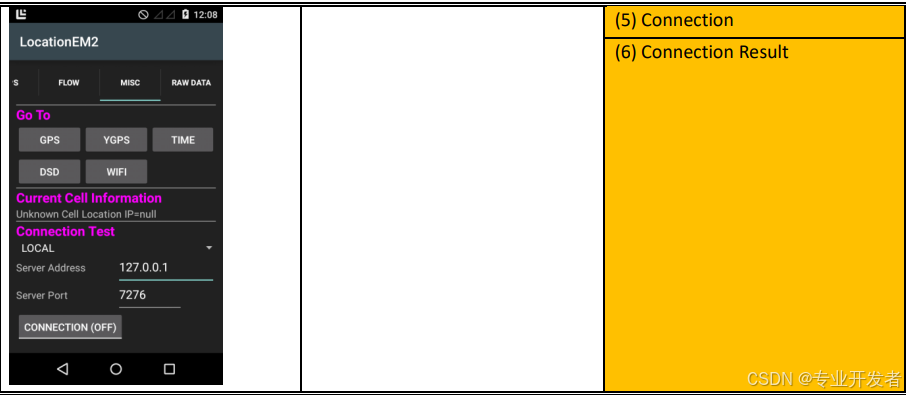

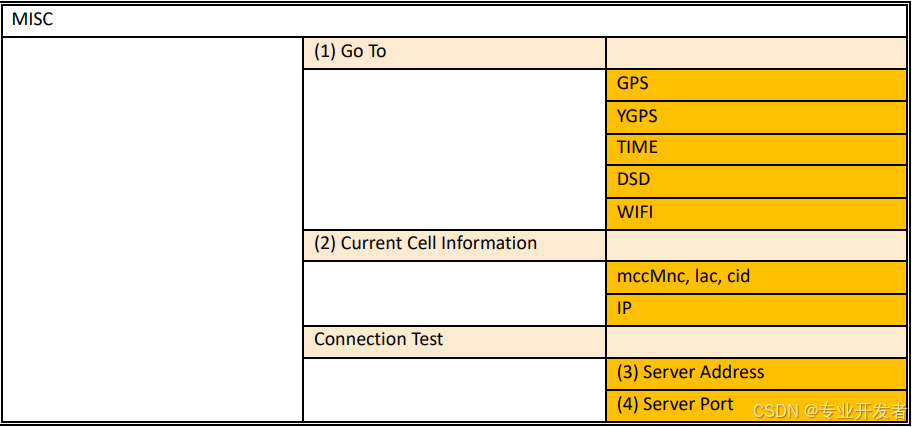

4.1.6 MISC

（1）跳转功能这些是用于跳转到特定功能界面的快捷按钮：

  • GPS → 位置服务
  • YGPS → YGPS 功能
  • TIME → 日期和时间服务
  • DSD → 数据服务诊断
  • WIFI → Wi-Fi 设置

（2）当前蜂窝单元信息显示当前蜂窝单元信息与 IP 地址。

（3）服务器地址输入你想要测试的服务器地址。

（4）服务器端口输入你想要测试的服务器端口。

（5）连接启动或停止连接测试。

（6）连接结果显示服务器连接结果，包括时间戳、DNS 查询、成功结果，或连接失败的原因。

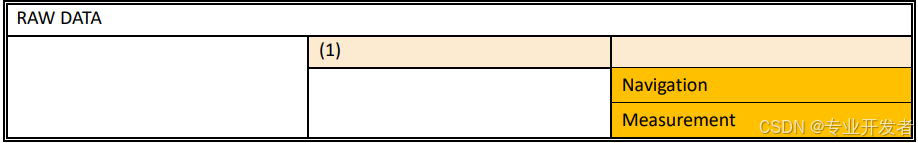

4.1.7 Raw Data

（1）导航启动或停止查询 GPS 导航相关的原始数据消息。

（2）测量启动或停止查询 GPS 测量相关的原始数据消息。

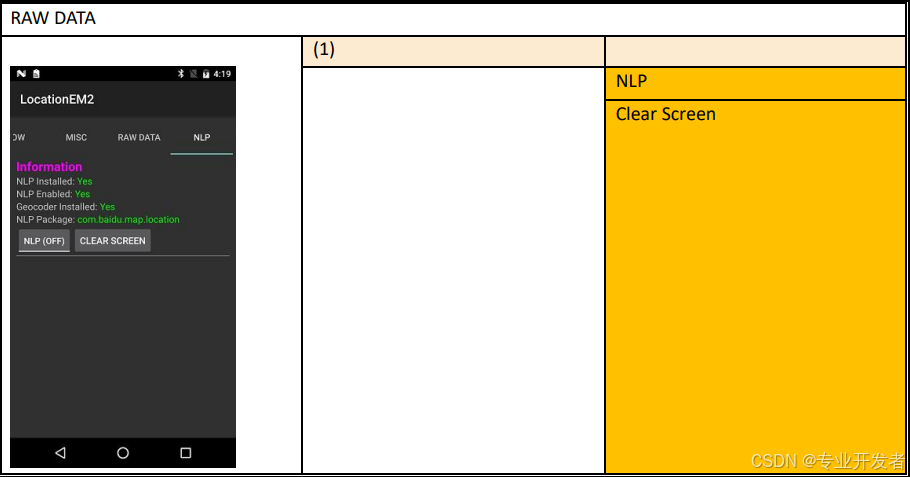

4.1.8 NLP

（1）**网络定位（NLP）**向定位框架发起或终止网络位置更新请求。

（2）清空屏幕清除已上报的网络位置消息。

五 定制指南

5.1 如何集成网络定位提供方

除 GPS 外，移动设备平台还可通过基于网络的信息提供定位服务。移动系统会收集设备的网络状态参数（如 Wi-Fi MAC 地址或移动蜂窝单元信息），并将这些数据发送至网络定位服务服务器；服务器随后查询其数据库，并将定位结果回传给设备。

被称为 "网络定位提供方" 的客户端应用，是移动设备上的一项服务：它负责收集设备信息，并处理与远程网络定位服务器的通信。目前，Android 设备可通过安装 Google GMS 包或第三方网络定位提供方来支持网络定位；Google 网络定位提供方是 GMS 包中包含的一项服务。

在联发科的系统包中，早期 Android 版本默认预装了百度网络定位提供方。百度 NLP 包的路径如下：

  • alps/vendor/mediatek/proprietary/binary/3rd-party/free/Baidu_Location（Android L）
  • alps/vendor/mediatek/proprietary/packages/3rd-party/Baidu_Location（Android M）
  • alps/vendor/mediatek/proprietary/packages/3rd-party/LBS/Baidu_NLP（Android N、O、P）
  • （Android Q 及之后版本）不包含第三方 NLP 包

OEM 客户可选择使用第三方网络定位提供方（如高德）替代默认的百度 NLP。要配置其他厂商的 NLP，需遵循以下步骤：

  1. 将第三方 NLP 包放入代码库，可参考百度 NLP 的路径：a. alps/vendor/mediatek/proprietary/packages/3rd-party/LBS/Baidu_NLP（Android N 及之后版本）
  2. 更新alps/device/mediatek/common/device.mk以编译 NLP 包。
  3. 将com.Baidu.Location包名改为其他第三方 NLP 的包名。
  4. 更新系统配置：a. alps/vendor/mediatek/proprietary/frameworks/base/res/values/config.xmlb. 将百度 NLP 的 Java 包名 "com.baidu.map.location" 替换为第三方 NLP 的 Java 包名。
  5. 重新编译系统包。

5.2 如何开启 / 关闭 A-GPS 功能

为动态启用或禁用 A-GPS，Android 构建系统提供了可选配置标签（MTK_GPS_SUPPORT、MTK_AGPS_APP），支持自定义这些功能。"关闭" 意味着 A-GPS 的 MMI 菜单不会出现在用户应用中，且不显示任何菜单列表；相应地，mtk_agps.li、libagpsupl.so、libssadp.so等相关模块不会被包含在系统镜像中。若这些模块已存在，只需使用remake命令重新构建项目即可。

由于 A-GPS 无法脱离 GPS 运行，我们在 AGPS 与 GPS 之间建立了依赖关系，以便在两者间切换：

  • 若设置MTK_GPS_SUPPORT = no，MTK_AGPS_APP也必须设为 "no"；否则项目构建会报错（提示 "无 GPS 支持时 A-GPS 无法切换"），仅将MTK_AGPS_APP设为 "no" 才能无错构建。
  • 若设置MTK_GPS_SUPPORT = yes，MTK_AGPS_APP可设为 "yes" 或 "no"。

以上所有依赖功能均已集成到 Android 构建系统中。以下是开启 / 关闭 A-GPS 的步骤：

  • 开启 A-GPS：在device.mk中设置MTK_GPS_SUPPORT = yes且MTK_AGPS_APP = yes
  • 关闭 A-GPS：在device.mk中设置MTK_AGPS_APP = no

5.3 A-GPS 配置文件

A-GPS 配置文件的作用是允许客户自定义 A-GPS 的行为。以下是 A-GPS 配置文件的路径信息：

表 5-1：代码库中的路径

Android 版本 路径
4.4.2（KK2） alps/mediatek/frameworks/base/agps/etc/agps_profiles_conf.xml
5.0（L）~ 6.0（M） alps/vendor/mediatek/proprietary/frameworks/base/agps/etc/agps_profiles_conf2.xml
6.0（M）~ 10.0（Q） alps/device/mediatek/common/agps/agps_profiles_conf2.xml
10.0（Q）（拆分构建启用，如 Q.mp1） alps/device/mediatek/vendor/common/agps/agps_profiles_conf2.xml
11.0（R） alps/device/mediatek/vendor/common/agps/agps_profiles_conf2.xmlalps/device/mediatek/vendor/common/agps/carrier/agps_profiles_conf2_carrier_*.xml

表 5-2：设备中的路径（ODM 默认值）

Android 版本 路径
4.4.2（KK2）~ 6.0（M） /etc/agps_profiles_conf2.xml
7.0（N）~ 10.0（Q） /vendor/etc/agps_profiles_conf2.xml/vendor/etc/agps_profiles_conf2.xml- 包含运营商映射的定义- 也被称为原始 xml
11.0（R） /vendor/etc/gnss/carrier/agps_profiles_conf2_carrier_*.xml- 为运营商提供特殊值- 缺失项会使用原始 xml 中的值- 被称为 carrier.xml

表 5-3：设备中的路径（经 LocationEM、自动配置或 ODM 工具编辑后）

Android 版本 路径
4.4.2（KK2）~ 6.0（M） /data/agps_supl/agps_profiles_conf2.xml
7.0（N）~ 10.0（Q） /data/vendor/agps_supl/agps_profiles_conf2.xml/data/current.xml被称为 current.xml
11.0（R） /data/vendor/agps_supl/agps_profiles_conf2_prv.xml- 备份原始 xml 中的通用值，为运营商提供特殊值- 当 IMSI 的（MCC, MNC）不在 carrier_mapping 中时，会加载此文件- 被称为 prv.xml

A-GPS 配置 XML 文件的结构如下表所示：

表 5-4：XML 中的布局

标签 说明
<mtk_agps_profiles> XML 文件的根元素
<cur_supl_profile /> 当前激活的 SUPL 配置文件
<supl_profile /> 未激活的 supl_profile 列表，用于在 LocationEM 中定义 SLP 模板（适用于 3GPP2 A-GPS 行为）
<cdma_profile /> 仅用于内部测试，不面向真实网络
<agps_setting /> 为联发科 A-GPS 守护进程提供选项
<gnss_setting /> 为 GNSS 模块提供选项

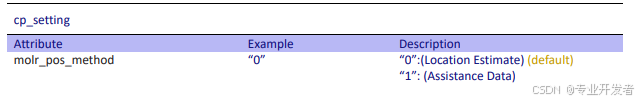

<cp_setting /> 为 3GPP 控制面 A-GPS 行为提供选项，发送至联发科 A-GPS 守护进程的 MNL（调制解调器网络层守护进程）
<up_setting /> 为用户面 A-GPS 行为提供选项，发送至 LBS 模块
<carrier_mapping> 为 SUPL 任务提供选项，发送至联发科 A-GPS 守护进程
<carrier_mapping> 每个 carrier_mapping 定义了一组 mcc_mnc 编码到运营商名称的映射- 仅 Android 11.0 支持- 仅原始 xml 支持 carrier_mapping

详细配置如下：

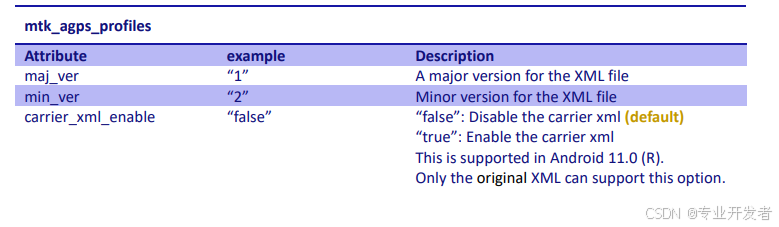

属性 示例 描述
maj_ver "2" XML 文件的主版本号
min_ver "1" XML 文件的次版本号
carrier_xml_enable "false" "false"：禁用运营商 xml（默认）"true"：启用运营商 xml- 仅 Android 11.0（R）支持- 仅原始 xml 支持此选项

详细配置如下：

例如：

mtk_agps_profiles maj_ver="1" min_ver="2" carrier_xml_enable="true">

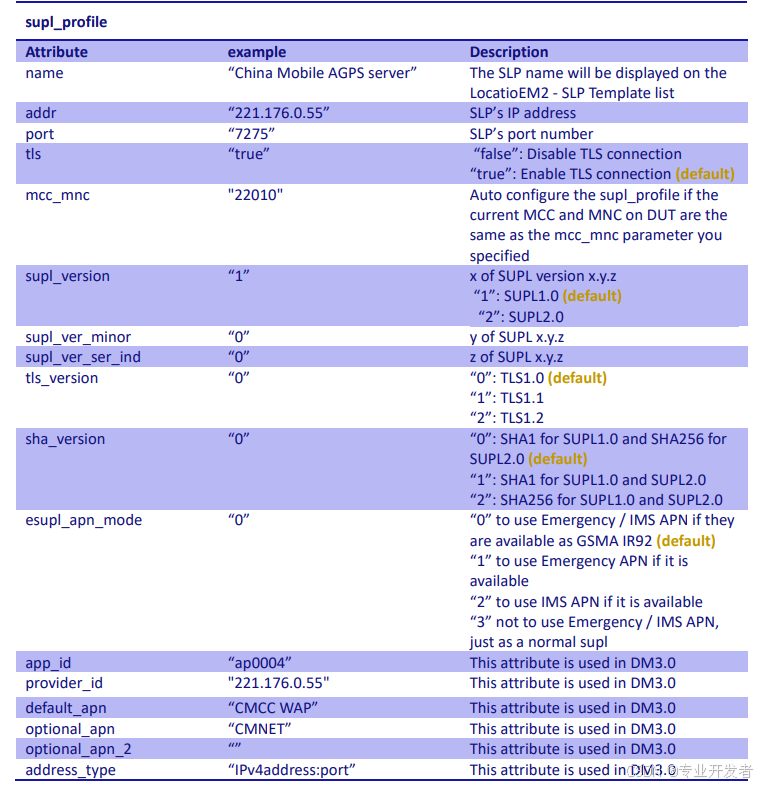

例如：

复制代码
<!-- CMCC-->
 <supl_profile name="CMCC"
 addr="221.176.0.55"
 port="7275"
 tls="true"


 app_id="ap0004"
 provider_id="221.176.0.55"
 default_apn="CMCC WAP"
 optional_apn="CMNET"
 optional_apn_2=""
 address_type="IPv4address:port"
 />

例如：

复制代码

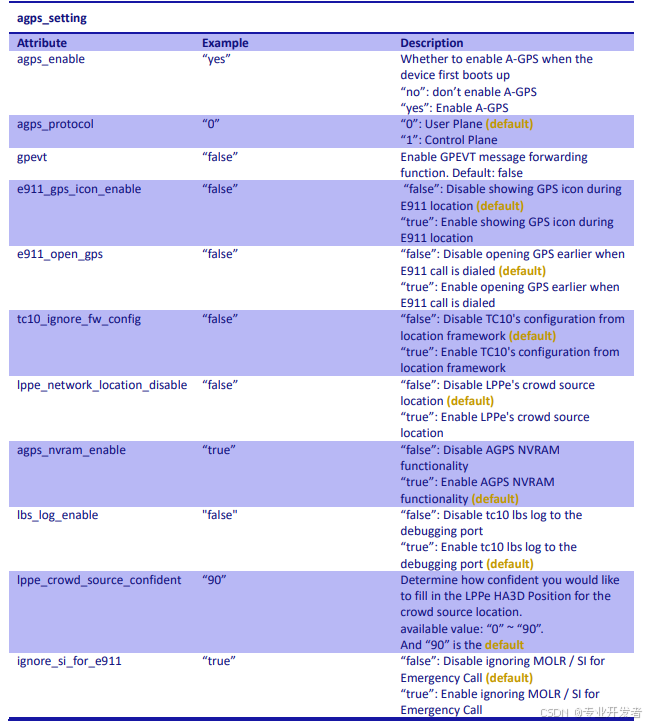

<agps_setting
 agps_enable="true"
 agps_protocol="0"

 gpevt="false"

 e911_gps_icon_enable="false"
 e911_open_gps="false"
 tc10_ignore_fw_config="false"
 lppe_network_location_disable="false"
 agps_nvram_enable="true"

 lbs_log_enable="false"
 lppe_crowd_source_confident="90"
 ignore_si_for_e911="false"
 />

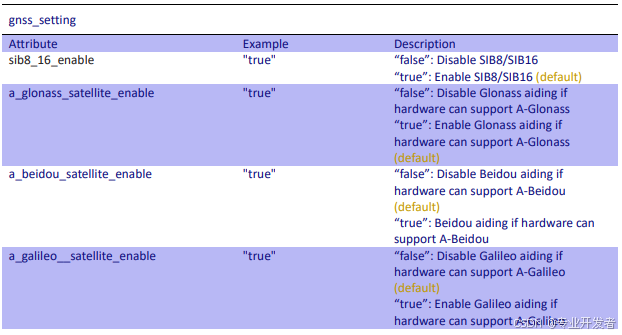

例如：

复制代码
 <gnss_setting
 sib8_16_enable="true"
 a_glonass_satellite_enable="true"
 a_beidou_satellite_enable="true"
 a_galileo_satellite_enable="true"  />

六 调试

6.1 调试消息

有两种日志消息，可通过不同方式记录。

6.1.1 如何记录调试消息

你可以使用 Android 日志系统工具 "logcat"，在命令行中记录 A-GPS 调试消息：示例：将主日志记录到 mainlog.txtadb logcat -v time >/mainlog.txt

6.1.2 将 SUPL 日志记录到文件

在 A-GPS 的工程师模式菜单中，我们提供了 "Log SUPL to File" 选项，可在 SUPL 处理过程中，将关键日志语句记录到文件（路径：/data/agps_supl/log/），此功能仅适用于用户面。通过该日志文件，我们可以查看 SUPL 会话的主要流程。若需要获取详细日志信息，请选择 logcat 工具。

七 如何使用 A-GPS

7.1 前提条件

  1. 确保可用的 SIM 卡已插入被测设备（DUT）。
  2. 确保数据连接可用。
  3. 没有防火墙阻止 A-GPS 会话与服务器的连接。
  4. 通过 "设置→位置访问→GPS 卫星" 启用 GPS 功能。

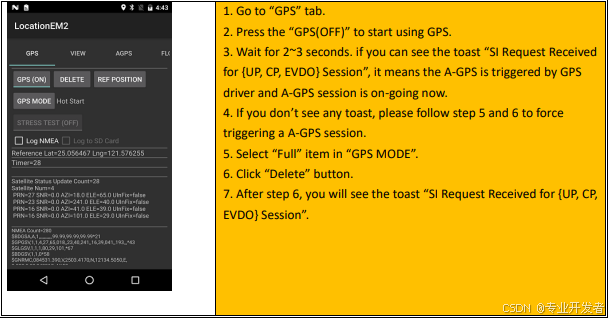

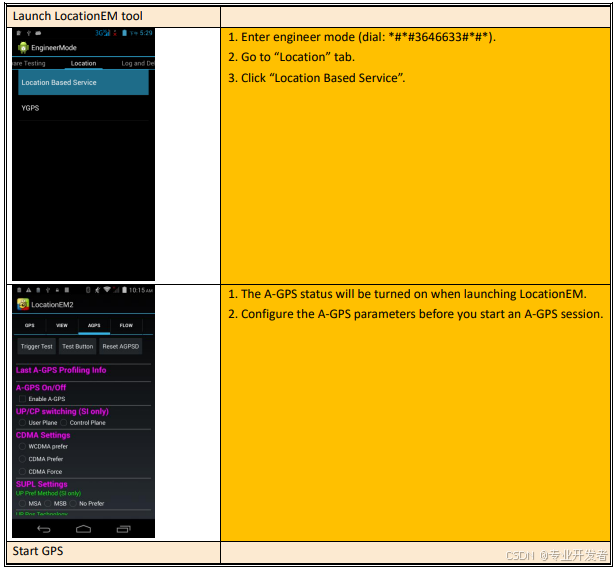

7.2 如何触发 A-GPS 会话

本节是启动 A-GPS 定位的指南，请按照步骤（1）、（2）、（3）完成定位请求。

八 参考资料

8.1 参考文档

A-GPS 相关信息对应的规范文档：

  • 3GPP_34.171
  • 3GPP_34.123
  • 3GPP_25.331
  • 3GPP_51.010
  • 3GPP_44.031
  • OMA_AD_SUPL_V1.0
  • OMA_TS_ULP_V1.0
  • OMA_RD_SUPL_V1.0
  • OMA_ETS_SUPL_V1.0
  • OMA_AD_SUPL_V2.0
  • OMA_TS_ULP_V2.0
  • OMA_RD_SUPL_V2.0
  • OMA_ETS_SUPL_V2.0

LPP 相关信息对应的规范文档：

  • 3GPP_24.171
  • 3GPP_23.271
  • 3GPP_36.305
  • 3GPP_36.355
  • 3GPP_37.571

3GPP 下载链接：https://www.3gpp.org/

OMA SUPL 下载链接：http://openmobilealliance.org/Technical/current_releases.aspx

8.2 源代码信息

  • LocationEM 应用：vendor/mediatek/proprietary/packages/apps/LocationEM2
  • Agpsinterface：vendor/mediatek/proprietary/packages/apps/agpsinterface
  • MTK LBS 服务：
    • Android 13 及之前版本：vendor/mediatek/proprietary/hardware/connectivity/gps_lbs_hidl_service
    • Android 14 及之后版本：vendor/mediatek/proprietary/hardware/lbs/mtk_lbs_service
