1128第十三周周五授课讲义
温故知新：上节课主要讲了IP地址的应用VLSM技术中的不同场景的应用，对等子网划分以及非对等子网划分。
第七章访问控制列表ACL
回顾（知识和技能点：网络设备S和R；VLAN；路由技术（静态、默认、动态）安全----管理）
安全相关的要素（资源和用户）
ACL是管理数据流量和方向的技术。
思科的ACL有两种（标准ACL；扩展ACL）；默认情况下ACL没有配置；路由不会默认过滤流量。允许permit拒绝deny；数据的流量有方向（进inbound出方向outbound）。
ACL访问控制列表 ACE访问控制项
标准ACL（0-99）扩展ACL（100-199）
IPV4: class A （A类IP地址）
10.0.0.0---10.255.255.255 （A类私有IP地址的全网段）/8
255.0.0.0 （A类IP地址的默认子网掩码）
反掩码就是0.255.255.255
通配符的关键字host / any
通过实验验证理论并理解理论的部分内容
实验步骤：
配置思路：ACL配置的步骤是先配置规则，然后将规则应用与接口上。
1.完成基本配置

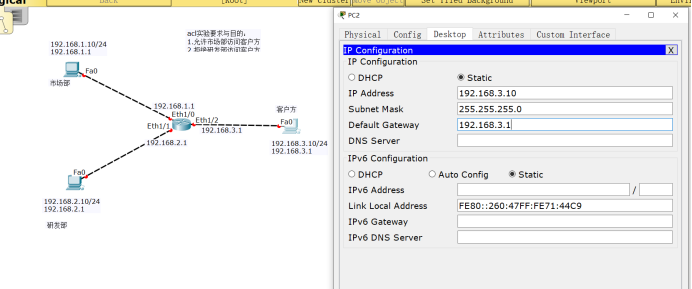

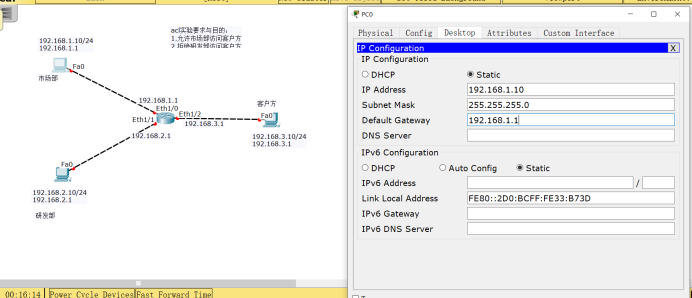

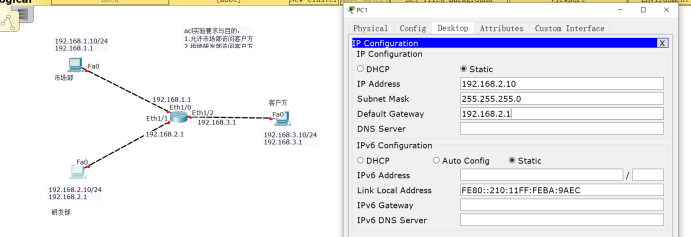

1.1配置终端设备的IP地址

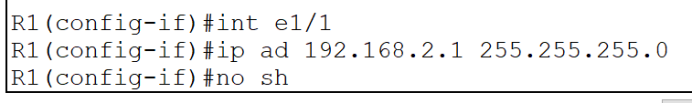

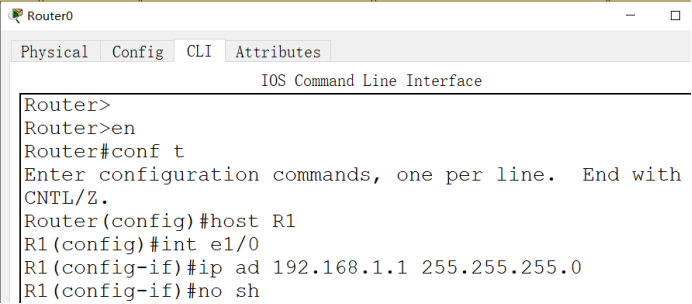

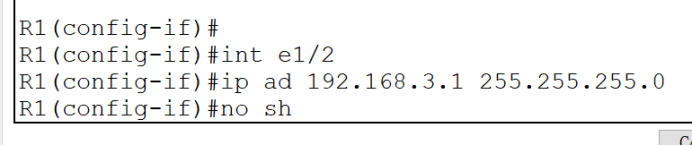

1.2配置路由器接口信息（配置网关地址）

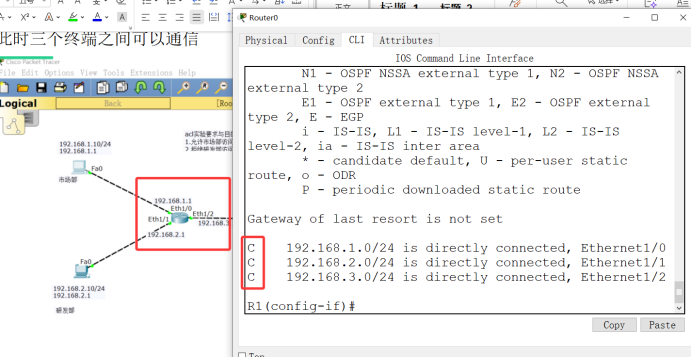

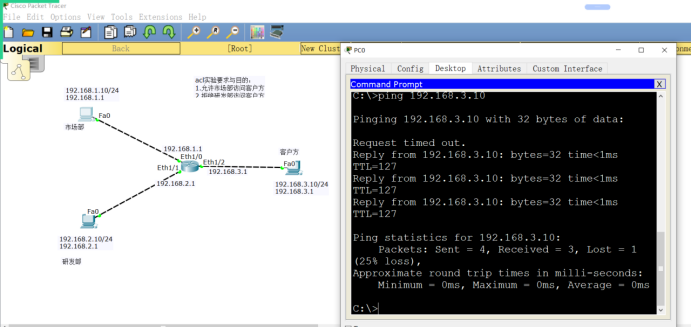

此时三个终端之间可以通信
为何三个不同网段的终端设备可以通信？
因为三个终端的网段都是直连路由所以能通信。

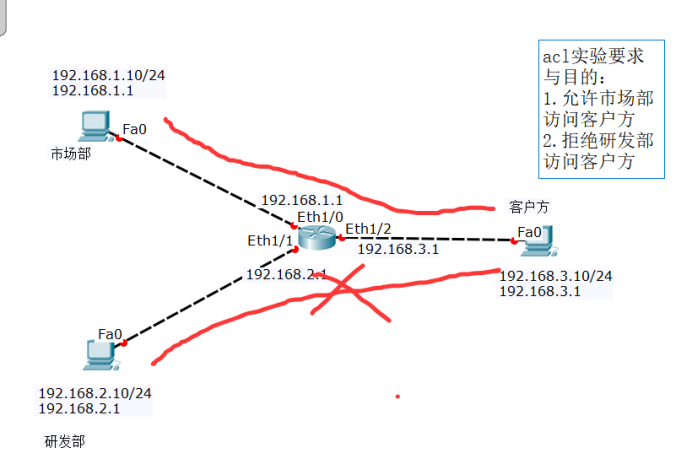

现在的任务是拒绝研发部192.168.2.10访问客户端192.168.3.10
先配一条ACL规则，再应用该规则到某个接口上（本例中使用e1/1)

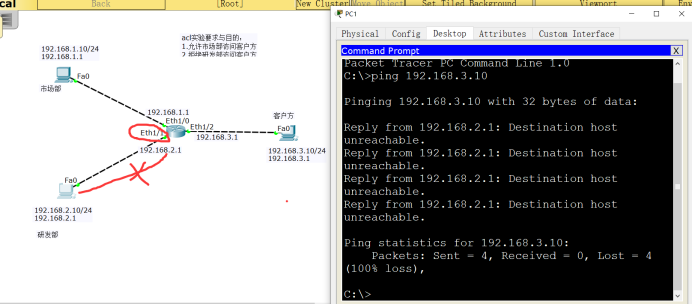

测试效果如下图（研发部的流量被拒绝进入路由器）
如何删除ACL，从接口上删除应用。（使用no命令）
两种操作方式：
1.删除ACL；

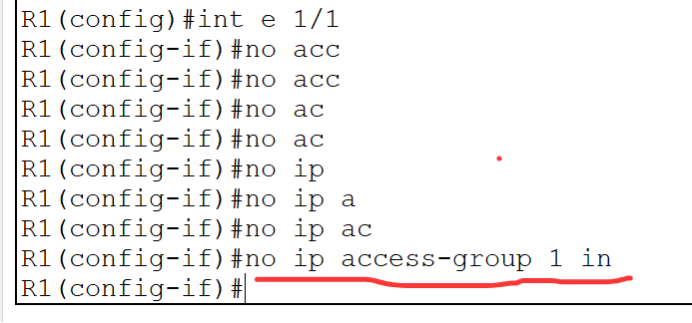

2.从接口上删除应用ip access-list group in/out

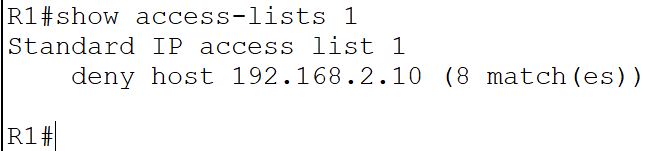

用实验证明，从接口上删除应用并不删除ACL
从e1/1接口上删除了ACL规则的应用，效果如下

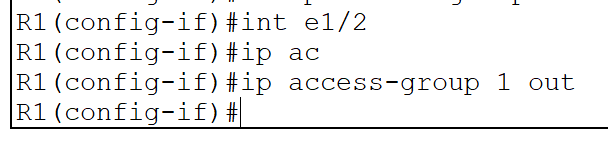

将此应用用于路由器的出口，然后再测试实验效果

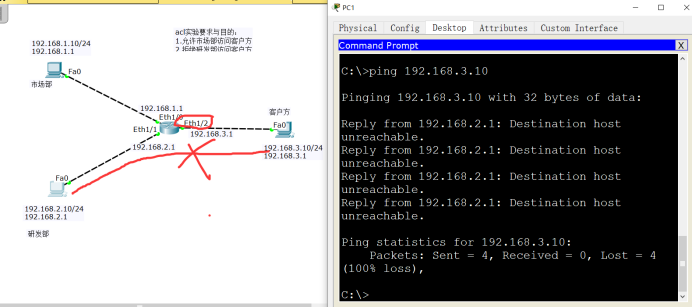

测试效果如下

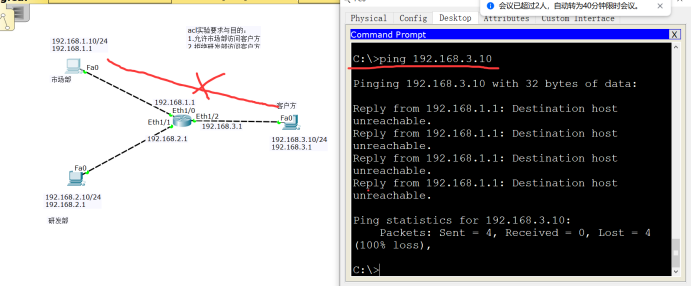

小结：第一步删除接口上的应用，第二步将此应用用于另外一个接口上。如果这个规则影响到了其他设备，例如市场部的流量也不能访问客户端，情况如下：
遇到这个问题后，需要审核已有的ACL规则并修改，直到不影响市场部访问客户端为止。
一般来说拒绝的规则应该放置在举例源靠近的地方（本案例中的入口位置）

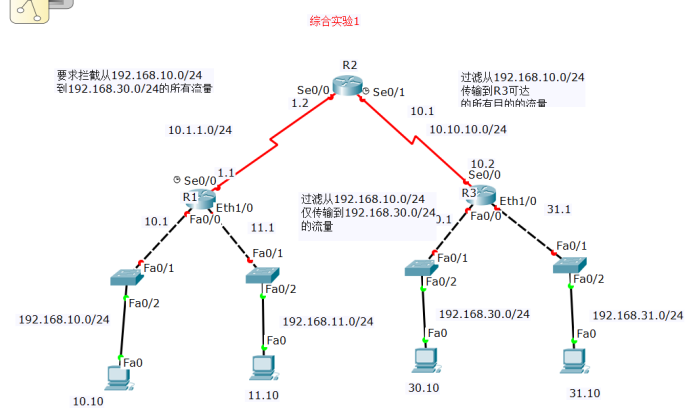

实验步骤：
1.完成基本配置
1.1配置所有的PC端
1.2配置路由器的接口地址（网关IP）
2.配置路由使得网络能够通信
R1
rou ospf 1
network 192.168.10.0 0.0.0.255 area 0
network 192.168.11.0 0.0.0.255 area 0
network 10.1.1.0 0.0.0.255 area 0
R2
rou ospf 1
network 10.1.1.0 0.0.0.255 area 0
network 10.10.10.0 0.0.0.255 area 0
R3
rou ospf 1
network 192.168.30.0 0.0.0.255 area 0
network 192.168.31.0 0.0.0.255 area 0
network 10.10.10.0 0.0.0.255 area 0
3.测试网络连通性
配置ACL规则并应用与接口
