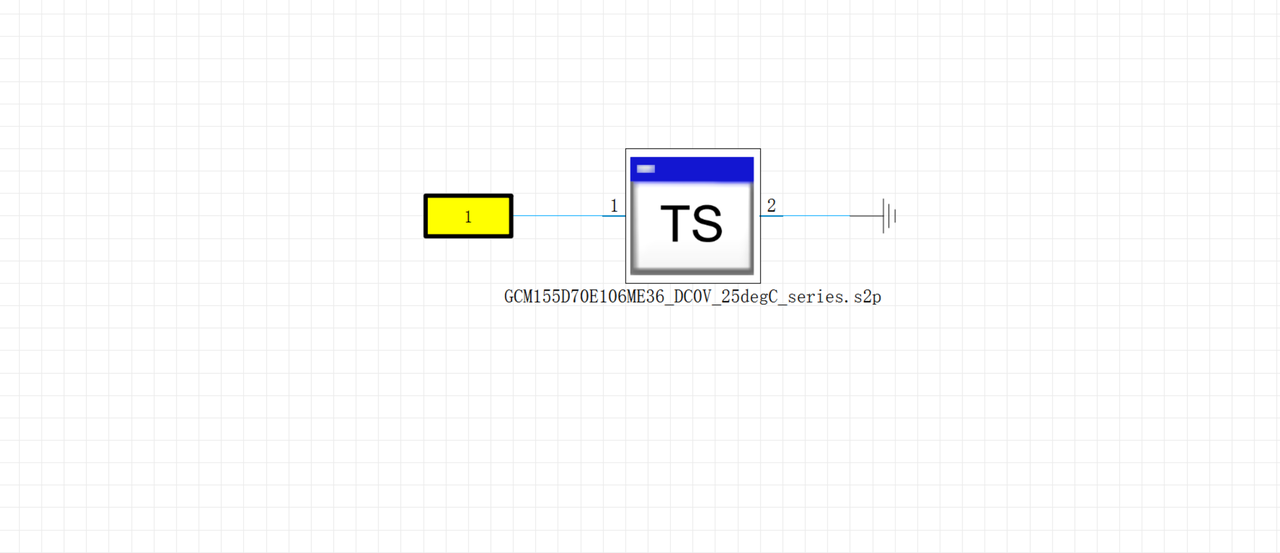

之前的文章中小编说了电容的S参数对齐高速信号的性能的影响，当然对电源完整性也是有影响的。正常电容物料的替换我们直接在仿真界面搭建TASK后对比其阻抗参数就好了：

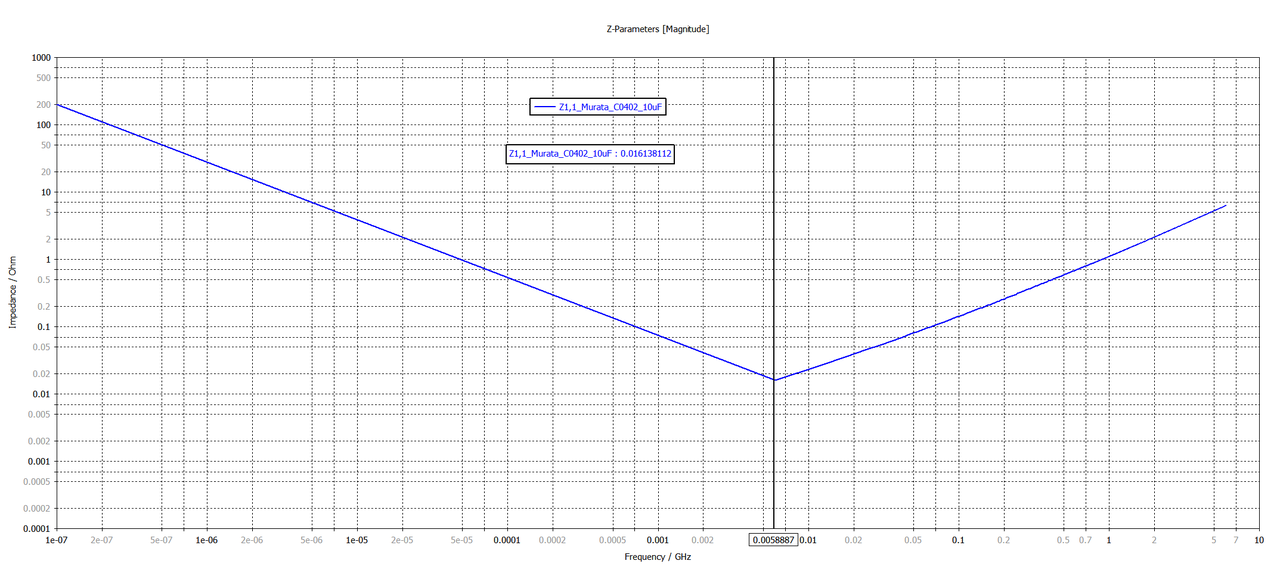

阻抗频率特性如下所示：F=5.8MHz,阻抗值为16毫欧。

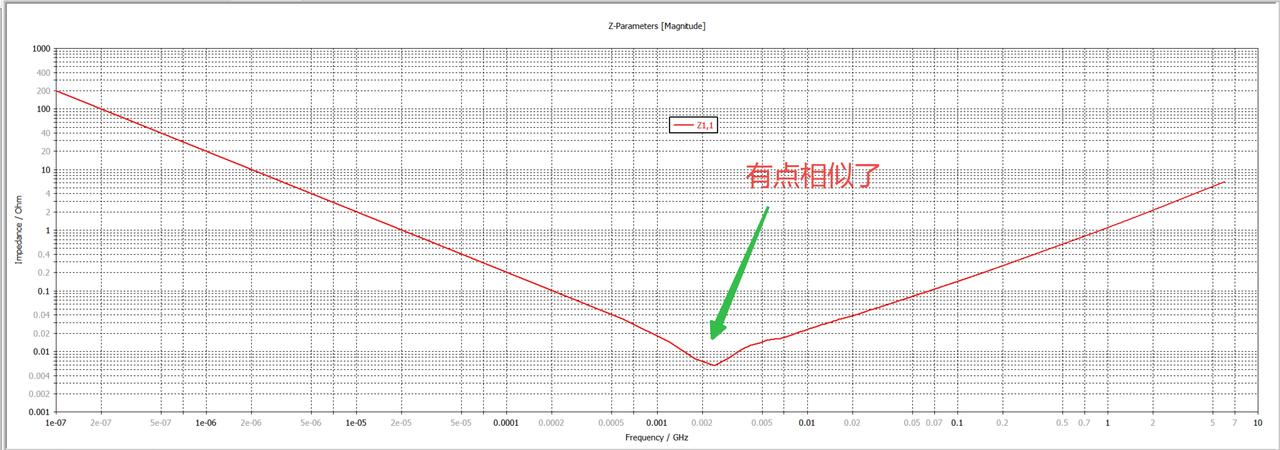

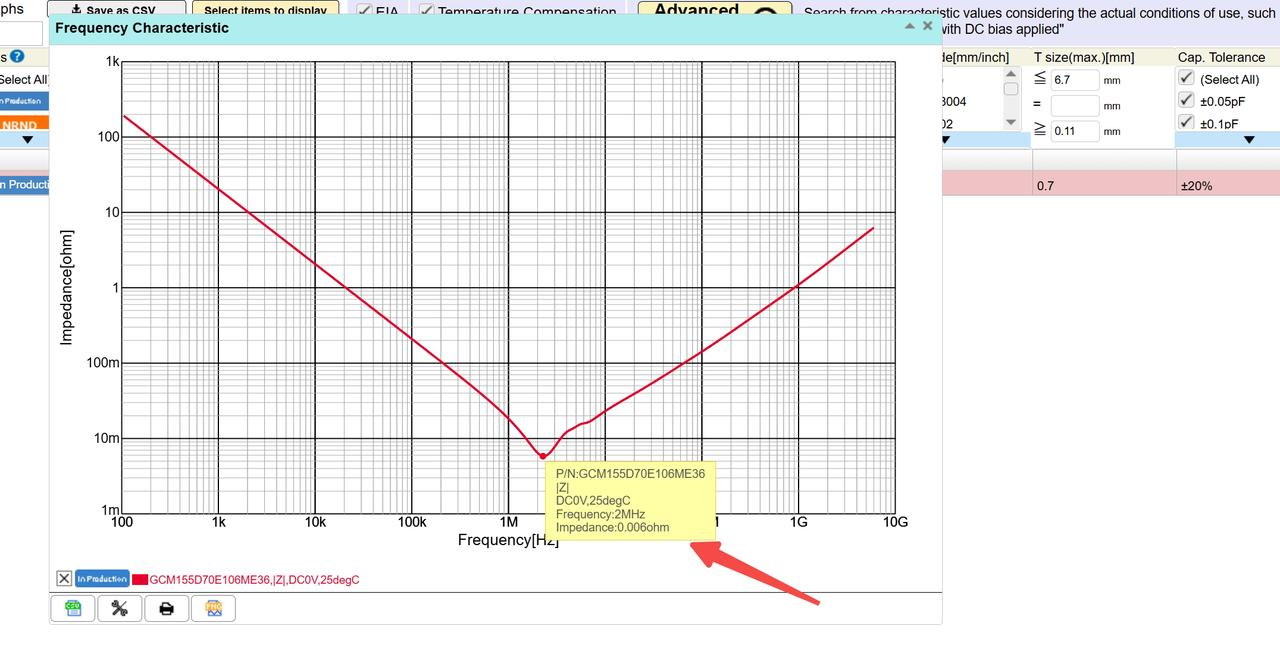

但是细心的人会发现这个曲线还是给官网上提供的阻抗频率特性不太一致的，：F=2MHz,阻抗值为6毫欧。两个结果差距还是蛮多的。

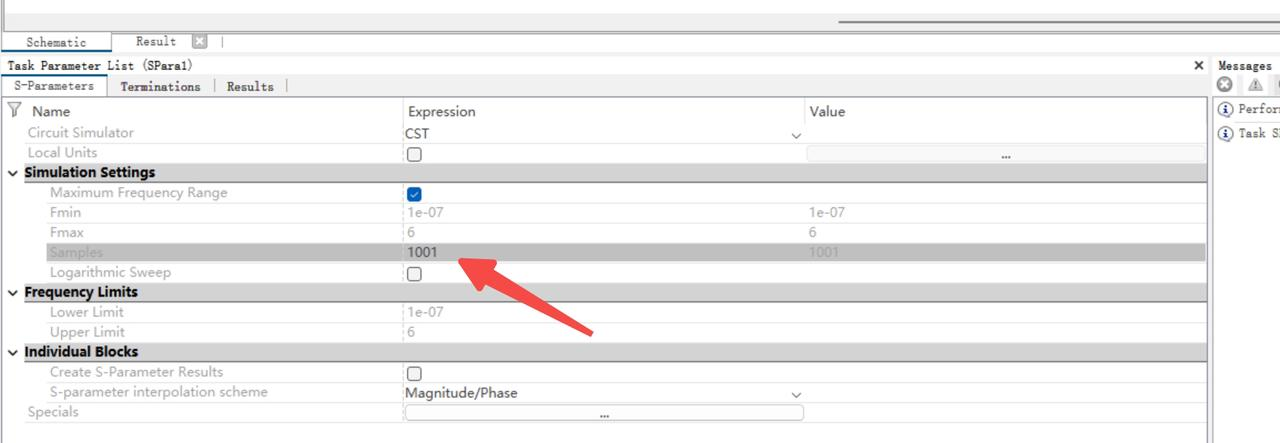

经过一阵仔细认真检查后我终于找到问题所在了，之前仿真的时候设置的采样点比较少，按照默认的设置的，总计才1001采样点。

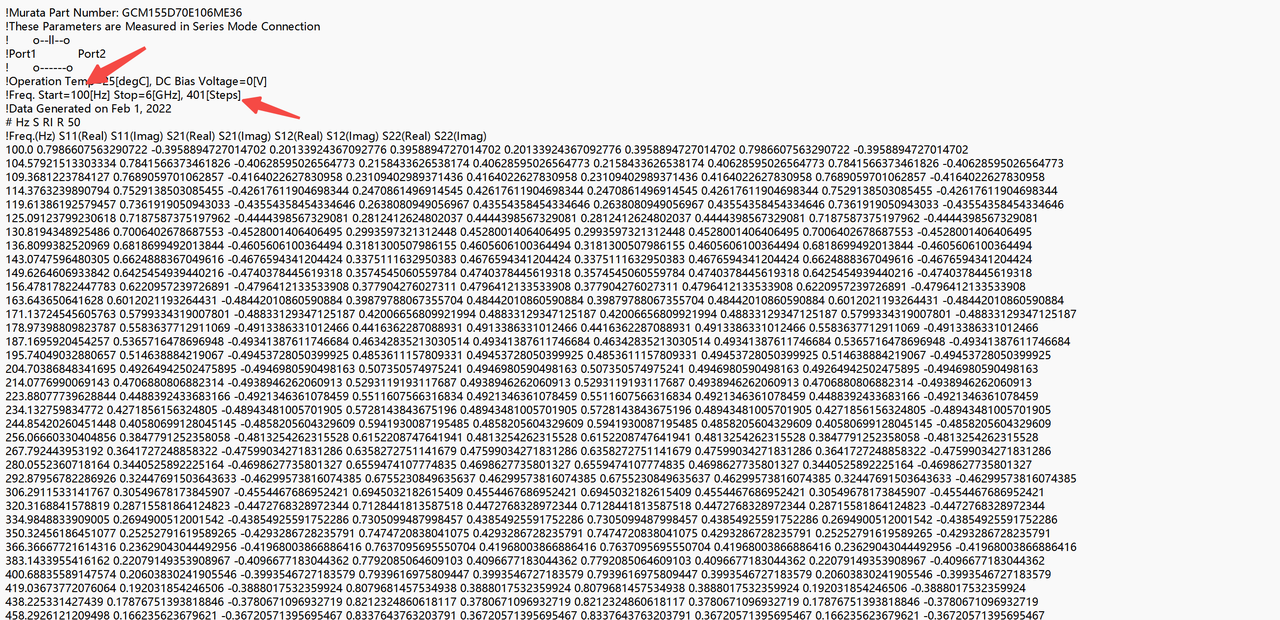

而我们电容的S参数设置的采样点是多少？我们通过其S参数文本看下：

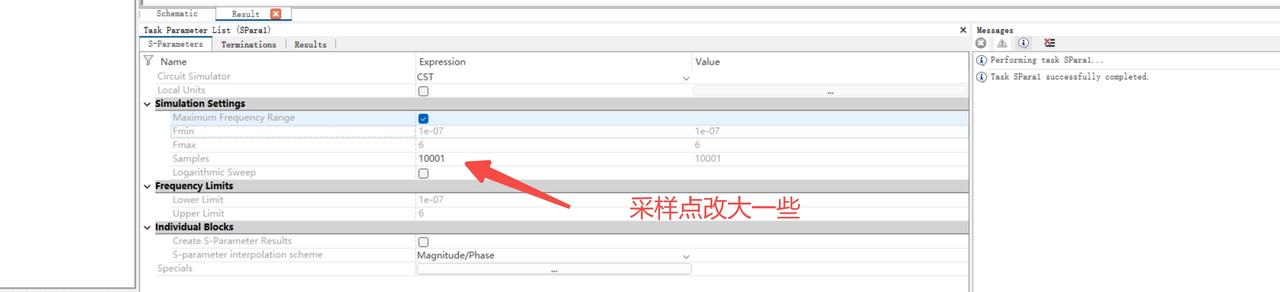

电容起始频率是100Hz,截止频率是6GHz,步进是401Hz，在这个扫频设置下，电容总共有 14,962,594 个采样点的。而我们仿真设置的采样点的数目默认的是1000左右，差的有点多了。改一下试试看结果：
仿真后的阻抗频率特性如下所示：看着有点和官网提供的很像了，但是曲线还是有一些尖角的存在的不是很平滑的曲线。

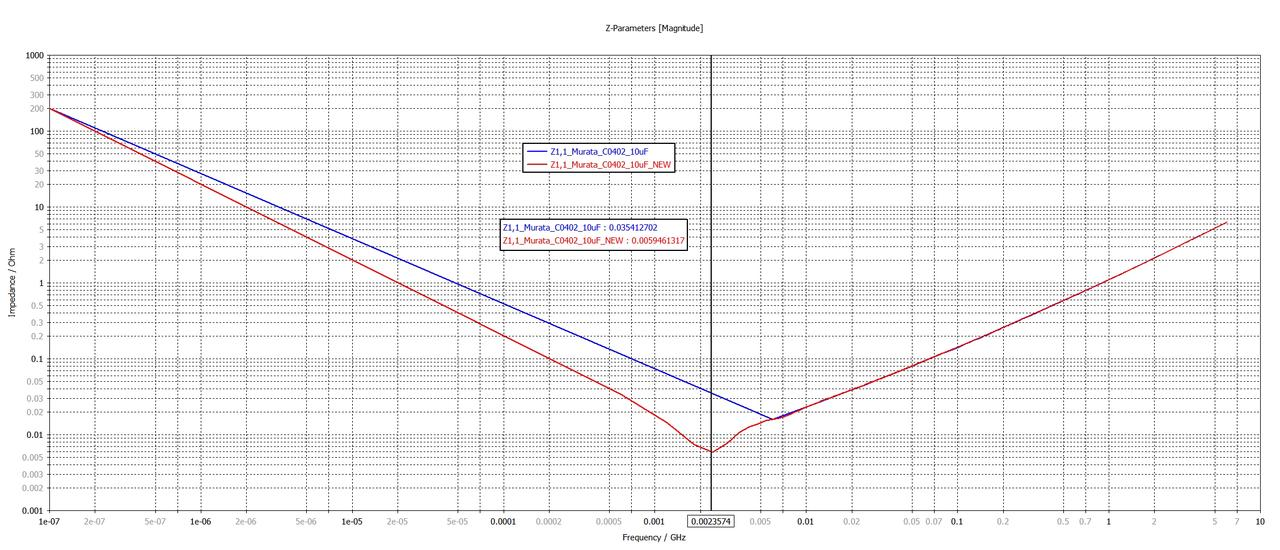

对比之前的默认的结果：

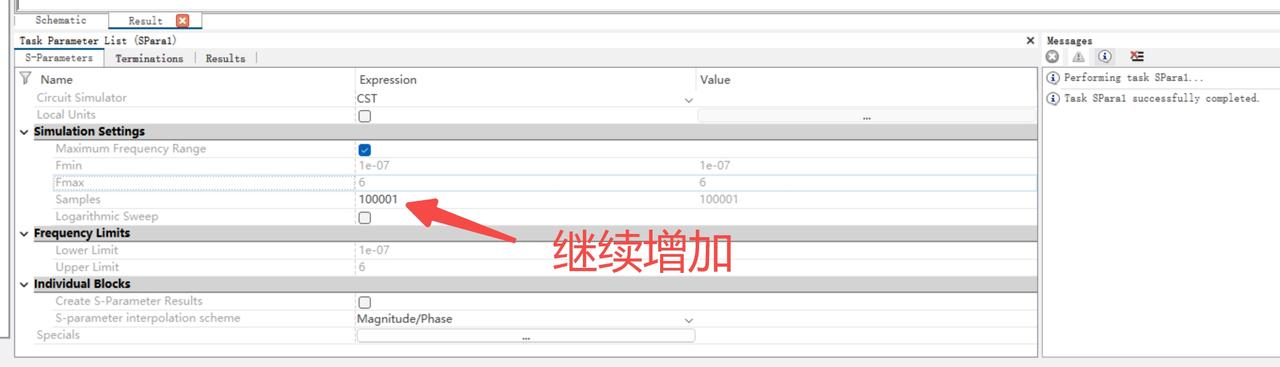

我们接着再去加大仿真的采样点，不过这样对电脑的要求也是有点高的，仿真的时间当然也会变长了。

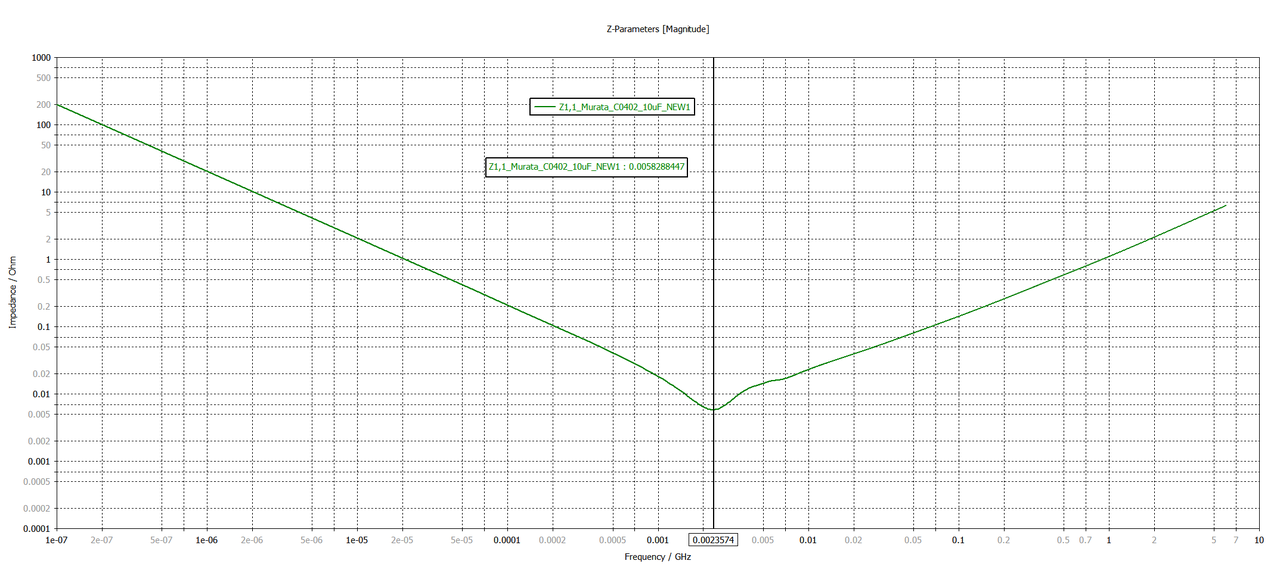

仿真后的阻抗频率特性如下所示：看着有点和官网提供的真的很像了，之前存在一些尖角的存在也都消失了，变成了一条很平滑的曲线了。F=2.3MHz,阻抗值为5.8毫欧，这个数值和官网提供的很接近了几乎一样了。

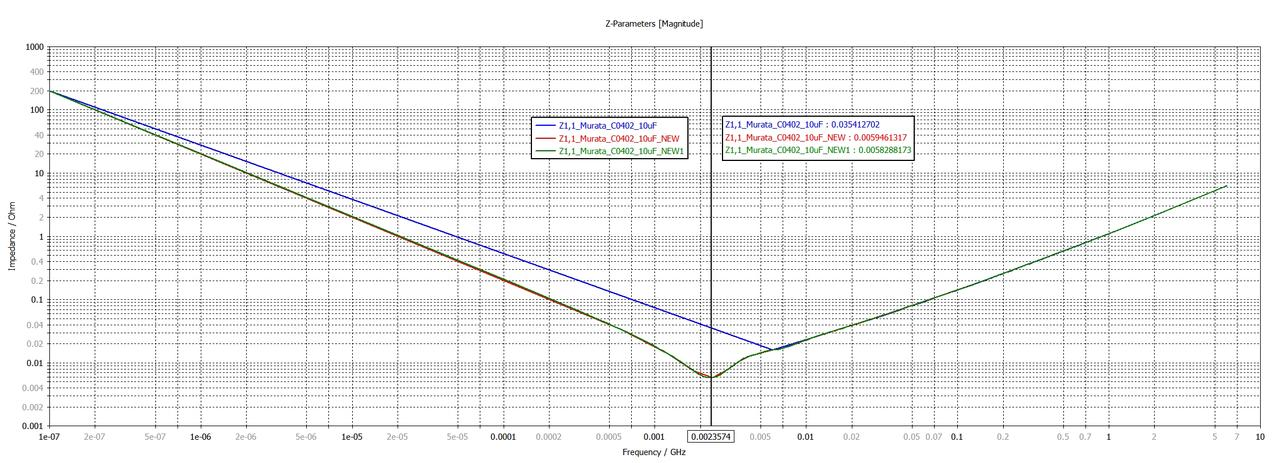

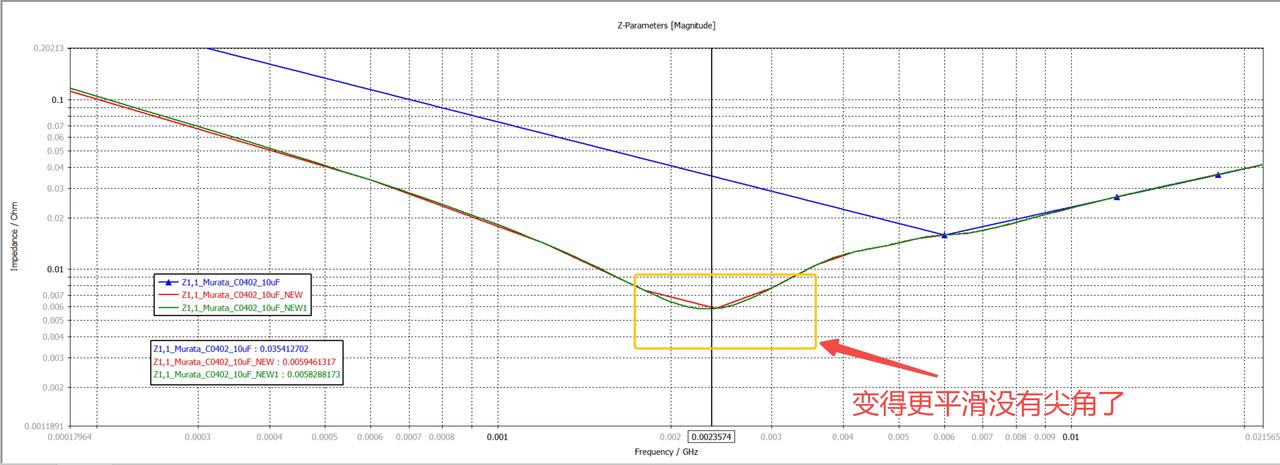

三种CASE放在一起比对一下：
所以说想要仿真的数据比较准确的话，一些器件的参数设置就需要更加细心一些了，不能太粗心大意了。
