介绍

Coze Studio 的插件系统是连接 AI 模型与外部服务的桥梁，允许 AI 通过 Function Calling 的方式调用外部工具和服务。插件系统本质上是对外部 API 的标准化封装，使 LLM 能够：

  • 🔍 获取实时数据：搜索、天气、新闻等
  • 🛠️ 执行操作：发送邮件、创建文件、远程命令执行等
  • 🔗 集成第三方服务：数据库、云服务、MCP 服务器等

大家可以看到标题是插件分析和二次开发，对没错，想要二开插件就必须要知道整个 coze 插件的运转和执行流程，相当于为后续开发 MCP 插件奠定基础

下面我们就一起来看下 coze-studio 整个插件系统的设计和 LLM 如何建立起关系的，我们就围绕这两点然后一步一步跟着源码深入进去

注意：插件部分本小节只会对 Coze 是如何结合 HTTP 插件进行工作的做为抛砖引玉，MCP 和自定义需要自行去分析，当然 coze 官方还未对 mcp 进行实现，下一篇我们会对插件进行二次开发，将支持在前端配置 mcpservers ，感兴趣的可以先部署尝试

Github: github.com/yangkun1992...

如果觉得体验不错的，可以给一个小心心❤️

核心概念

目前插件是由以下几点构成

Plugin（插件）

  • 定义：一个插件代表一个外部服务或功能集合
  • 组成：包含多个 Tool（工具/API）
  • 元数据：包含名称、描述、图标、认证信息等

Tool（工具/API）

  • 定义：插件中的一个具体功能接口
  • 描述：基于 OpenAPI 3.0 规范定义
  • 参数：支持 Header、Path、Query、Body 等多种参数位置

Manifest（清单）

  • 定义：插件的配置清单，描述插件的元信息和 API 配置
  • 内容：包含插件类型、认证方式、公共参数等

架构分层设计

Coze Studio 插件系统保持与整个系统架构一样，还是采用分层架构设计，遵循 DDD（领域驱动设计）原则：

graph TB subgraph "API Layer" A[HTTP Handler] B[Application Service] end subgraph "Domain Layer" C[Plugin Service] D[Plugin Entity] E[Tool Entity] F[Repository Interface] end subgraph "Infrastructure Layer" G[Plugin Repository Impl] H[Tool Repository Impl] I[OAuth Repository Impl] J[Storage/OSS] end subgraph "Execution Layer" K[HTTP Invocation] L[MCP Invocation] M[Custom Invocation] end A --> B B --> C C --> D C --> E C --> F F --> G F --> H F --> I C --> K C --> L C --> M K --> J

关键目录结构：

bash 复制代码
backend/
├── api/                    # API 层
│   └── handler/            # HTTP 处理器
├── application/            # 应用层
│   └── plugin/            # 插件应用服务
├── domain/                 # 领域层
│   └── plugin/
│       ├── entity/         # 实体定义
│       ├── service/        # 领域服务
│       │   └── tool/       # 工具执行实现
│       ├── repository/     # 仓储接口
│       └── conf/           # 配置加载
└── crossdomain/            # 跨域层
    └── plugin/             # 插件跨域接口

插件类型体系

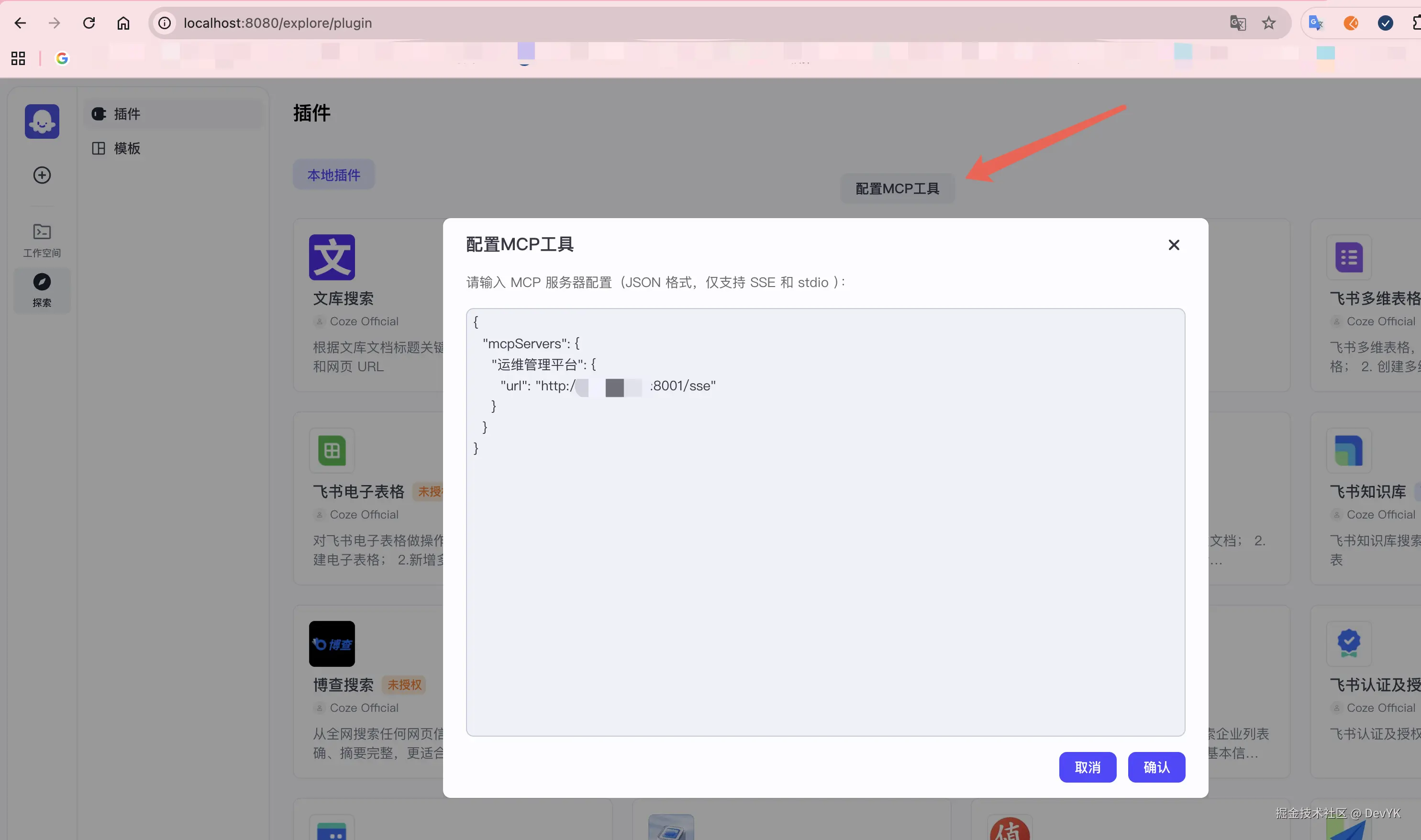

目前 coze 还不支持 mcp ,但是下一篇将介绍如何基于 coze-studio 支持 mcp server 配置，所以本节主要介绍一个 HTTP 插件为主，因为原理都大同小异

插件类型定义

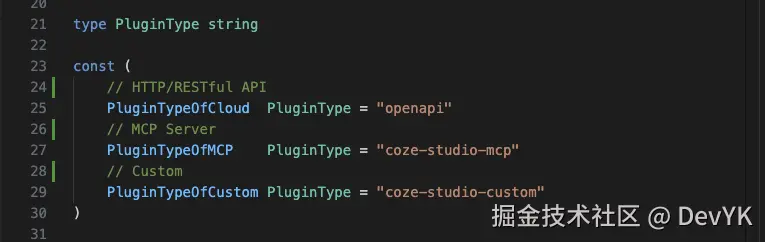

Coze Studio 支持三种插件类型，定义在 backend/crossdomain/plugin/consts/consts.go：

插件类型对比

类型 常量值 描述 使用场景 执行方式
OpenAPI Plugin openapi 标准 HTTP RESTful API 传统 Web API 集成 HTTP 请求
MCP Plugin coze-studio-mcp Model Context Protocol 连接 MCP 服务器、实时数据源 MCP 协议调用
Custom Plugin coze-studio-custom 自定义内部逻辑 内置功能、特殊处理 注册的自定义处理器

OpenAPI Plugin（HTTP 插件）

  • 特点：基于 OpenAPI 3.0 规范
  • 执行：通过 HTTP 客户端发送 RESTful 请求
  • 认证：支持 OAuth、API Key、Service Token 等
  • 适用：大多数第三方 Web API

MCP Plugin（MCP 插件）

  • 特点：基于 Model Context Protocol
  • 执行：通过 MCP 客户端调用工具
  • 配置 ：在 Manifest 的 api.extensions.mcp_config 中配置
  • 适用：需要实时连接、流式数据的场景

Custom Plugin（自定义插件）

  • 特点：内部自定义逻辑
  • 执行：通过注册的自定义处理器
  • 注册 ：使用 tool.RegisterCustomTool() 注册
  • 适用：系统内置功能、特殊业务逻辑

后端插件加载流程

初始化流程

插件系统的初始化在应用启动时进行，流程如下：

sequenceDiagram participant Main participant AppInit participant PluginInit participant ConfInit participant LoadMeta Main->>AppInit: Init() AppInit->>PluginInit: InitService() PluginInit->>ConfInit: InitConfig() ConfInit->>LoadMeta: loadPluginProductMeta() LoadMeta->>LoadMeta: 读取 YAML 元数据 LoadMeta->>LoadMeta: 解析 OpenAPI 文档 LoadMeta->>LoadMeta: 验证并注册插件 LoadMeta-->>ConfInit: 插件产品信息 ConfInit-->>PluginInit: 初始化完成 PluginInit-->>AppInit: 服务就绪

关键代码路径：

  1. 应用初始化 ：backend/application/application.go::Init()
  2. 插件服务初始化 ：backend/application/plugin/init.go::InitService()
  3. 配置初始化 ：backend/domain/plugin/conf/config.go::InitConfig()
  4. 元数据加载 ：backend/domain/plugin/conf/load_plugin.go::loadPluginProductMeta()

核心代码详解：

1. 应用层初始化

go 复制代码
// backend/application/application.go
func Init(ctx context.Context) (err error) {
    // ... 其他初始化 ...

    // 初始化主服务（包含插件服务）
    primaryServices, err := initPrimaryServices(ctx, basicServices)
    if err != nil {
        return fmt.Errorf("Init - initPrimaryServices failed, err: %v", err)
    }

    // ...
}

func initPrimaryServices(ctx context.Context, basicServices *basicServices) (*primaryServices, error) {
    // 初始化插件服务
    pluginSVC, err := plugin.InitService(ctx, basicServices.toPluginServiceComponents())
    if err != nil {
        return nil, err
    }

    // ...
    return &primaryServices{
        pluginSVC: pluginSVC,
        // ...
    }, nil
}

2. 插件服务初始化

go 复制代码
// backend/application/plugin/init.go
func InitService(ctx context.Context, components *ServiceComponents) (*PluginApplicationService, error) {
    // 1. 初始化插件配置（加载产品元数据）
    err := conf.InitConfig(ctx)
    if err != nil {
        return nil, err
    }

    // 2. 创建仓储实现
    toolRepo := repository.NewToolRepo(&repository.ToolRepoComponents{
        IDGen: components.IDGen,
        DB:    components.DB,
    })

    pluginRepo := repository.NewPluginRepo(&repository.PluginRepoComponents{
        IDGen: components.IDGen,
        DB:    components.DB,
    })

    oauthRepo := repository.NewOAuthRepo(&repository.OAuthRepoComponents{
        IDGen: components.IDGen,
        DB:    components.DB,
    })

    // 3. 创建领域服务
    pluginSVC := service.NewService(&service.Components{
        IDGen:      components.IDGen,
        DB:         components.DB,
        OSS:        components.OSS,
        PluginRepo: pluginRepo,
        ToolRepo:   toolRepo,
        OAuthRepo:  oauthRepo,
    })

    // 4. 检查产品插件 ID 是否与数据库中的草稿插件冲突
    err = checkIDExist(ctx, pluginSVC)
    if err != nil {
        return nil, err
    }

    // 5. 组装应用服务
    PluginApplicationSVC.DomainSVC = pluginSVC
    PluginApplicationSVC.eventbus = components.EventBus
    PluginApplicationSVC.oss = components.OSS
    PluginApplicationSVC.userSVC = components.UserSVC
    PluginApplicationSVC.pluginRepo = pluginRepo
    PluginApplicationSVC.toolRepo = toolRepo

    return PluginApplicationSVC, nil
}

// 检查产品插件 ID 是否已存在于数据库中
func checkIDExist(ctx context.Context, pluginService service.PluginService) error {
    // 获取所有产品插件
    pluginProducts := conf.GetAllPluginProducts()

    pluginIDs := make([]int64, 0, len(pluginProducts))
    var toolIDs []int64
    for _, p := range pluginProducts {
        pluginIDs = append(pluginIDs, p.Info.ID)
        toolIDs = append(toolIDs, p.ToolIDs...)
    }

    // 检查插件 ID 是否冲突
    pluginInfos, err := pluginService.MGetDraftPlugins(ctx, pluginIDs)
    if err != nil {
        return err
    }
    if len(pluginInfos) > 0 {
        // 发现冲突，返回错误
        conflictsIDs := make([]int64, 0, len(pluginInfos))
        for _, p := range pluginInfos {
            conflictsIDs = append(conflictsIDs, p.ID)
        }
        return errorx.New(errno.ErrPluginIDExist, ...)
    }

    // 检查工具 ID 是否冲突
    tools, err := pluginService.MGetDraftTools(ctx, toolIDs)
    if err != nil {
        return err
    }
    if len(tools) > 0 {
        // 发现冲突，返回错误
        conflictsIDs := make([]int64, 0, len(tools))
        for _, t := range tools {
            conflictsIDs = append(conflictsIDs, t.ID)
        }
        return errorx.New(errno.ErrToolIDExist, ...)
    }

    return nil
}

3. 配置初始化

go 复制代码
// backend/domain/plugin/conf/config.go
func InitConfig(ctx context.Context) (err error) {
    // 1. 获取当前工作目录
    cwd, err := os.Getwd()
    if err != nil {
        logs.Warnf("[InitConfig] Failed to get current working directory: %v", err)
        cwd = os.Getenv("PWD")
    }

    // 2. 构建插件配置路径
    basePath := path.Join(cwd, "resources", "conf", "plugin")
    logs.CtxInfof(ctx, "basePath=%s", basePath)

    // 3. 加载插件产品元数据
    err = loadPluginProductMeta(ctx, basePath)
    if err != nil {
        return err
    }

    // 4. 加载 OAuth Schema
    err = loadOAuthSchema(ctx, basePath)
    if err != nil {
        return err
    }

    return nil
}

3.2 插件产品元数据加载

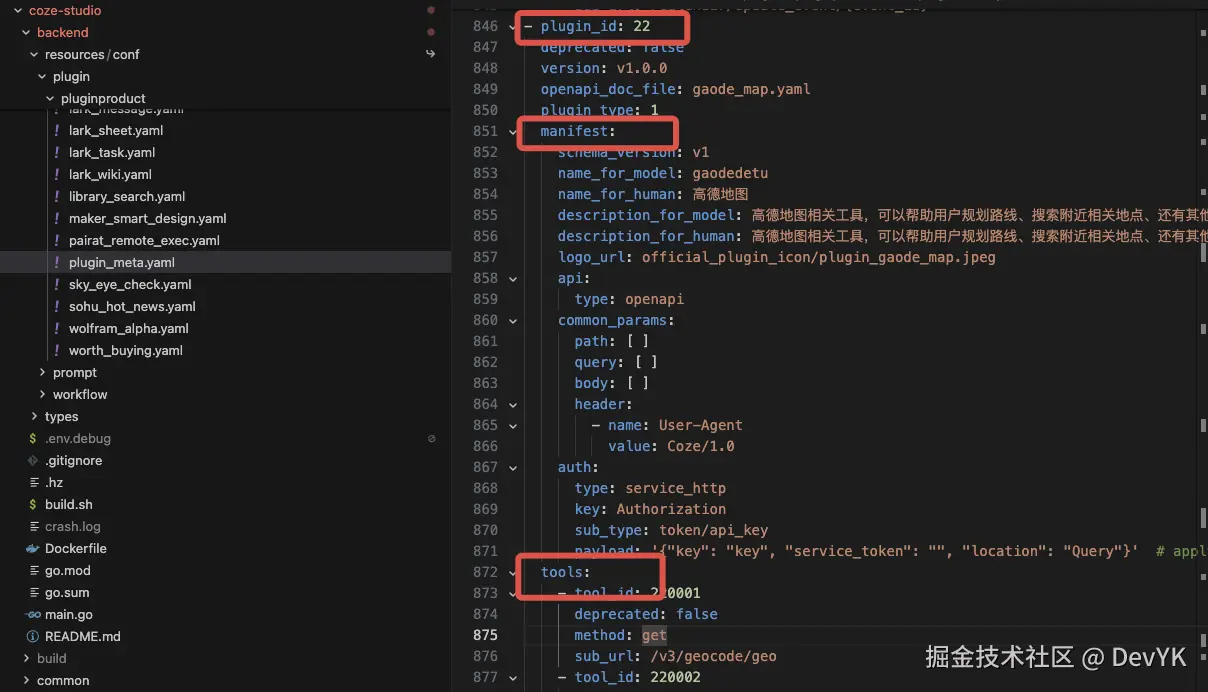

插件产品元数据存储在 backend/conf/plugin/pluginproduct/ 目录下，采用 YAML 格式：

元数据结构：

yaml 复制代码
plugin_id: 1001                    # 插件 ID
deprecated: false                   # 是否已废弃
version: "1.0.0"                    # 版本号（需符合 semver）
plugin_type: PLUGIN                 # 插件类型
openapi_doc_file: "weather.yaml"    # OpenAPI 文档文件名
manifest:                           # 插件清单
  api:
    type: "openapi"                 # API 类型
    url: "https://api.example.com"  # 服务器 URL
  name_for_human: "天气插件"        # 显示名称
tools:                              # 工具列表
  - tool_id: 2001                   # 工具 ID
    deprecated: false               # 是否已废弃
    method: "GET"                   # HTTP 方法
    sub_url: "/weather"             # 子路径

加载流程：

flowchart TD A[读取 plugin_meta.yaml] --> B[解析 YAML 元数据] B --> C{检查元数据有效性} C -->|无效| D[跳过该插件] C -->|有效| E[验证 Manifest] E --> F[加载 OpenAPI 文档] F --> G[验证 OpenAPI 文档] G --> H[解析 API 路径和方法] H --> I[匹配工具与 API] I --> J{匹配成功?} J -->|否| K[记录错误日志] J -->|是| L[创建 PluginInfo] L --> M[创建 ToolInfo] M --> N[注册到内存缓存] N --> O[下一个插件] D --> O K --> O

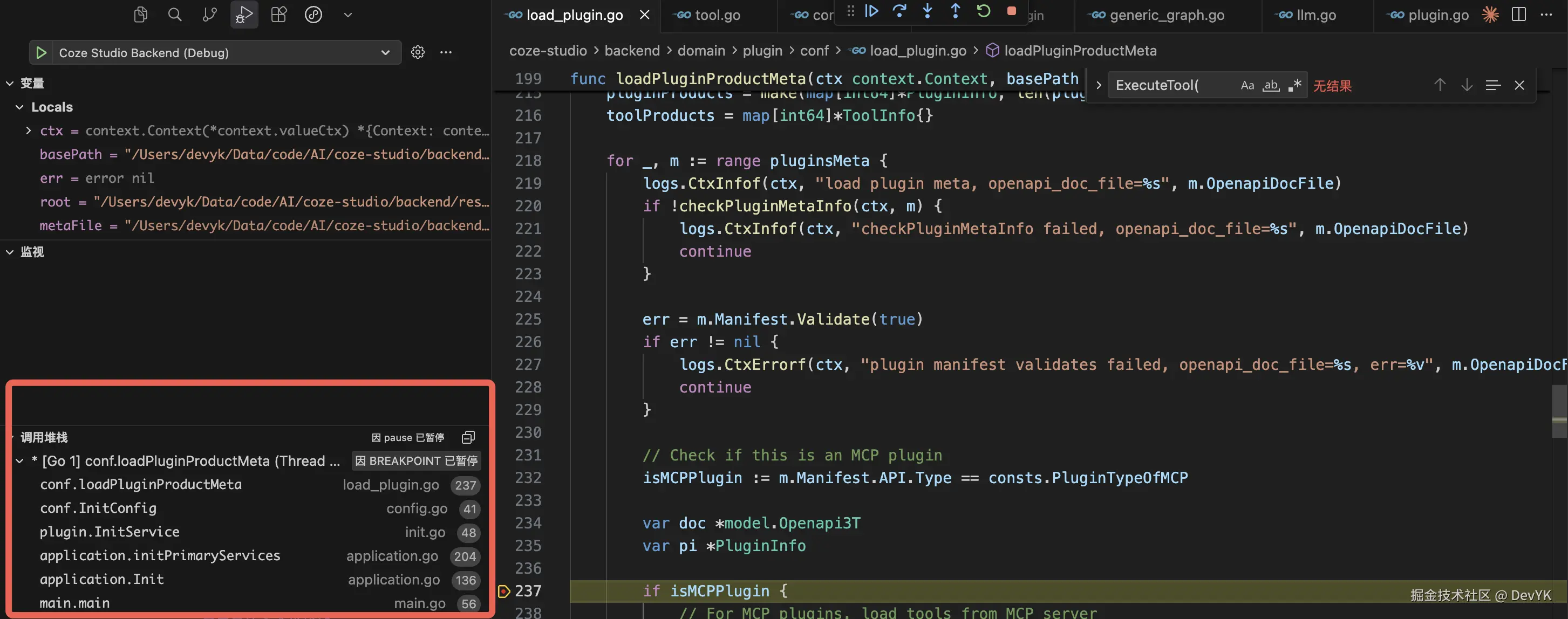

关键代码 ：backend/domain/plugin/conf/load_plugin.go

go 复制代码
func loadPluginProductMeta(ctx context.Context, basePath string) (err error) {
    // 1. 读取元数据文件
    metaFile := path.Join(root, "plugin_meta.yaml")
    file, err := os.ReadFile(metaFile)

    // 2. 解析 YAML
    var pluginsMeta []*pluginProductMeta
    err = yaml.Unmarshal(file, &pluginsMeta)

    // 3. 遍历每个插件元数据
    for _, m := range pluginsMeta {
        // 4. 检查元数据有效性
        if !checkPluginMetaInfo(ctx, m) {
            continue
        }

        // 5. 验证 Manifest
        err = m.Manifest.Validate(true)

        // 6. 加载 OpenAPI 文档
        docPath := path.Join(root, m.OpenapiDocFile)
        loader := openapi3.NewLoader()
        _doc, err := loader.LoadFromFile(docPath)

        // 7. 验证 OpenAPI 文档
        err = doc.Validate(ctx)

        // 8. 创建 PluginInfo
        pi := &PluginInfo{
            Info: &model.PluginInfo{
                ID:         m.PluginID,
                PluginType: m.PluginType,
                Version:    ptr.Of(m.Version),
                ServerURL:  ptr.Of(doc.Servers[0].URL),
                Manifest:   m.Manifest,
                OpenapiDoc: doc,
            },
            ToolIDs: make([]int64, 0, len(m.Tools)),
        }

        // 9. 解析 API 路径和方法
        apis := make(map[dto.UniqueToolAPI]*model.Openapi3Operation)
        for subURL, pathItem := range doc.Paths {
            for method, op := range pathItem.Operations() {
                api := dto.UniqueToolAPI{
                    SubURL: subURL,
                    Method: strings.ToUpper(method),
                }
                apis[api] = model.NewOpenapi3Operation(op)
            }
        }

        // 10. 匹配工具与 API
        for _, t := range m.Tools {
            api := dto.UniqueToolAPI{
                SubURL: t.SubURL,
                Method: strings.ToUpper(t.Method),
            }
            op, ok := apis[api]
            if !ok {
                continue
            }

            // 11. 创建 ToolInfo
            toolProducts[t.ToolID] = &ToolInfo{
                Info: &entity.ToolInfo{
                    ID:        t.ToolID,
                    PluginID:  m.PluginID,
                    Method:    ptr.Of(t.Method),
                    SubURL:    ptr.Of(t.SubURL),
                    Operation: op,
                },
            }

            pi.ToolIDs = append(pi.ToolIDs, t.ToolID)
        }

        // 12. 注册到内存缓存
        pluginProducts[m.PluginID] = pi
    }

    return nil
}

3.3 OpenAPI 文档解析

OpenAPI 文档解析使用 github.com/getkin/kin-openapi 库：

解析步骤：

  1. 加载文档：从文件系统读取 YAML/JSON 格式的 OpenAPI 文档
  2. 解析结构 ：解析为 openapi3.T 结构体
  3. 验证规范：验证文档是否符合 OpenAPI 3.0 规范
  4. 提取操作：提取每个路径的操作（GET、POST 等）
  5. 构建 Schema：构建参数和响应的 Schema 定义

关键数据结构：

go 复制代码
type PluginInfo struct {
    Info    *model.PluginInfo      // 插件基本信息
    ToolIDs []int64                // 工具 ID 列表
}

type ToolInfo struct {
    Info *entity.ToolInfo          // 工具信息
}

type ToolInfo struct {
    ID              int64
    PluginID        int64
    Version         *string
    Method          *string         // HTTP 方法
    SubURL          *string         // 子路径
    Operation       *model.Openapi3Operation  // OpenAPI 操作定义
    ActivatedStatus *int32
    DebugStatus     *int32
}

3.4 插件注册与缓存

插件加载完成后，会注册到内存缓存中：

缓存结构：

go 复制代码
var (
    pluginProducts map[int64]*PluginInfo  // 插件 ID -> PluginInfo
    toolProducts   map[int64]*ToolInfo    // 工具 ID -> ToolInfo
)

访问接口：

go 复制代码
// 获取插件产品信息
func GetPluginProduct(pluginID int64) (*PluginInfo, bool)

// 批量获取插件产品信息
func MGetPluginProducts(pluginIDs []int64) []*PluginInfo

// 获取工具产品信息
func GetToolProduct(toolID int64) (*ToolInfo, bool)

// 批量获取工具产品信息
func MGetToolProducts(toolIDs []int64) []*ToolInfo

特点：

  • ✅ 线程安全：使用深拷贝返回，避免并发修改
  • ✅ 快速访问：O(1) 时间复杂度
  • ✅ 启动时加载：应用启动时一次性加载，运行时只读

可以看到，当前 coze-studio 是在服务启动时，会加载 coze-studio/backend/resources/conf/plugin/pluginproduct/plugin_meta.yaml 这个文件，内部会解析后缓存到内存中。

插件执行流程

4.1 执行场景

插件可以在多种场景下执行，定义在 backend/crossdomain/plugin/consts/consts.go：

go 复制代码
type ExecuteScene string

const (
    ExecSceneOfOnlineAgent ExecuteScene = "online_agent"   // 在线 Agent
    ExecSceneOfDraftAgent ExecuteScene = "draft_agent"    // 草稿 Agent
    ExecSceneOfWorkflow    ExecuteScene = "workflow"      // Workflow
    ExecSceneOfToolDebug   ExecuteScene = "tool_debug"     // 工具调试
)

4.2 StreamWriter/StreamReader 工作原理

理解执行流程前，先看 coze-studio 的流式输出机制：StreamWriter/StreamReader。

4.2.1 Pipe 机制

StreamWriter 和 StreamReader 通过 schema.Pipe() 创建，形成生产者-消费者通道：

go 复制代码
sr, sw := schema.Pipe[*entity.Message](10)  // 缓冲区大小为 10

工作方式：

graph LR A[StreamWriter
生产者] -->|Send| B[Channel Buffer
容量: 10] B -->|Recv| C[StreamReader
消费者] style A fill:#e1f5ff style B fill:#fff4e1 style C fill:#e1f5ff

特性：

  1. 线程安全：内部使用 channel，支持并发读写
  2. 缓冲机制 ：缓冲区满时 Send 阻塞，空时 Recv 阻塞
  3. 流式传输：逐条消息传输，无需等待完整结果
  4. 错误传播 ：Send(msg, err) 可传递错误，Recv() 返回该错误

实现（github.com/cloudwego/eino/schema/stream.go）：

go 复制代码
func Pipe[T any](cap int) (*StreamReader[T], *StreamWriter[T]) {
    stm := newStream[T](cap)
    return stm.asReader(), &StreamWriter[T]{stm: stm}
}

func (sw *StreamWriter[T]) Send(chunk T, err error) (closed bool) {
    return sw.stm.send(chunk, err)
}

func (sr *StreamReader[T]) Recv() (T, error) {
    return sr.stm.recv()
}

4.2.2 消息流转路径

Workflow 流式执行中的消息流转：

flowchart TD A[LLM 节点回调处理器] -->|llmRef.realtimeWriter.Send
msg| B[StreamWriter
Workflow 层] B -->|写入 channel buffer| C[Channel Buffer
容量: 10] C -->|应用层 Recv| D[StreamReader
Workflow 层] D -->|转换函数调用| E[应用层转换函数
convertToChatFlowRunResponseList] E -->|转换为 SSE 格式| F[StreamReader
SSE 层] F -->|Handler 层 Recv| G[SSE Writer] G -->|Write event| H[前端 SSE 连接] style A fill:#e1f5ff style B fill:#fff4e1 style C fill:#ffe1f5 style D fill:#fff4e1 style E fill:#e1ffe1 style F fill:#fff4e1 style G fill:#ffe1f5 style H fill:#e1f5ff

说明：

  • llmRef.realtimeWriter 是 Workflow 层创建的 StreamWriter，绑定在执行上下文
  • 消息通过 Pipe 的 channel buffer 传递，实现异步非阻塞传输
  • 应用层通过 StreamReader.Recv() 循环接收消息，转换为 SSE 事件格式

4.3 完整执行流程概览

下面用一个 Workflow 示例，说明从 HTTP API 请求到 SSE 响应的端到端流程。

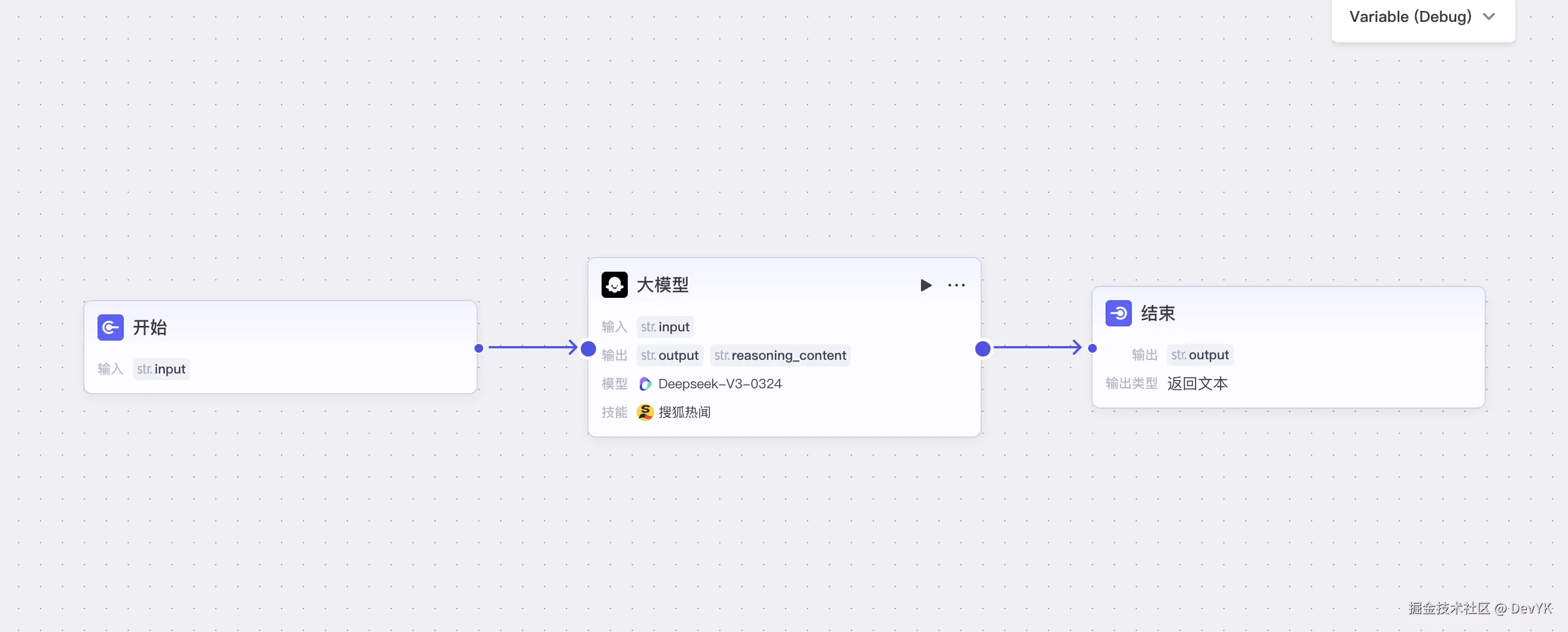

执行场景：

flowchart LR A[开始节点] -->|输入| B[LLM节点
配置新闻插件] B -->|Function Calling| C[新闻插件节点
调用外部API] C -->|结果| D[结束节点] style A fill:#e1f5ff style B fill:#fff4e1 style C fill:#ffe1f5 style D fill:#e1f5ff

完整流程：

sequenceDiagram participant Frontend participant HTTPHandler participant AppService participant WorkflowEngine participant StreamWriter participant SSEWriter participant LLMNode participant PluginService participant ExternalAPI Note over Frontend: 1. 前端发起 HTTP 请求 Frontend->>HTTPHandler: POST /v1/workflows/chat
{workflow_id, messages, ...} Note over HTTPHandler: 2. Handler 层处理 HTTPHandler->>HTTPHandler: 创建 SSE Writer
设置响应头 HTTPHandler->>AppService: OpenAPIChatFlowRun(req) Note over AppService: 3. 应用层启动 Workflow AppService->>AppService: 解析请求参数
创建会话/轮次 AppService->>WorkflowEngine: StreamRun(ctx, input, opts) Note over WorkflowEngine: 4. Workflow 引擎执行 WorkflowEngine->>WorkflowEngine: 创建 StreamWriter
绑定到执行上下文 WorkflowEngine->>LLMNode: Stream(ctx, input) Note over LLMNode: 5. LLM 节点流式执行 LLMNode->>LLMNode: 调用 LLM（带工具） LLM-->>LLMNode: Stream Output (逐字输出) LLMNode->>StreamWriter: Send(Message{Content: "被"}) StreamWriter->>AppService: 消息事件 AppService->>SSEWriter: Write(Event{type: "conversation.message.delta"}) SSEWriter-->>Frontend: data: {"content":"被",...} Note over LLMNode,PluginService: 6. Function Calling 调用插件 LLM-->>LLMNode: Function Call: get_news() LLMNode->>PluginService: ExecuteTool(req) PluginService->>ExternalAPI: HTTP Request ExternalAPI-->>PluginService: Response PluginService-->>LLMNode: 新闻数据 LLMNode->>StreamWriter: Send(ToolResponse) StreamWriter->>AppService: 工具响应事件 AppService->>SSEWriter: Write(Event{type: "conversation.message.delta"}) SSEWriter-->>Frontend: data: {"type":"answer",...} Note over WorkflowEngine: 7. Workflow 完成 WorkflowEngine->>StreamWriter: Send(StateMessage{Status: Completed}) StreamWriter->>AppService: 完成事件 AppService->>SSEWriter: Write(Event{type: "conversation.done"}) SSEWriter-->>Frontend: data: {"status":"completed"} SSEWriter-->>Frontend: [SSE 连接关闭] Note over Frontend: 8. 前端轮询执行状态 Frontend->>HTTPHandler: GET /api/workflow_api/get_process
?workflow_id=xxx&execute_id=xxx HTTPHandler->>AppService: GetProcess(req) AppService->>AppService: 查询执行记录
转换节点结果 AppService-->>HTTPHandler: {executeStatus, nodeResults, ...} HTTPHandler-->>Frontend: JSON Response

步骤：

  1. HTTP API 入口 ：前端发起 POST /v1/workflows/chat 请求
  2. 创建 SSE 连接 ：Handler 层创建 SSE Writer，设置响应头为 text/event-stream
  3. 启动 Workflow：应用层解析参数，创建会话和轮次，调用领域服务执行 Workflow
  4. 创建消息通道：Workflow 引擎创建 StreamWriter/StreamReader Pipe，绑定到执行上下文
  5. LLM 节点构建：解析插件配置，构建工具列表和回调处理器
  6. LLM 节点执行 ：从执行上下文获取 StreamWriter，设置到 llmRef.realtimeWriter
  7. 流式输出 ：LLM 逐字输出时，回调处理器通过 llmRef.realtimeWriter.Send() 发送消息
  8. Function Calling：LLM 生成工具调用时，执行插件工具，回调处理器发送工具响应
  9. 消息流转：消息通过 Pipe 传递到应用层，转换为 SSE 事件格式
  10. 推送给前端：Handler 层循环接收消息，通过 SSE Writer 推送给前端

4.3.1 HTTP Handler 接收请求

代码位置：backend/api/handler/coze/workflow_service.go:1091

go 复制代码
// @router /v1/workflows/chat [POST]
func OpenAPIChatFlowRun(ctx context.Context, c *app.RequestContext) {
    // 1. 验证请求参数
    var req workflow.ChatFlowRunRequest
    err = c.BindAndValidate(&req)

    // 2. 创建 SSE Writer，设置响应头
    w := sse.NewWriter(c)
    c.SetContentType("text/event-stream; charset=utf-8")
    c.Response.Header.Set("Cache-Control", "no-cache")
    c.Response.Header.Set("Connection", "keep-alive")

    // 3. 调用应用服务启动 Workflow，返回 StreamReader
    sr, err := appworkflow.SVC.OpenAPIChatFlowRun(ctx, &req)

    // 4. 循环接收消息并发送 SSE 事件
    sendChatFlowStreamRunSSE(ctx, w, sr)
}

4.3.2 SSE 事件发送循环

代码位置：backend/api/handler/coze/workflow_service.go

go 复制代码
func sendChatFlowStreamRunSSE(ctx context.Context, w *sse.Writer,
    sr *schema.StreamReader[[]*workflow.ChatFlowRunResponse]) {
    defer func() {
        _ = w.Close()
        sr.Close()
    }()

    seq := int64(1)
    for {
        // 从 StreamReader 接收消息（阻塞等待）
        respList, err := sr.Recv()

        if err != nil {
            if errors.Is(err, io.EOF) {
                break  // 流结束
            }
            w.Write(&sse.Event{Type: "error", Data: []byte(err.Error())})
            return
        }

        // 将每个响应转换为 SSE 事件并发送
        for _, resp := range respList {
            event := &sse.Event{
                ID:   strconv.FormatInt(seq, 10),
                Type: resp.Event,
                Data: []byte(resp.Data),
            }
            w.Write(event)
            seq++
        }
    }
}

说明：

  • sr.Recv() 阻塞等待，直到有消息写入 StreamWriter
  • 消息通过 Pipe 的 channel buffer 异步传递，实现实时流式输出
  • 每个消息转换为 SSE 事件格式（event: type\ndata: json\n\n）

4.3.3 应用层启动 Workflow

代码位置：backend/application/workflow/chatflow.go:473

应用层负责：

  1. 解析请求参数，创建会话和轮次
  2. 调用领域服务执行 Workflow
  3. 将 StreamReader[*entity.Message] 转换为 StreamReader[[]*ChatFlowRunResponse]
go 复制代码
func (w *ApplicationService) OpenAPIChatFlowRun(ctx context.Context, req *workflow.ChatFlowRunRequest) (
    _ *schema.StreamReader[[]*workflow.ChatFlowRunResponse], err error) {

    // 1. 解析业务参数
    workflowID := mustParseInt64(req.GetWorkflowID())
    // ... 解析其他参数 ...

    // 2. 创建会话和轮次
    conversationID, sectionID, err := w.getOrCreateConversation(ctx, ...)
    roundID, err := crossagentrun.DefaultSVC().Create(ctx, ...)

    // 3. 构建执行配置
    exeCfg := workflowModel.ExecuteConfig{
        ID:            workflowID,
        SyncPattern:   workflowModel.SyncPatternStream,
        ConversationID: ptr.Of(conversationID),
        RoundID:        ptr.Of(roundID),
        // ...
    }

    // 4. 调用领域服务执行 Workflow，返回 StreamReader
    sr, err := GetWorkflowDomainSVC().StreamExecute(ctx, exeCfg, parameters)

    // 5. 将 entity.Message 转换为 ChatFlowRunResponse
    return schema.StreamReaderWithConvert(sr, w.convertToChatFlowRunResponseList(ctx, ...)), nil
}

说明：

  • StreamExecute 返回 StreamReader[*entity.Message]，需要转换为 SSE 格式
  • StreamReaderWithConvert 在每次 Recv() 时调用转换函数
  • 转换函数处理不同类型的消息（状态消息、数据消息等），生成对应的 SSE 事件

4.3.4 消息转换函数

代码位置：backend/application/workflow/chatflow.go:937

转换函数将 entity.Message 转换为 SSE 事件格式：

go 复制代码
func (w *ApplicationService) convertToChatFlowRunResponseList(ctx context.Context, info convertToChatFlowInfo)
    func(msg *entity.Message) (responses []*workflow.ChatFlowRunResponse, err error) {

    return func(msg *entity.Message) (responses []*workflow.ChatFlowRunResponse, err error) {
        // 处理状态消息（Workflow 开始/完成/失败）
        if msg.StateMessage != nil {
            switch msg.StateMessage.Status {
            case entity.WorkflowSuccess:
                return []*workflow.ChatFlowRunResponse{
                    {Event: string(vo.ChatFlowCompleted), Data: ...},
                    {Event: string(vo.ChatFlowDone), Data: ...},
                }, nil
            case entity.WorkflowFailed:
                return []*workflow.ChatFlowRunResponse{
                    {Event: string(vo.ChatFlowError), Data: ...},
                }, nil
            case entity.WorkflowRunning:
                return []*workflow.ChatFlowRunResponse{
                    {Event: string(vo.ChatFlowCreated), Data: ...},
                    {Event: string(vo.ChatFlowInProgress), Data: ...},
                }, nil
            }
        }

        // 处理数据消息（LLM 增量输出）
        if msg.DataMessage != nil && msg.Type == entity.Answer {
            deltaData, _ := sonic.MarshalString(&vo.MessageDetail{
                Content: msg.Content,  // 增量内容（如 "被"）
                // ...
            })

            if !msg.Last {
                // 增量输出：返回 delta 事件
                return []*workflow.ChatFlowRunResponse{
                    {Event: string(vo.ChatFlowMessageDelta), Data: deltaData},
                }, nil
            } else {
                // 完成输出：返回 delta + completed 事件
                return []*workflow.ChatFlowRunResponse{
                    {Event: string(vo.ChatFlowMessageDelta), Data: deltaData},
                    {Event: string(vo.ChatFlowMessageCompleted), Data: completeData},
                }, nil
            }
        }

        return nil, schema.ErrNoValue  // 跳过该消息
    }
}

说明：

  • schema.ErrNoValue 表示跳过该消息，不会发送给前端
  • 增量消息（msg.Last == false）只发送 delta 事件
  • 完成消息（msg.Last == true）发送 delta + completed 事件

4.3.5 Workflow 引擎创建 StreamWriter

代码位置：backend/domain/workflow/service/executable_impl.go:454

创建 StreamWriter/StreamReader Pipe，并将 StreamWriter 绑定到执行上下文：

go 复制代码
func (i *impl) StreamExecute(ctx context.Context, config workflowModel.ExecuteConfig, input map[string]any)
    (*schema.StreamReader[*entity.Message], error) {

    // 1. 获取 Workflow 实体并转换为 WorkflowSchema
    wfEntity, err := i.Get(ctx, &vo.GetPolicy{...})
    workflowSC, err := adaptor.CanvasToWorkflowSchema(ctx, c)

    // 2. 创建 Workflow 对象（编译节点为可执行的 Runner）
    wf, err := compose.NewWorkflow(ctx, workflowSC, wfOpts...)

    // 3. 创建 StreamWriter 和 StreamReader（Pipe）
    sr, sw := schema.Pipe[*entity.Message](10)  // 缓冲区大小为 10

    // 4. 准备执行上下文（传入 StreamWriter）
    cancelCtx, executeID, opts, _, err := compose.NewWorkflowRunner(
        wfEntity.GetBasic(), workflowSC, config,
        compose.WithStreamWriter(sw),  // StreamWriter 传入 WorkflowRunner
    ).Prepare(ctx)

    // 5. 异步执行 Workflow（StreamWriter 会通过回调实时发送消息）
    wf.AsyncRun(cancelCtx, input, opts...)

    // 6. 返回 StreamReader（应用层会从这个 Reader 接收消息）
    return sr, nil
}

说明：

  • schema.Pipe[*entity.Message](10) 创建一对 StreamWriter/StreamReader，通过 channel buffer 连接
  • compose.WithStreamWriter(sw) 将 StreamWriter 传入 WorkflowRunner，最终绑定到执行上下文
  • wf.AsyncRun() 异步执行，不会阻塞；消息通过 StreamWriter 实时发送
  • 返回的 sr 是 StreamReader，应用层通过 sr.Recv() 接收消息

4.3.6 StreamWriter 绑定到执行上下文

代码位置：backend/domain/workflow/internal/compose/workflow_run.go:107

go 复制代码
func (r *WorkflowRunner) Prepare(ctx context.Context) (...) {
    // 1. 生成执行 ID
    executeID, err := repo.GenID(ctx)

    // 2. 构建执行选项（包含回调处理器，传入 StreamWriter）
    composeOpts, err := r.designateOptions(ctx)
    // ...
}

代码位置：backend/domain/workflow/internal/compose/designate_option.go:40

go 复制代码
func (r *WorkflowRunner) designateOptions(ctx context.Context) ([]einoCompose.Option, error) {
    streamWriter := r.sw  // 从 WorkflowRunner 获取 StreamWriter

    // 创建根回调处理器（传入 StreamWriter）
    rootHandler := execute.NewRootWorkflowHandler(
        // ...
        streamWriter,  // StreamWriter 传入回调处理器
    )

    opts := []einoCompose.Option{einoCompose.WithCallbacks(rootHandler)}

    // 为每个节点添加回调处理器
    for key := range workflowSC.GetAllNodes() {
        ns := workflowSC.GetAllNodes()[key]
        if ns.Type == entity.NodeTypeLLM {
            // 为 LLM 节点添加工具回调选项
            llmNodeOpts, err := llmToolCallbackOptions(ctx, ns, eventChan, container)
            opts = append(opts, llmNodeOpts...)
        }
    }

    return opts, nil
}

代码位置：backend/domain/workflow/internal/execute/callback.go:76

go 复制代码
func NewRootWorkflowHandler(..., streamWriter *schema.StreamWriter[*entity.Message]) callbacks.Handler {
    return &WorkflowHandler{
        // ...
        streamWriter: streamWriter,  // 保存 StreamWriter
    }
}

说明：

  • StreamWriter 通过 designateOptions 传入根回调处理器（WorkflowHandler）
  • WorkflowHandler 将 StreamWriter 保存到执行上下文（exeCtx.RootCtx.StreamWriter）
  • LLM 节点在执行时可以从执行上下文获取 StreamWriter

4.3.7 LLM 节点构建（准备工具列表）

LLM 节点在构建时（Build 方法）准备工具列表和回调处理器，这是 Function Calling 的基础。

代码位置：backend/domain/workflow/internal/nodes/llm/llm.go:385

go 复制代码
func (c *Config) Build(ctx context.Context, ns *schema2.NodeSchema, _ ...schema2.BuildOption) (any, error) {
    var (
        tools                 []tool.BaseTool
        toolCallbackHandler   callbacks.Handler
        llmRef                *LLM  // 引用（用于回调访问 realtimeWriter）
    )

    // 1. 构建 ChatModel
    chatModel, info, err := modelbuilder.BuildModelByID(ctx, c.LLMParams.ModelType, ...)

    // 2. 处理 Function Calling 参数（构建插件工具列表）
    fcParams := c.FCParam
    if fcParams != nil && fcParams.PluginFCParam != nil {
        // 2.1 构建插件工具请求
        pluginToolsInvokableReq := make(map[int64]*wrapPlugin.ToolsInvokableRequest)
        for _, p := range fcParams.PluginFCParam.PluginList {
            pid, _ := strconv.ParseInt(p.PluginID, 10, 64)
            toolID, _ := strconv.ParseInt(p.ApiId, 10, 64)
            // ... 构建请求 ...
        }

        // 2.2 获取插件工具列表（转换为 InvokableTool）
        inInvokableTools := make([]tool.BaseTool, 0)
        for _, req := range pluginToolsInvokableReq {
            toolMap, err := wrapPlugin.GetPluginInvokableTools(ctx, req)
            for _, t := range toolMap {
                inInvokableTools = append(inInvokableTools, newInvokableTool(t))
            }
        }
    // 执行 funcation calling 时 eino 框架会调用 tool.InvokableRun 函数
        tools = append(tools, inInvokableTools...)
    }

    // 3. 构建 LLM Graph
    g := compose.NewGraph[map[string]any, map[string]any](...)

    // 4. 根据是否有工具选择不同的节点类型
    if len(tools) > 0 {
        // 4.1 有工具：创建 React Agent（ReAct 模式）
        m, ok := modelWithInfo.(model.ToolCallingChatModel)
        reactConfig := react.AgentConfig{
            ToolCallingModel: m,
            ToolsConfig:      compose.ToolsNodeConfig{Tools: tools},  // 传入工具列表
            MaxStep:          100,
        }
        reactAgent, err := react.NewAgent(ctx, &reactConfig)
        agentNode, opts := reactAgent.ExportGraph()
        _ = g.AddGraphNode(llmNodeKey, agentNode, opts...)
    } else {
        // 4.2 无工具：直接添加 ChatModel 节点
        _ = g.AddChatModelNode(llmNodeKey, modelWithInfo)
    }

    // 5. 创建工具回调处理器（用于实时流式输出）
    if len(tools) >= 0 {
        toolCallbackHandler = callbacks2.NewHandlerHelper().
            ChatModel(&callbacks2.ModelCallbackHandler{
                OnEndWithStreamOutput: func(ctx context.Context, info *callbacks.RunInfo,
                    output *schema.StreamReader[*model.CallbackOutput]) context.Context {
                    // 流式输出处理，发送实时消息
                    go func() {
                        for {
                            frame, err := output.Recv()
                            if errors.Is(err, io.EOF) {
                                break
                            }
                            if frame.Message.Content != "" {
                                //  实时发送消息到 StreamWriter
                                if llmRef != nil && llmRef.realtimeWriter != nil {
                                    dataMsg := &entity.DataMessage{
                                        Type:      entity.Answer,
                                        Content:   frame.Message.Content,  // 增量内容（如 "被"）
                                        // ...
                                    }
                                    llmRef.realtimeWriter.Send(&entity.Message{DataMessage: dataMsg}, nil)
                                }
                            }
                        }
                    }()
                    return ctx
                },
            }).
            Tool(&callbacks2.ToolCallbackHandler{
                OnStart: func(ctx context.Context, info *callbacks.RunInfo, input *tool.CallbackInput) context.Context {
                    //  发送工具调用开始事件
                    if llmRef != nil && llmRef.realtimeWriter != nil {
                        // ... 构建 FunctionCall 消息 ...
                        llmRef.realtimeWriter.Send(&entity.Message{DataMessage: dataMsg}, nil)
                    }
                    return ctx
                },
                OnEnd: func(ctx context.Context, info *callbacks.RunInfo, output *tool.CallbackOutput) context.Context {
                    //  发送工具调用结束事件
                    if llmRef != nil && llmRef.realtimeWriter != nil {
                        // ... 构建 ToolResponse 消息 ...
                        llmRef.realtimeWriter.Send(&entity.Message{DataMessage: dataMsg}, nil)
                    }
                    return ctx
                },
            }).Handler()
    }

    // 6. 编译 Graph 为可执行的 Runner
    r, err := g.Compile(ctx, compileOpts...)

    // 7. 创建 LLM 节点实例
    llm := &LLM{
        r:                   r,
        toolCallbackHandler: toolCallbackHandler,  // 保存回调处理器
    }

    // 8. 设置引用，使回调可以访问 realtimeWriter
    llmRef = llm

    return llm, nil
}

说明：

  • 工具列表构建 ：从 FCParam.PluginFCParam.PluginList 解析插件配置，调用 wrapPlugin.GetPluginInvokableTools() 获取工具
  • React Agent：如果有工具，创建 React Agent（ReAct 模式），否则使用普通 ChatModel
  • 回调处理器 ：在构建时创建 toolCallbackHandler，包含 ChatModel.OnEndWithStreamOutput 和 Tool.OnStart/OnEnd 回调
  • llmRef 引用 ：通过 llmRef 引用，回调处理器可以访问 llmRef.realtimeWriter（在执行时设置）

4.3.8 LLM 节点执行（获取 StreamWriter）

代码位置：backend/domain/workflow/internal/nodes/llm/llm.go:1455

LLM 节点在执行时（Stream 方法）从执行上下文获取 StreamWriter，并设置到 llmRef.realtimeWriter：

go 复制代码
func (l *LLM) Stream(ctx context.Context, in map[string]any, opts ...nodes.NodeOption)
    (out *schema.StreamReader[map[string]any], err error) {

    // 1. 准备执行选项
    composeOpts, resumingEvent, err := l.prepare(ctx, in, opts...)

    // 2. 从执行上下文获取 StreamWriter
    exeCtx := execute.GetExeCtx(ctx)
    if exeCtx != nil && exeCtx.RootCtx.StreamWriter != nil {
        l.realtimeWriter = exeCtx.RootCtx.StreamWriter  // 设置到 LLM 实例
        logs.Infof("✅ [LLM Stream] Found StreamWriter in execute context")
    }

    // 3. 添加工具回调处理器（回调会使用 realtimeWriter 发送消息）
    if l.toolCallbackHandler != nil {
        composeOpts = append(composeOpts, compose.WithCallbacks(l.toolCallbackHandler))
    }

    // 4. 调用 LLM Graph 的 Stream 方法（如果 LLM 生成 Function Call，会自动调用工具）
    out, err = l.r.Stream(ctx, in, composeOpts...)

    return out, nil
}

说明：

  • execute.GetExeCtx(ctx) 获取执行上下文，其中包含 RootCtx.StreamWriter
  • l.realtimeWriter = exeCtx.RootCtx.StreamWriter 将 StreamWriter 设置到 LLM 实例
  • 回调处理器（在 Build 时创建）通过 llmRef.realtimeWriter 访问 StreamWriter
  • 当 LLM 流式输出或工具调用时，回调处理器会调用 llmRef.realtimeWriter.Send() 发送消息

4.3.9 消息发送时机

代码位置：backend/domain/workflow/internal/nodes/llm/llm.go:877

回调处理器在以下时机调用 llmRef.realtimeWriter.Send()：

1. LLM 流式输出时 （ChatModel.OnEndWithStreamOutput）：

go 复制代码
ChatModel(&callbacks2.ModelCallbackHandler{
    OnEndWithStreamOutput: func(ctx context.Context, info *callbacks.RunInfo,
        output *schema.StreamReader[*model.CallbackOutput]) context.Context {

        go func() {
            for {
                frame, err := output.Recv()  // 从 LLM 流式输出接收
                if errors.Is(err, io.EOF) {
                    break
                }

                if frame.Message.Content != "" {
                    //  实时发送消息到 StreamWriter
                    if llmRef != nil && llmRef.realtimeWriter != nil {
                        dataMsg := &entity.DataMessage{
                            Type:      entity.Answer,
                            Content:   frame.Message.Content,  // 增量内容（如 "被"）
                            NodeType:  entity.NodeTypeLLM,
                            ExecuteID: exeCtx.RootExecuteID,
                            NodeID:    string(exeCtx.NodeKey),
                        }
                        // 发送到 StreamWriter（写入 channel buffer）
                        llmRef.realtimeWriter.Send(&entity.Message{DataMessage: dataMsg}, nil)
                    }
                }
            }
        }()
        return ctx
    },
})

2. 工具调用开始时 （Tool.OnStart）：

go 复制代码
Tool(&callbacks2.ToolCallbackHandler{
    OnStart: func(ctx context.Context, info *callbacks.RunInfo, input *tool.CallbackInput) context.Context {
        //  发送工具调用开始事件
        if llmRef != nil && llmRef.realtimeWriter != nil {
            dataMsg := &entity.DataMessage{
                Type:      entity.FunctionCall,
                FunctionCall: &entity.FunctionCallInfo{
                    Name:      info.Name,
                    CallID:    compose.GetToolCallID(ctx),
                    Arguments: parseArguments(input.ArgumentsInJSON),
                },
            }
            // 发送到 StreamWriter
            llmRef.realtimeWriter.Send(&entity.Message{DataMessage: dataMsg}, nil)
        }
        return ctx
    },
})

3. 工具调用结束时 （Tool.OnEnd）：

go 复制代码
OnEnd: func(ctx context.Context, info *callbacks.RunInfo, output *tool.CallbackOutput) context.Context {
    //  发送工具调用结束事件
    if llmRef != nil && llmRef.realtimeWriter != nil {
        dataMsg := &entity.DataMessage{
            Type:      entity.ToolResponse,
            ToolResponse: &entity.ToolResponseInfo{
                Name:     info.Name,
                CallID:   compose.GetToolCallID(ctx),
                Response: output.OutputInJSON,
            },
        }
        // 发送到 StreamWriter
        llmRef.realtimeWriter.Send(&entity.Message{DataMessage: dataMsg}, nil)
    }
    return ctx
},

说明：

  • llmRef.realtimeWriter.Send() 将消息写入 Pipe 的 channel buffer
  • 消息会立即被 StreamReader 接收（如果应用层正在 Recv()）
  • 回调处理器在独立的 goroutine 中运行，不会阻塞 LLM 执行

4.3.10 消息接收与 SSE 发送

1. 消息接收路径

完整路径：

flowchart LR A[llmRef.realtimeWriter
Send msg, nil] -->|写入| B[Channel Buffer] B -->|Recv| C[StreamReader
Workflow 层] C -->|应用层循环接收| D[应用层转换函数
convertToChatFlowRunResponseList] D -->|转换为 SSE 格式| E[StreamReader
SSE 层] E -->|Handler 层循环接收| F[SSE Writer
Write event] F -->|发送| G[前端 SSE 连接] style A fill:#e1f5ff style B fill:#ffe1f5 style C fill:#fff4e1 style D fill:#e1ffe1 style E fill:#fff4e1 style F fill:#ffe1f5 style G fill:#e1f5ff

代码位置：backend/application/workflow/chatflow.go:918

go 复制代码
// 应用层调用领域服务执行 Workflow（返回 StreamReader）
sr, err := GetWorkflowDomainSVC().StreamExecute(ctx, exeCfg, parameters)

// 将 Workflow 消息 StreamReader 转换为 SSE 响应 StreamReader
return schema.StreamReaderWithConvert(sr, w.convertToChatFlowRunResponseList(ctx, ...)), nil

代码位置：backend/api/handler/coze/workflow_service.go:724

go 复制代码
func sendChatFlowStreamRunSSE(ctx context.Context, w *sse.Writer,
    sr *schema.StreamReader[[]*workflow.ChatFlowRunResponse]) {
    for {
        // 从 StreamReader 接收消息（阻塞等待）
        respList, err := sr.Recv()

        if errors.Is(err, io.EOF) {
            break  // 流结束
        }

        // 将每个响应转换为 SSE 事件并发送给前端
        for _, resp := range respList {
            event := &sse.Event{
                ID:   strconv.FormatInt(seq, 10),
                Type: resp.Event,
                Data: []byte(resp.Data),
            }
            w.Write(event)
            seq++
        }
    }
}

说明：

  • sr.Recv() 阻塞等待，直到有消息写入 StreamWriter
  • StreamReaderWithConvert 在每次 Recv() 时调用转换函数
  • 转换函数将 entity.Message 转换为 ChatFlowRunResponse，包含事件类型和 JSON 数据
  • SSE Writer 将事件写入 HTTP 响应流，前端通过 EventSource API 接收
2. 消息流转时序图
sequenceDiagram participant LLMCallback as LLM 回调处理器 participant SW as StreamWriter participant Buffer as Channel Buffer participant SR1 as StreamReader (Workflow) participant App as 应用层转换 participant SR2 as StreamReader (SSE) participant Handler as Handler 层 participant Frontend as 前端 Note over LLMCallback: LLM 流式输出 LLMCallback->>SW: Send(Message{Content: "被"}) SW->>Buffer: 写入 channel buffer Note over SR1: 应用层循环接收 SR1->>Buffer: Recv() (阻塞等待) Buffer-->>SR1: Message{Content: "被"} SR1->>App: 转换函数调用 App->>App: convertToChatFlowRunResponseList() App-->>SR2: ChatFlowRunResponse{Event: "delta", Data: "..."} Note over Handler: Handler 层循环接收 SR2->>Handler: Recv() Handler->>Handler: 构建 SSE Event Handler->>Frontend: Write(event: delta\ndata: {...}) Frontend-->>Frontend: 显示 "被"

4.3.11 插件工具执行（Function Calling）

当 LLM 生成 Function Call 时，eino 框架自动调用工具的 InvokableRun 方法。

1. 工具包装器

代码位置：backend/domain/workflow/internal/nodes/llm/plugin.go:32

go 复制代码
func newInvokableTool(pl crossplugin.InvokableTool) tool.InvokableTool {
    return &pluginInvokableTool{
        pluginInvokableTool: pl,
    }
}

func (p pluginInvokableTool) InvokableRun(ctx context.Context, argumentsInJSON string, opts ...tool.Option) (string, error) {
    //  获取执行配置（从 Workflow 上下文）
    execCfg := execute.GetExecuteConfig(opts...)

    //  调用插件服务执行工具
    return p.pluginInvokableTool.PluginInvoke(ctx, argumentsInJSON, execCfg)
}
2. 插件工具执行

代码位置：backend/domain/workflow/plugin/plugin.go:338

go 复制代码
func (p *pluginInvokeTool) PluginInvoke(ctx context.Context, argumentsInJSON string,
    cfg workflowModel.ExecuteConfig) (string, error) {

    // 1. 构建执行请求
    req := &model.ExecuteToolRequest{
        UserID:          conv.Int64ToStr(cfg.Operator),
        PluginID:        p.pluginEntity.PluginID,
        ToolID:          p.toolInfo.ID,
        ExecScene:       consts.ExecSceneOfWorkflow,
        ArgumentsInJson: argumentsInJSON,  // LLM 生成的参数 JSON
    }

    // 2. 执行工具（统一执行入口）
    r, err := crossplugin.DefaultSVC().ExecuteTool(ctx, req, execOpts...)

    // 3. 返回裁剪后的响应（JSON 字符串，供 LLM 继续推理）
    return r.TrimmedResp, nil
}

说明：

  • argumentsInJSON 是 LLM 根据工具 Schema 生成的参数 JSON
  • ExecuteTool 是统一执行入口，会根据插件类型选择 HTTP/MCP/Custom 执行器
  • TrimmedResp 是根据响应 Schema 裁剪后的 JSON，只包含 LLM 需要的字段

4.3.12 统一执行入口（PluginService.ExecuteTool）

所有插件执行都通过 PluginService.ExecuteTool() 统一入口，无论插件类型是 HTTP、MCP 还是 Custom。下面分析从统一入口到具体执行器的完整流程。

1. ExecuteTool 主流程
go 复制代码
func (p *pluginServiceImpl) ExecuteTool(ctx context.Context, req *model.ExecuteToolRequest, opts ...model.ExecuteToolOpt) (resp *model.ExecuteToolResponse, err error) {
    // 1. 解析执行选项
    opt := &model.ExecuteToolOption{}
    for _, fn := range opts {
        fn(opt)
    }

    // 2. 构建工具执行器（根据执行场景获取插件和工具信息）
    executor, err := p.buildToolExecutor(ctx, req, opt)
    if err != nil {
        return nil, errorx.Wrapf(err, "buildToolExecutor failed")
    }

    // 3. 获取认证信息（如果需要 OAuth，会尝试获取 Access Token）
    authInfo := executor.plugin.GetAuthInfo()
    accessToken, authURL, err := p.acquireAccessTokenIfNeed(ctx, req, authInfo, executor.tool.Operation)
    if err != nil {
        return nil, errorx.Wrapf(err, "acquireAccessToken failed")
    }

    // 4. 执行工具（调用具体的 Invocation 实现）
    result, err := executor.execute(ctx, req.ArgumentsInJson, accessToken, authURL)
    if err != nil {
        return nil, errorx.Wrapf(err, "execute tool failed")
    }

    // 5. 工具调试场景下，更新工具的调试状态
    if req.ExecScene == consts.ExecSceneOfToolDebug {
        err = p.toolRepo.UpdateDraftTool(ctx, &entity.ToolInfo{
            ID:          req.ToolID,
            DebugStatus: ptr.Of(common.APIDebugStatus_DebugPassed),
        })
        if err != nil {
            logs.CtxErrorf(ctx, "UpdateDraftTool failed, tooID=%d, err=%v", req.ToolID, err)
        }
    }

    // 6. 自动生成响应 Schema（可选）
    var respSchema openapi3.Responses
    if opt.AutoGenRespSchema {
        respSchema, err = p.genToolResponseSchema(ctx, result.RawResp)
        if err != nil {
            return nil, errorx.Wrapf(err, "genToolResponseSchema failed")
        }
    }

    // 7. 构建并返回响应
    resp = &model.ExecuteToolResponse{
        Tool:        executor.tool,      // 工具信息
        Request:     result.Request,     // 请求字符串（用于日志）
        RawResp:     result.RawResp,     // 原始响应
        TrimmedResp: result.TrimmedResp, // 裁剪后的响应（根据 Schema）
        RespSchema:  respSchema,        // 响应 Schema
    }

    return resp, nil
}

说明：

  • ExecuteTool 是统一执行入口，所有插件类型（HTTP/MCP/Custom）都通过此方法执行
  • 执行流程：
flowchart LR A[构建执行器
buildToolExecutor] -->|获取插件和工具信息| B[获取认证信息
acquireAccessTokenIfNeed] B -->|OAuth/API Key| C[执行工具
executor.execute] C -->|调用 Invocation| D[处理响应
processResponse] D -->|返回结果| E[ExecuteToolResponse] style A fill:#e1f5ff style B fill:#fff4e1 style C fill:#ffe1f5 style D fill:#e1ffe1 style E fill:#e1f5ff
  • executor.execute() 会根据插件类型调用对应的 Invocation 实现
2. buildToolExecutor（构建工具执行器）
go 复制代码
func (p *pluginServiceImpl) buildToolExecutor(ctx context.Context, req *model.ExecuteToolRequest, opt *model.ExecuteToolOption) (impl *toolExecutor, err error) {
    // 1. 验证用户 ID
    if req.UserID == "" {
        return nil, errorx.New(errno.ErrPluginExecuteToolFailed, errorx.KV(errno.PluginMsgKey, "userID is required"))
    }

    var (
        pl *entity.PluginInfo  // 插件信息
        tl *entity.ToolInfo    // 工具信息
    )

    // 2. 根据执行场景获取插件和工具信息
    switch req.ExecScene {
    case consts.ExecSceneOfOnlineAgent:
        // 在线 Agent：从版本表获取工具配置
        pl, tl, err = p.getOnlineAgentPluginInfo(ctx, req, opt)
    case consts.ExecSceneOfDraftAgent:
        // 草稿 Agent：从草稿表获取工具配置，并合并 Agent 的自定义配置
        pl, tl, err = p.getDraftAgentPluginInfo(ctx, req, opt)
    case consts.ExecSceneOfToolDebug:
        // 工具调试：从草稿表获取
        pl, tl, err = p.getToolDebugPluginInfo(ctx, req, opt)
    case consts.ExecSceneOfWorkflow:
        // Workflow：根据 ExecDraftTool 标志决定从草稿表还是在线表获取
        pl, tl, err = p.getWorkflowPluginInfo(ctx, req, opt)
    default:
        return nil, fmt.Errorf("invalid execute scene '%s'", req.ExecScene)
    }
    if err != nil {
        return nil, err
    }

    // 3. 构建工具执行器
    impl = &toolExecutor{
        execScene:                  req.ExecScene,                    // 执行场景
        userID:                     req.UserID,                      // 用户 ID
        conversationID:             opt.ConversationID,              // 会话 ID（用于 HTTP Header）
        plugin:                     pl,                               // 插件信息
        tool:                       tl,                               // 工具信息
        projectInfo:                opt.ProjectInfo,                 // 项目信息（用于变量引用）
        invalidRespProcessStrategy: opt.InvalidRespProcessStrategy,  // 响应处理策略
        oss:                        p.oss,                            // OSS 存储（用于文件 URI 转换）
    }

    // 4. 如果提供了自定义 Operation，使用自定义的（用于 Agent 自定义配置）
    if opt.Operation != nil {
        impl.tool.Operation = opt.Operation
    }

    return impl, nil
}

说明：

  • 根据执行场景（在线 Agent/草稿 Agent/Workflow/工具调试）获取插件和工具信息
  • 不同场景的数据来源不同（版本表/草稿表/SaaS）
  • 构建 toolExecutor 结构，包含插件信息、工具信息、项目信息等
3. getWorkflowPluginInfo 示例（Workflow 场景）
go 复制代码
func (p *pluginServiceImpl) getWorkflowPluginInfo(ctx context.Context, req *model.ExecuteToolRequest,
    execOpt *model.ExecuteToolOption) (pl *entity.PluginInfo, tl *entity.ToolInfo, err error) {

    // 1. 检查是否来自 SaaS
    if req.PluginFrom != nil && *req.PluginFrom == bot_common.PluginFrom_FromSaas {
        // 从 SaaS 获取插件和工具信息
        tools, plugin, err := p.toolRepo.BatchGetSaasPluginToolsInfo(ctx, []int64{req.PluginID})
        // ... 查找对应的工具
        return pl, tl, nil
    }

    // 2. 检查是否执行草稿工具
    if req.ExecDraftTool {
        // 从草稿表获取
        pl, exist, err := p.pluginRepo.GetDraftPlugin(ctx, req.PluginID)
        tl, exist, err := p.toolRepo.GetDraftTool(ctx, req.ToolID)
        return pl, tl, nil
    }

    // 3. 从在线表获取（支持版本）
    if execOpt.ToolVersion == "" {
        // 获取最新版本
        pl, exist, err := p.pluginRepo.GetOnlinePlugin(ctx, req.PluginID)
        tl, exist, err := p.toolRepo.GetOnlineTool(ctx, req.ToolID)
    } else {
        // 获取指定版本
        pl, exist, err := p.pluginRepo.GetVersionPlugin(ctx, model.VersionPlugin{
            PluginID: req.PluginID,
            Version:  execOpt.ToolVersion,
        })
        tl, exist, err := p.toolRepo.GetVersionTool(ctx, model.VersionTool{
            ToolID:  req.ToolID,
            Version: execOpt.ToolVersion,
        })
    }

    return pl, tl, nil
}
4. toolExecutor.execute（执行工具）

代码位置：backend/domain/plugin/service/exec_tool.go:610

toolExecutor.execute() 是实际执行工具的方法，根据插件类型调用对应的 Invocation 实现：

go 复制代码
func (t *toolExecutor) execute(ctx context.Context, argumentsInJson, accessToken, authURL string) (resp *ExecuteResponse, err error) {
    // 1. 验证参数
    if argumentsInJson == "" {
        return nil, errorx.New(errno.ErrPluginExecuteToolFailed,
            errorx.KV(errno.PluginMsgKey, "argumentsInJson is required"))
    }

    // 2. 🔑 构建 InvocationArgs（参数分组、公共参数注入、默认值处理等）
    invocation, err := tool.NewInvocationArgs(ctx, &tool.InvocationArgsBuilder{
        ArgsInJson:     argumentsInJson,
        ProjectInfo:    t.projectInfo,
        UserID:         t.userID,
        Plugin:         t.plugin,
        Tool:           t.tool,
        PluginManifest: t.plugin.Manifest,
        ServerURL:      t.plugin.GetServerURL(),
        AuthInfo: &tool.AuthInfo{
            OAuth: &tool.OAuthInfo{
                AccessToken: accessToken,
                AuthURL:     authURL,
            },
            MetaInfo: t.plugin.GetAuthInfo(),
        },
    })
    if err != nil {
        return nil, err
    }

    // 3. 🔑 文件 URI 转换（非调试场景）
    if t.execScene != consts.ExecSceneOfToolDebug {
        // 将文件 URI 转换为可访问的 URL
        err = invocation.AssembleFileURIToURL(ctx, t.oss)
        if err != nil {
            return nil, err
        }
    }

    // 4. 🔑 根据插件来源选择执行器
    var requestStr, rawResp string
    if t.plugin.Source != nil && *t.plugin.Source == bot_common.PluginFrom_FromSaas {
        // SaaS 插件：使用 SaaS 调用实现
        requestStr, rawResp, err = tool.NewSaasCallImpl().Do(ctx, invocation)
    } else {
        // 🔑 普通插件：根据插件类型选择执行器（HTTP/MCP/Custom）
        requestStr, rawResp, err = newToolInvocation(t).Do(ctx, invocation)
    }

    if err != nil {
        return nil, err
    }

    // 5. 处理空响应
    const defaultResp = "{}"
    if rawResp == "" {
        return &ExecuteResponse{
            Request:     requestStr,
            TrimmedResp: defaultResp,
            RawResp:     defaultResp,
        }, nil
    }

    // 6. 🔑 处理响应（根据 Schema 裁剪，只返回 LLM 需要的字段）
    trimmedResp, err := t.processResponse(ctx, rawResp)
    if err != nil {
        return nil, err
    }
    if trimmedResp == "" {
        trimmedResp = defaultResp
    }

    return &ExecuteResponse{
        Request:     requestStr,     // 请求字符串（用于日志）
        TrimmedResp: trimmedResp,    // 裁剪后的响应（根据 Schema）
        RawResp:     rawResp,        // 原始响应
    }, nil
}

说明：

  • InvocationArgs 构建：包含参数分组、公共参数注入、默认值处理、变量引用等
  • 文件 URI 转换：非调试场景下，将文件 URI 转换为可访问的 OSS URL
  • 执行器路由 ：SaaS 插件使用 SaasCallImpl，普通插件根据类型使用 newToolInvocation() 路由
  • 响应处理：根据响应 Schema 裁剪，只返回 LLM 需要的字段
5. newToolInvocation（根据插件类型选择执行器）

代码位置：backend/domain/plugin/service/exec_tool.go:597

路由逻辑，根据插件类型实例化对应的执行器：

go 复制代码
func newToolInvocation(t *toolExecutor) tool.Invocation {
    switch t.plugin.Manifest.API.Type {
    case consts.PluginTypeOfCloud:
        // HTTP 插件：使用 HTTP 调用实现
        return tool.NewHttpCallImpl(t.conversationID)
    case consts.PluginTypeOfMCP:
        // MCP 插件：使用 MCP 调用实现（官方未实现，我们已实现）
        return tool.NewMcpCallImpl()
    case consts.PluginTypeOfCustom:
        // 自定义插件：使用自定义调用实现
        return tool.NewCustomCallImpl()
    default:
        // 默认使用 HTTP 调用
        return tool.NewHttpCallImpl(t.conversationID)
    }
}

说明：

  • 路由机制 ：根据 plugin.Manifest.API.Type 选择对应的执行器
  • 三种插件类型：HTTP（OpenAPI）、MCP、Custom
  • 扩展性 ：新增插件类型只需实现 tool.Invocation 接口，并在此处添加路由

这里会实例化最开始介绍的插件类型（HTTP、MCP、自定义）。官方 MCP 还未实现，我们已实现，将在下一篇介绍。

到这里，插件的核心流程已介绍完毕。下一小节我们简要介绍一下 HTTP 插件的实现，便于后续实现自定义插件。

4.4 HTTP 插件执行流程

4.4.1 HTTP 执行器主流程

自定义、MCP、HTTP 都是实现的 Invocation 接口，如需实现其它插件，可参考其中一个实现即可，这里以 HTTP 来进行举例。

HTTP 插件通过 tool.NewHttpCallImpl() 执行：

flowchart TD A[构建 HTTP 请求] --> B[注入认证信息] B --> C{需要 OAuth?} C -->|是| D{Token 有效?} D -->|否| E[返回中断错误] D -->|是| F[注入 Access Token] C -->|否| G[发送 HTTP 请求] F --> G G --> H{状态码 200?} H -->|否| I[返回错误] H -->|是| J[返回响应]

代码位置：backend/domain/plugin/service/tool/invocation_http.go

4.4.2 HTTP 执行器 Do 方法实现

go 复制代码
func (h *httpCallImpl) Do(ctx context.Context, args *InvocationArgs) (request string, resp string, err error) {
    // 1. 构建 HTTP 请求（URL、Header、Body）
    httpReq, err := h.buildHTTPRequest(ctx, args)
    if err != nil {
        return "", "", err
    }

    // 2. 注入认证信息（OAuth、Service Token 等）
    errMsg, err := h.injectAuthInfo(ctx, httpReq, args)
    if err != nil {
        return "", "", err
    }

    // 3. 如果返回错误消息，说明需要 OAuth 授权
    if errMsg != "" {
        // 创建中断事件，通知调用方需要用户授权
        event := &model.ToolInterruptEvent{
            Event: pluginConsts.InterruptEventTypeOfToolNeedOAuth,
            ToolNeedOAuth: &model.ToolNeedOAuthInterruptEvent{
                Message: errMsg,  // 包含授权 URL 的错误消息
            },
        }
        // 返回中断错误，Workflow 引擎会暂停执行并等待授权
        return "", "", compose.NewInterruptAndRerunErr(event)
    }

    // 4. 读取请求体（用于序列化）
    var reqBodyBytes []byte
    if httpReq.GetBody != nil {
        reqBody, err := httpReq.GetBody()
        if err != nil {
            return "", "", err
        }
        defer reqBody.Close()
        reqBodyBytes, err = io.ReadAll(reqBody)
        if err != nil {
            return "", "", err
        }
    }

    // 5. 序列化请求（用于日志和返回给调用方）
    requestStr, err := genRequestString(httpReq, reqBodyBytes)
    if err != nil {
        return "", "", err
    }

    // 6. 使用 resty 发送 HTTP 请求
    restyReq := defaultHttpCli.NewRequest()
    restyReq.Header = httpReq.Header
    restyReq.Method = httpReq.Method
    restyReq.URL = httpReq.URL.String()
    if reqBodyBytes != nil {
        restyReq.SetBody(reqBodyBytes)
    }
    restyReq.SetContext(ctx)

    logs.CtxDebugf(ctx, "[execute] url=%s, header=%s, method=%s, body=%s",
        restyReq.URL, restyReq.Header, restyReq.Method, restyReq.Body)

    httpResp, err := restyReq.Send()
    if err != nil {
        return "", "", errorx.New(errno.ErrPluginExecuteToolFailed,
            errorx.KVf(errno.PluginMsgKey, "http request failed, err=%s", err))
    }

    logs.CtxDebugf(ctx, "[execute] status=%s, response=%s", httpResp.Status(), httpResp.String())

    // 7. 检查 HTTP 状态码
    if httpResp.StatusCode() != http.StatusOK {
        return "", "", errorx.New(errno.ErrPluginExecuteToolFailed,
            errorx.KVf(errno.PluginMsgKey, "http request failed, status=%s\nresp=%s",
                httpResp.Status(), httpResp.String()))
    }

    // 8. 返回请求字符串和响应字符串
    return requestStr, httpResp.String(), nil
}

HTTP 插件核心流程都在上面的 Do 函数中，感兴趣的可以直接看 coze-studio/backend/domain/plugin/service/tool/invocation_http.go 源码。

总结

本文详细分析了 coze-studio 后端插件的加载流程和执行流程，从 HTTP API 请求到 SSE 响应的完整链路，为后续二次开发奠定了基础。

下一篇我们会详细介绍基于 coze-studio 来支持 mcp 协议，让 coze-studio 的功能更加完善

相关推荐
dingzhihui01413715 小时前
扣子工作流中飞书多维表格插件参数介绍
飞书·coze·扣子
测试开发技术1 天前
Agent自动化工作流：n8n、dify、coze，谁更强？
ai·自动化·agent·dify·智能体·coze·n8n
后端小肥肠3 天前
Coze+ComfyUI 实战：一键生成爆款梦核物语视频，直通剪映草稿
人工智能·aigc·coze
i查拉图斯特拉如是3 天前
Coze工作流意图识别
人工智能·大模型·工作流·意图识别·coze
后端小肥肠5 天前
n8n+Coze+飞书：公众号对标文章一键录入+深度拆解，打造你的【爆款素材库】
人工智能·agent·coze
ohyeah7 天前
用 Coze 打造你的教育智能客服：从想法到前端集成的完整实践
前端·coze·trae
2022.11.7始学前端8 天前
第十八课 小红书笔记 + 自动创建的飞书多维表
飞书·coze
sniper_fandc9 天前
Coze智能体实现人生模拟器
python·ai·agent·coze
大模型真好玩9 天前
低代码Agent开发框架使用指南（八）—Coze 知识库详解
人工智能·agent·coze
热门推荐
01GitHub 镜像站点02【超详细教程】手把手教你从微软官网免费下载Windows 10官方原版ISO镜像（2025最新版）03React CVE-2025-55182漏洞排查与修复指南04安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）05UV安装并设置国内源06BongoCat - 跨平台键盘猫动画工具07打造高效订单处理！ZKmall开源商城的统一履约中心架构解析08智能库存管理的需求预测模型：从业务痛点到落地代码的完整实践09本地部署阿里最新开源的Z-Image10Linux下V2Ray安装配置指南
