SWL 系列升降机的关键技术参数及选型核心要点是什么

SWL系列蜗轮丝杆升降机作为工业领域广泛应用的线性传动设备,其技术参数与选型逻辑直接关系到设备运行的可靠性与经济性。本文将围绕承载能力、运动参数、结构特性三大维度展开技术解析,并结合实际工况提出系统化选型方法论。

一、核心技术参数体系解析

  1. 力学性能矩阵

提升力范围覆盖25-1200KN(2.5-120吨)的宽谱系设计,形成从SWL2.5到SWL120的完整产品线。其中SWL5/10/15/20等中间型号在制造业应用最为广泛,其丝杆直径分别对应30/42/50/55mm的梯度设计。值得注意的是,标称提升力基于垂直工况测定,当存在水平推力负荷时,需引入0.65-0.8的工况系数进行折算。

  1. 运动特性参数

输入转速上限1500r/min的设计满足大多数驱动需求,但实际运行中建议控制在1000r/min以内以延长轴承寿命。提升速度2.7m/min的峰值指标仅适用于短行程轻载工况,长行程时需考虑丝杆临界转速限制。传动比的双模设计形成鲜明对比:普通速比(P型)的6:1传动适用于常规作业,如SWL5型号每转行程1.167mm;而慢速比(M型)24:1传动可实现0.292mm/r的微进给,适合精密装配场景。

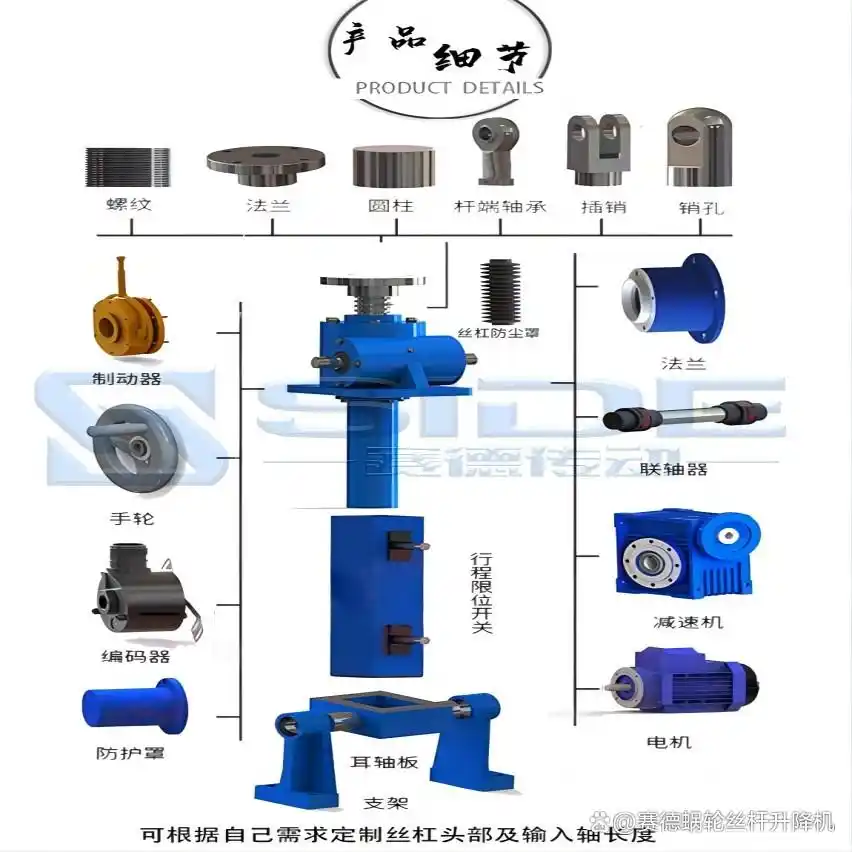

  1. 结构适配参数

丝杆导程精度分为P5(0.023mm/300mm)和P7(0.05mm/300mm)两个等级,机床级应用建议选择P5级。提升高度定制化能力体现在最大可达2000mm的行程范围,但超过800mm时需加装导向装置防止丝杆失稳。防护等级标准配置为IP54,腐蚀性环境可选IP65防护罩。

二、选型决策树模型

  1. 负荷-行程匹配法则

建立"双参数交叉验证"机制:以20KN负荷+400mm行程为例,初选SWL5型号时,需同步验证其0.526m/min的允许速度是否满足实际需求。若工况要求0.65m/min,则必须升级至SWL10(标称速度0.86m/min),此时安全系数从1.5提升至2.2。特别提醒:冲击负荷工况应按1.2倍静载选型。

  1. 驱动功率计算工程

功率计算公式P=Fa×v/(60×η)中,传递效率η存在显著差异:油脂润滑型η≈0.33,而强制润滑油润滑型η可达0.45。以SWL15提升50KN负荷、速度0.5m/min为例,前者需1.26kW电机,后者仅需0.93kW。建议预留15%功率裕度以应对效率衰减。

  1. 环境适配策略

温度适应性方面,标准油脂适用-20℃~+80℃,高温型润滑油可扩展至120℃。多机联动时,采用伺服电机+编码器闭环控制可实现±0.1mm的同步精度,比传统变频控制精度提升30倍。防尘设计推荐组合:刮尘器+伸缩防护罩,可降低80%的颗粒物侵入风险。

三、进阶工程应用要点

  1. 动态校核流程

除静态负荷计算外,需进行加速度校核:启动加速度建议控制在0.1m/s²以内,急停工况需核算惯性载荷。对于行程超过丝杆直径40倍的情况,必须进行屈曲分析,必要时配置中间支撑轴承。

  1. 失效预防体系

建立"三阶段防护"机制:初期通过振动监测(建议阈值4.5mm/s RMS)预警轴承磨损;中期采用温度传感器监控蜗箱温升(报警值85℃);末期设置机械限位开关作为最后保障。统计显示,定期更换润滑油(2000工作小时)可延长寿命60%。

  1. 智能化升级路径

现代应用趋向集成传感器模块,如:内置磁栅尺实现±0.05mm定位精度,加装压力传感器实现过载保护。通过工业总线(如PROFINET)组网,可实现多机协同控制,同步误差可控制在0.5mm以内。
