1.2.2结构型设计模式

@小白鸽2025-12-08 8:38

单例模式

定义

保证一个类仅有一个实例，并提供一个该实例的全局访问点。 ------《设计模式》GoF

稳定点：类只有一个实例，提供全局的访问点。---- 抽象

变化点：有多个类都是单例，能不能复用代码。----扩展：继承；组合。

需要有私有的构造和析构；禁掉拷贝构造、拷贝构造、移动构造、移动赋值；有静态成员函数；有静态私有成员变量，通过它在堆上分配内存；

版本一

cpp 复制代码
// c++智能指针：unique_ptr可以解决堆上内存不释放的问题
class Singleton {
public:
    static Singleton * GetInstance() {
        if (_instance == nullptr) {
             _instance = new Singleton();//此时堆上分配的内存不会被释放，导致内存泄漏
        }
        return _instance;
    }
private:
    Singleton(){}; //构造
    ~Singleton(){};
    Singleton(const Singleton &) = delete; //拷⻉ 构造
    Singleton& operator=(const Singleton&) = delete;//拷贝赋值构造
    Singleton(Singleton &&) = delete;//移动构造
    Singleton& operator=(Singleton &&) = delete;//移动拷贝构造
    static Singleton * _instance;  // 静态全局区分配内存，指针指向堆上的内存块
};
Singleton* Singleton::_instance = nullptr;//静态成 员需要初始化

版本二

为什么静态成员函数当中可以访问该类对象的私有成员？同一个类的对象都可以访问私有成员；

静态成员函数在 C++ 中与普通成员函数有所不同。它的一个关键特性是，静态成员函数不依赖于类的实例（即对象），而是属于类本身。因此，静态成员函数没有 this 指针，不能访问类的非静态成员（如实例的成员变量和成员函数）。但是，静态成员函数可以访问类的私有成员，这是因为静态成员函数依然是类的一部分，编译器会认为静态成员函数是该类的"一部分"。即使静态成员函数没有对象实例，类的私有成员（包括私有变量和私有成员函数）对类的静态成员函数是可见的。

解决了内存泄漏，可以调用析构函数进行delete

cpp 复制代码
#include<cstdlib>
class Singleton {
public:
    static Singleton * GetInstance() {
        if (_instance == nullptr) {
            _instance = new Singleton();  // 会产生资源竞争
            atexit(Destructor);// 调用该函数，解决了内存泄露问题
        }
        return _instance;
    }
private:
    static void Destructor() {
        if (nullptr != _instance) { // 此时主动释放内存，指针置空
            delete _instance;
            _instance = nullptr;
        }
    }
    Singleton(){}; //构造
    ~Singleton(){};
    Singleton(const Singleton &) = delete; //拷⻉构造
    Singleton& operator=(const Singleton&) = delete;//拷贝赋值构造
    Singleton(Singleton &&) = delete;//移动构造
    Singleton& operator=(Singleton &&) = delete;//移动拷贝构造
    static Singleton * _instance;
};
Singleton* Singleton::_instance = nullptr;//静态成员需要初始化
// 还可以使⽤内部类，智能指针来解决； 此时还有线程安全问题

版本三

加入了多线程，且引入了双重检测，主要用来解决读和写，因为只有第一次 访问才会调用new，第一个 if (_instance == nullptr)判断是专为读来准备的，只有第一次访问的时候才考虑加锁。

cpp 复制代码
#include <mutex>
class Singleton { // 懒汉模式 lazy load
public:
    static Singleton * GetInstance() {
        // std::lock_guard lock(_mutex); // 3.1 切换线程   此时会浪费锁 :只有第一次访问全局检测点才涉及到写操作
        if (_instance == nullptr) {
            std::lock_guard lock(_mutex); // 3.2
            if (_instance == nullptr) {  // 双重检测double check
                _instance = new Singleton(); //会产生资源竞争，所以加锁
                // operator neww操作符
                // 1. 分配内存
                // 2. 调用构造函数
                // 3. 返回指针
                // 多线程环境下 cpu reorder操作
                atexit(Destructor);
            }
        }
        return _instance;
    }
private:
    static void Destructor() {
        if (nullptr != _instance) {
            delete _instance;
            _instance = nullptr;
        }
    }
    Singleton(){}; //构造
    ~Singleton(){};
    Singleton(const Singleton &) = delete; //拷⻉构造
    Singleton& operator=(const Singleton&) = delete;//拷贝赋值构造
    ]Singleton(Singleton &&) = delete;//移动构造
    Singleton& operator=(Singleton &&) = delete;//移动拷贝构造
    Singleton * _instance;
    static std::mutex _mutex;
};
Singleton* Singleton::_instance = nullptr;//静态成 员需要初始化
std::mutex Singleton::_mutex; //互斥锁初始化

版本四

版本三是单线程，版本四是应对多核时代，考虑了指令重排。同步原语来解决，包括原子变量和内存栅栏

原子变量：原子执行的问题；可见性问题；执行序问题；

load：可以看见其他线程最新操作的数据

store：修改数据让其他线程可见

内存栅栏：可见性问题；执行序问题

cpp 复制代码
// volitile
#include <mutex
#include <atomic>
class Singleton {
public:
     /* static Singleton * GetInstance() {
          // 原子变量解决 原子性 可见性 执行序
        Singleton* tmp = _instance.load(std::memory_order_acquire);
        if (tmp == nullptr) {
            std::lock_guard<std::mutex> lock(_mutex);
            tmp = _instance.load(std::memory_order_acquire);
            if (tmp == nullptr) {
                tmp = new Singleton;
                _instance.store(tmp, std::memory_order_release);
                atexit(Destructor);
            }
        }
        return tmp;
    } */
     //同步变量
    // 原子变量解决 原子性 可见性
    // 内存栅栏解决 执行序 可见性
    static Singleton * GetInstance() {
        Singleton* tmp = _instance.load(std::memory_order_relaxed);
        std::atomic_thread_fence(std::memory_order_acqui re);//获取内存屏障
        if (tmp == nullptr) {
            std::lock_guard<std::mutex> lock(_mutex);
            tmp = _instance.load(std::memory_order_relaxed);
            if (tmp == nullptr) {
                tmp = new Singleton;
                std::atomic_thread_fence(std::memory_order_relea se);//释放内存屏障
                _instance.store(tmp, std::memory_order_relaxed);
                atexit(Destructor);
            }
        }
        return tmp;
    }
private:
static void Destructor() {
    Singleton* tmp = _instance.load(std::memory_order_relaxed);
    if (nullptr != tmp) {
        delete tmp;
    }
}
Singleton(){}; //构造
~Singleton(){};
Singleton(const Singleton &) = delete; //拷⻉ 构造
Singleton& operator=(const Singleton&) = delete;//拷贝赋值构造
Singleton(Singleton &&) = delete;//移动构造
Singleton& operator=(Singleton &&) = delete;//移动拷贝构造
static std::atomic<Singleton*> _instance;
static std::mutex _mutex;
};
std::atomic<Singleton*> Singleton::_instance;//静 态成员需要初始化
std::mutex Singleton::_mutex; //互斥锁初始化
// g++ Singleton.cpp -o singleton -std=c++11

版本五

版本四的简化版

cpp 复制代码
// c++11 magic static 特性：如果当变量在初始化的时候， 并发同时进⼊声明语句，并发线程将会阻塞等待初始化结束。
// c++ effective

class Singleton
{
public:
    static Singleton& GetInstance() {
        static Singleton instance;
        return instance;
    }
private:
    Singleton(){}; //构造
    ~Singleton(){};
    Singleton(const Singleton &) = delete; //拷⻉构造
    Singleton& operator=(const Singleton&) = delete;//拷贝赋值构造
    Singleton(Singleton &&) = delete;//移动构造
    Singleton& operator=(Singleton &&) = delete;//移动拷贝构造
};
// 继承 Singleton
// g++ Singleton.cpp -o singleton -std=c++11
/*该版本具备 版本5 所有优点：
1. 利⽤静态局部变量特性，延迟加载；
2. 利⽤静态局部变量特性，系统⾃动回收内存，⾃动调⽤析构函数；
3. 静态局部变量初始化时，没有 new 操作带来的cpu指令 reorder操作；
4. c++11 静态局部变量初始化时，具备线程安全；
*/

版本六

在版本五基础上加了一个多态，解决了变化点问题

cpp 复制代码
template<typename T>
class Singleton {
public:
    static T& GetInstance() {
        static T instance; // 这⾥要初始化 DesignPattern，需要调⽤DesignPattern 构造函数，同时会调⽤⽗类的构造函数。
        return instance;
    }
protected:   // 让子类能够得以构造
    virtual ~Singleton() {}
    Singleton() {} // protected修饰构造函数，才能让别⼈继承
private:
    Singleton(const Singleton &) = delete; //拷⻉ 构造
    Singleton& operator=(const Singleton&) = delete;//拷贝赋值构造
    Singleton(Singleton &&) = delete;//移动构造
    Singleton& operator=(Singleton &&) = delete;//移动拷贝构造
};
class DesignPattern : public Singleton {
    friend class Singleton<DesignPattern>;
private:
    DesignPattern() {}
    ~DesignPattern() {}
};

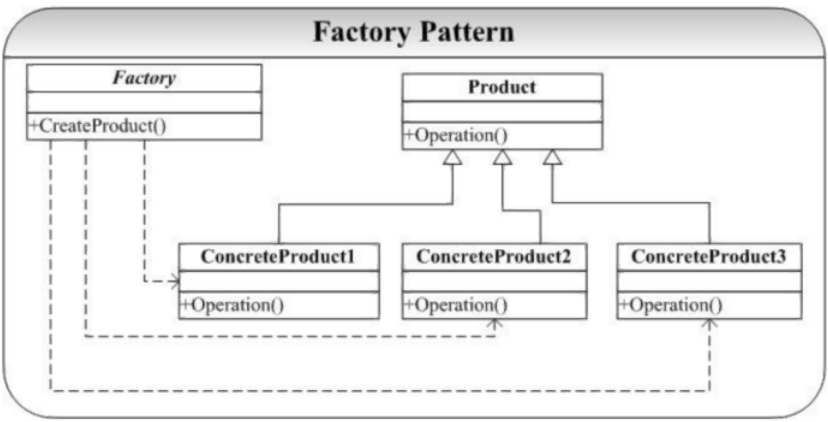

工厂方法

定义

定义一个用于创建对象的接口，让子类决定实例化哪一个类。 Factory Method使得一个类的实例化延迟到子类。 ------《设计 模式》GoF

为什么要有工厂模式而不直接使用new？除了new还有很复杂的构造流程。

解决了什么问题？

稳定点：创建同类对象的接口，对象创建接口；同类对象有一个相同的职责，功能接口。

变化点：创建对象的扩展

设计原则：最小知道原则；面向接口编程；

背景

实现一个导出数据的接口，让客户选择数据的导出方式；

要点

解决创建过程比较复杂，希望对外隐藏这些细节的场景； 比如连接池、线程池隐藏对象真实类型； 对象创建会有很多参数来决定如何创建； 创建对象有复杂的依赖关系；

本质

延迟到子类来选择实现；

抽象工厂

定义

提供一个接口，让该接口负责创建一系列"相关或者相互依赖的 对象"，无需指定它们具体的类。 ------《设计模式》GoF

解决了什么问题？

稳定点：创建同类对象的接口，对象创建接口；同类对象有多个相同的职责，功能接口。

变化点：创建对象的扩展

工厂方法与抽象工厂的区别：抽象工厂需要创建一系列功能对象(多个功能接口)；工厂方法创建一类功能的对象。

背景

实现一个拥有导出导入数据的接口，让客户选择数据的导出导 入方式；

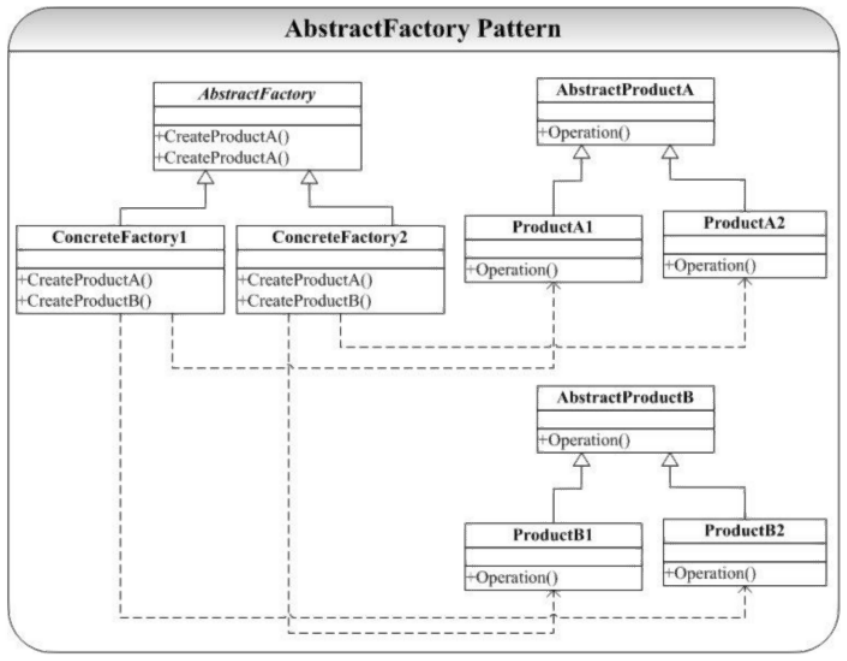

结构图

责任链

定义

使多个对象都有机会处理请求，从而避免请求的发送者和接收 者之间的耦合关系。将这些对象连成一条链，并沿着这条链传 递请求，直到有一个对象处理它为止。 ------《设计模式》GoF

解决的问题：

稳定点：处理流程：请求按照链条传递：链表关系，接口；可打断

变化点：处理节点的个数；处理顺序；处理节点。

要点

  • 解耦请求方和处理方，请求方不知道请求是如何被处理，处理方 的组成是由相互独立的子处理构成，子处理流程通过链表的方式 连接，子处理请求可以按任意顺序组合；

  • 责任链请求强调请求最终由一个子处理流程处理；通过了各个子处理条件判断；

  • 责任链扩展就是功能链，功能链强调的是，一个请求依次经由功能链中的子处理流程处理；

  • 将职责以及职责顺序运行进行抽象，那么职责变化可以任意扩展，同时职责顺序也可以任意扩展；

本质

分离职责，动态组合；

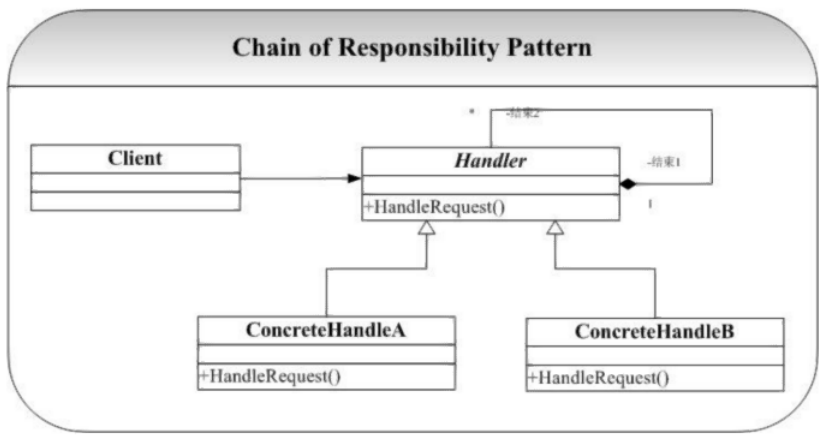

结构图

参考链接：0voice · GitHub
