工业 AI 监盘发现异常实践

背景与任务

在工业生产场景中，成百上千个测量仪表7×24小时不间断运行，产生海量数据。这些随时间而产生的数据称为时序数据。时序数据是设备运行状态的"晴雨表"，如果能及时发现异常，就能将设备故障控制在萌芽阶段，避免重大生产事故发生。

所以我们的任务就是及时发现时序数据中的异常。

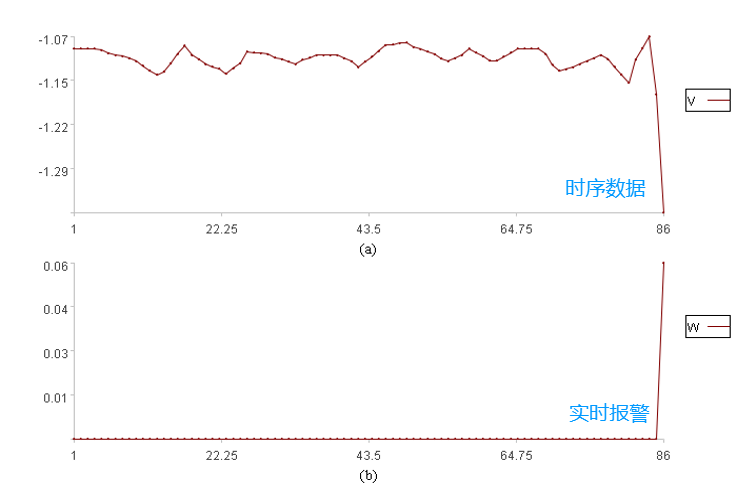

及时要求时效性高，最好是采集到数据的第一时间就能判断该数据是否异常，比如下图中的第86个点，刚采集到就给出了实时报警。

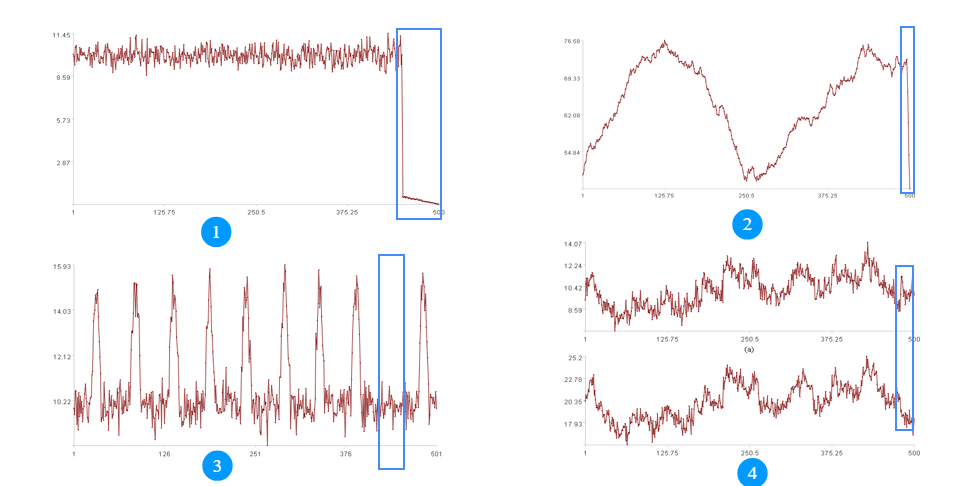

除了时效性，还要求能发现不同类型的异常，下图是部分常见异常举例：

其中①是值越界，②是变化越界，③是周期缺失，④是二维数据反向变化。

算法设计

工业设备数量庞大，完全依赖人工监控既不现实也不可靠，因此我们需要一种能够自动发现异常的高效方法。

传统的机器学习方法通常依赖大量已标记的异常数据，然而在真实工业场景中，数据规模巨大，人工标注不仅成本高昂，标记质量也难以保证。

当前AI大模型受到广泛关注，容易想到采用大模型来实现异常发现。经过简单测试，预训练的大模型确实具备一定的异常发现能力，但结合到实际应用场景，仍存在很多明显的局限：

1. 大模型大多基于自然语言处理任务训练，并未专门针对异常发现场景进行优化，用于异常发现容易产生较高的"幻觉"，表现极不稳定，误判频发；

2. 提升大模型在异常发现上的准确率，通常需要对其进行微调，这将带来高昂的开发成本，包括大量标注数据、算力资源等，对工程师团队要求也非常高；

3. 大模型推理过程的资源消耗虽然远低于训练，但仍然开销很大，无法适应生产环境的低成本要求。而且运算性能不足，难以实时应对较大规模和较高频率的采样数据。

在综合权衡后，我们选择了自研的无监督学习的数学算法来完成异常检测任务。然而，在缺乏标注数据的情况下，如何定义"异常"呢？

我们的基本思路是：正常运行的生产设备，大部分情况是正常的，发生异常是罕见情况。因此可以这样定义：异常是历史数据中没发生或者少发生的情况。

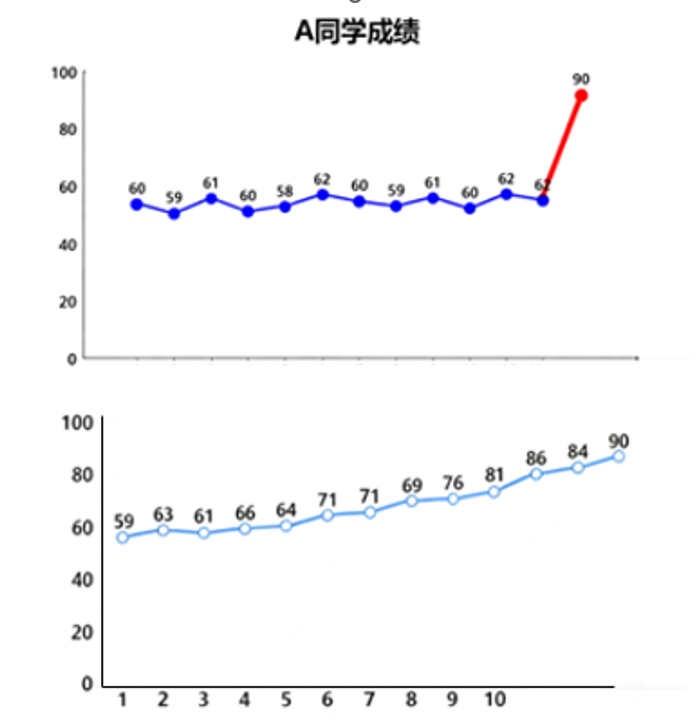

举个容易理解的例子：A同学平时考60分，有一天突然考了90分，大家一定认为该同学的分数异常了。

之所以认为90分异常是因为历史数据中90分发生的概率低甚至没发生过。如果A同学不断努力，成绩稳步提高65,70,75,80,85，经过一段时间，该同学再考90分的概率就大大提高，异常程度就没那么高甚至可以认为是正常了。

当然，工业场景下情况复杂得多，经常并不能只用简单值（比如成绩）就能发现所有异常，还会用到变化快慢、离散程度等复杂的数学量。

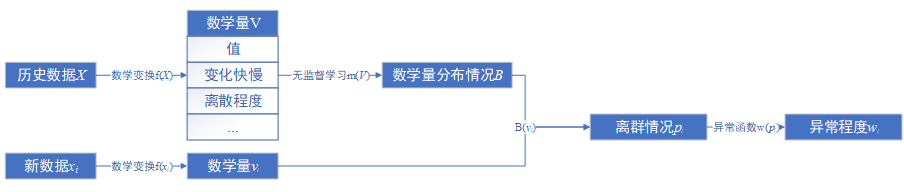

数学方法描述异常过程如下图：

寻找某个数学量，并用历史数据计算该数学量的分布，新数据相对于历史分布的离群程度，就可以用来表征异常程度。

计算数据分布的方法有很多，比较朴素的方法是用历史数据计算出一个范围，把大多数数据框在该范围内，对于新来数据，如果超出该范围，则异常。

比如90分是新数据，异常程度计算过程如下：

时序数据：X=[60,59,61,60,...,62]

数学量：V =X

数据范围：td ,tu =box(V)=58,62

新数据：xn+1=90

新数学量：vn +1=xn+1=90

异常程度：pn +1=max(vn +1-tu ,td -vn +1,0)/(tu -td)=(90-62)/(62-58)=7

除此之外，发现异常的方法还有概率密度法：

概率分布：g(...)=dense(V)

异常程度：pn +1=g(vn +1,l ,h )/θ-1

典型场景

值越界

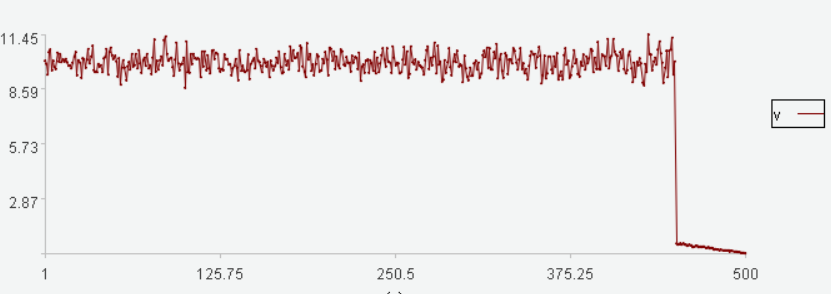

数据走势图：

横坐标是数据序号，纵坐标是数据取值。

最后一段数据值过小，相较于之前数据没出现过，应该被识别为异常。

示例代码：

|---------------------------------------------------------------------------------|--------------|---------------------|----------------------------------------------------|----------|
| | A | B | C | |
| 1 | value.json |||
| 2 | =json(file(A1).read()) || /read data ||
| 3 | 500 | /learn_interval ||
| 4 | dense | /method |||
| 5 | =A2.to(500) | /learndata ||
| 6 | =A2.to(501,) | /predictdata ||
| 7 | =[ ] ||||
| 8 | =[ ] ||||
| 9 | =[ ] ||||
| 10 | for A6 | =A5.insert(0,A10).delete(1) |||
| 11 | | if A4=="box" | =box(B10,A10,3) | /tu,td,p |
| 12 | | | =A7.insert(0,C11(1)) ||
| 13 | | | =A8.insert(0,C11(2)) ||
| 14 | | | =A9.insert(0,C11(3)) ||
| 15 | | else if A4=="dense" | =dense(B10.([~]),[A10],[[0,100]],[2],1) | /dense,p |
| 16 | | | =A9.insert(0,C15) ||
| 17 | =A9 ||||

范围分布报警结果图：

图(a)中v是数据取值，tu是范围上限，td是范围下限。

图(b)中w是数据异常程度。

概率密度分布报警图：

图(a)中v是数据取值。

图(b)中w是数据异常程度。

变化越界

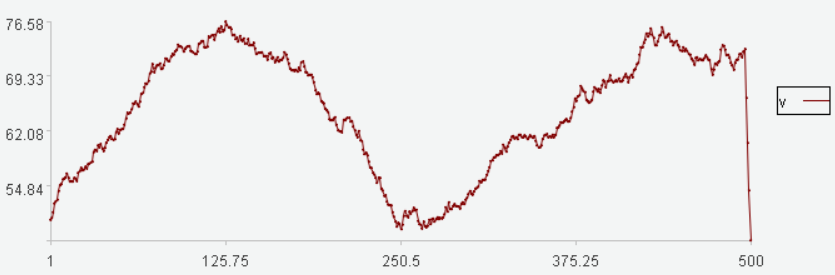

数据走势图：

相较于其他数据的变化速度，最后几个数据变化过快，需要用变化率这个数学量来发现异常。

示例代码：

|---------------------------------------------------------------------------------|-------------|------------------------|----------------------------------------------------|--------------|
| | A | B | C | D |
| 1 | change_rate.json |||
| 2 | =json(file(A1).read()) || /read data ||
| 3 | 500 | /learn_interval ||
| 4 | box | /method |||
| 5 | =A2.to(500) | /learndata ||
| 6 | 10 ||||
| 7 | =to(A6+1).(~|1) |||
| 8 | =(A5.to(A6).rvs()|A5).(if(#<=A6,null,(s=~[-A6:0],linefit(A7,s).~.~))).to(A6+1,) ||| /change_rate |
| 9 | =A2.to(501,) || /predictdata ||
| 10 | =[ ] ||||
| 11 | =[ ] ||||
| 12 | =[ ] ||||
| 13 | for A9 | =s.insert(0,A13).delete(1) |||
| 14 | | =linefit(A7,B13).~.~ | /change_rate ||
| 15 | | =A8.insert(0,B14).delete(1) |||
| 16 | | if A4=="box" | =box(B15,B14,3) | /tu,td,p |
| 17 | | | =A10.insert(0,C16(1)) ||
| 18 | | | =A11.insert(0,C16(2)) ||
| 19 | | | =A12.insert(0,C16(3)) ||
| 20 | | else if A4=="dense" | =dense(B13.([~]),[A13],[[0,100]],[2],1) | /dense,p |
| 21 | | | =A12.insert(0,C20) ||
| 22 | =A12 |||

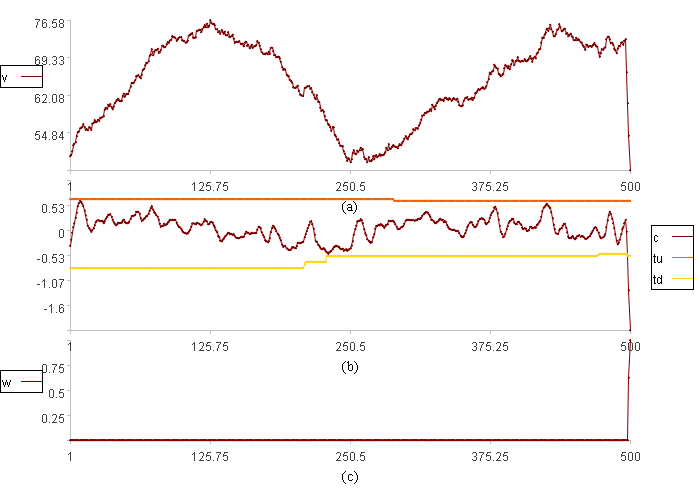

范围分布报警结果：

图(a)中v是数据取值。

图(b)中c是变化率，tu是变化率范围上限，td是变化率范围下限

图(c)中w是数据异常程度。

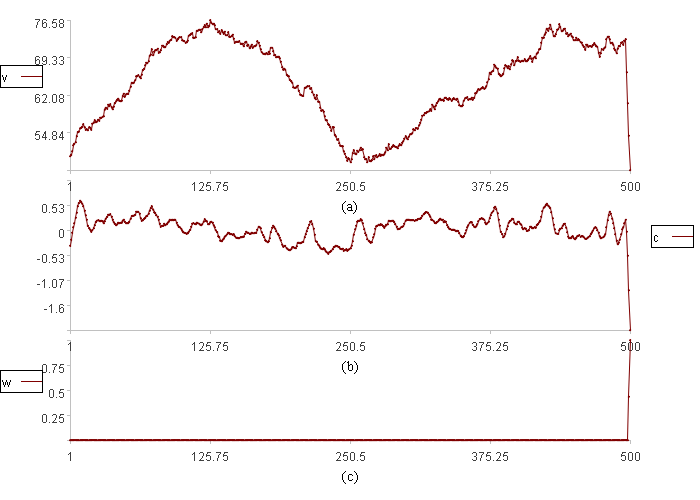

概率密度分布报警结果：

图(a)中v是数据取值。

图(b)中c是变化率。

图(c)中w是数据异常程度。

周期缺失

数据走势图：

相较于其他数据，数据后半段缺失了一个周期凸起，可以用离散程度来发现该异常。

示例代码：

|---------------------------------------------------------------------------------|-------------|---------------------|----------------------------------------------------|----------|
| | A | B | C | D |
| 1 | cycle_miss.json |||
| 2 | =json(file(A1).read()) || /read data ||
| 3 | 500 | /learn_interval ||
| 4 | box | /method |||
| 5 | =A2.to(500) | /learndata ||
| 6 | 50 ||||
| 7 | =to(A6+1).(~|1) |||
| 8 | =(A5.to(A6).rvs()|A5).(if(#<=A6,null,(s=~[-A6:0],sqrt(var(s))))).to(A6+1,) || /std ||
| 9 | =A2.to(501,) || /predictdata ||
| 10 | =[ ] ||||
| 11 | =[ ] ||||
| 12 | =[ ] ||||
| 13 | for A9 | =s.insert(0,A13).delete(1) |||
| 14 | | =sqrt(var(B13)) | /std ||
| 15 | | =A8.insert(0,B14).delete(1) |||
| 16 | | if A4=="box" | =box(B15,B14,3) | /tu,td,p |
| 17 | | | =A10.insert(0,C16(1)) ||
| 18 | | | =A11.insert(0,C16(2)) ||
| 19 | | | =A12.insert(0,C16(3)) ||
| 20 | | else if A4=="dense" | =dense(B13.([~]),[A13],[[0,100]],[2],1) | /dense,p |
| 21 | | | =A12.insert(0,C20) ||
| 22 | =A12 ||||

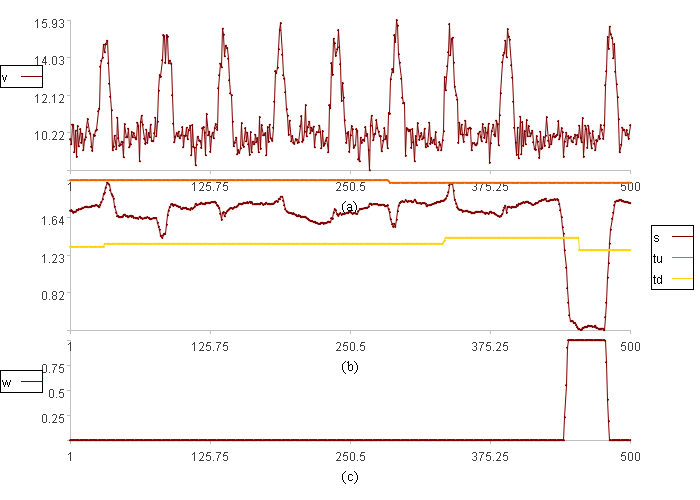

范围分布报警结果

图(a)中v是数据取值。

图(b)中s是变化率，tu是离散程度范围上限，td是离散程度范围下限

图(c)中w是数据异常程度。

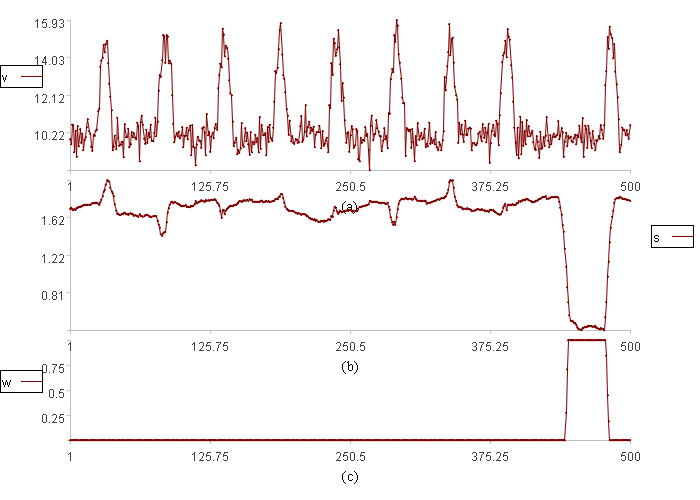

概率密度分布报警结果：

图(a)中v是数据取值。

图(b)中s是离散程度。

图(c)中w是数据异常程度。

梯度分布

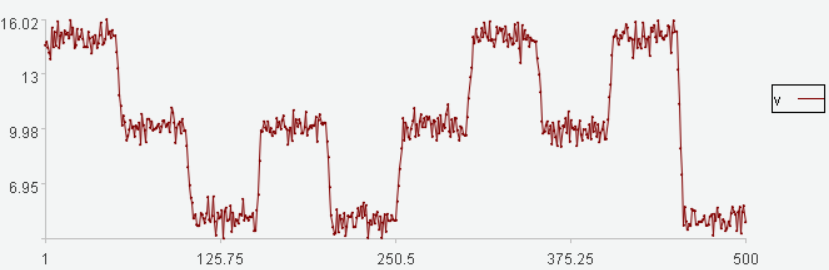

数据走势图：

数据本来是3个阶梯连续变化的，可是在最后一次变化时，发生了跳变，这是之前没有发生过的，应该被视为异常。

示例代码：

|---------------------------------------------------------------------------------|-------------|---------------------------------------------------|--------------|
| | A | B | C |
| 1 | grad_dtr.json ||
| 2 | =json(file(A1).read()) || /read data |
| 3 | 500 | /learn_interval ||
| 4 | =A2.to(500) | /learndata ||
| 5 | 50 |||
| 6 | =to(A5+1).(~|1) ||
| 7 | =(A4.to(A5).rvs()|A4).(if(#<=A5,null,(s=~[-A5:0],s.m(-1,1)))).to(A5+1,) || /grad |
| 8 | =A2.to(501,) || /predictdata |
| 9 | =[ ] |||
| 10 | =[ ] |||
| 11 | =[ ] |||
| 12 | for A8 | =s.insert(0,A12).delete(1) ||
| 13 | | =s.m(-1,1) | /grad |
| 14 | | =A7.insert(0,[B13]).delete(1) ||
| 15 | | =dense(B14,B13,[[0,20],[0,20]],[2,2],1.5) | /dense,p |
| 16 | | =A11.insert(0,B15) ||
| 17 | =A11 |||

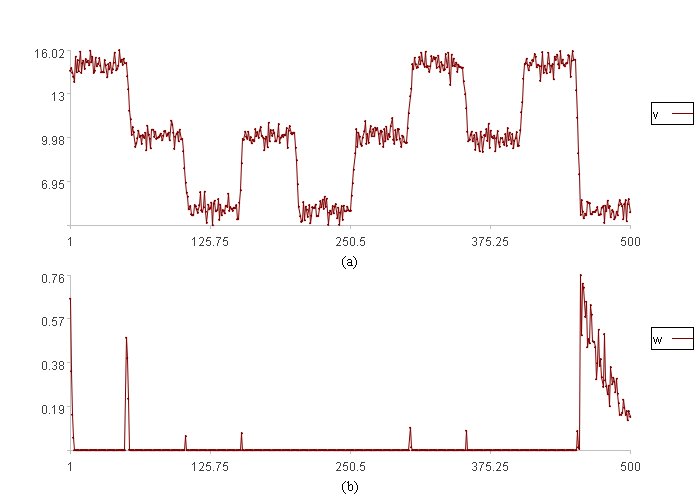

概率密度分布报警结果：

图(a)中v是数据取值。

图(b)中w是数据异常程度。

多维情况

工业生产中有时需要同时监控多块仪表才能发现异常，这时就需要发现多维时间序列的异常。

我们把多维异常分为两类：

1. 综合异常，将多个单维数据的异常合并成一个综合异常。

2. 联合异常，单维正常，但多维联合起来却异常。

综合异常

想把单维数据的异常综合成一个异常程度，最朴素的想法是为每个维度赋予权重，将每个维度的异常程度加权后相加即得到综合异常程度，但权重怎么计算呢？

是经常异常的维度权重高还是不常异常的维度权重高呢，我们可以借鉴 "幸存者偏差"的思想，它是二战时期盟军关于飞机防护提出的，经常异常的维度就像是飞回来的飞机身上满是弹孔的位置（比如机身），后续异常也不会产生多大影响，不常异常的维度就像是没有弹孔的位置（比如引擎），一旦异常就可能严重影响生产。所以应该是不常异常的维度权重高。

综合异常的计算过程如下：

各维度异常度：O =[o 1,o 2,...,om]

各维度权重：W =[w 1,w 2,...,wm ]，wi 是幸存者偏差原理计算出来的*。*

综合异常度：

举例

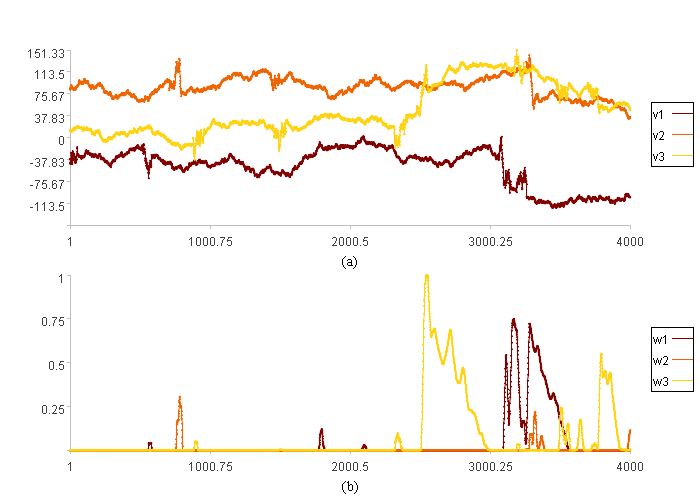

三维数据各自的走势及报警图：

图(a)是三维数据走势图

图(b)是三维数据的报警图

示例代码：

|---------------------------------------------------------------------------------|---------------|-------------------------------|----------------------------------------------------------|----------|
| | A | B | C | D |
| 1 | mult_com.json |||
| 2 | =json(file(A1).read()) || /read data ||
| 3 | 1000 | /learn_interval ||
| 4 | =A2.to(A3) | /learndata ||
| 5 | =A2.to(A3+1,) | /predictdata ||
| 6 | =[ ] | /org |||
| 7 | =[ ] | /warn |||
| 8 | =[ ] | /weight |||
| 9 | =[ ] | /comp warn ||
| 10 | =weight=null |||
| 11 | =transpose(A4) |||
| 12 | for A5 | =#A12 |||
| 13 | | =[ ] |||
| 14 | | for A12 | =#B14 ||
| 15 | | | =A11(C14).insert(0,B14).delete(1) ||
| 16 | | | =dense(C15.([~]),[B14],[[-200,200]],[20],1.5) | /dense,p |
| 17 | | | =B13.insert(0,C16) ||
| 18 | | =A6.insert(0,[B13]) ||
| 19 | | =A6.to(max(1,B12-20),B12) | /org ||
| 20 | | =if(B12==1,B19,mmean(B19)).~ | /warn ||
| 21 | | =A7.insert(0,[B20]) ||
| 22 | | if B12==1 | =weight=(lth=B20.len(),B20.(1/lth)) ||
| 23 | | else if B20.count(~>0)==0 | =A7.to(max(1,B12-A3),B12) ||
| 24 | | | =weight=warn_weight(C23) ||
| 25 | | else | =weight ||
| 26 | | =A8.insert(0,[weight]) |||
| 27 | | =(B20**weight).sum() | /comp warn ||
| 28 | | =A9.insert(0,B27) ||
| 29 | =A9 ||||

A14代码块：密度分布法计算异常程度。

B22-B26：幸存者偏差法计算权重

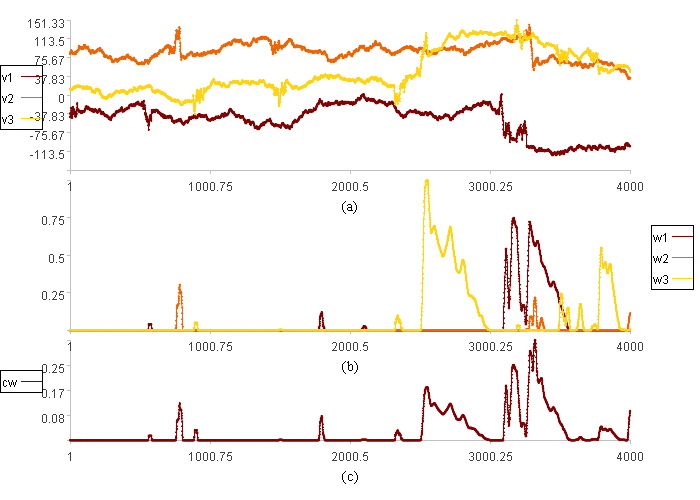

综合异常图：

图(a)是三维数据走势图

图(b)是三维数据的报警图

图(c)是综合异常程度

红框位置两个维度出现异常，综合异常程度更高。

联合异常

有些位号，单维看起来正常，但合在一起看就异常。

可以分为两种情况：

1. 有相关关系，即两个位号存在某种关联关系，当关联关系变化时被认为是异常。

2. 未知关联关系，这类异常不容易发现，但可以将多维数据看作空间中的点，出现概率低的点被认为是异常。

有关联关系

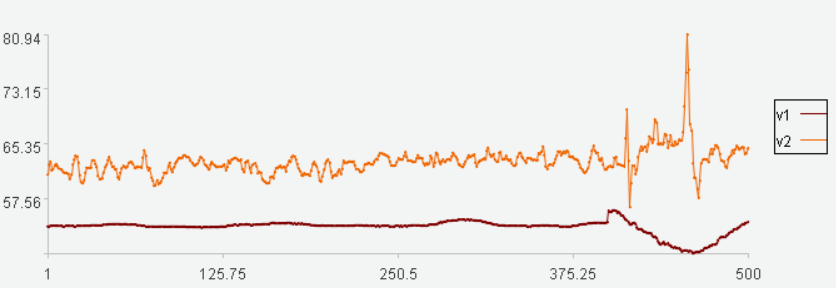

工业生产中，有些位号是存在关联关系的，比如阀门开度和流量，阀门开度大，流量就大，阀门开度小，流量就小。下图是某工厂阀门开度和流量的数据：

图中v2是阀门开度，v1是流量，红框中两者的关系发生变化，阀门开度增大，流量却在减小，异常了。

用一种数学量表示两者的相关系，就可以延用单维的异常发现方法发现异常了。

示例代码：

|---------------------------------------------------------------------------------|-------------|--------------------------------------------|---------------------------------------------------------|----------|
| | A | B | C | D |
| 1 | 2d_cor.json |||
| 2 | =json(file(A1).read()) || /read data ||
| 3 | 500 | /learn_interval ||
| 4 | box | /method |||
| 5 | =A2.to(500) | /learndata ||
| 6 | 30 ||||
| 7 | =(A5.to(A6).rvs()|A5).(if(#<=A6,null,(s=~[-A6:0],linefit(s.(~(1)|1),s.(~(2))).~.~))).to(A6+1,) ||| /corr |
| 8 | =A2.to(501,) || /predictdata ||
| 9 | =[ ] ||||
| 10 | =[ ] ||||
| 11 | =[ ] ||||
| 12 | for A8 | =s.insert(0,[A12]).delete(1) |||
| 13 | | =linefit(B12.(~(1)|1),B12.(~(2))).~.~ | /corr ||
| 14 | | =A7.insert(0,B13).delete(1) |||
| 15 | | if A4=="box" | =box(B14,B13,3) | /tu,td,p |
| 16 | | | =A9.insert(0,C15(1)) ||
| 17 | | | =A10.insert(0,C15(2)) ||
| 18 | | | =A11.insert(0,C15(3)) ||
| 19 | | else if A4=="dense" | =dense(B14.([~]),[B13],[[-10,10]],[0.5],1.5) | /dense,p |
| 20 | | | =A11.insert(0,C19) ||
| 21 | =A11 ||||

范围分布报警结果：

图(a)中v2是阀门开度，v1是流量。

图(b)中c是关联关系，tu是关联关系范围上限，td是关联关系范围下限

图(c)中w是数据异常程度。

概率密度分布报警结果：

图(a)中v2是阀门开度，v1是流量。

图(b)中c是关联关系。

图(c)中w是数据异常程度。

未知关联关系

未知关联关系的数据不容易发现异常，但回到异常的定义：未发生过或者少发生的情况是异常。

为了便于可视化，我们以二维数据为例来介绍，数据如下：

相较于其他位置，数据后半段没有发生过这些情况，把两个维度用散点图表示出来如下图：

横轴是维度1数据，纵轴是维度2数据。

从散点图不难看出，多数数据比较集中，少数数据分散，分散数据就是少出现的情况，将其找出来作为异常。

示例代码：

|---------------------------------------------------------------------------------|-------------|--------------------------------------------------|--------------|
| | A | B | C |
| 1 | no_cor.json ||
| 2 | =json(file(A1).read()) || /read data |
| 3 | 500 | /learn_interval ||
| 4 | =A2.to(500) | /learndata ||
| 5 | 50 |||
| 6 | =A2.to(501,) || /predictdata |
| 7 | =[ ] |||
| 8 | for A6 |||
| 9 |
| 10 | | =A4.insert(0,[A8]).delete(1) ||
| 11 | | =dense(B10,A8,[[0,100],[0,100]],[1,5],1) | /dense,p |
| 12 | | =A7.insert(0,B11) ||
| 13 | =A7 |||

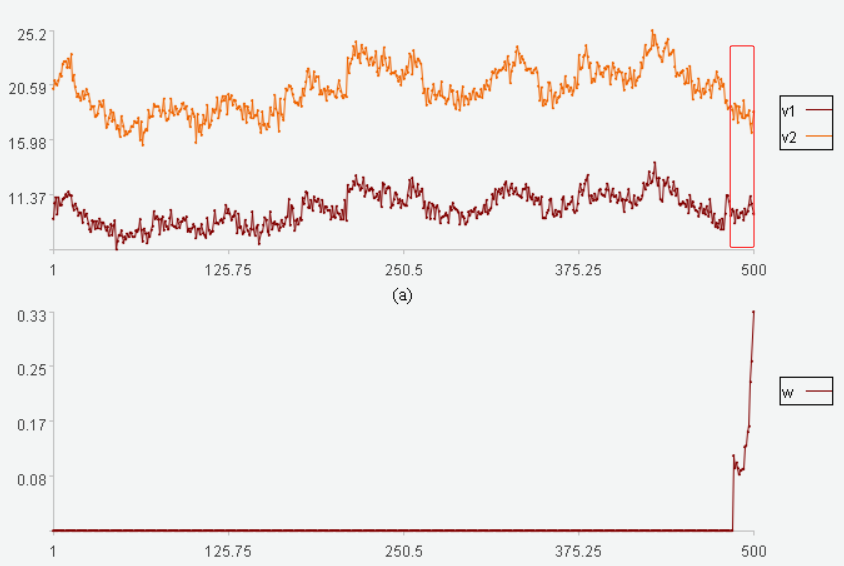

报警结果：

图(a)中是两个维度数据取值。

图(b)中w是数据异常程度。

如果把异常程度大于0的数据作为异常点，散点图中的异常情况如下：

图中红色点对应走势图中异常程度大于0的数据。

总结

基于以上实践，我们自研的工业 AI 监盘异常发现算法已在多种工业场景中得到有效验证。该算法立足于"异常即罕见"的核心思想，借助动态分布建模与多维度联合分析，实现了在无标注条件下的高精度异常识别。其主要优势可总结如下：

1. 完全无监督，无需标注数据

算法基于设备正常运行状态下数据模式相对稳定的假设，通过对历史数据分布的自主学习，自动识别偏离该分布的异常点，彻底摆脱了对人工标注数据的依赖，极大降低了实施成本与数据准备周期。

2. 高实时性与低资源消耗

算法采用轻量化设计与局部动态建模机制，无需复杂模型训练与微调过程，可在数据采集后立即进行异常判断，满足在线任务对高时效性的严苛要求，能够在单台 12C32G 的服务器上完成上千时间序列 5 秒频率的异常发现任务。

3. 可靠性高且可优化

算法的判断基于清晰的历史数据分布与严密的数学逻辑，过程透明、结果可复现、可验证，保障了高可靠性。同时，系统支持现场工程师结合深入的工艺知识，对关键参数进行调整与校准，实现算法效果在现场的持续优化，越用越精准。

4. 多场景适应性与灵活扩展能力

算法支持包括值越界、变化越界、周期缺失、梯度跳变等多种异常类型的检测，不仅能够识别各维度独立异常，更能发现多维度数据变化而导致的联合异常，从而在看似正常的单维数据中捕捉系统级异常，增强了复杂系统中隐性故障的发现能力。

本算法以"异常是历史中未发生或少发生的情况"为根本出发点，结合工业数据的时序特性与多维关联特点，构建了一套完整、轻量且可扩展的无监督异常发现体系，为工业设备的高效、可靠监控提供了切实可行的技术路径。
