(二)zabbix监控(Windows、java、网络设备、物理服务器)

文章目录

集群监控
监控Windows
监控网络设备
- SNMP
- 路由器配置
- [zabbix server配置和zabbix web配置](#zabbix server配置和zabbix web配置)
监控物理服务器
监控java业务
- 自定义监控(java线程状态)
- 相关项监控
- JMX监控(java-gateway监控)
- - 流程
  - (1)开启远程监控功能
  - (2)如果是docker搭建zabbix服务端运行gateway
  - [(2)yum安装zabbix服务端部署java gateway配置](#(2)yum安装zabbix服务端部署java gateway配置)
  - (3)添加主机关联模板
  - jar包应用
报错解决
- [cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found](#cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found)

集群监控

客户端	监控方式
linux	zabbix agent/zabbix agent2
windows server	zabbix agent/zabbix agent2
网络设备	snmp 接口与协议
硬件设备物理服务器	ipmi (物理服务器，监控风扇转速，cpu 温度)
java 应用或业务	🅰️ 自定义监控（zbx-agent + 自定义）jmap -heap jvm 信息导出 (推荐) 🅱️ jmx javagateway 监控

监控Windows

zabbix agent官方下载地址： Download Zabbix agents

(1)下载zabbix agent/zabbix agent2

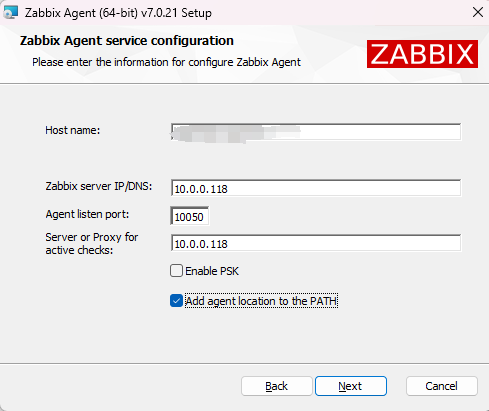

(2)双击下载一直点下一步

Host name：填写windows本机host

Zabbix server IP/DNS：填写zabbix server端的IP

Agent listen port：agent的端口，默认10050，可不做修改

Server or proxy for active checks：填写zabbix server端的IP

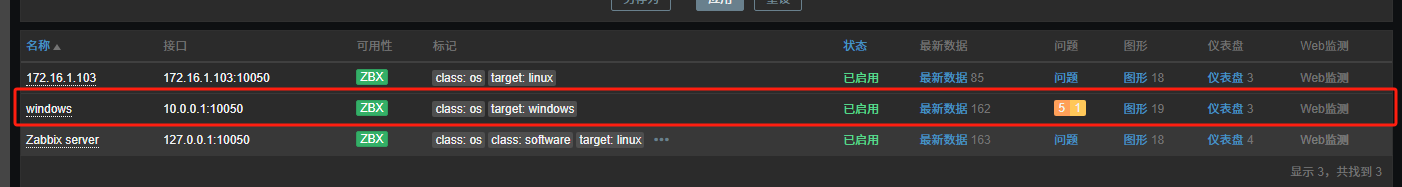

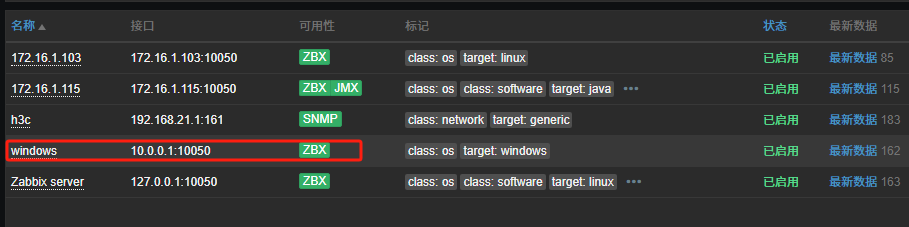

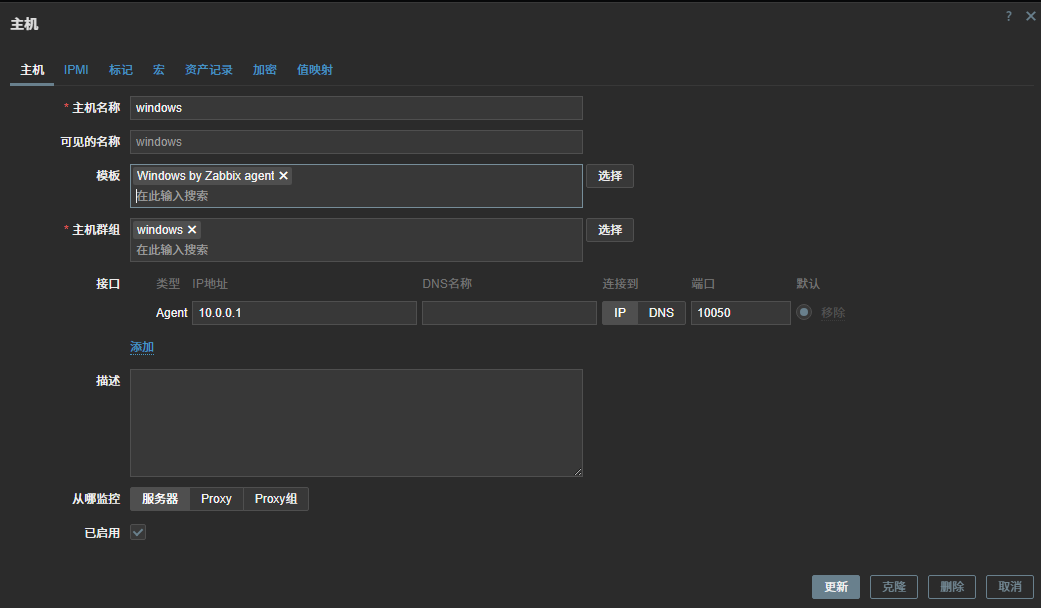

(3)zabbix web 添加主机

监控网络设备

SNMP支持范围

网络设备(硬件设备)：这些都是支持SNMP协议(服务)
企业路由器，三层交换机
防火墙

SNMP

snmp：简单网络管理协议，管理网络设备，查看网络设备信息

服务端：网络设备snmp服务端161端口

客户端：监控

SNMP 的 3 个版本差异

版本	认证方式	特点 & 适用场景
SNMP v1	团体名（类似密码）	最早版本，功能简单，安全性低，仅用于早期简单场景
SNMP v2c	团体名认证	兼容 v1，新增批量查询（GetBulk）、更多数据类型，是目前最常用的版本
SNMP v3	用户名 + 密码（支持加密）	安全性最高（防非法访问、防报文窃听），但配置复杂、效率略低，适用于高安全场景

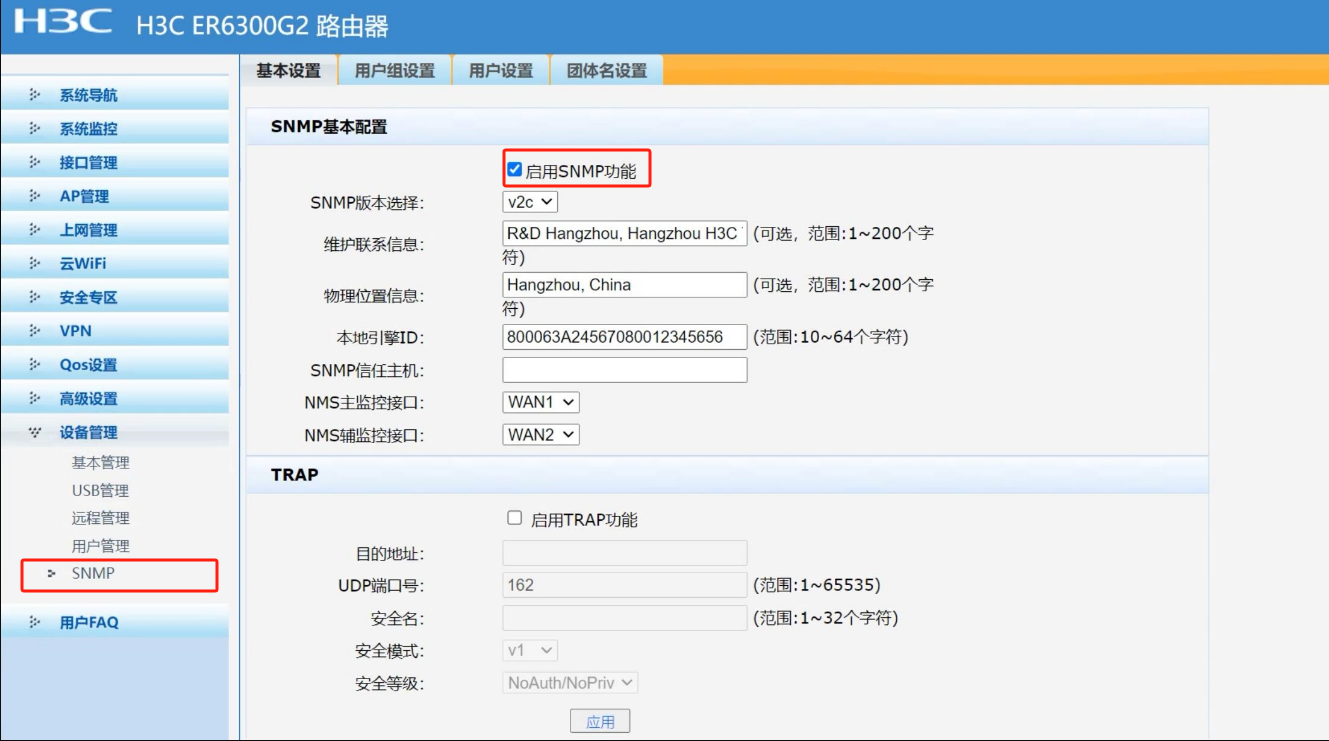

路由器配置

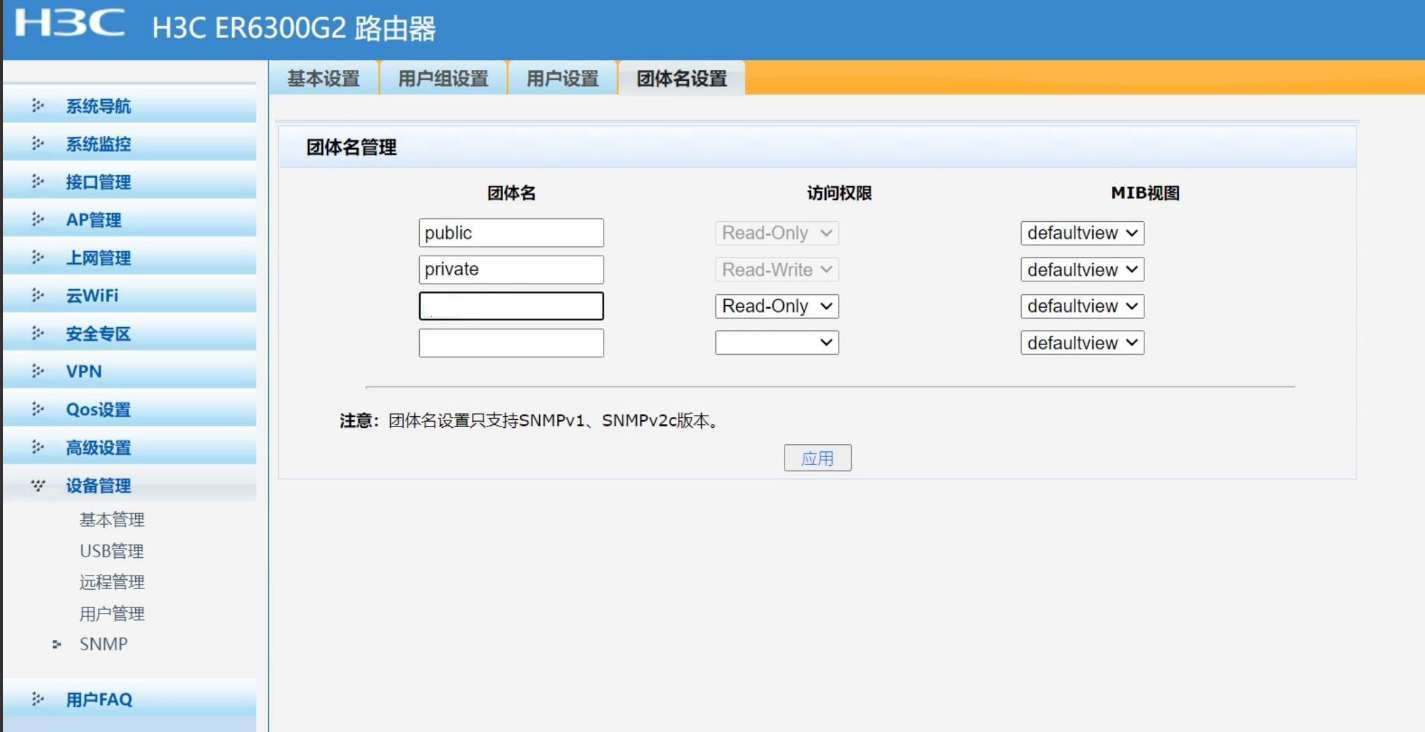

开启路由器的SNMP功能

SNMP版本选择：一般使用v2c

设置团体名，相当于密码

Read-Only只读(一般做监控给读权限即可)

Read-Write读写

zabbix server配置和zabbix web配置

shell 复制代码

#1.服务端安装
yum install -y net-snmp
#2.测试
snmpwalk -v 2c -c 团体名 路由器IP SysDesc

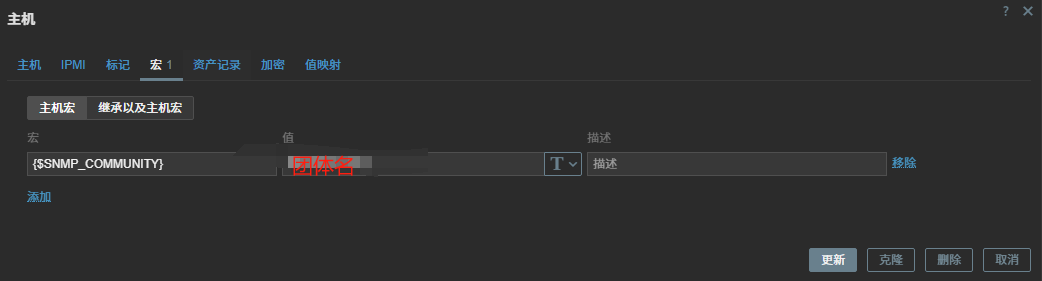

添加主机

监控物理服务器

开启IPMI

开启完成，然后就可以在zabbix web页面创建主机

监控java业务

方案类型	适用 JDK 版本	相关命令	配置要点	优势与推荐
自定义监控	JDK8；JDK11 及以上	JDK8：jstack、jmap JDK11 及以上：`jhsdb jmap --heap --pid [目标进程PID]`	无需修改 Zabbix 服务端 / 客户端，通过`UserParameter`配置自定义脚本	无需额外修改服务端 & 客户端UserParameter + 脚本，操作简单直接一般推荐使用
JMX 监控	通用	依赖 Java jmxremote 功能	1. 业务端：修改`catalina.sh`添加 jmxremote 参数 2. Zabbix 服务端：部署`zabbix_java_gateway`服务3. Zabbix 服务端：修改配置文件指定 gateway，启动 java poller	需配置服务端与客户端（开启 jmxremote）依赖 Zabbix 模板，配置流程较繁琐

自定义监控(java线程状态)

(1)手动过滤出客户端Tomcat的java线程状态

shell 复制代码

#1.过滤出tomcat的java线程PID
ps -ef |grep /usr/local/tomcat  | grep -v grep | awk '{print $2}'
#2.查看java线程状态
jstack pid | grep -i thread.state

(2)在客户端编写shell脚本

shell 复制代码

cat  > /server/scripts/java-thread-status.sh <<'EOF'
#!/bin/bash
##############################################################
# File Name:java-tread-status.sh
# Version:V1.0
# Author:csq
# Organization: www.chenshiquan.xyz
# Desc:
##############################################################
#1.vars
app=/usr/local/tomcat/
choose=$1
#2.pid
pid=`ps -ef |grep $app|grep -v grep | awk '{print $2}'`
#3.check_pid
if [ -z "$pid" ];then
	echo "不存在"
	exit 1
fi
#4.调用jstack命令
case "$choose" in
	runnable)
		jstack $pid |grep -i thread.state | grep -i runnable| wc -l
		;;
	waiting)
		jstack $pid |grep -i thread.state | grep -iw waiting| wc -l
		;;
	timed_waiting)
		jstack $pid |grep -i thread.state | grep -iw timed_waiting| wc -l
		;;
	blocked)
		jstack $pid |grep -i thread.state | grep -i blocked| wc -l
		;;
	      *)
		      echo "输入异常"
esac
EOF

(3)配置zabbix客户端键值

shell 复制代码

#1.配置客户端agent键值，在子配置文件配置
cat > /etc/zabbix/zabbix_agentd.d/java-thread-status.conf  <<EOF
UserParameter=java.thread[*],sudo bash /server/scripts/java-thread-status.sh $1
EOF
#2.重启agent
systemctl restart zabbix-agent

(4)zabbix服务端测试客户端键值对

shell 复制代码

#1.zabbix服务端测试
zabbix_get  -s 172.16.1.115 -k java.thread["runnable"]
zabbix_get  -s 172.16.1.115 -k java.thread["blocked"]

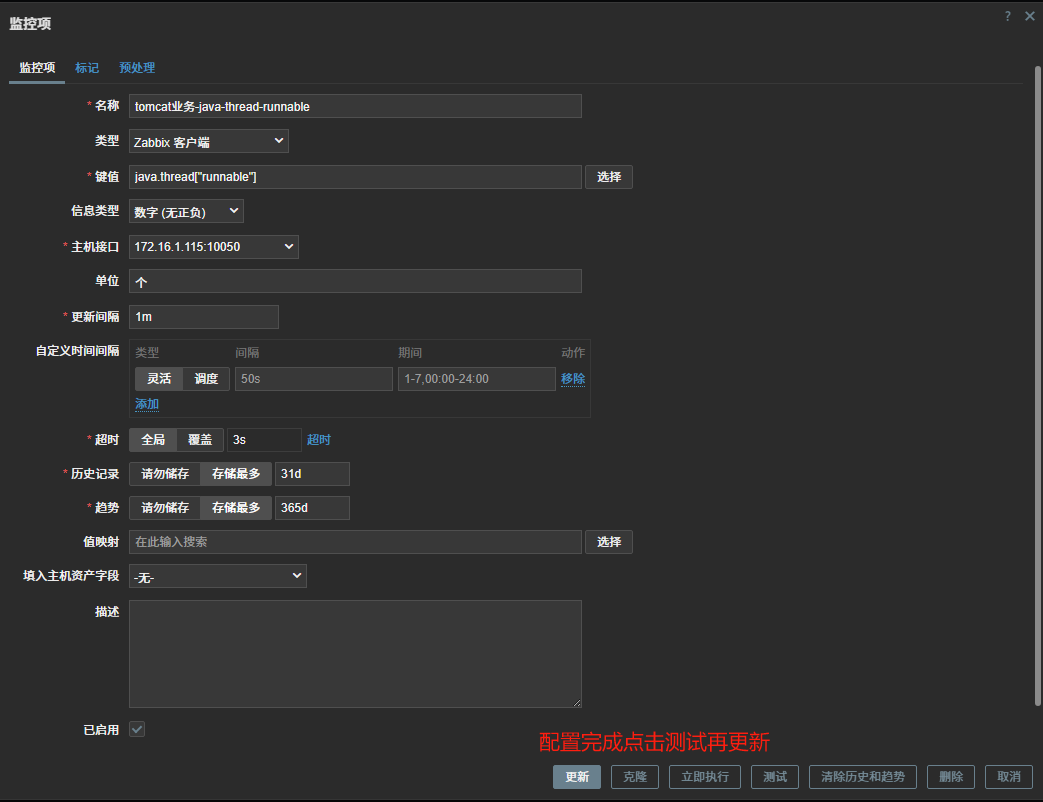

(5)zabbix web页面tomcat业务主机添加监控项

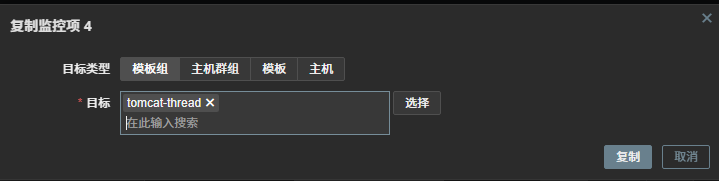

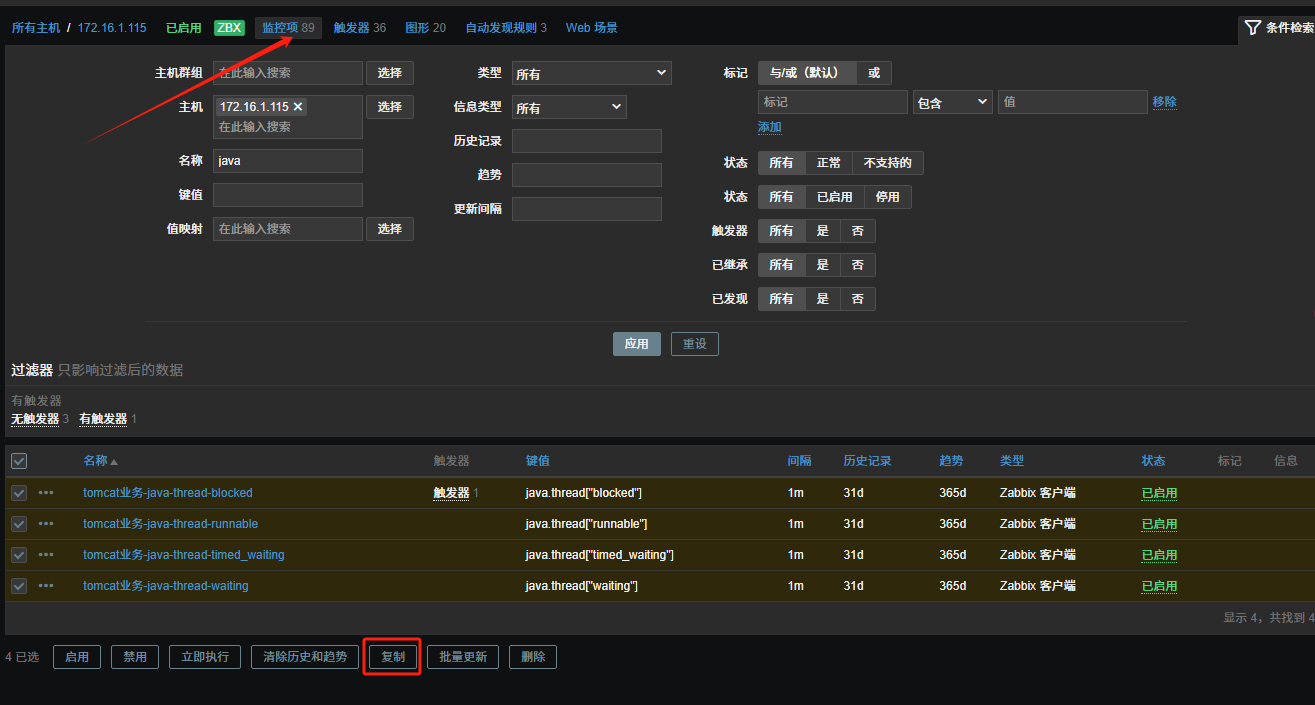

(6)克隆监控项，给其他java线程状态页创建监控项

(7)配置blocked线程阻塞就报警，配置监控项blocked的触发器

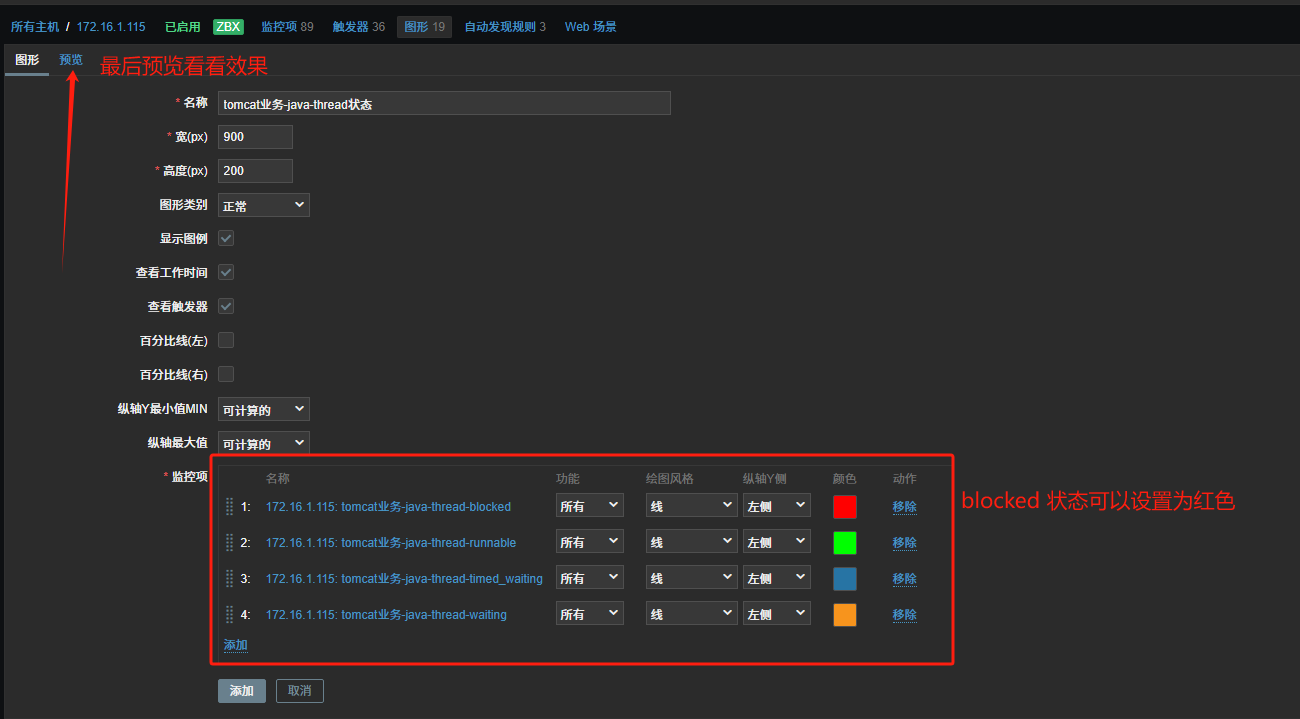

(8)添加java线程状态图形

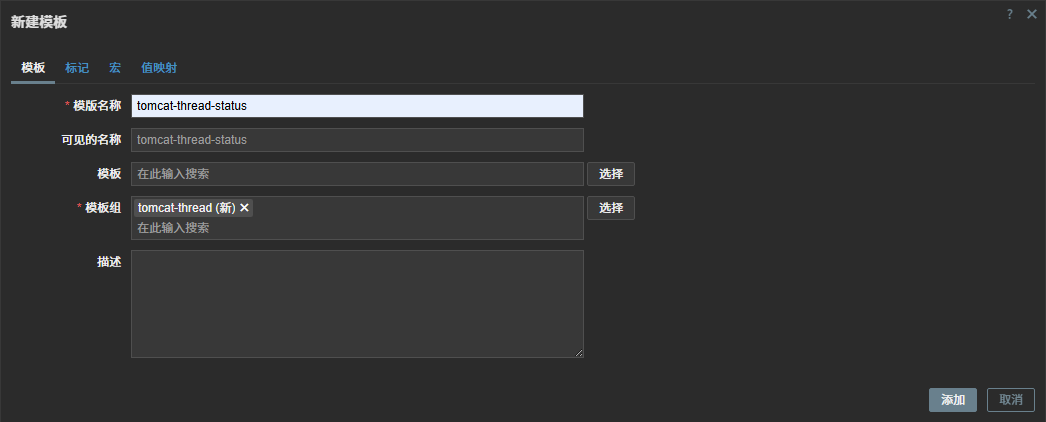

(9)创建模板，将监控项、触发器、图形添加到模板中

(10)关联主机

相关项监控

如果zabbix 想要看 jvm内存详细信息呢？

xshell复制两个窗口，同时执行相同命令，可以看到另一个窗口是报错的

这是因为Linux 的 ptrace 调试机制 + JVM 工具的 "排他性附加" 限制 ------ 同一时间，一个 Java 进程只能被一个 jhsdb 这类 "调试型工具" 附加，第二个窗口会因 "附加权限被占用" 报错

相关项监控就是通过正则表达式将，将数据源过滤提取出你要的结果

(1)使用命令输出你要提取的数据源

shell 复制代码

#1.获取tomcat业务的所有jvm内存信息
[root@web03 ~]# jhsdb jmap --heap --pid 861
Attaching to process ID 861, please wait...
Debugger attached successfully.
Server compiler detected.
JVM version is 11.0.28+6

using thread-local object allocation.
Garbage-First (G1) GC with 2 thread(s)

Heap Configuration:
   MinHeapFreeRatio         = 40
   MaxHeapFreeRatio         = 70
   MaxHeapSize              = 513802240 (490.0MB)
   NewSize                  = 1363144 (1.2999954223632812MB)
   MaxNewSize               = 308281344 (294.0MB)
   OldSize                  = 5452592 (5.1999969482421875MB)
   NewRatio                 = 2
   SurvivorRatio            = 8
   MetaspaceSize            = 21807104 (20.796875MB)
   CompressedClassSpaceSize = 1073741824 (1024.0MB)
   MaxMetaspaceSize         = 17592186044415 MB
   G1HeapRegionSize         = 1048576 (1.0MB)

Heap Usage:
G1 Heap:
   regions  = 490
   capacity = 513802240 (490.0MB)
   used     = 26731008 (25.49267578125MB)
   free     = 487071232 (464.50732421875MB)
   5.202586894132653% used
G1 Young Generation:
Eden Space:
   regions  = 15
   capacity = 19922944 (19.0MB)
   used     = 15728640 (15.0MB)
   free     = 4194304 (4.0MB)
   78.94736842105263% used
Survivor Space:
   regions  = 1
   capacity = 1048576 (1.0MB)
   used     = 1048576 (1.0MB)
   free     = 0 (0.0MB)
   100.0% used
G1 Old Generation:
   regions  = 11
   capacity = 34603008 (33.0MB)
   used     = 9953792 (9.49267578125MB)
   free     = 24649216 (23.50732421875MB)
   28.765684185606062% used
#2.写个脚本获取tomcat业务的所有jvm内存信息
cat > /server/scripts/java-thread-jvm-memory.sh <<'EOF'
#!/bin/bash
##############################################################
# File Name:java-tread-status.sh
# Version:V1.0
# Author:csq
# Organization: www.chenshiquan.xyz
# Desc:
##############################################################
#1.vars
app=/usr/local/tomcat/
choose=$1
#2.pid
pid=`ps -ef |grep $app|grep -v grep | awk '{print $2}'`
#3.check_pid
if [ -z "$pid" ];then
	echo "不存在"
	exit 1
fi
#4.调用jhsdb命令
jhsdb jmap --heap --pid $pid
EOF

(2)在客户端agent子配置文件中写入相关键值

shell 复制代码

#1.修改客户端agent子配置文件
cat  >> /etc/zabbix/zabbix_agentd.d/java-thread-status.conf <<EOF
#jvm内存信息
UserParameter=java.jvm.mem.all,sudo bash /server/scripts/java-thread-jvm-memory.sh $1
EOF

#2.重启agent生效配置文件
systemctl restart zabbix-agent

(3)zabbix服务端测试键值

shell 复制代码

#1.测试客户端键值是否可用
zabbix_get  -s 172.16.1.115 -k java.jvm.mem.all
#2.如果可用继续下一步

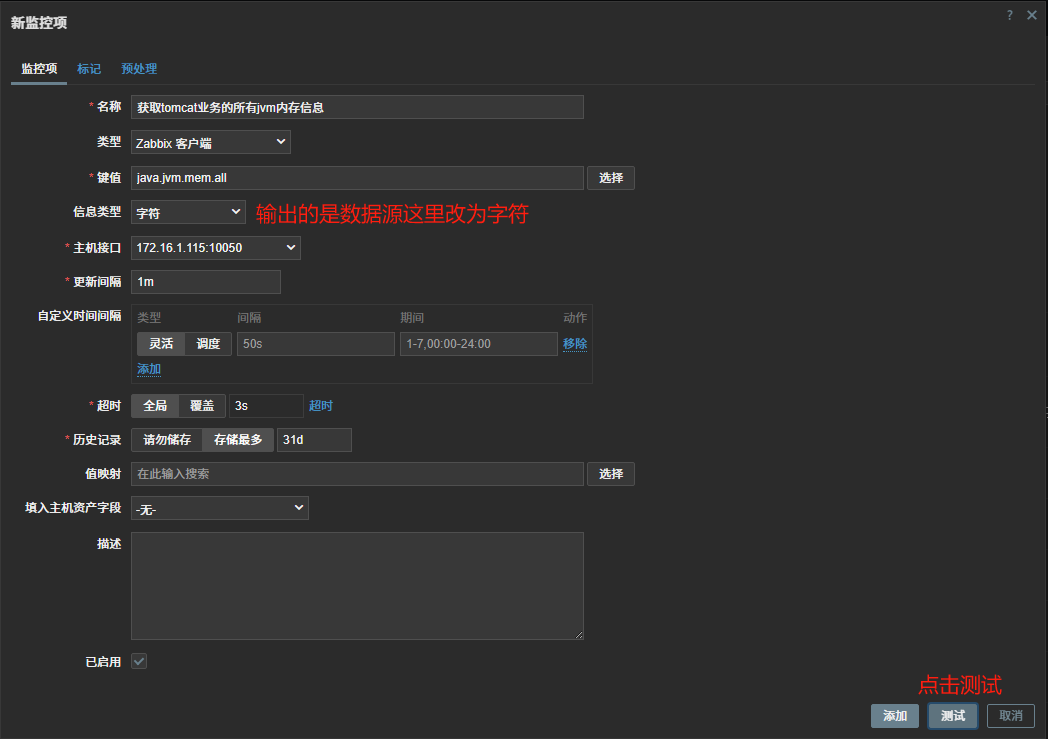

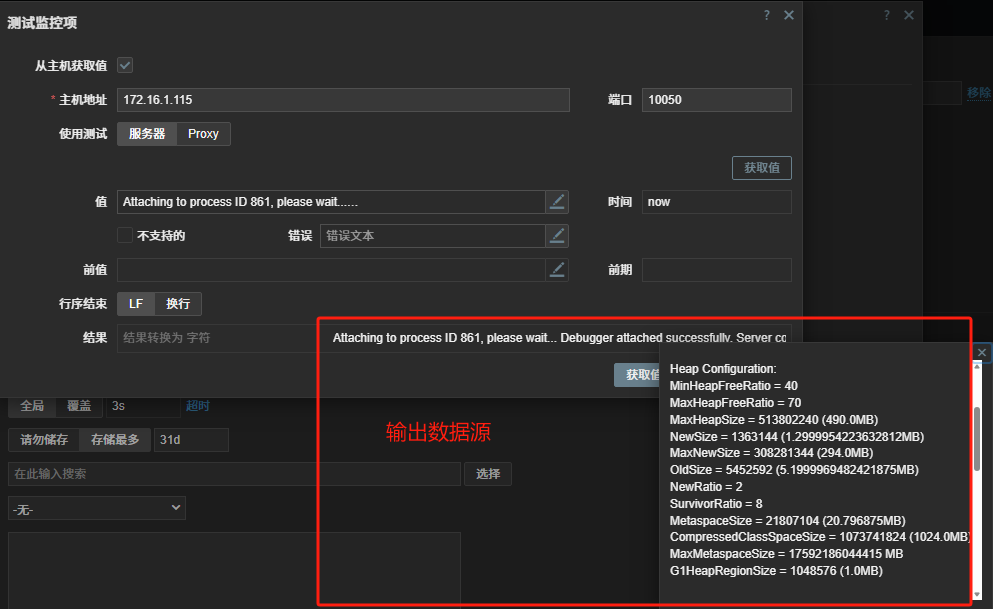

(4)在zabbix web页面tomcat业务主机创建主要监控项，获取数据源

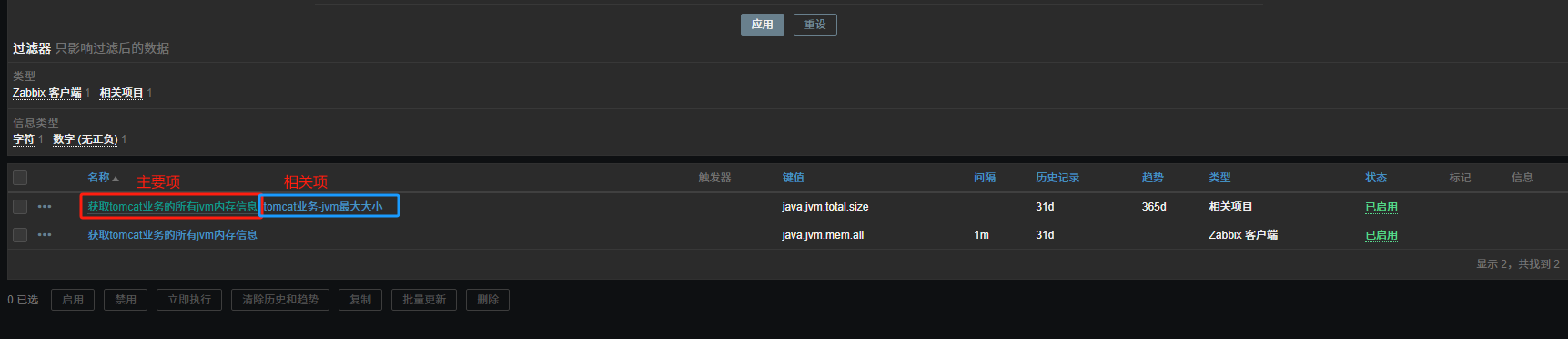

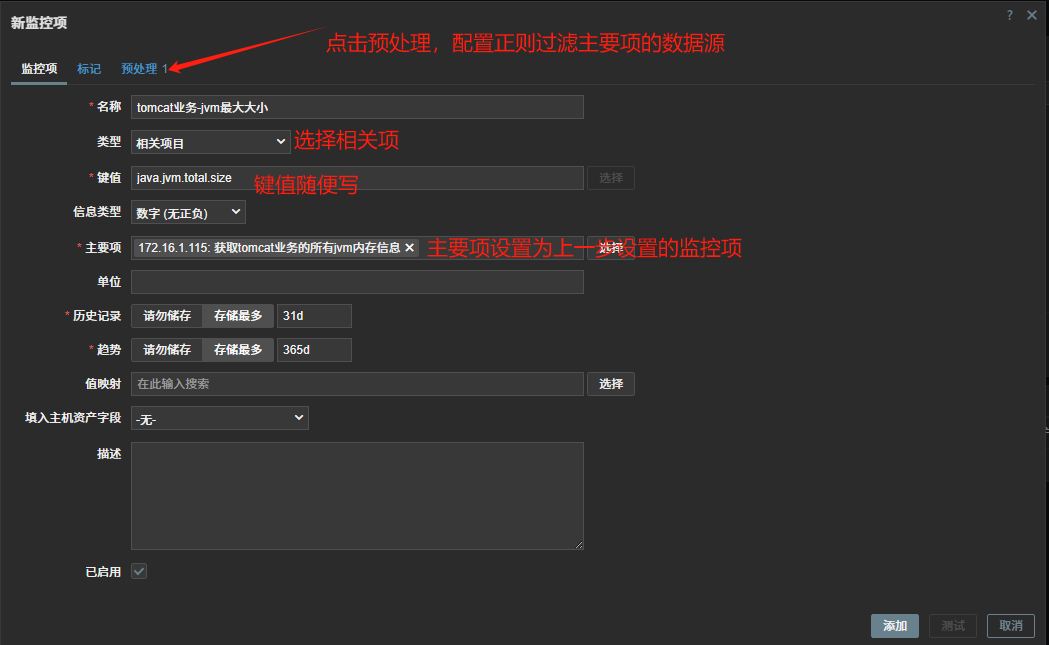

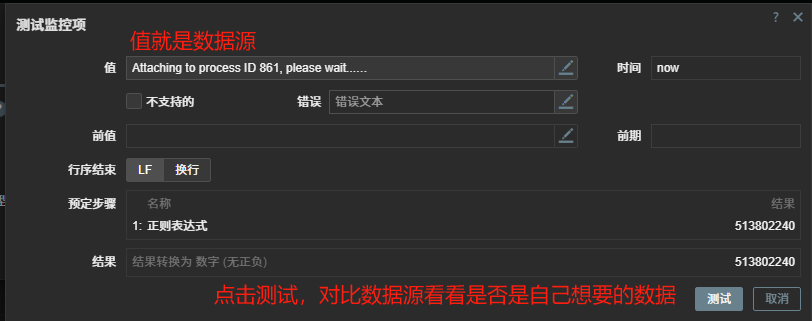

(5)创建tomcat业务jvm内存信息的相关项，并设置正则过滤数据源

监控指标名称	最终修正正则表达式（Heap Configuration 专用）	匹配结果示例
最小堆空闲比率（MinHeapFreeRatio）	`\s+MinHeapFreeRatio\s+=\s+([0-9]+)`	40
最大堆空闲比率（MaxHeapFreeRatio）	`\s+MaxHeapFreeRatio\s+=\s+([0-9]+)`	70
最大堆大小（字节数）	`\s+MaxHeapSize\s+=\s+([0-9]+)\s+\(([0-9.]+)MB\)`	513802240
最大堆大小（MB）	`\s+MaxHeapSize\s+=\s+[0-9]+\s+\(([0-9.]+)MB\)`	490.0
新生代初始大小（字节数）	`\s+NewSize\s+=\s+([0-9]+)\s+\(([0-9.]+)MB\)`	1363144
新生代初始大小（MB）	`\s+NewSize\s+=\s+[0-9]+\s+\(([0-9.]+)MB\)`	1.2999954223632812
新生代最大大小（字节数）	`\s+MaxNewSize\s+=\s+([0-9]+)\s+\(([0-9.]+)MB\)`	308281344
新生代最大大小（MB）	`\s+MaxNewSize\s+=\s+[0-9]+\s+\(([0-9.]+)MB\)`	294.0
老年代初始大小（字节数）	`\s+OldSize\s+=\s+([0-9]+)\s+\(([0-9.]+)MB\)`	5452592
老年代初始大小（MB）	`\s+OldSize\s+=\s+[0-9]+\s+\(([0-9.]+)MB\)`	5.1999969482421875
新生代与老年代比例（NewRatio）	`\s+NewRatio\s+=\s+([0-9]+)`	2
新生代 Eden/Survivor 比例（SurvivorRatio）	`\s+SurvivorRatio\s+=\s+([0-9]+)`	8
元空间初始大小（字节数）	`\s+MetaspaceSize\s+=\s+([0-9]+)\s+\(([0-9.]+)MB\)`	21807104
元空间初始大小（MB）	`\s+MetaspaceSize\s+=\s+[0-9]+\s+\(([0-9.]+)MB\)`	20.796875
压缩类空间大小（字节数）	`\s+CompressedClassSpaceSize\s+=\s+([0-9]+)\s+\(([0-9.]+)MB\)`	1073741824
压缩类空间大小（MB）	`\s+CompressedClassSpaceSize\s+=\s+[0-9]+\s+\(([0-9.]+)MB\)`	1024.0
最大元空间大小（字节数）	`\s+MaxMetaspaceSize\s+=\s+([0-9]+)\s+MB`	17592186044415
G1 堆区域大小（字节数）	`\s+G1HeapRegionSize\s+=\s+([0-9]+)\s+\(([0-9.]+)MB\)`	1048576
G1 堆区域大小（MB）	`\s+G1HeapRegionSize\s+=\s+[0-9]+\s+\(([0-9.]+)MB\)`	1.0

shell 复制代码

#perl正则
\d [0-9]
\w [a-zA-Z0-9_]
\s 空格,回车,tab键

(6)如法炮制，将自己想要获取的内容添加监控项

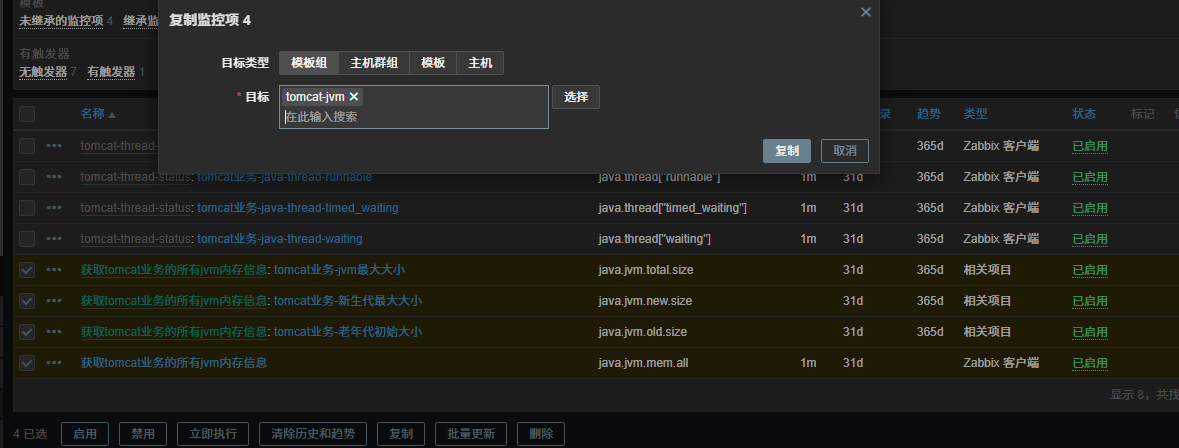

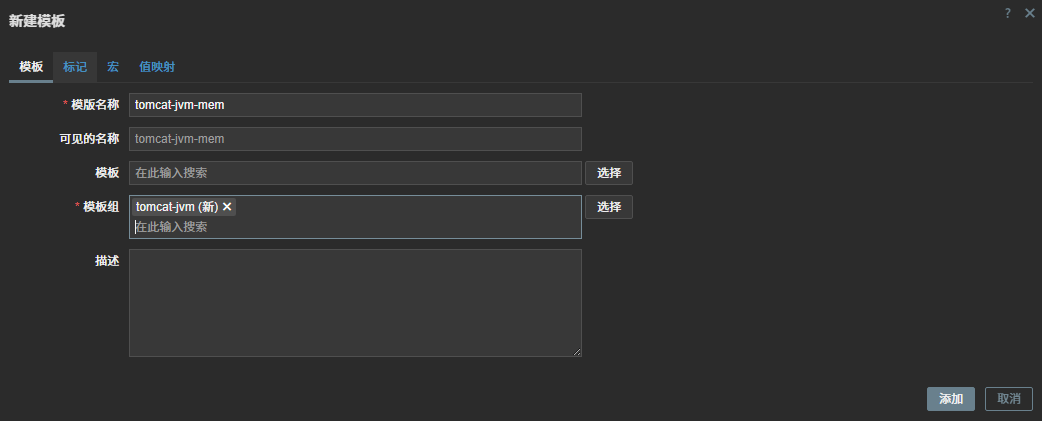

(7)创建模板将创建的监控项关联进去

(8)如果有需要可以将他们导出

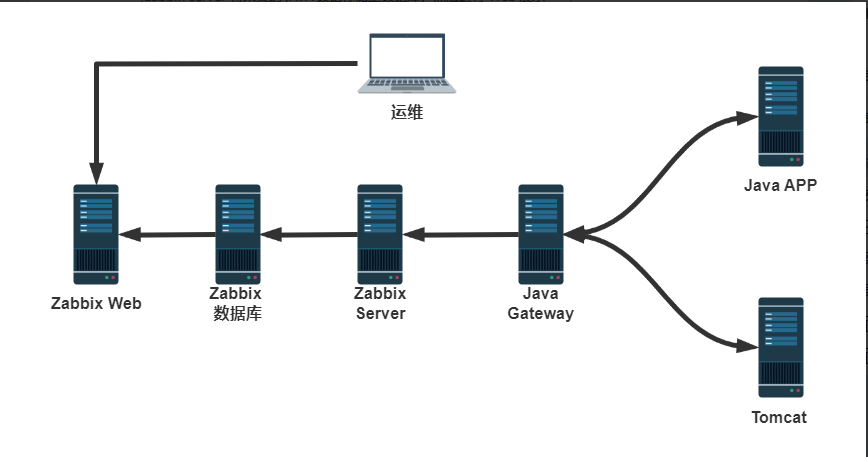

JMX监控(java-gateway监控)

zabbix官方文档：13 JMX监控

流程

开启远程监控功能
zabbix服务你部署java gateway配置
添加主机关联模板

(1)开启远程监控功能

shell 复制代码

#在tomcat根目录下的 bin/catalina.sh
#在#!/bin/bash注释下面添加
CATALINA_OPTS="-Dcom.sun.management.jmxremote \     #启用远程监控JMX
-Dcom.sun.management.jmxremote.port=12345 \         #默认启动的JMX端口号
-Dcom.sun.management.jmxremote.authenticate=false \ #不使用用户名密码
-Dcom.sun.management.jmxremote.ssl=false \          #不使用SSL认证
-Djava.rmi.server.hostname=172.16.1.9"              #是tomcat主机的IP地址,不是zabbix
export CATALINA_OPTS
#重启生效
systemctl restart tomcat

(2)如果是docker搭建zabbix服务端运行gateway

shell 复制代码

#version: "3.8"
services:
  db:
    image: mysql:8.0-debian
    container_name: zbx_db
    networks:
      - oldboy_zbx_net
    restart: always
    volumes:
      - ./zbx_db/:/var/lib/mysql/
    environment:
      MYSQL_ROOT_PASSWORD: "${DB_ROOT_PASS}"
      MYSQL_DATABASE: "${ZBX_DB}"
      MYSQL_USER: "${ZBX_USER}"
      MYSQL_PASSWORD: "${ZBX_PASS}"
    command:
      - --character-set-server=utf8
      - --collation-server=utf8_bin
      - --default-authentication-plugin=mysql_native_password

  zbx_server:
    image: zabbix/zabbix-server-mysql:7.0.9-ubuntu
    container_name: zabbix-server-mysql-7.0
    networks:
      - oldboy_zbx_net
    restart: always
    ports:
      - 10051:10051
    depends_on:
      - db
    environment:
      DB_SERVER_HOST: "db"
      MYSQL_ROOT_PASSWORD: "${DB_ROOT_PASS}"
      MYSQL_DATABASE: "${ZBX_DB}"
      MYSQL_USER: "${ZBX_USER}"
      MYSQL_PASSWORD: "${ZBX_PASS}"

  zbx_web:
    image: zabbix/zabbix-web-nginx-mysql:7.0.9-ubuntu
    container_name: zabbix-web-nginx-mysql
    networks:
      - oldboy_zbx_net
    restart: always
    ports:
      - 80:8080
    depends_on:
      - db
      - zbx_server
    environment:
      ZBX_SERVER_HOST: "zbx_server"
      DB_SERVER_HOST: "db"
      MYSQL_ROOT_PASSWORD: "${DB_ROOT_PASS}"
      MYSQL_DATABASE: "${ZBX_DB}"
      MYSQL_USER: "${ZBX_USER}"
      MYSQL_PASSWORD: "${ZBX_PASS}"


networks:
  oldboy_zbx_net:
    driver: bridge
    ipam:
      config:
        - subnet: 172.200.0.0/16
          ip_range: 172.200.1.0/24
          gateway: 172.200.1.1

(2)yum安装zabbix服务端部署java gateway配置

zabbix官方网站：下载Zabbix 7.0 LTS for CentOS 7

shell 复制代码

#0.先添加zabbix-agent仓库源,如果添加过了就别添加了
#1.客户端安装zabbix-java-gateway
yum install -y zabbix-java-gateway
#2.启动
systemctl enable --now zabbix-java-gateway
###查看端口
ss -tulnp |grep 10052
#3.配置zabbix服务端(我的zabbix是编译安装，所以地址不一样)
grep -n 'Java.*=' /usr/local/zabbix/etc/zabbix_server.conf
362:JavaGateway=172.16.1.115 #指向JAVA gateway主机
370:JavaGatewayPort=10052    #指定端口,此为默认值,可不修改
378:StartJavaPollers=5       #指定开启的进程数,默认为0，即不开启,所以必须修改此行
#4.重启服务端
systemctl restart zabbix_server
#5.检查java poller进程

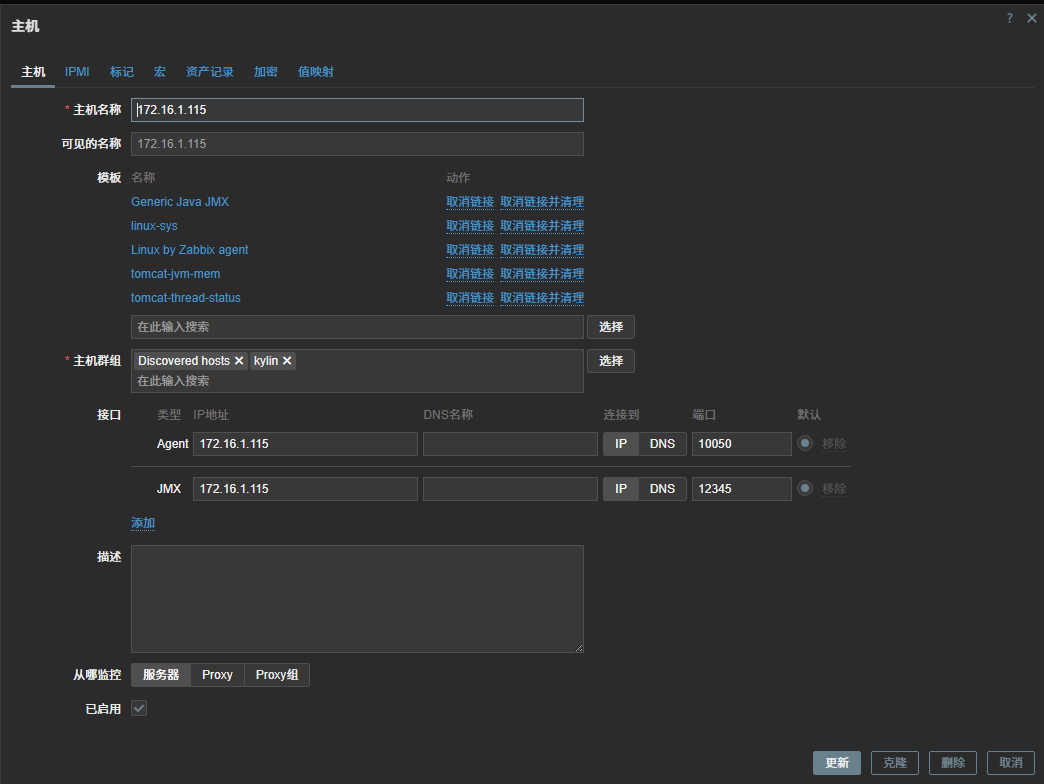

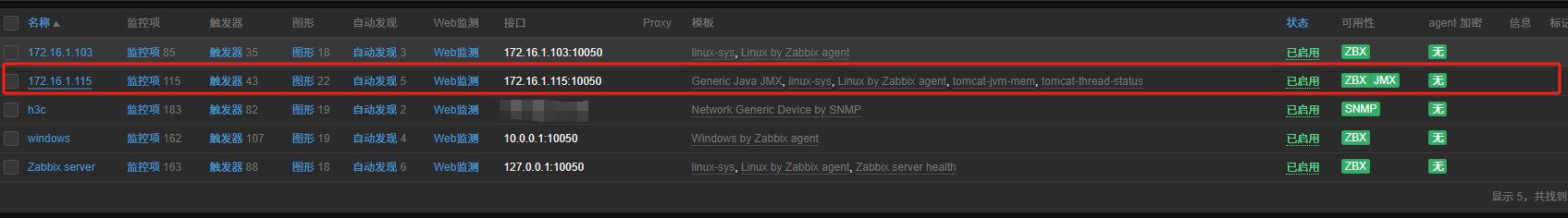

(3)添加主机关联模板

注意防火墙

jar包应用

带 JMX 远程监控配置的 Java 程序启动命令

shell 复制代码

java -Dcom.sun.management.jmxremote \
-Dcom.sun.management.jmxremote.port=12345 \
-Dcom.sun.management.jmxremote.authenticate=false \
-Dcom.sun.management.jmxremote.ssl=false \
-Djava.rmi.server.hostname=172.16.1.9 \
-jar xxx.jar

报错解决

cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found

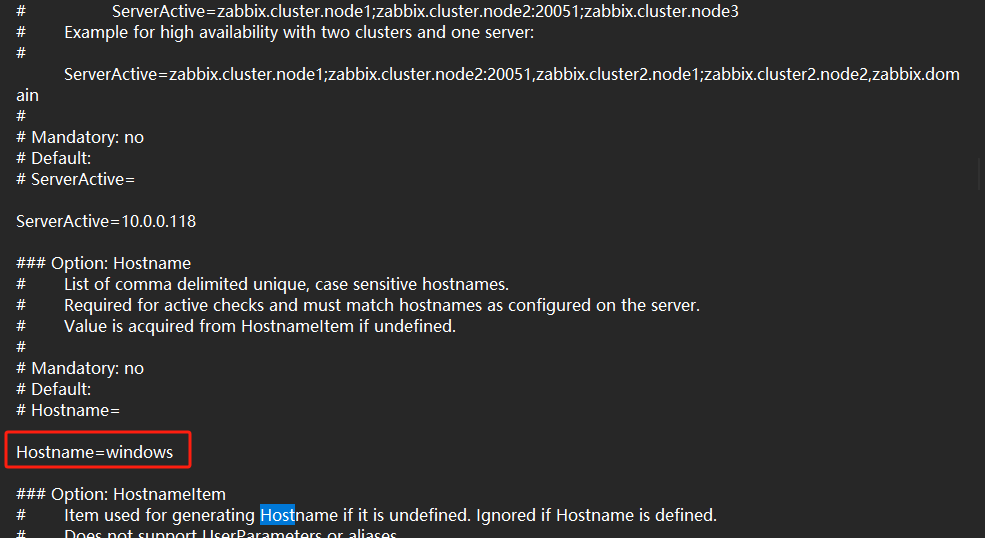

其实在 z abbix web上是有 agent主机最新数据的，出现上面的问题是因为 web和agent配置的Hos tname对不上，但是agent主机是有配 server ip的，所以也可以请求到数据。处理也比较简单

两边改为一致的，方便记忆的名字，然后重启agent服务就行了

shell 复制代码

[root@m03 ~]# tail -f /var/log/zabbix/zabbix_server.log
 42983:20251201:210156.535 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 42984:20251201:210257.043 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 42983:20251201:210356.457 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 42980:20251201:210456.898 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 42983:20251201:210556.335 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 42984:20251201:210656.756 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 42984:20251201:210756.161 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 42980:20251201:210856.586 cannot send list of active checks to "10.0.0.1": host [DESKTOP-VL8O7G4] not found
 43012:20251201:210918.965 Zabbix agent item "service.info["SamSs",state]" on host "windows" failed: first network error, wait for 15 seconds
 43012:20251201:210933.965 resuming Zabbix agent checks on host "windows": connection restored
