基于Matlab的含分布式电源配电网模型图：故障点设置与潮流计算下的短路电压电流波形展示

matlab配电网模型图，含分布式电源的配电网模型图，设置好了故障点，有短路情况的电压电流波形，可以查看潮流计算

最近在折腾一个带光伏的配电网仿真模型，刚好实现了几种短路故障情况下的波形捕捉。这个模型用MATLAB/Simulink搭起来特别有意思，尤其是看着电流突然暴增的瞬间，莫名有种玩电子实验的刺激感。

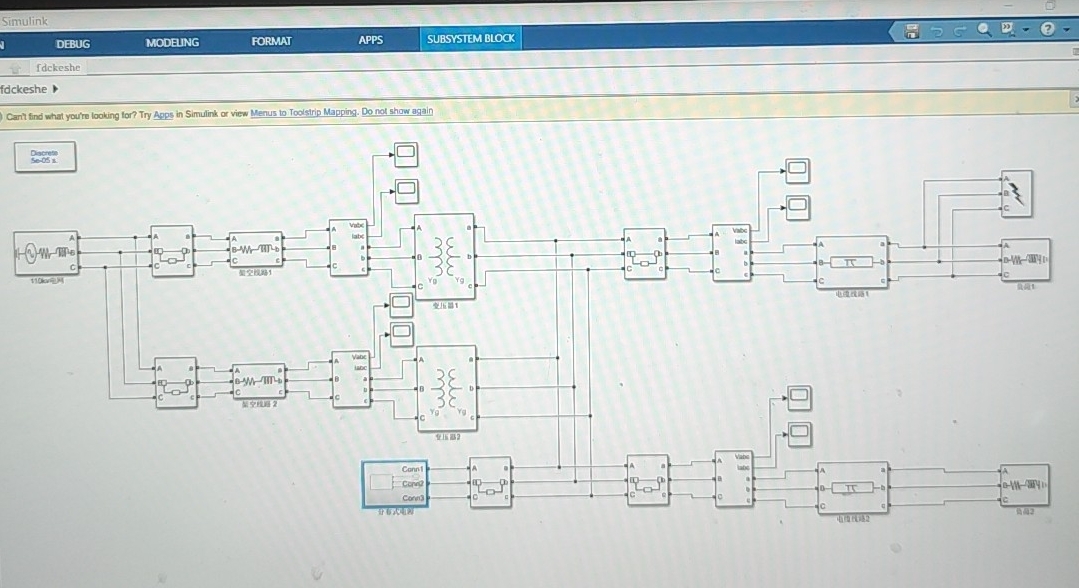

先甩张模型结构图（假装有图），主干网是典型的10kV辐射状配网，在第三号节点挂了组200kW的光伏阵列。重点是在馈线末端设置了可编程故障模块，能自定义短路时间和故障类型------比如设置个0.2秒发生的三相金属性短路，直接暴力测试系统稳定性。

matlab 复制代码

% 故障触发时间设置示例
fault_start = 0.3;
fault_duration = 0.15;
set_param('GridModel/Fault','SwitchingTimes',[fault_start,fault_start+fault_duration]);

这段代码控制着故障模块的动作时序。实际跑仿真时发现个坑：当分布式电源接入点靠近故障位置时，短路电流会出现明显的双向流动特征。用current measurement模块抓到的波形里，传统电源电流飙升到2000A的同时，光伏逆变器输出电流突然被拉低到近乎为零------这说明系统检测到电压跌落触发了低电压穿越保护。

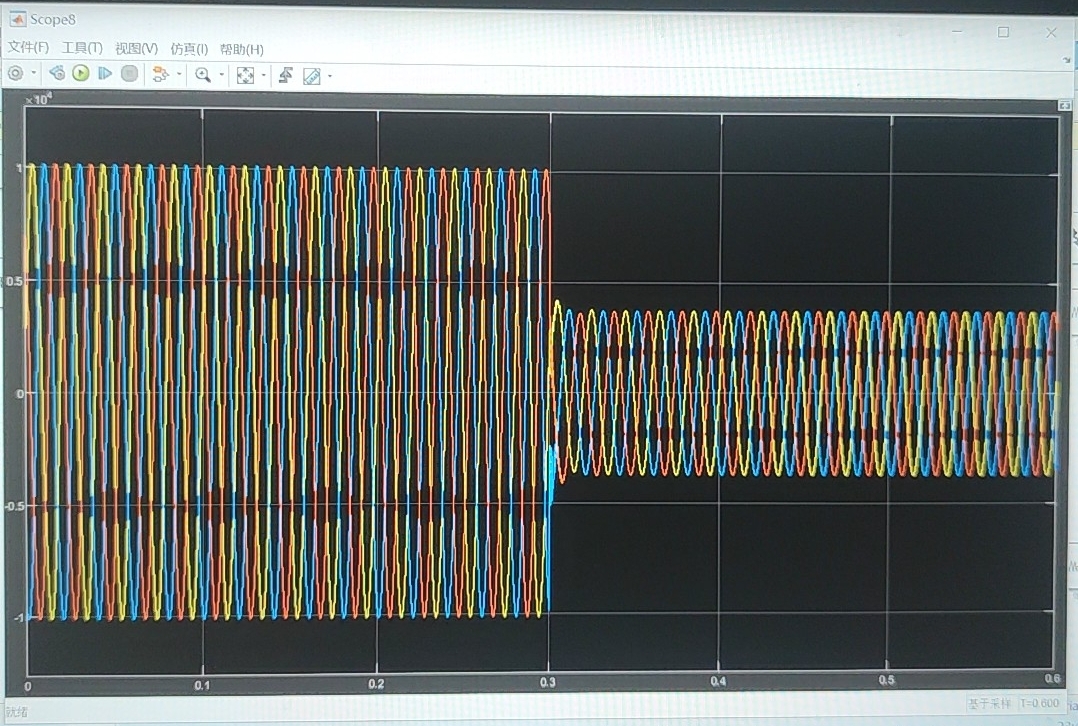

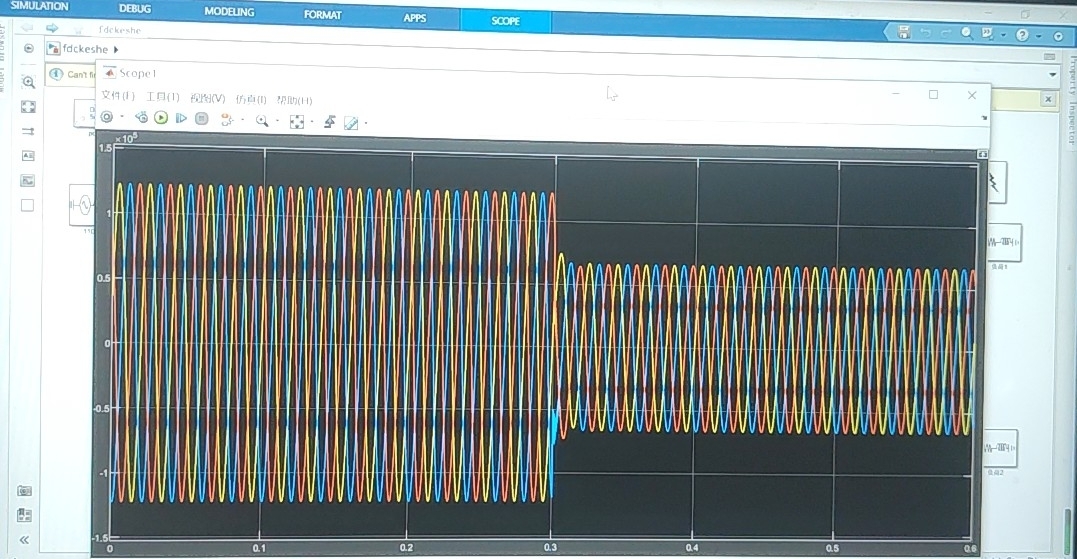

（这里可以脑补故障期间电压从10kV骤降到4kV的动态过程）

玩潮流计算的时候推荐用Powergui里的工具包。在故障发生前先跑一遍初始潮流，能看到光伏并网点处于PQ恒功率模式。有意思的是，当人为修改光伏并网数量后，重算潮流时线路功率分布的变化比纯火电系统剧烈得多。

matlab 复制代码

% 快速调用潮流计算
powerflow = power_flow('GridModel');
[V, delta] = powerflow.run();
disp('各节点电压幅值:'), disp(V)

对于想复现实验的同学，注意这三个细节：1）变压器分接头最好设为固定档位；2）线路参数记得用π型等效电路；3）仿真求解器用ode23tb处理刚性系统更稳。曾经用默认求解器跑出了电流毛刺，换成这个之后波形干净得像教科书示例。

当把故障时间设置为0.5秒持续0.1秒时，抓到的电流突变波形里藏着个彩蛋：故障切除后的振荡衰减过程，持续时间长短直接反映了系统阻尼特性。这时候翻出FFT工具分析频谱成分，能看见明显的二次谐波残留------这可能跟光伏逆变器的控制策略有关，回头调调锁相环参数再战。
