双馈风力发电机DFIG矢量控制仿真模型及其详细说明文档【控制策略全解析

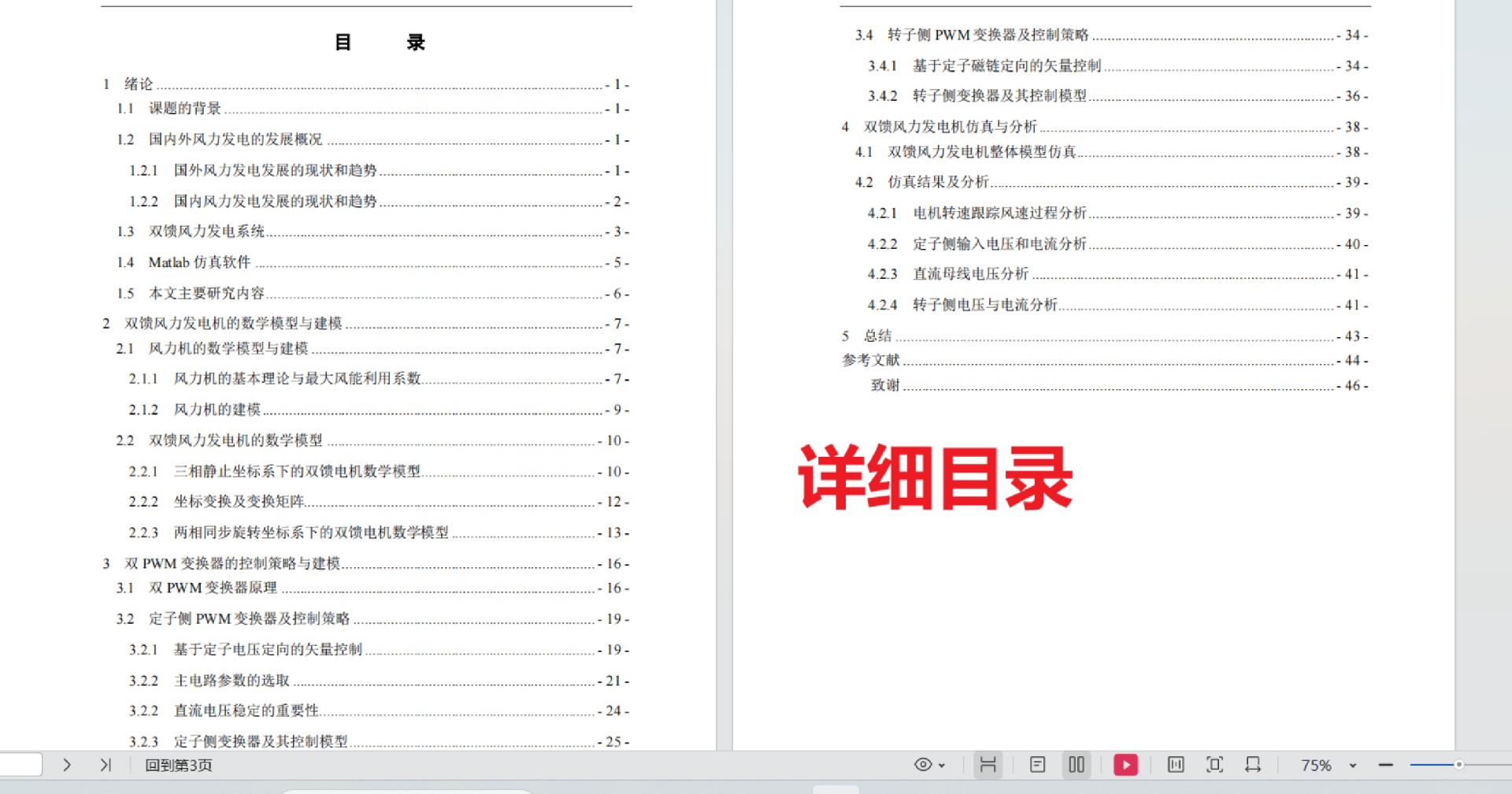

双馈风力发电机DFIG矢量控制仿真模型【附说明文档】控制策略： [1] 定子侧电压定向矢量控制： PMW变换器采用双闭环控制，电压外环主要控制直流侧电压，直流电压给定与反馈的误差经过 PI 调节器计算给定，其值决定有功功率的大小，符号决定有功功率的方向。电流内环按照电压外环输出的电流指令进行电流控制，为实现功率因数为1的整流或逆变，iq=0； [2] 转子侧磁链定向矢量控制：整个系统为双闭环结构，外环为功率控制环，根据有功功率、无功功率给定和经过计算得出的反馈值进行比较后输入 PI 控制器；内环为转子电流控制环，电流误差经调节后输出电压控制量，叠加udr 、uqr前馈电压补偿量，再经 SVPWM 调制后产生所需的励磁电压和电流。 [3]详细配套说明文档：包含详细DFIG的数学建模、坐标变换、转子与定子控制策略分析、仿真模型搭建、仿真分析等等非常详细!

最近在研究双馈风力发电机（DFIG）的矢量控制仿真模型，发现这玩意儿还挺有意思的。尤其是定子侧和转子侧的控制策略，虽然有点复杂，但搞懂了之后感觉还是挺有成就感的。今天就来聊聊这个模型，顺便穿插一些代码分析，看看怎么用代码实现这些控制策略。

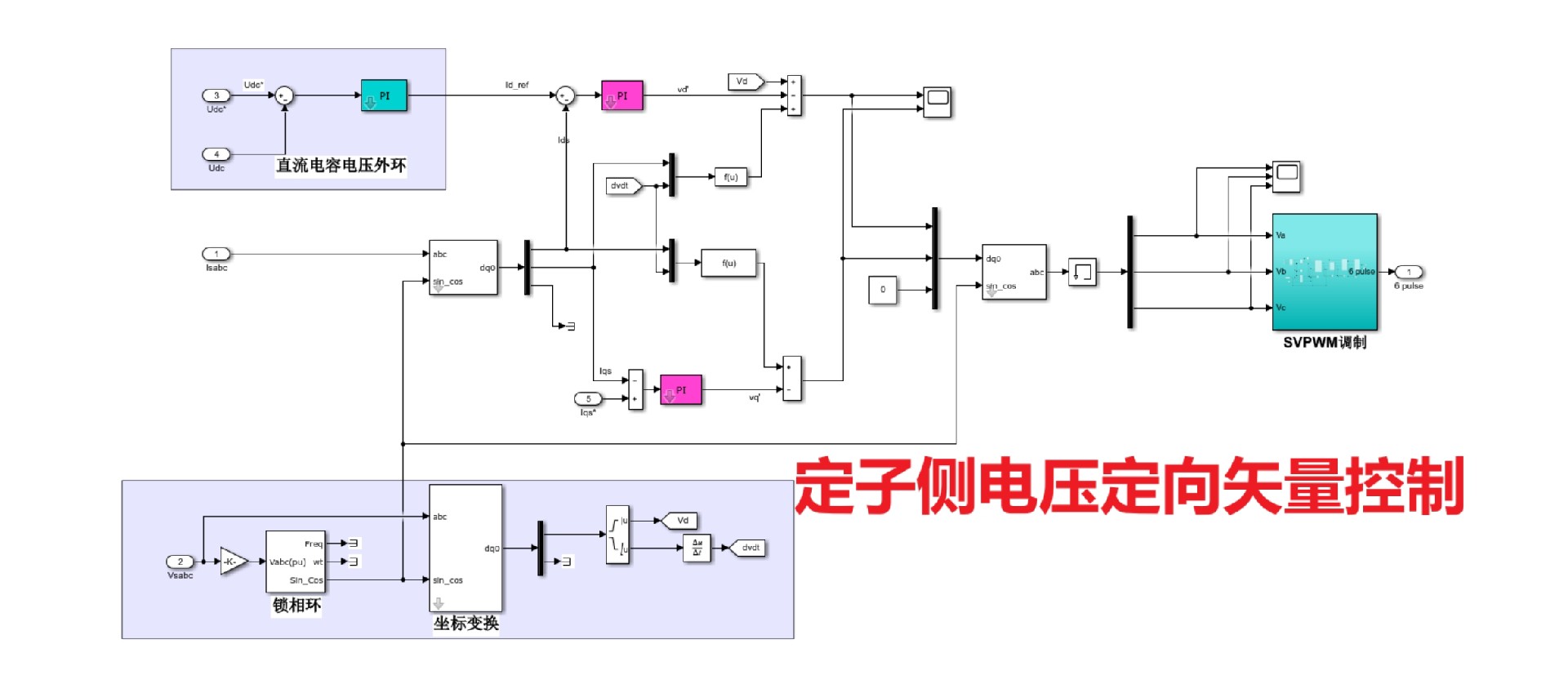

首先，定子侧电压定向矢量控制这块，核心是双闭环控制。外环控制直流侧电压，内环控制电流。代码实现起来，外环的PI调节器是关键。比如说，我们可以用Python写一个简单的PI控制器：

python 复制代码

class PIController:
    def __init__(self, kp, ki):
        self.kp = kp
        self.ki = ki
        self.integral = 0

    def update(self, error, dt):
        self.integral += error * dt
        output = self.kp * error + self.ki * self.integral
        return output

这个PI控制器可以根据误差和积分值来调节输出，外环的直流电压控制就可以用这个来实现。内环的电流控制则要保证iq=0，这样才能实现功率因数为1的整流或逆变。

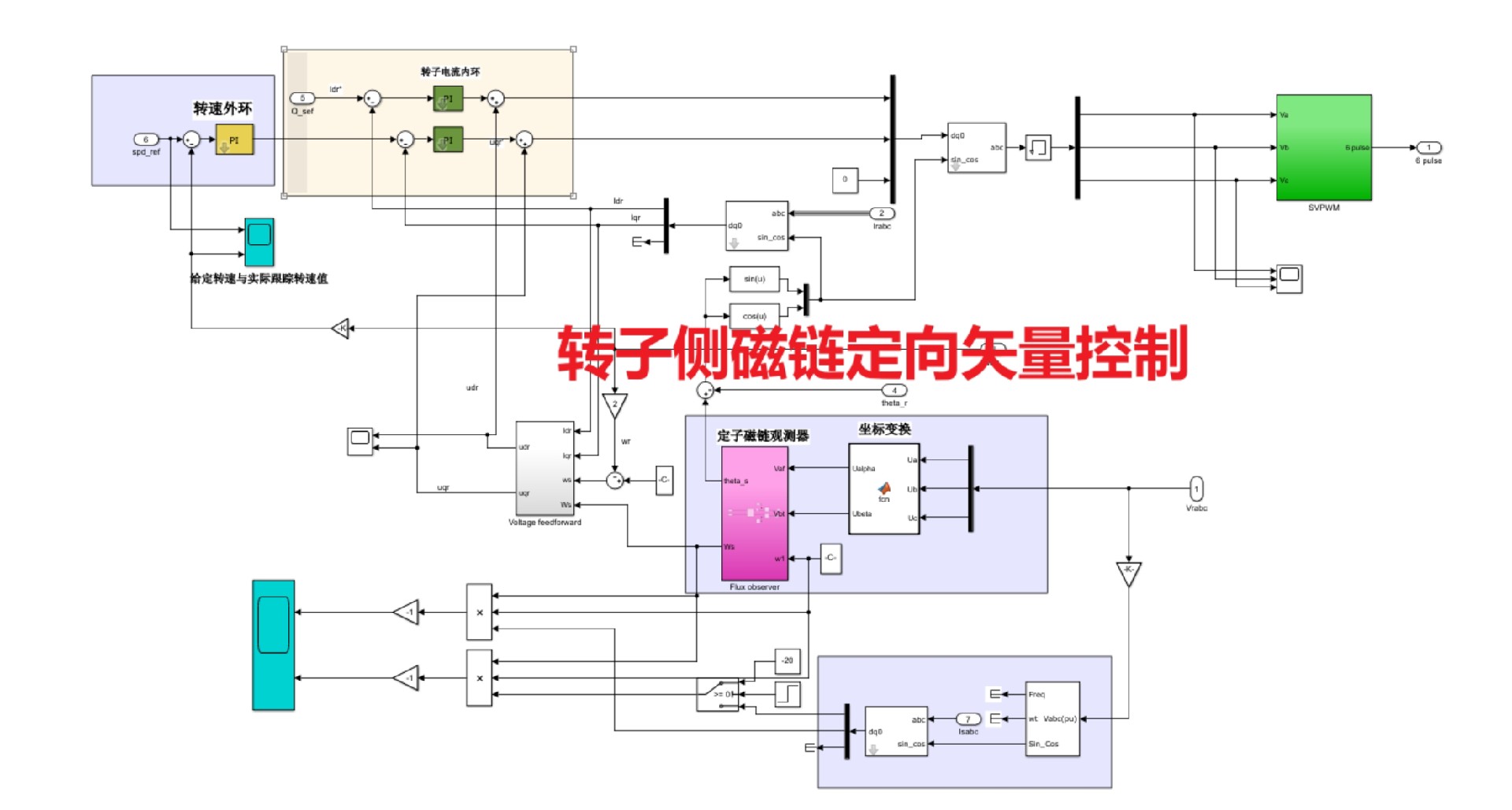

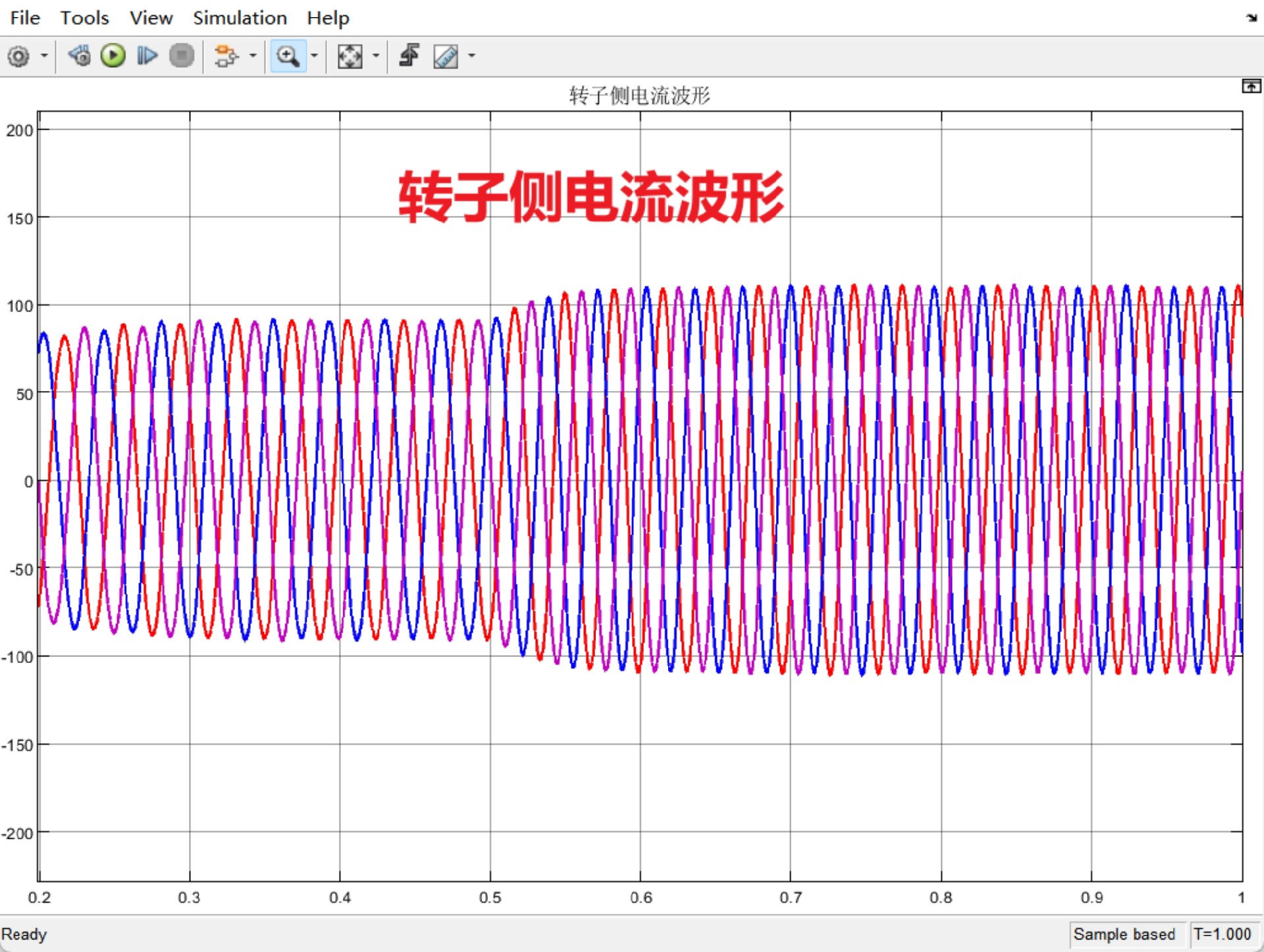

接下来是转子侧磁链定向矢量控制，也是双闭环结构。外环控制功率，内环控制电流。这里的代码实现和外环有点类似，但多了前馈电压补偿量。我们可以用同样的PI控制器，但需要加上前馈补偿：

python 复制代码

def rotor_side_control(power_error, current_error, dt, kp_power, ki_power, kp_current, ki_current):
    power_controller = PIController(kp_power, ki_power)
    current_controller = PIController(kp_current, ki_current)

    power_output = power_controller.update(power_error, dt)
    current_output = current_controller.update(current_error, dt)

    feedforward = calculate_feedforward()
    final_output = current_output + feedforward

    return final_output

这个函数实现了转子侧的双闭环控制，外环控制功率，内环控制电流，最后加上前馈补偿量，输出最终的控制量。

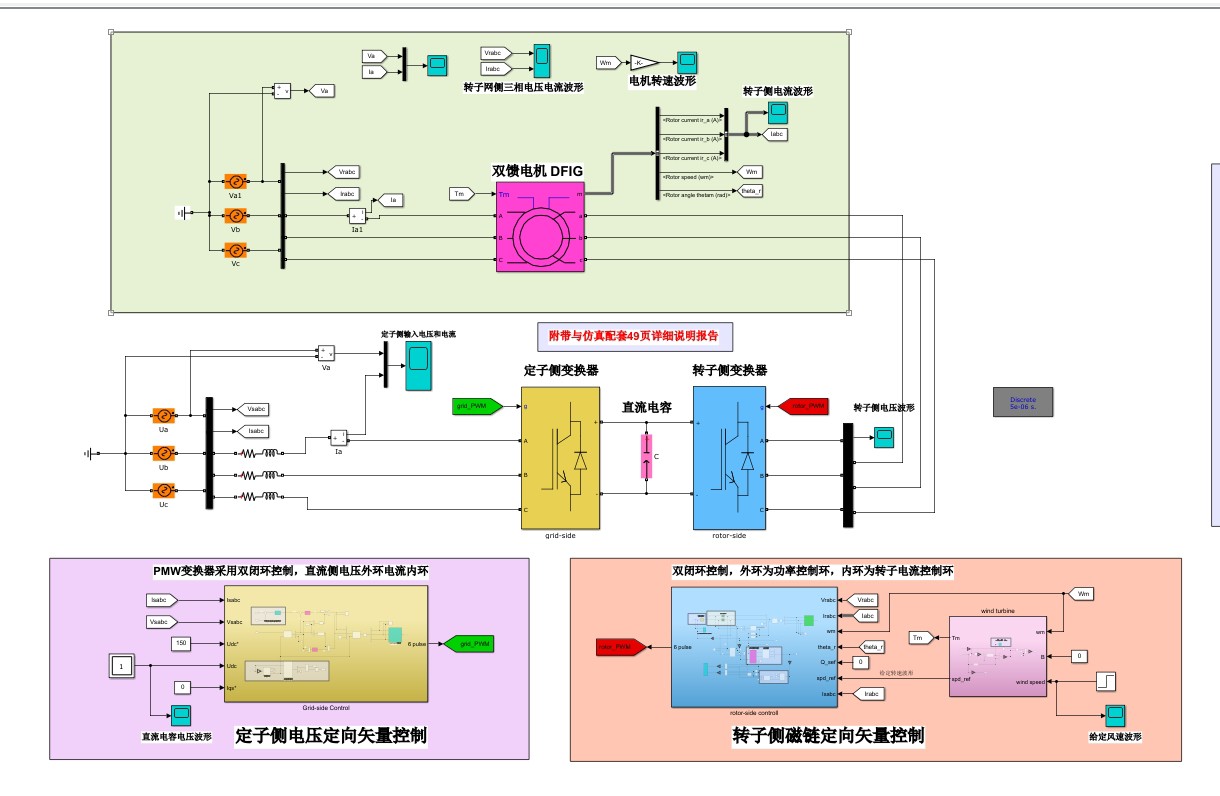

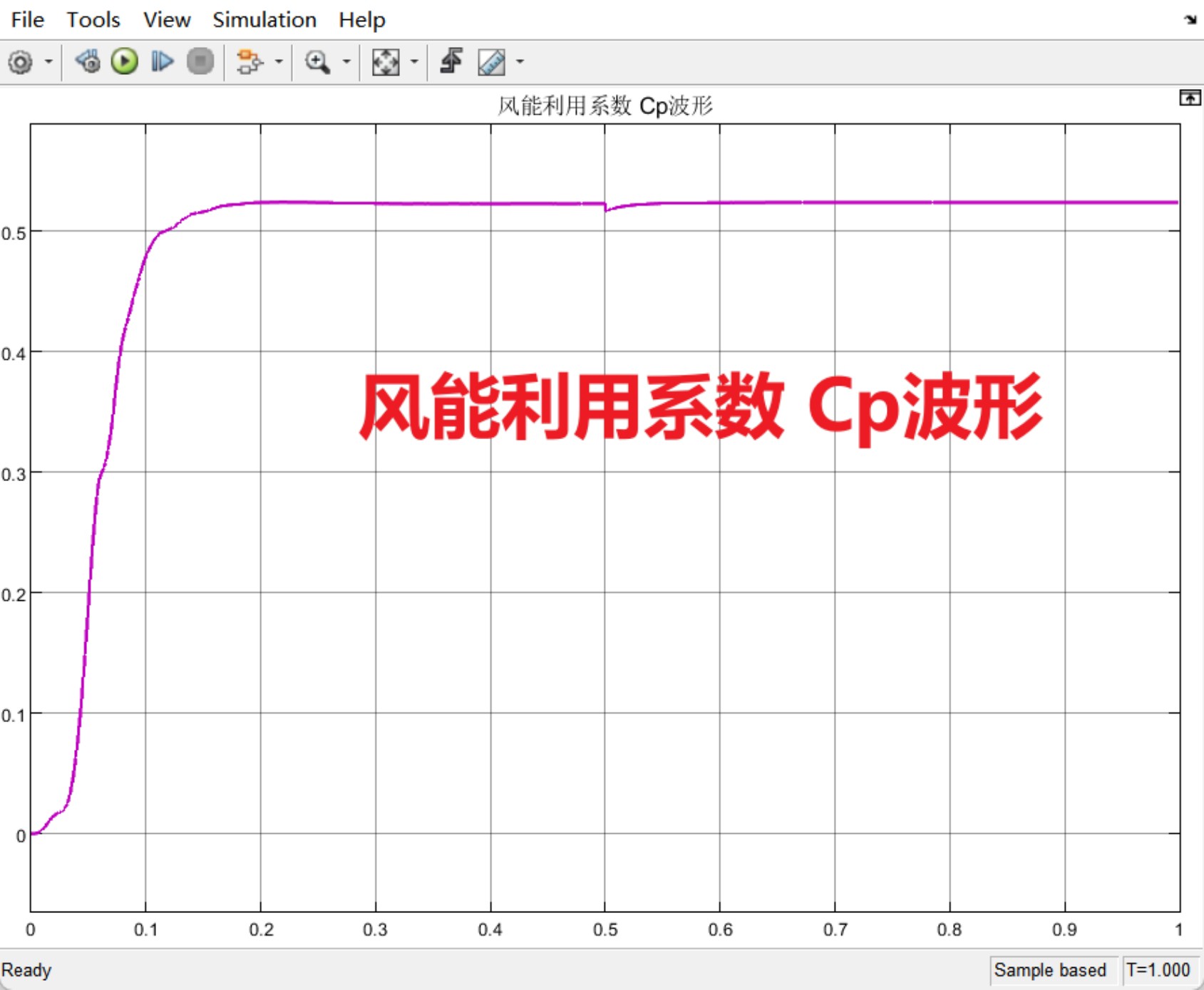

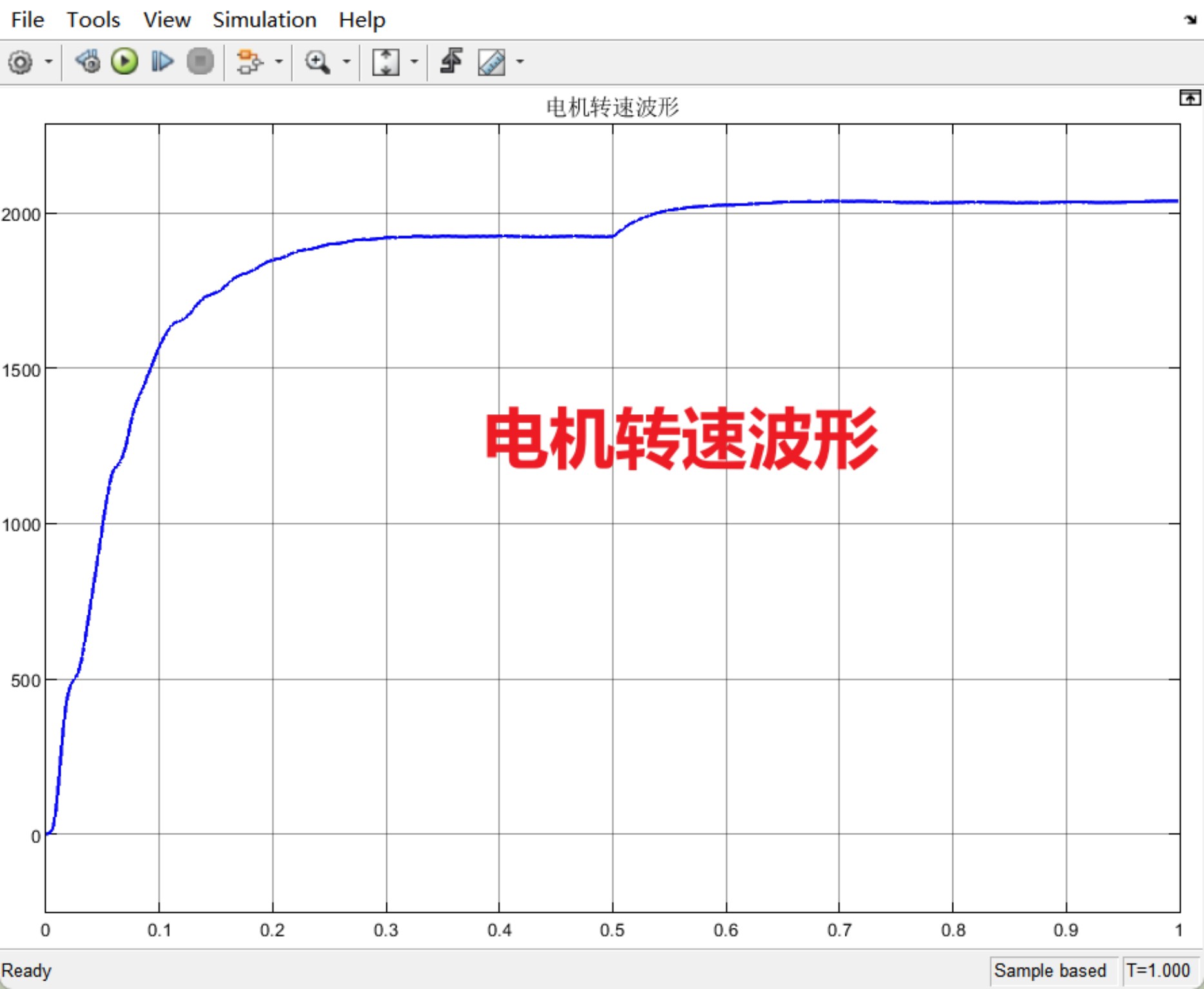

最后，仿真模型的搭建也是很重要的一部分。我们可以用Simulink或者Python的仿真库来搭建这个模型。比如说，用Python的scipy库来模拟DFIG的动态响应：

python 复制代码

from scipy.integrate import odeint

def dfig_model(state, t, params):
    # 这里写DFIG的微分方程模型
    # state是状态变量，t是时间，params是参数
    pass

# 初始状态和参数
state0 = [0, 0, 0, 0]
params = {'kp': 1, 'ki': 0.1}
t = np.linspace(0, 10, 100)

# 仿真
states = odeint(dfig_model, state0, t, args=(params,))

这个代码用odeint函数来解DFIG的微分方程模型，模拟出DFIG的动态响应。通过调整参数和初始状态，可以得到不同的仿真结果。

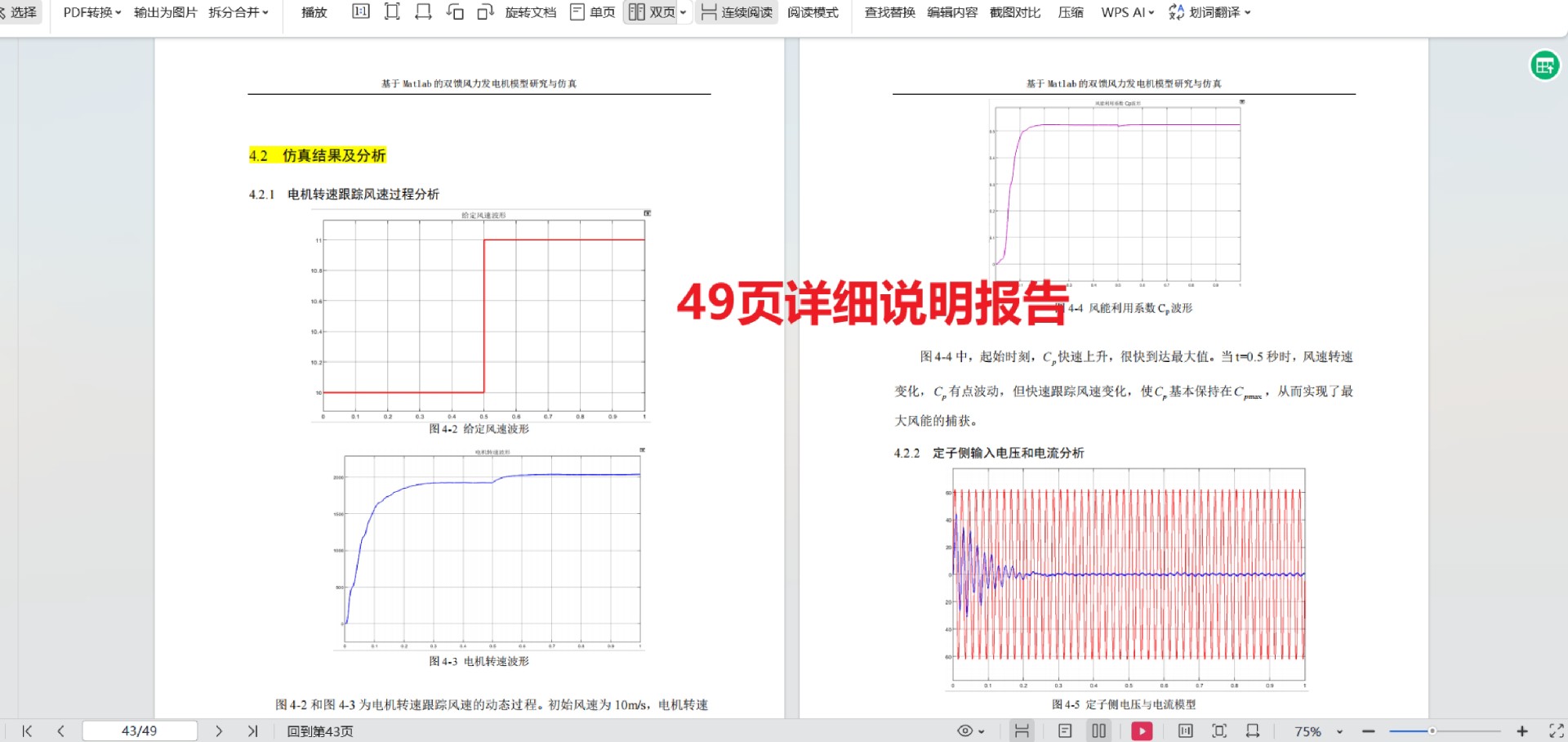

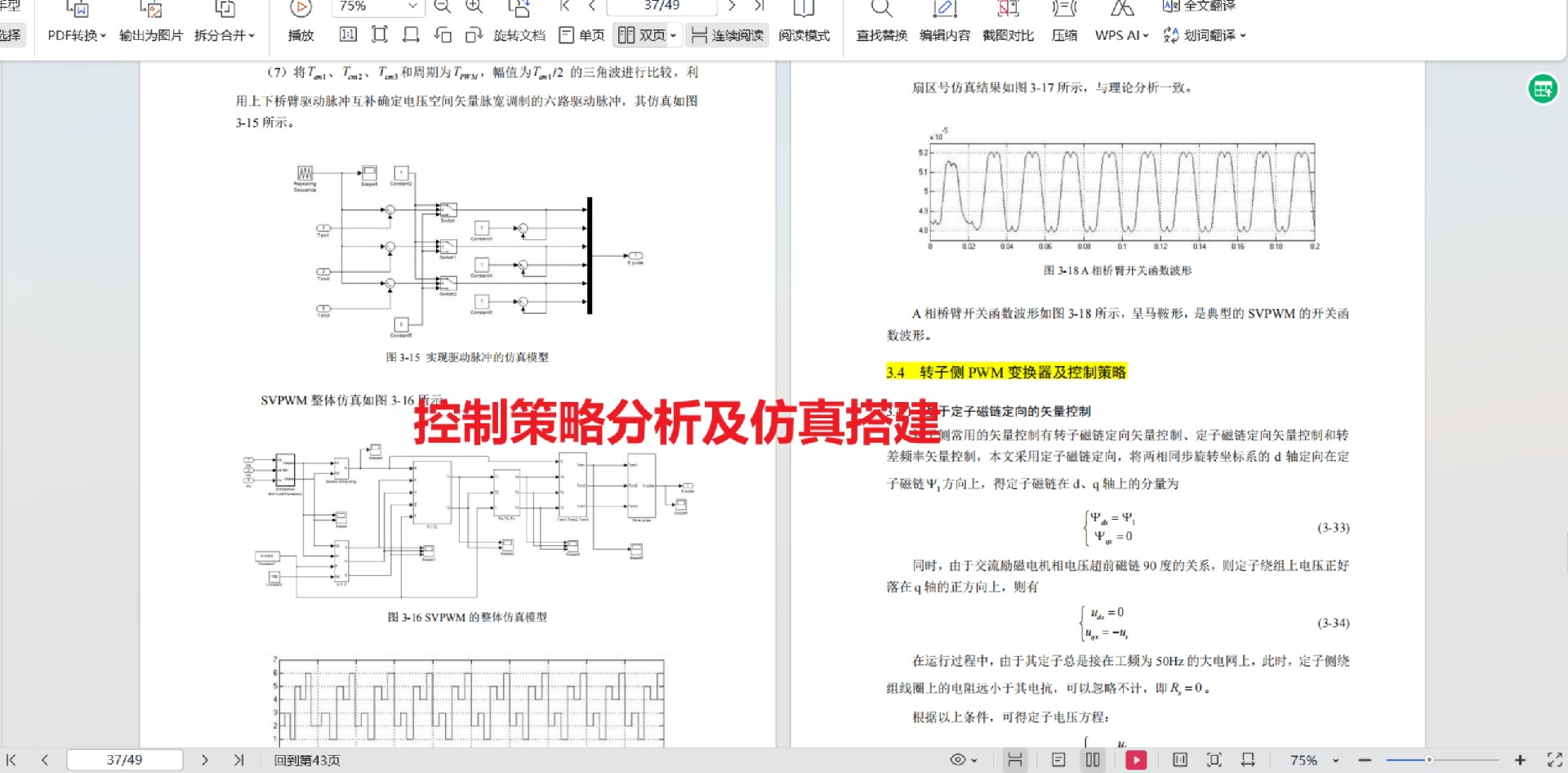

总的来说，DFIG的矢量控制仿真模型虽然复杂，但通过代码实现和分析，还是可以一步步搞懂的。希望这篇文章能对你有所帮助，如果有兴趣，可以继续深入研究一下配套的说明文档，里面有很多详细的数学建模和仿真分析。
