光子晶体与反谐振光纤研究：有效折射率与模场计算，及多种损耗（限制、散射、弯曲、吸收）分析

comsol光子晶体光纤，反谐振光纤，计算有效折射率及模场，计算多种损耗，限制损耗，散射损耗，弯曲损耗，吸收损耗等

光子晶体光纤（PCF）和反谐振光纤（ARF）的结构设计直接决定了光场传输特性。在COMSOL中构建这类光纤模型时，网格划分需要特别讲究------纤芯区域采用极细化网格，包层周期性结构使用扫掠网格。举个例子，六边形晶格排列的空气孔可以用参数化曲线描述：

matlab 复制代码

% COMSOL LiveLink脚本片段
for i = 1:6
    theta = (i-1)*pi/3;
    model.geom('geom1').feature().create(sprintf('circ%d',i), 'Circle');
    model.geom('geom1').feature(sprintf('circ%d',i)).set('r', 0.8e-6);
    model.geom('geom1').feature(sprintf('circ%d',i)).set('pos', [d*cos(theta), d*sin(theta)]);
end

这段代码通过极角循环生成六个环绕纤芯的空气孔，d控制孔间距。需要注意的是，当孔径与波长接近时，必须启用电磁场频域求解器的二阶元模式才能准确捕捉倏逝场。

计算有效折射率时，边界条件设置是重头戏。对于基模求解，建议使用完美匹配层（PML）包裹整个结构，同时设置端口激励。这里有个技巧：将初始猜测值设为材料折射率的80%，可以显著加快收敛速度。运行后提取ewfd.neff就能得到复数形式的有效折射率，其实部对应相位常数，虚部则与限制损耗相关。

损耗计算分四大类：

限制损耗 ：直接来自有效折射率的虚部，计算公式为

Lc = (20pi/log(10))imag(neff)1e6/(real(neff) lambda)

单位是dB/m，注意这里的lambda需要转换成米制。

弯曲损耗 ：需要建立三维螺旋结构模型。实际操作中更高效的方法是采用等效折射率法------在二维模型中添加离心力对应的折射率修正项：
matlab
neff bend = real(neff) * (1 + (x/R)^2/2)

R为弯曲半径，x是横向坐标。通过参数化扫描R值，可以绘制出弯曲损耗随曲率变化的曲线。

材料吸收损耗 ：在介质材料属性中直接设置复折射率的虚部。例如二氧化硅在1550nm波长时：
matlab
n_SiO2 = 1.44 + 1i*4e-12;

这个虚部值对应约0.2 dB/km的本征吸收损耗。

表面散射损耗 ：需要结合表面粗糙度参数，采用微扰法计算。COMSOL中可以通过添加自定义弱贡献式实现：
matlab
-sigma^2(epsilonr - 1)^2* (normE)^2**sigma为表面起伏均方根，epsilon*r是相对介电常数。

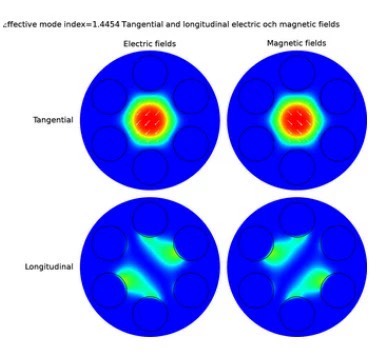

模场可视化时，建议绘制电场分量（如Ez）的绝对值分布。通过对比不同波长下的模场直径，可以发现反谐振光纤的强波长依赖性------当满足反谐振条件时，模场会被强烈限制在纤芯：

matlab 复制代码

% 绘制模场截面
mphplot(model, 'pg1', 'data', 'root.modal1.ewfd.Ez_abs');
set(gca,'ColorScale','log'); % 对数色阶更易观察弱场分布

实际调试中常遇到模式泄露问题。一个诊断技巧是观察PML区域内的场强衰减：若超过20dB衰减，说明边界条件设置合理；若出现明显反射，则需要调整PML的层数或伸缩因子。最后提醒，使用参数化扫描研究结构参数（如空气孔直径、晶格常数）时，建议结合批处理功能运行，能节省大量计算时间。
