上篇：《Calico网络架构与实现深度解析（上）》

链接: link

#作者：程宏斌

文章目录

[可选：启用 eBPF Service 代理](#可选：启用 eBPF Service 代理)

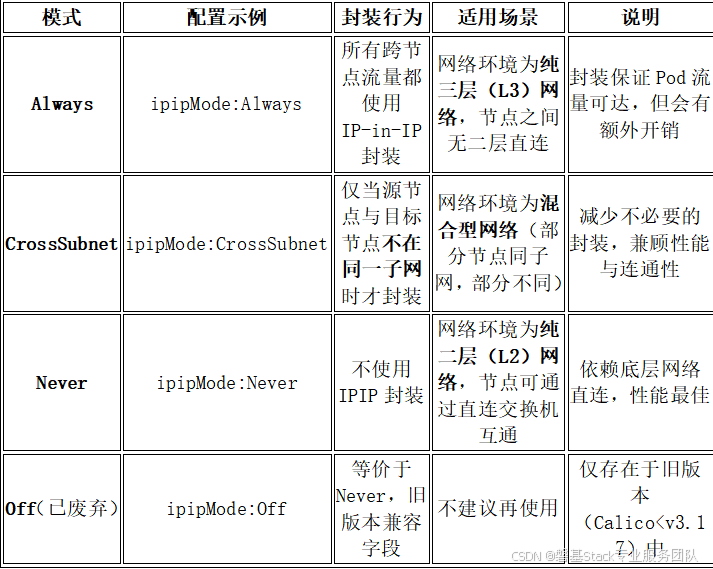

CalicoIPIP模式类型对照表

配置示例：

IPPool配置（IPIP模式）

apiVersion:crd.projectcalico.org/v1

kind:IPPool

metadata:

name:default-ipv4-ippool

spec:

cidr:10.244.0.0/16

ipipMode:Always#或CrossSubnet

vxlanMode:Never#必须禁用VXLAN

natOutgoing:true

nodeSelector:all()

ipipMode和vxlanMode不能同时启用。

VXLAN模式（集中控制+VXLAN封装）
关键特点：
控制平面：无BGP，由Calico控制器（calico-typha+calico-kube-controllers）集中管理
数据平面：VXLAN封装（UDP4789），构建二层overlay网络
路由分发：通过Felix监听API，动态更新本地VXLANFDB（ForwardingDatabase）
无需底层网络支持Pod路由：所有跨节点通信走overlay

VXLAN封装机制

什么是VXLAN？

VirtualeXtensibleLAN，一种overlay隧道协议（RFC7348）

将二层以太帧封装在UDP包中，穿越三层网络

使用VNI（VXLANNetworkIdentifier）隔离租户（Calico默认VNI=4096）
封装格式
$外层MAC\]\[外层IP\]\[UDP\]\[VXLAN头\]\[内层MAC\]\[内层IP+TCP/UDP+数据$
外层源/目的IP：节点IP（如10.0.12.11→10.0.12.12）

UDP目的端口：4789（IANA标准VXLAN端口）

VNI：Calico默认为4096

内层IP：PodIP（如10.244.1.5→10.244.2.5）
MTU要求

VXLAN增加约50字节头部（UDP+VXLAN+外层IP）

建议底层网络MTU≥1550，或Pod网络MTU设为1450

总结：将完整的二层以太网帧作为负载（payload），封装在 UDP/IP 数据包中，通过三层网络进行传输；对端在接收到数据后解封装，还原出原始的二层以太网帧。

工作流程详解

场景：PodA（Node1）→PodB（Node2）

步骤1：Pod创建与CIDR分配

calico-kube-controllers为Node1分配Pod块：10.244.1.0/26

Felix在Node1创建veth接口（caliXXXX），分配PodIP

步骤2：VXLAN接口与FDB配置

Felix自动创建vxlan.calico接口：

ip link addv xlan.calico type vxlan id 4096 dev eth0 dstport 4789

同时监听API，得知Node2的IP和其PodCIDR（10.244.2.0/26）

更新FDB表（ForwardingDatabase）：

bridge fdb append 00:00:00:00:00:00 dev vxlan.calico dst 10.0.12.12

步骤3：PodA发起通信

PodA（10.244.1.5）→PodB（10.244.2.5）

Node1查路由表：

10.244.2.0/26 dev vxlan.calico scope link

流量被导向vxlan.calico接口

步骤4：VXLAN封装

内核VXLAN模块根据FDB表，将帧封装为：

UDP10.0.12.11:任意→10.0.12.12:4789

→VXLAN(VNI=4096)

→[EthernetFrame:10.244.1.5→10.244.2.5]

从eth0发出

步骤5：Node2解封装

Node2收到UDP4789包

内核VXLAN模块解封装，得到原始以太帧

根据本地路由转发给PodB

配置示例

IPPool配置
yaml
编辑
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
name: default-ipv4-ippool
spec:
cidr: 10.244.0.0/16
ipipMode: Never # 必须禁用IPIP
vxlanMode: Always # 启用VXLAN
natOutgoing: true
nodeSelector: all()
全局禁用BGP（Calico v3.20+）
yaml
编辑
apiVersion: operator.tigera.io/v1
kind: Installation
metadata:
name: default
spec:
calicoNetwork:
bgp: Disabled # 显式关闭BGP
如果未显式禁用BGP，某些旧版本可能仍启动BIRD，但不会用于Pod路由。

混合模式（Cross-Subnet智能封装）

模式	同子网	跨子网
IPIPCross-Subnet	无封装	IPIP封装
VXLANCross-Subnet	无封装	VXLAN封装

实现机制详解：

控制平面：BGP 仍然工作

所有节点仍运行 BIRD，通过 BGP 互相宣告 Pod CIDR

路由表中仍然存在类似条目：

10.244.2.0/26 via 10.0.12.12 dev eth0 proto bird
数据平面：Felix 动态决策是否封装

当 Pod 流量匹配到跨节点路由时，Felix（Calico 的 agent）会检查：

"目标节点 IP（NEXT_HOP）和本节点 IP 是否在同一个子网？"

判断逻辑（简化）：

python

编辑

if (local_node_ip & subnet_mask) == (remote_node_ip & subnet_mask):

同子网 → 不封装，直接转发

else:

跨子网 → 封装 IPIP

转发
IPIPCross-Subnet：
同一子网内的节点之间：不封装，直接通过 BGP 路由通信（高性能）。
不同子网的节点之间：启用 IPIP 封装，将 Pod 流量封装在额外的 IP 包头中传输。

VXLANCross-Subnet：

同一子网内：不封装，直接路由。

跨子网：启用 VXLAN 封装，将 L2 帧封装在 UDP 报文中传输。

工作流程示例

场景

Node A：10.0.12.11（子网 10.0.12.0/24）

Node B：10.0.12.12（同子网）

Node C：10.0.13.11（子网 10.0.13.0/24）

同子网：Pod A（Node A） → Pod B（Node B）

Felix判断：10.0.12.11 和 10.0.12.12 同属 /24 → 同子网

不封装，直接发 IP 包：10.244.1.5 → 10.244.2.5

底层交换机二层可达，通信高效

不同子网：Pod A（Node A） → Pod C（Node C）

无论是 IPIP 还是 VXLAN Cross-Subnet 模式，在跨子网通信时，Calico 的封装逻辑都一样，不同的是封装方式，外层协议以及头部和端口不一样。

Felix 判断：10.0.12.11 vs 10.0.13.11 → 不同子网

启用IPIP封装：

外层：10.0.12.11 → 10.0.13.11 (协议号 4)

内层：10.244.1.5 → 10.244.3.5

穿越三层网络（如路由器、防火墙），确保可达

启用VXLAN封装

内层报文（原始）：

源 IP：10.244.1.5（Pod A）

目的 IP：10.244.3.5（Pod C）

VXLAN 封装后（外层）：

源 IP：10.0.12.11（Node A）

目的 IP：10.0.13.11（Node C）

协议：UDP（目的端口通常为 4789）

配置方式

IPPool 配置（关键）

复制代码

# IPIP Cross-Subnet
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: default-pool
spec:
  cidr: 192.168.0.0/16
  ipipMode: CrossSubnet
  natOutgoing: true

# VXLAN Cross-Subnet
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: default-pool
spec:
  cidr: 192.168.0.0/16
  vxlanMode: CrossSubnet
  natOutgoing: true

eBPF模式（高性能新特性）

eBPF 模式如何工作

传统Calico（iptables 模式）：

Pod → veth → netfilter (iptables) → routing → physical NIC

eBPF模式：

Pod → veth → eBPF program (attached to veth/tc/qdisc) → direct forwarding

eBPF程序直接挂载在veth接口或tc（traffic control）qdisc上，在数据包进入/离开Pod时立即处理，避免了iptables的复杂规则匹配和conntrack开销。

启用 Calico eBPF 模式

前提条件

Linux 内核 ≥ 4.19（推荐 5.4+）

所有节点L3互通（Pod CIDR 可路由）

禁用kube-proxy（或设为 --proxy-mode=iptables 但不生效）
配置方式（通过 FelixConfiguration）

apiVersion: crd.projectcalico.org/v1

kind: FelixConfiguration

metadata:

name: default

spec:

bpfEnabled: true

bpfLogLevel: ""

可选：启用 eBPF Service 代理

bpfKubeProxyIptablesCleanupEnabled: true

bpfKubeProxyMinSyncPeriod: 1s

启用后，Calico会自动：

加载eBPF程序到内核

清理kube-proxy创建的iptables规则（如果启用cleanup）

接管Service 和策略处理

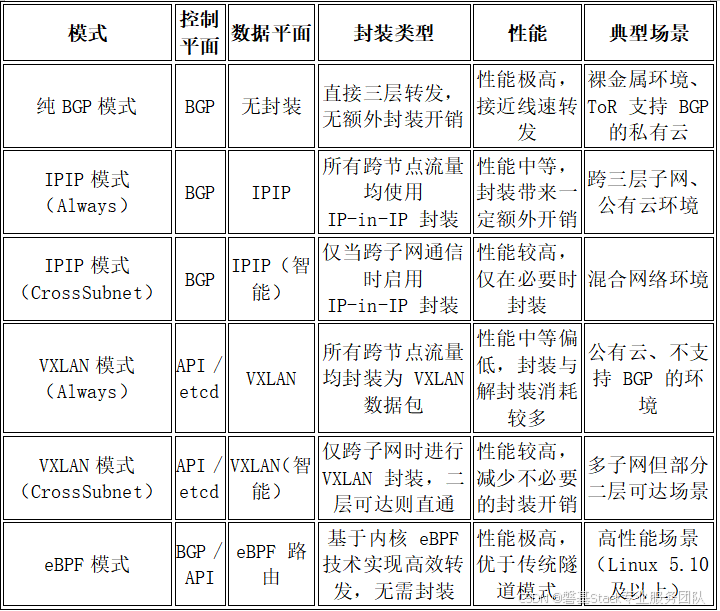

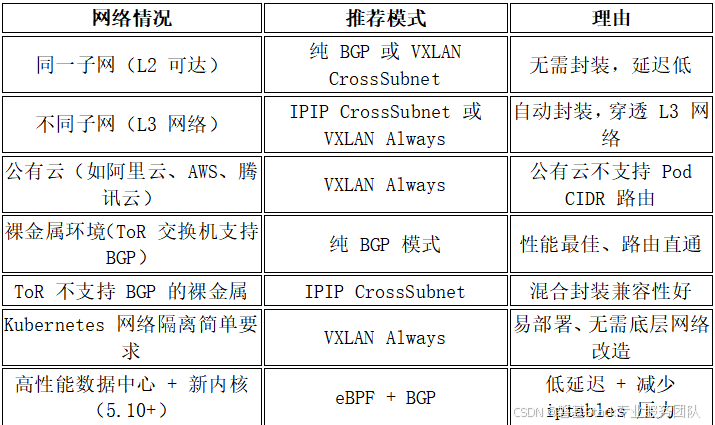

模式对比表

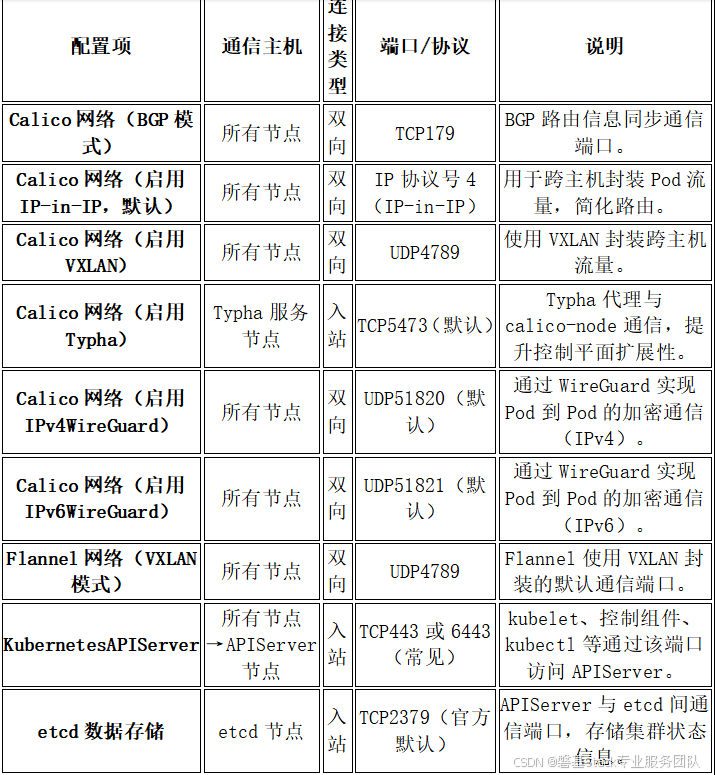

网络要求

calico安装

节点要求

x86-64、arm64、ppc64le或s390x处理器

Calico必须能够管理cali主机上的接口。启用IPIP（默认）时，Calico也需要能够管理tunl接口。启用VXLAN时，Calico也需要能够管理vxlan.calico接口。

Linux内核3.10或更高版本，以及所需的依赖项。以下发行版具有所需的内核及其依赖项。

RedHatLinux7

CentOS7

Flatcar容器Linux

FedoraCore操作系统

Ubuntu18.04

Debian8

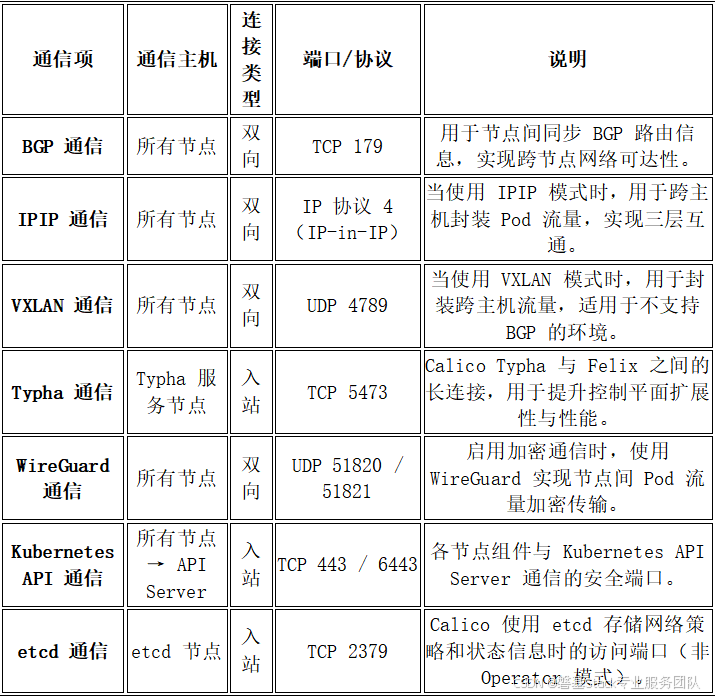

网络要求

安装方法

标准安装方式（使用Operator，推荐）

安装 Tigera Operator 和自定义资源定义。

kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.30.3/manifests/operator-crds.yaml

kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.30.3/manifests/tigera-operator.yaml

下载配置Calico所需的自定义资源。

curl https://raw.githubusercontent.com/projectcalico/calico/v3.30.3/manifests/custom-resources.yaml -O

创建清单以安装 Calico。

kubectl create -f custom-resources.yaml

验证集群中的 Calico 安装。

kubectl get pods -n calico-system

快速安装

适用于单节点或简单测试集群

kubectl apply -f https://raw.githubusercontent.com/projectcalico/calico/v3.28.0/manifests/calico.yaml

此 YAML 文件中默认使用：

Pod CIDR: 192.168.0.0/16

封装模式：IPIP

如果你的集群使用其他 CIDR（如 10.244.0.0/16），需先编辑该YAML文件，修改CALICO_IPV4POOL_CIDR环境变量。
