【STM32 GPIO控制器原理】

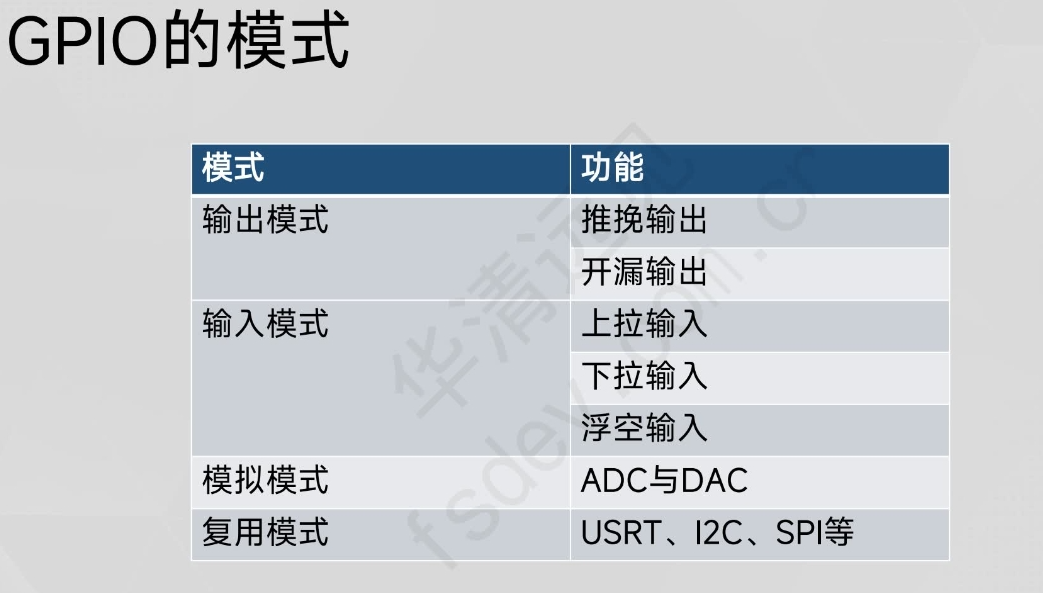

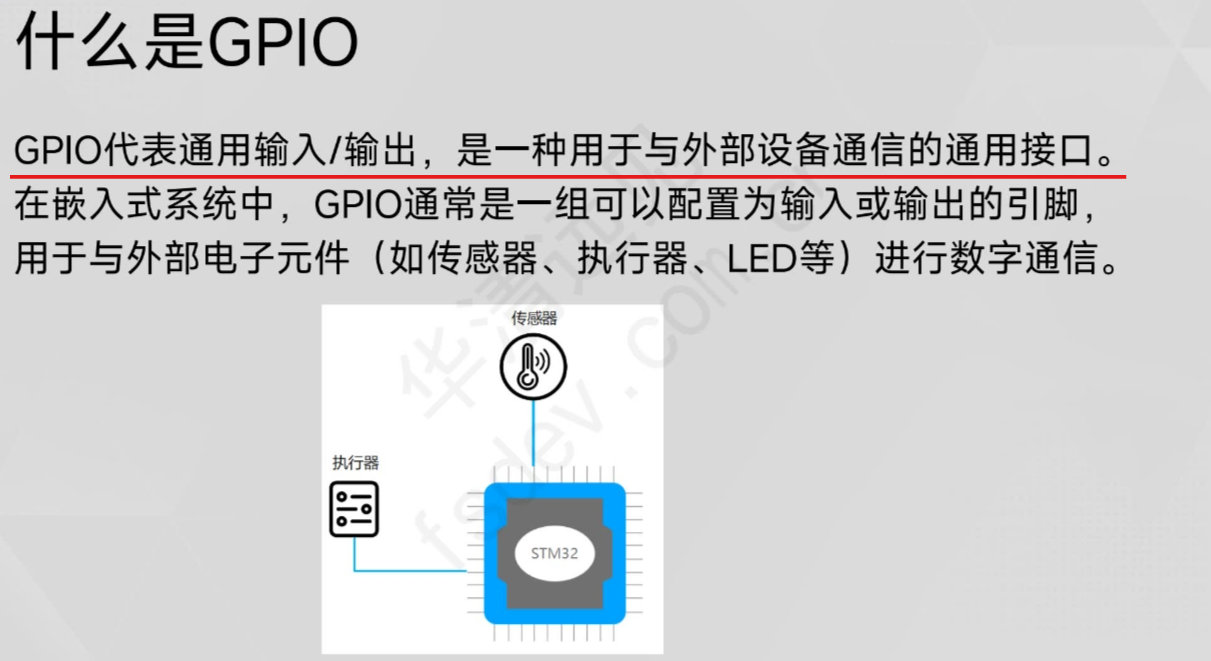

GPIO控制器介绍

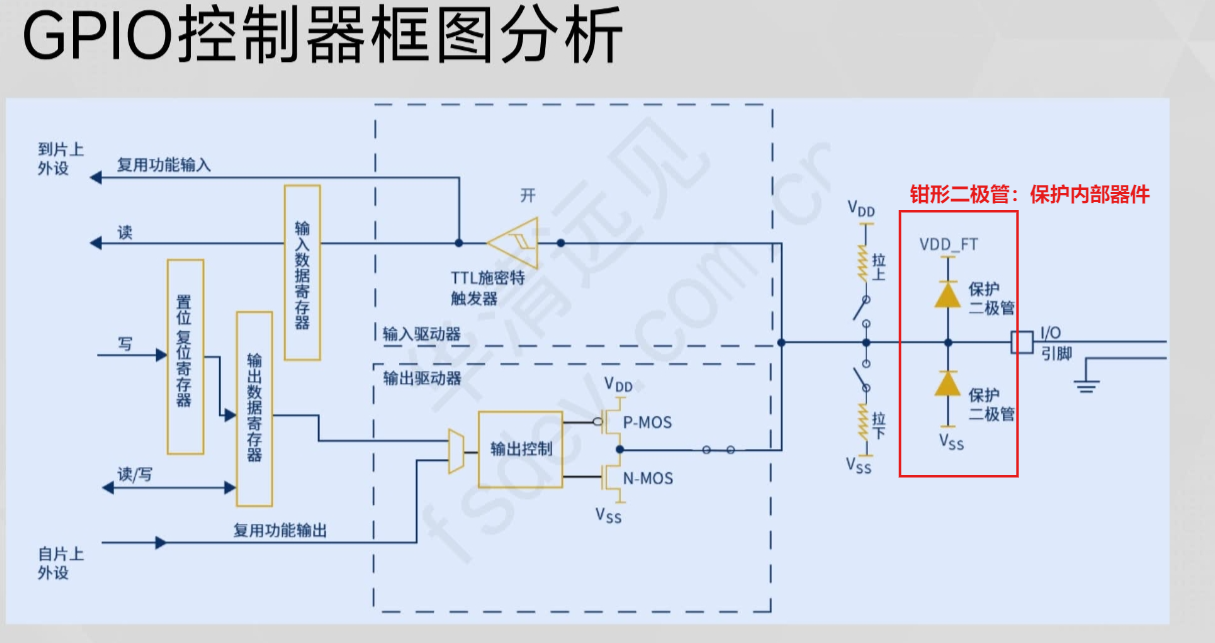

STM32F407 GPIO控制器

STM32F407IGH6共有176个引脚,其中GPIO引脚共140个。GPIO引脚分为9组(GPIOA~GPIOI),其中GPIOA~GPIOH 8组每组16个引脚(pin0~pin15),GPIOI组12个引脚(pin0~pin11)。

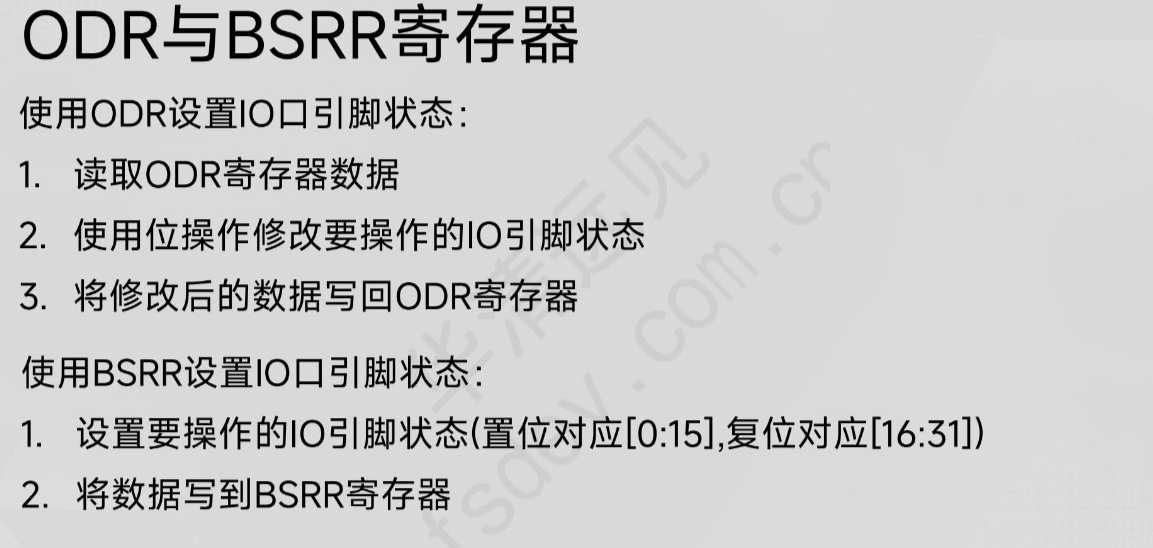

GPIO_PIN_SET表示高电平状态。

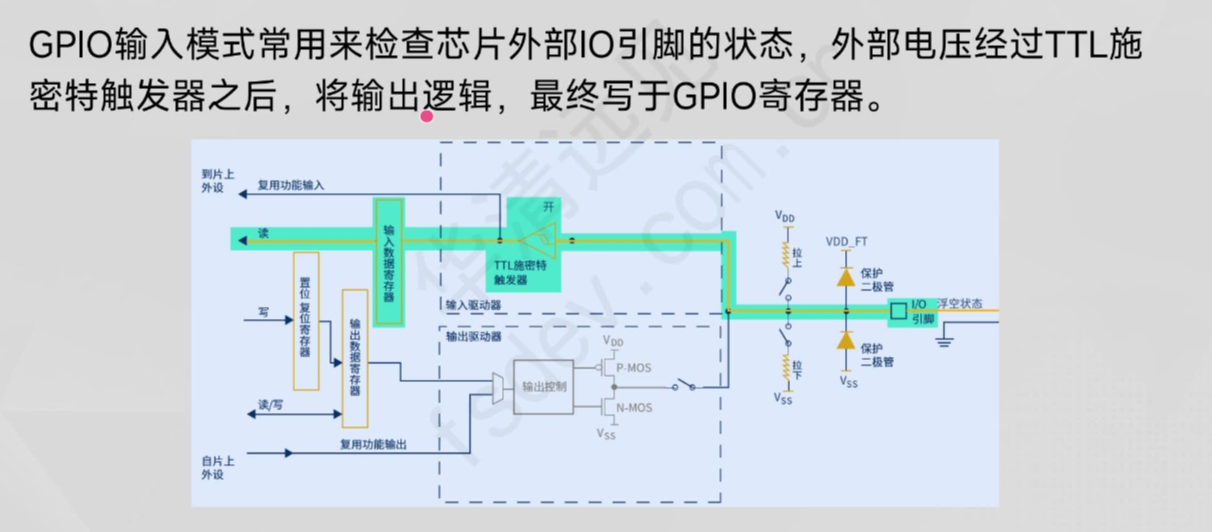

GPIO输入模式

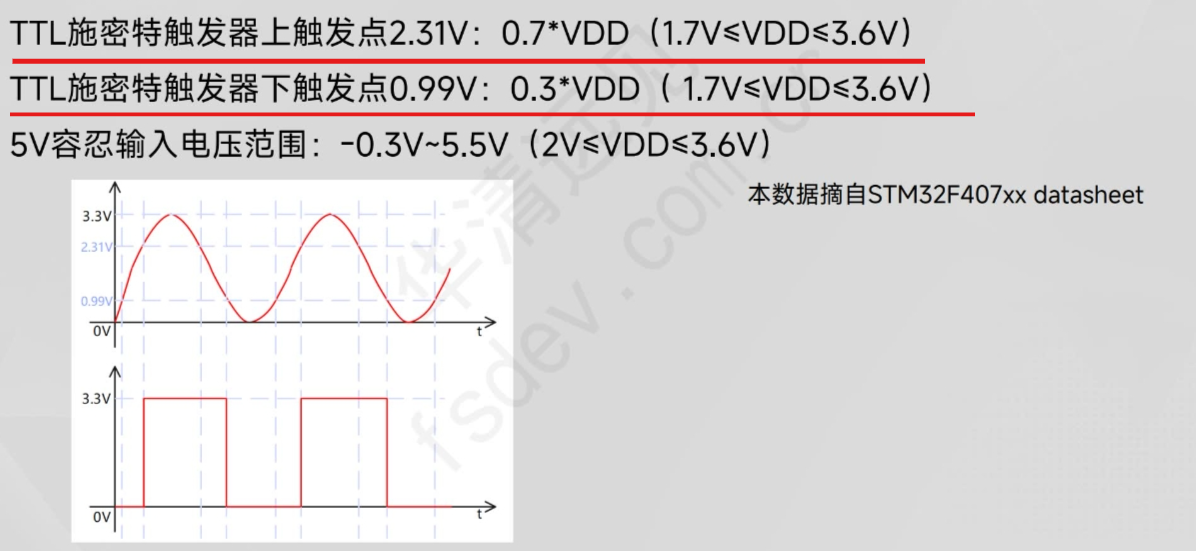

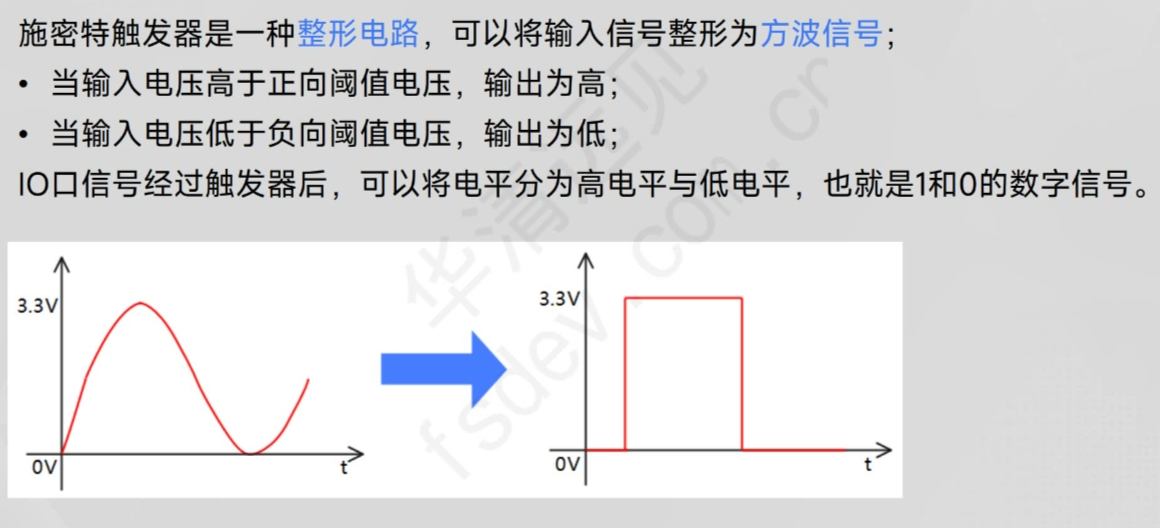

TTL施密特触发器

输入电压范围

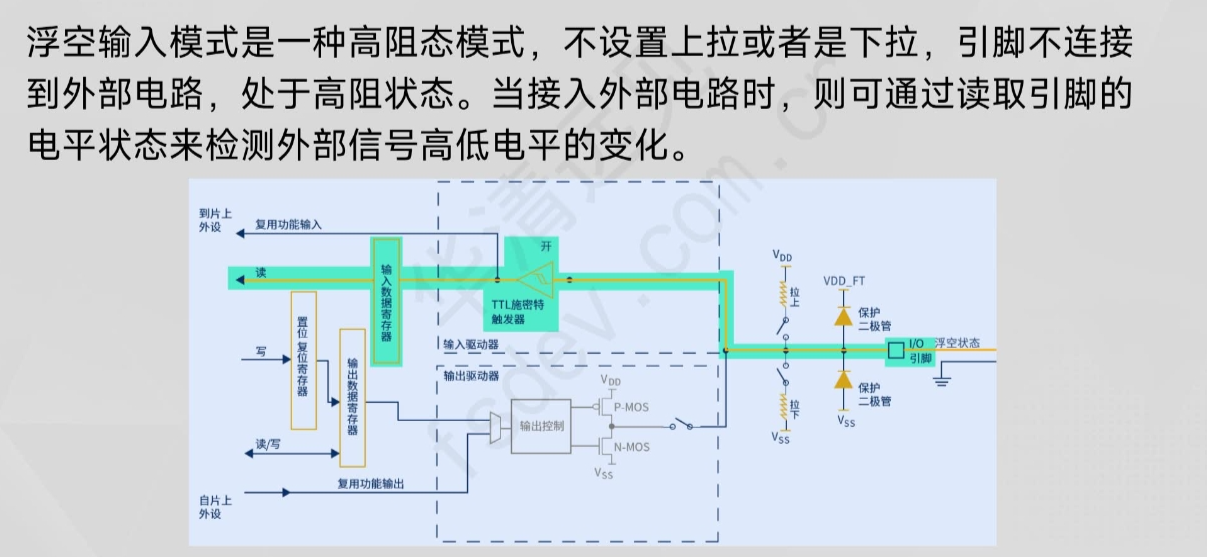

浮空输入

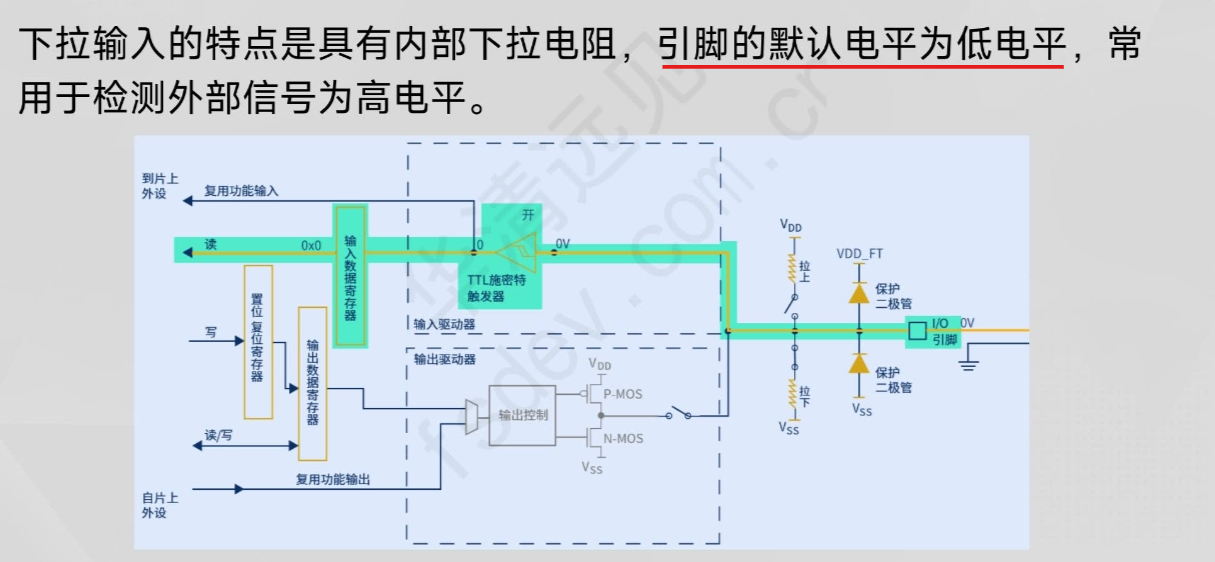

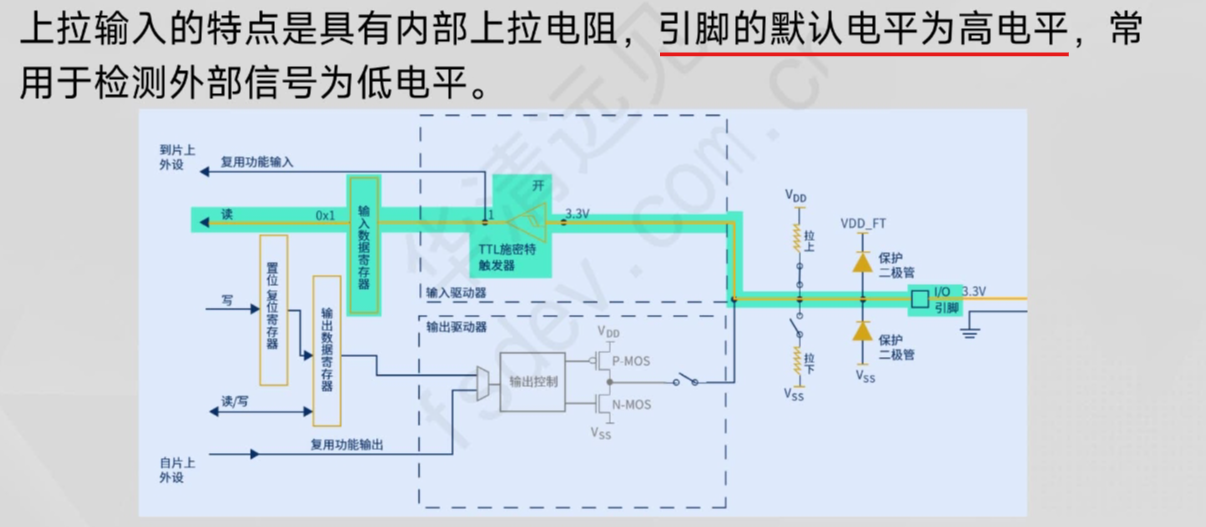

上/下拉输入

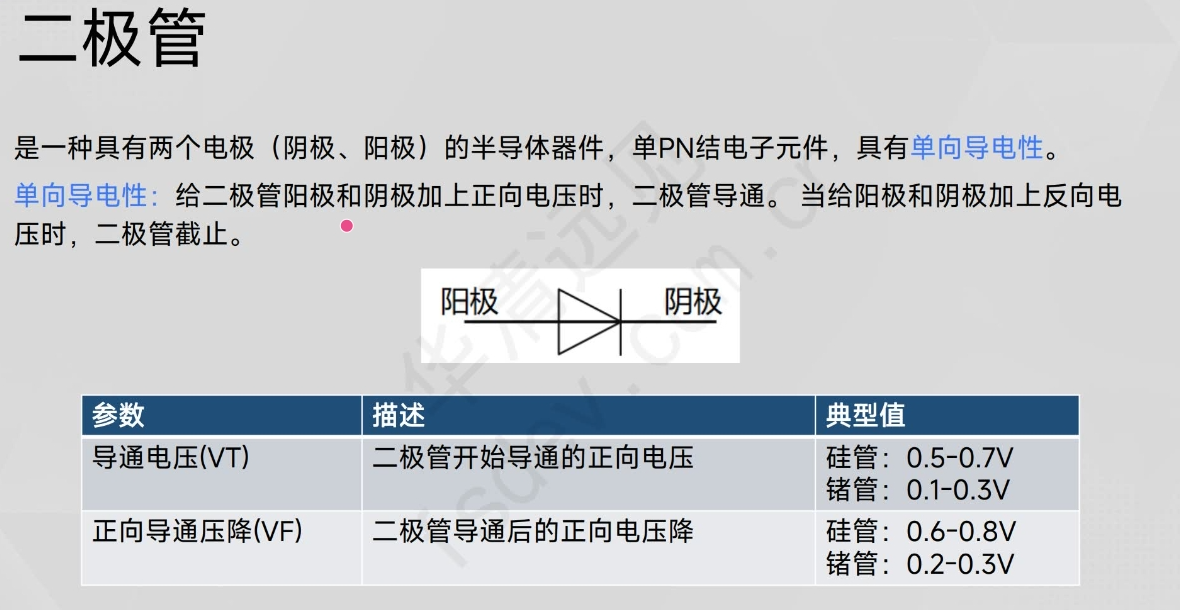

三极管与MOS

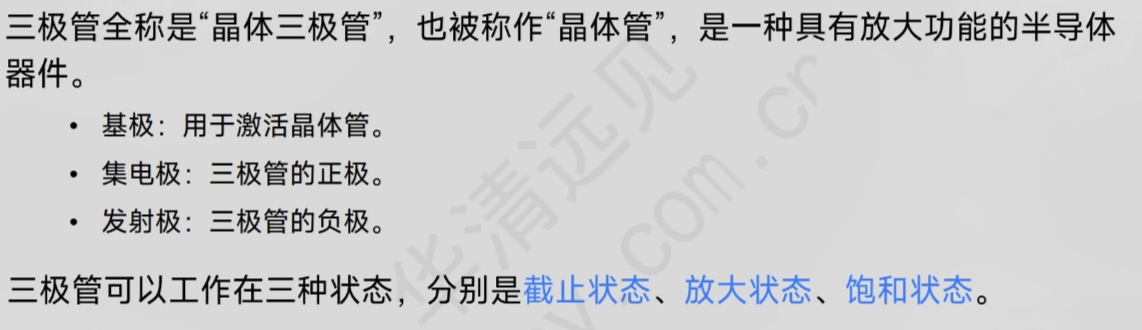

三极管

三极管是电流控制器件

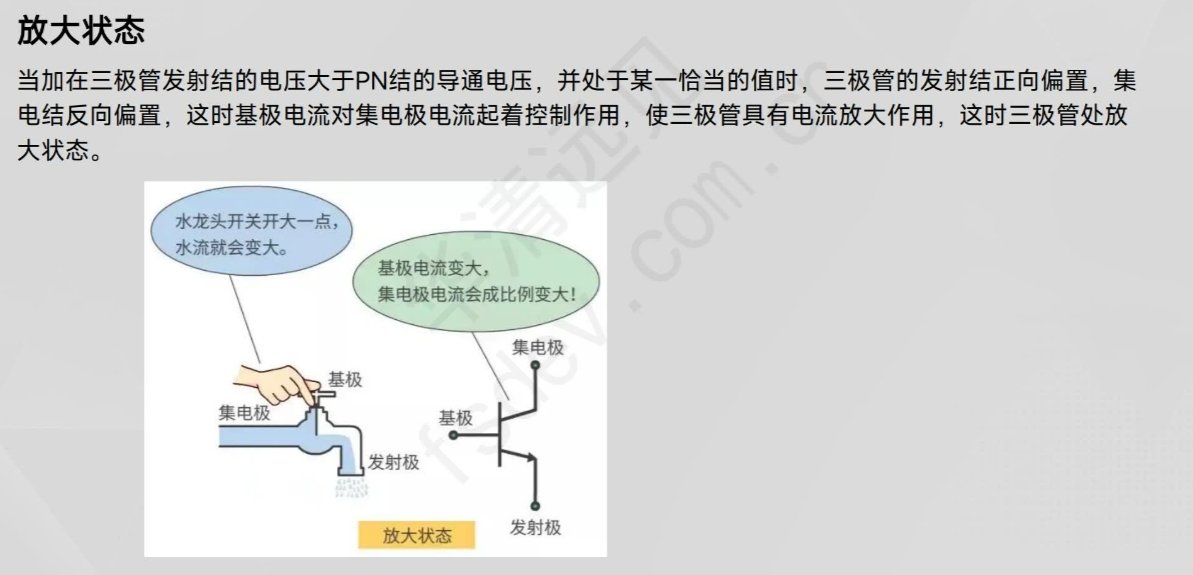

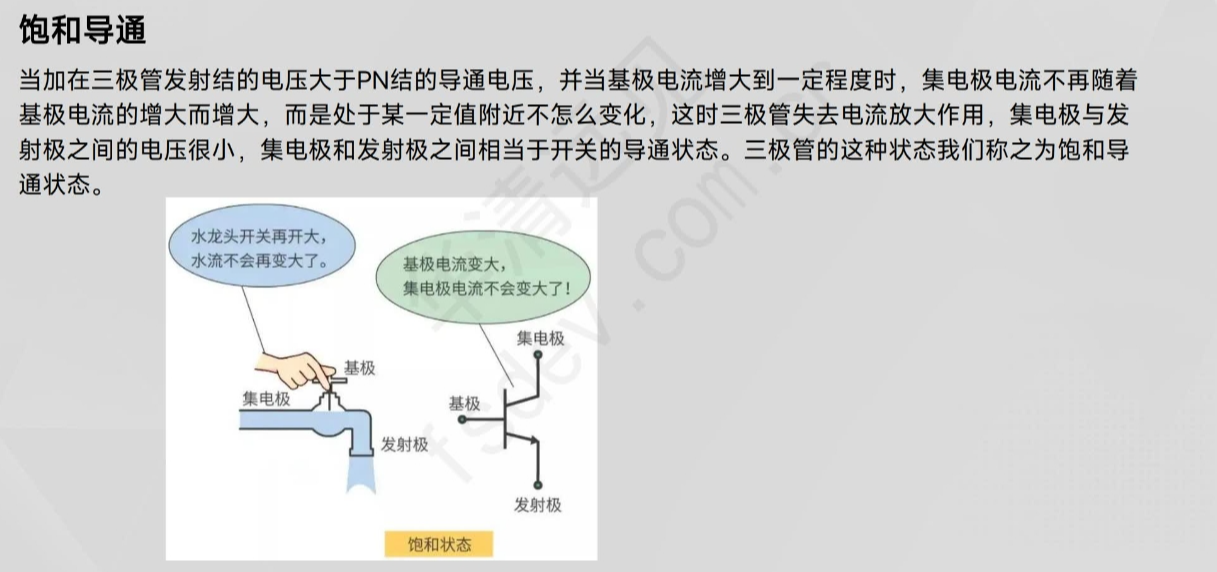

三极管工作状态

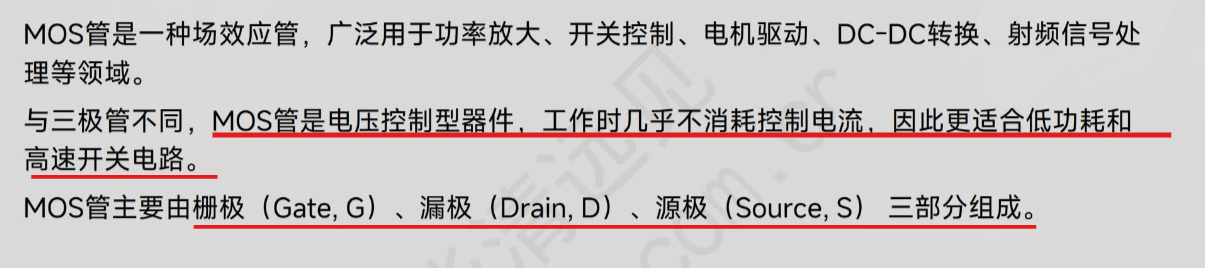

MOS管

MOS管是电压控制器件

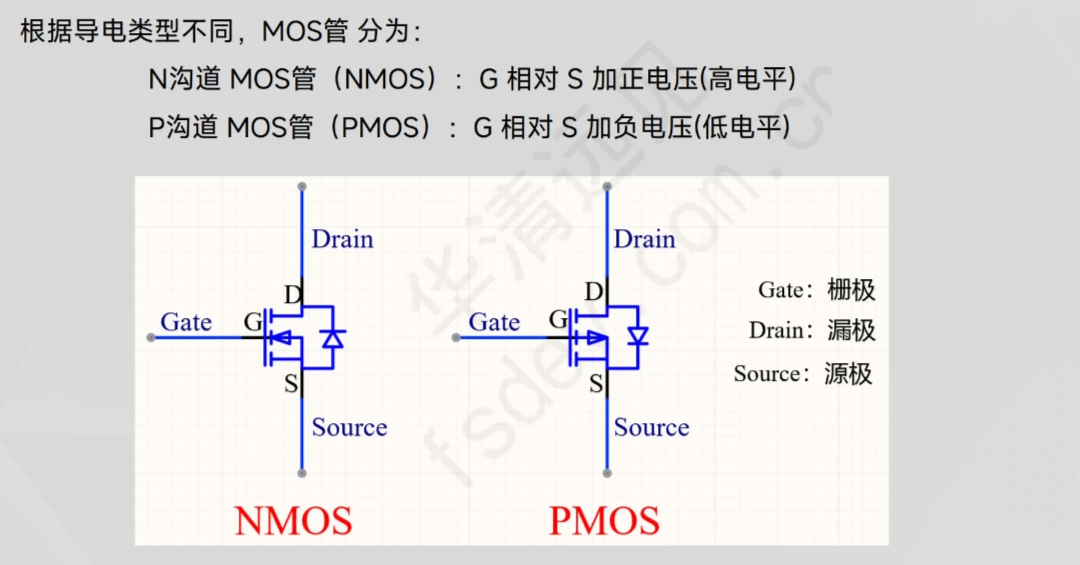

MOS管类型

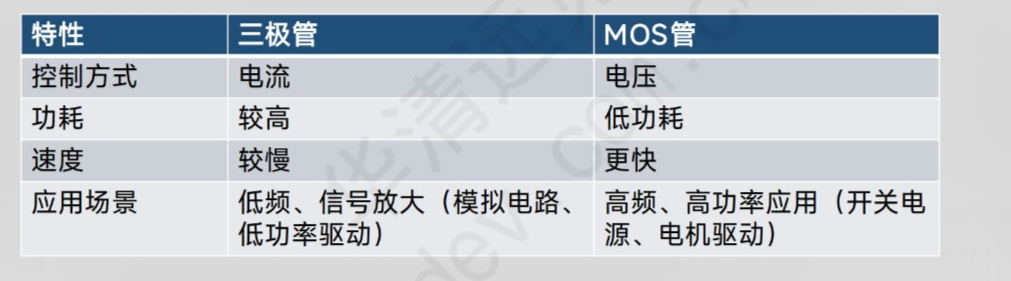

三极管与MOS管对比

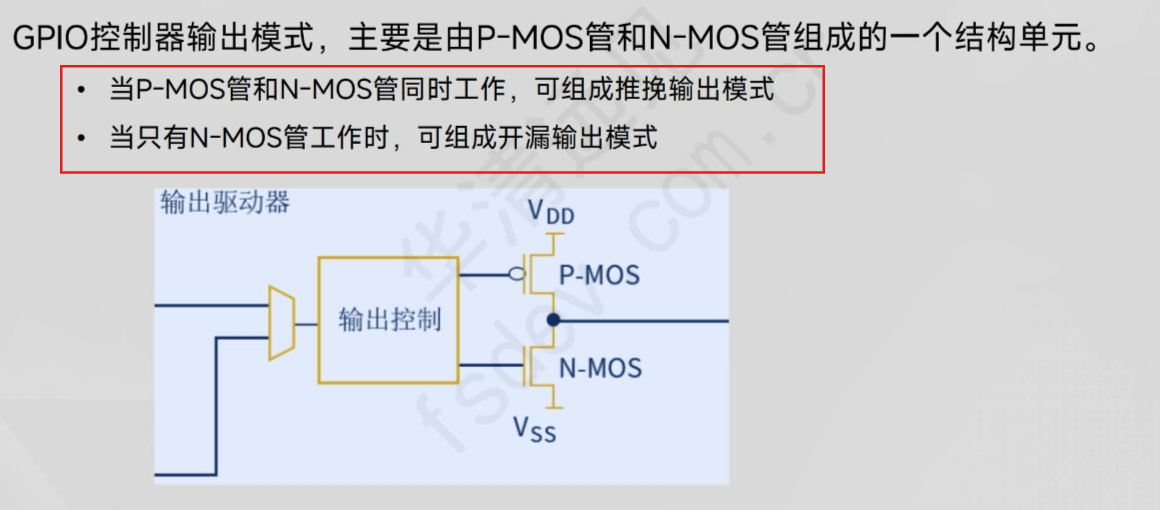

输出模式

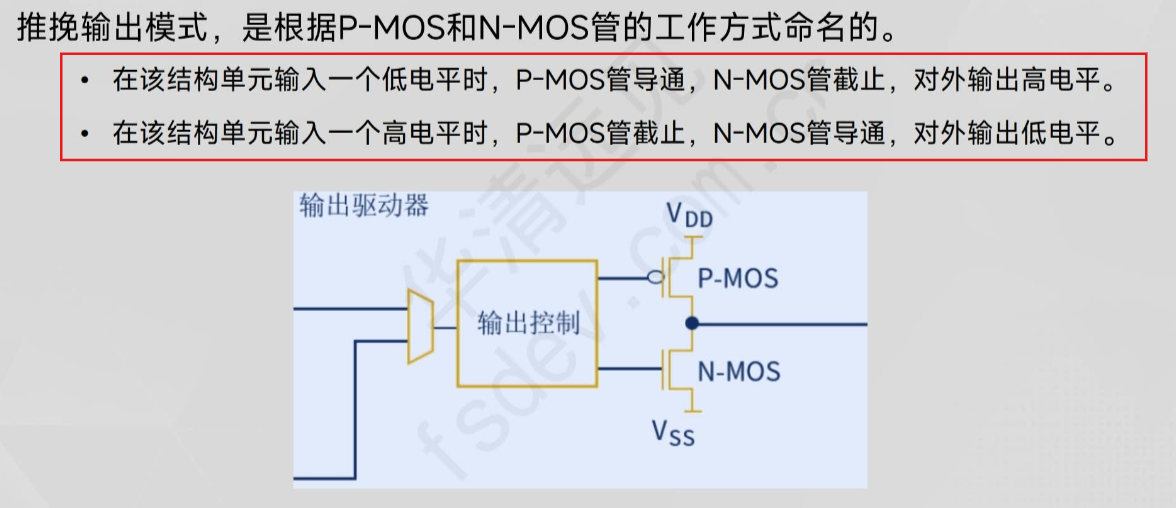

推挽输出

输出控制电路会做一个反向,寄存器输入1是反向成0,P-MOS管导通,即对外输出高电平

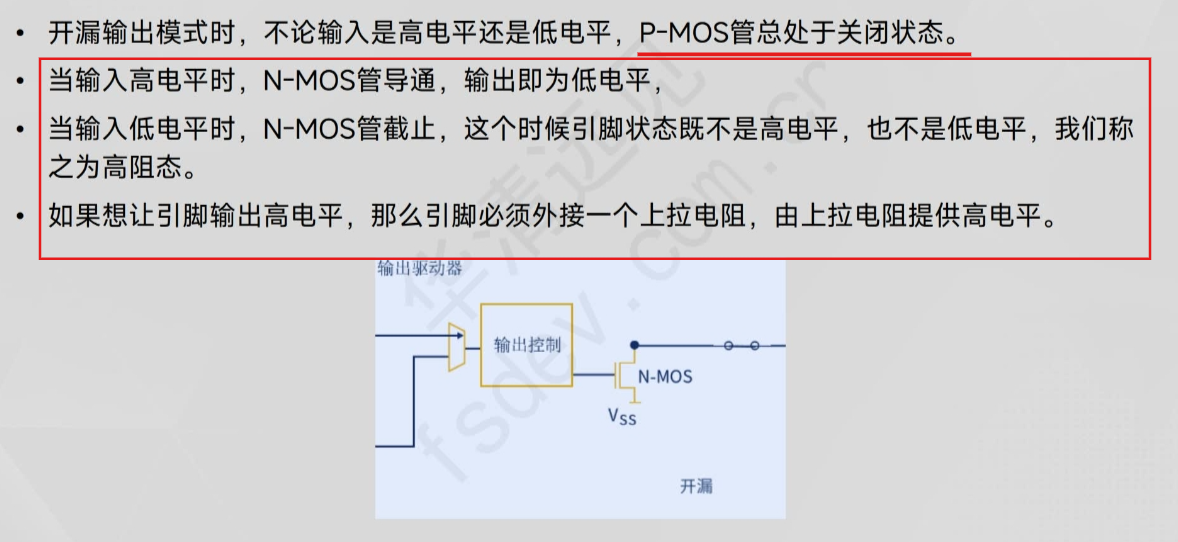

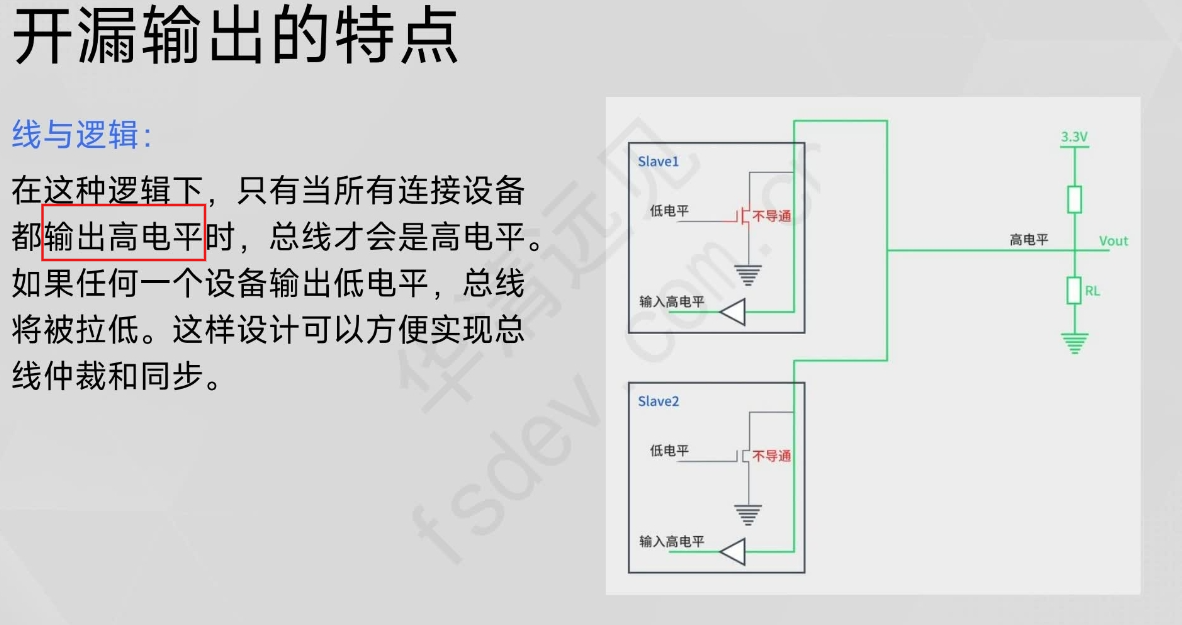

开漏输出

开漏模式下设置下拉电阻不论高低电平都输出0(低电平),此时开漏模式无意义。

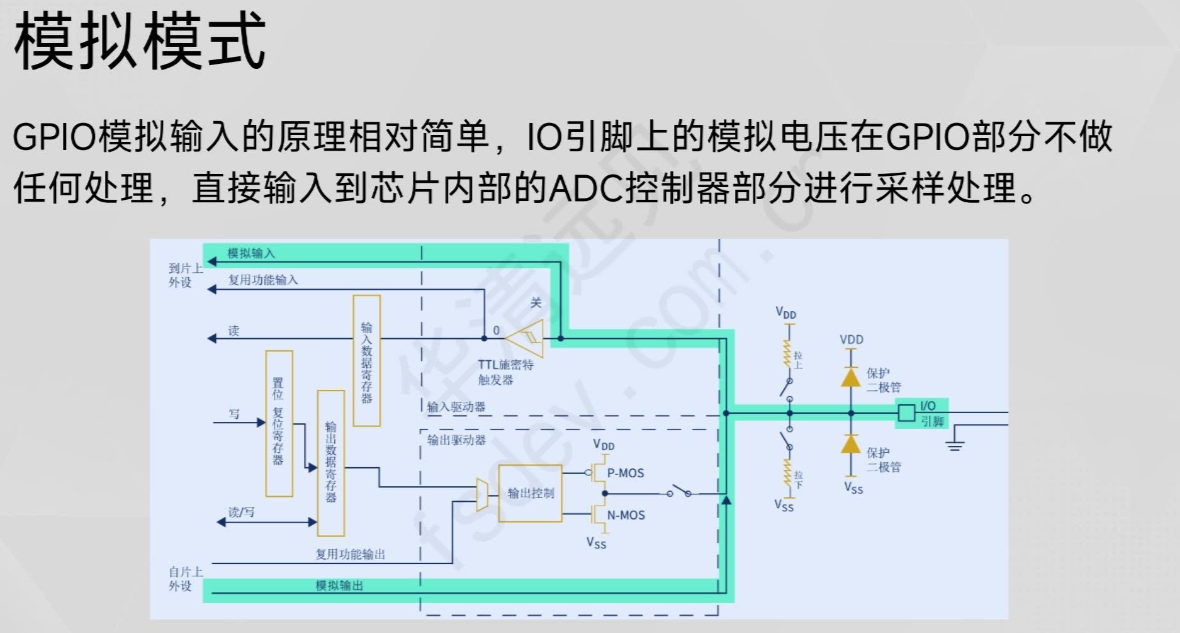

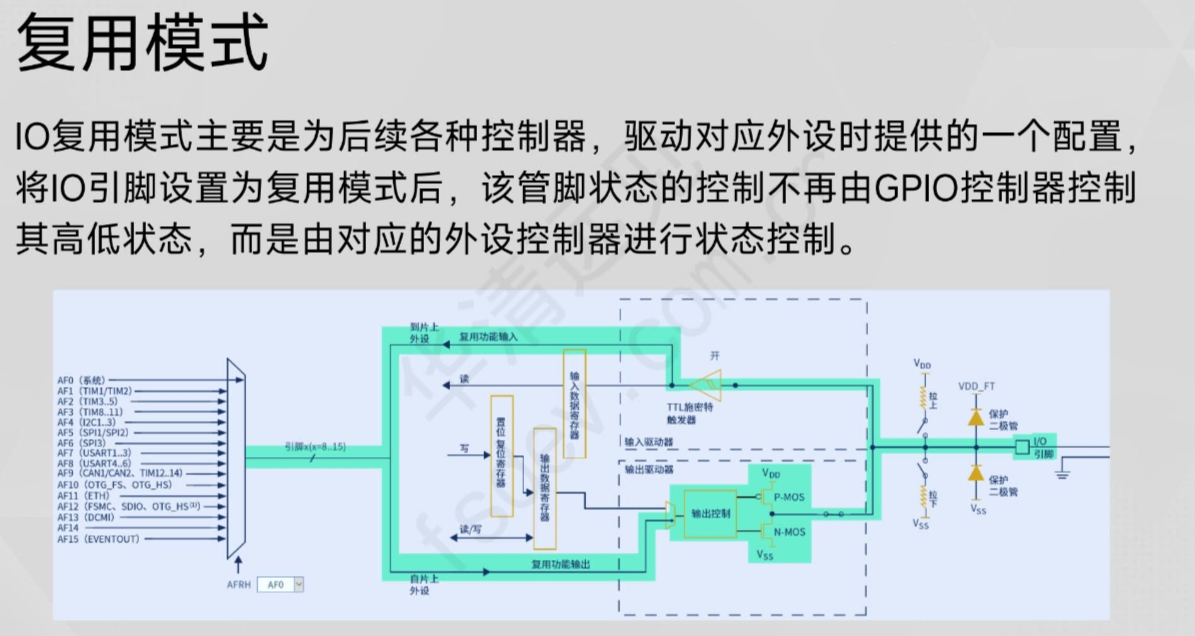

模拟与复用模式

GPIO模拟输入的原理是IO引脚上的模拟电压在GPIO部分不做任何处理,直接输入到芯片内部的ADC控制器部分进行采样处理。ADC模数转换器

DAC为数模转换器

AFRL负责P0~P7,AFRH负责P8~P15。
