Java设计模式超详解--责任链设计模式（含uml图）

一，结合uml图理解一下

举个例子：

如果您是一名小员工，某天需要拿着采购单去求经费（大约20块钱的样子~~），您先找到项目经理

项目经理说：sorry~我没有这个权利哦

然后您去找部门经理

部门经理说：sorry~我没有这个权利哦

然后您去找总经理

总经理说：(ノ｀Д)ノ滚去找项目经理，屁大点事还要麻烦我！！！[○･｀Д´･ ○]

这时您会发现：您！被！踢！皮！球！啦！

但是！！！！！！！！！！！！！

如果您所在的公司采取的是责任链方式的话，您就完全不用担心啦~~

为什么说不用担心需求无法被处理呢？

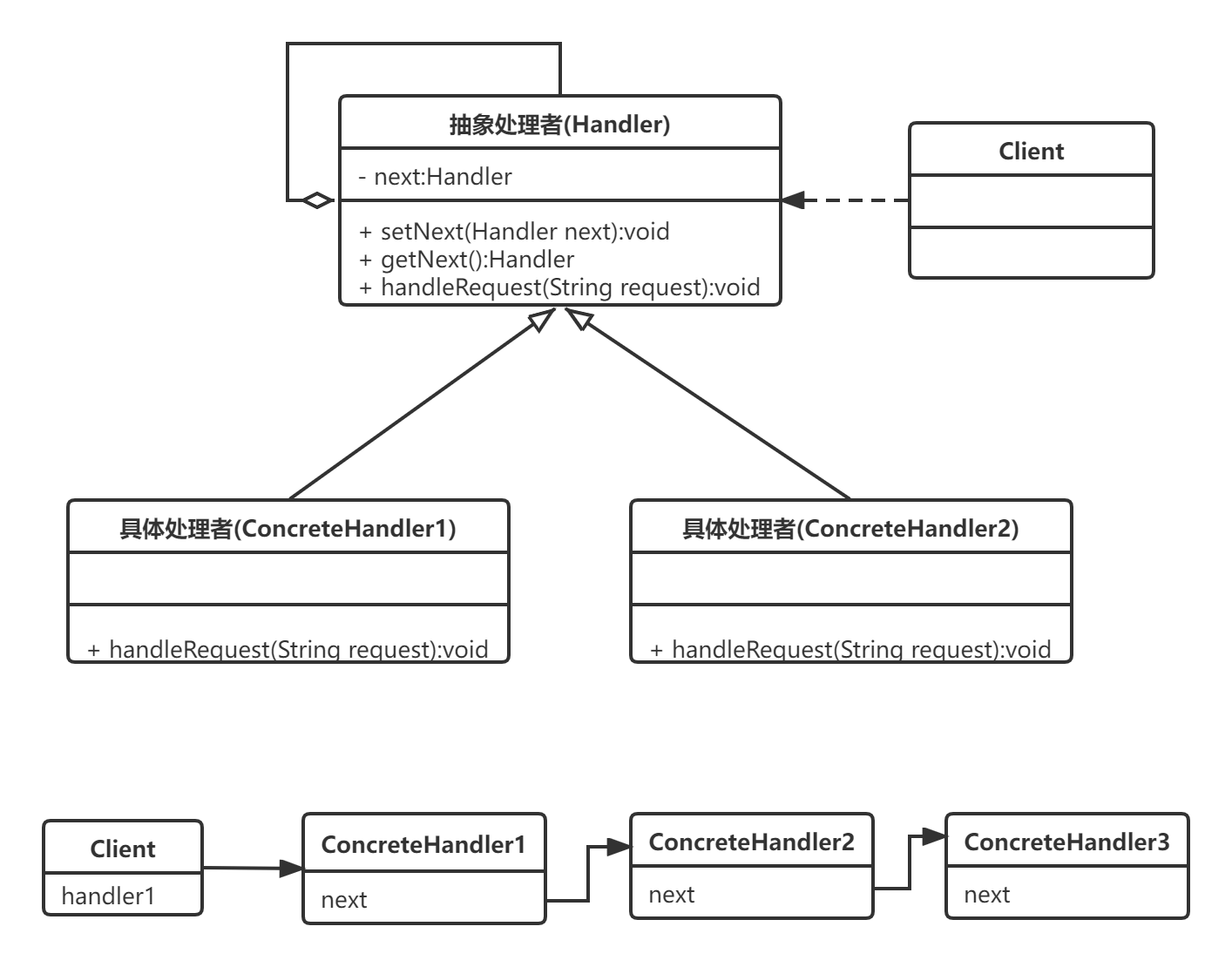

在责任链设计模式类图中：

抽象处理者（Handler）

当client发出请求：我要找一个管理者申请经费

这个时候找到了Handler

Handler的使命就是：不管怎么样，一定要把client 的指令放在心上，返回一个确切的结果

具体处理者（Concrete Handler）

Handler想要处理业务，他一个人肯定是办不到的

因此他找到了Concrete Handler：公司中不同等级的人

来对client做出响应

并且是必须回答，且责任链是单向的，不能出现例子中总经理去找项目经理的情况

二，结合题目进行理解

题目

某公司申请经费，

1.金额小于1000的项目经理（ProjectManager）就可以审批:

2.小于2000的部门经理（DepartmentManager）可以审批:

3.大于2000的只能总经理（TopManager）审批:

4.若经费大于10000，总经理直接拒绝

使用职责链模式，申请人提交给项目经理申请经费，项目经理如果权限够的话就审批，不够的话就提交到上级领导，依次类推，直到能够处理请求为止。

根据一部分的uml图，理解一下：

哪个是Handler，哪些是Concrete Handler

显而易见，在刚刚的描述中：Concrete Handler：指的是公司中不同等级的人

所以本题中的Concrete Handler是

ProjectManager，DepartmentManager，TopManager

Handler

在题目中并没有特意指出，那我们要自己找到这个管理者（写出这个类），然后把需求交给他，让他帮我们处理

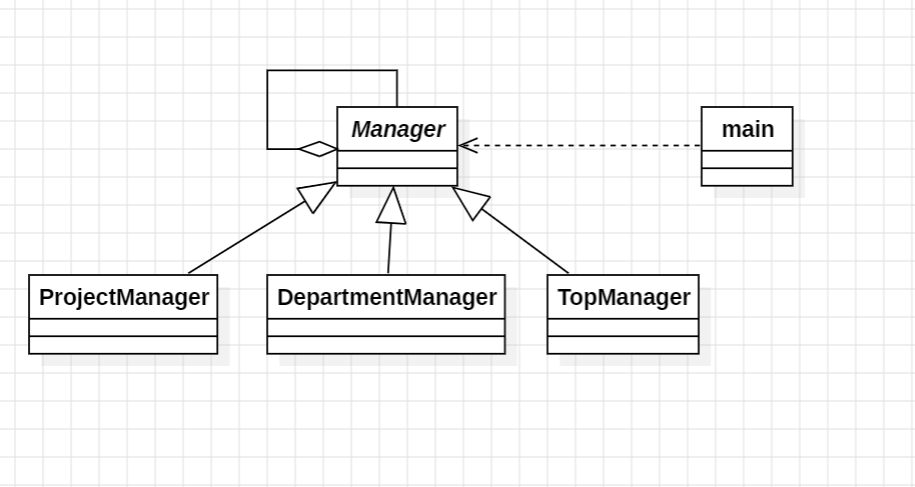

得到uml图如下：

这里将main测试类就直接作为client看待，用于测试责任链能否返回结果

管理者代码：

java 复制代码

//这里主要处理自己的上级，为每一个角色设置属于自己的上级
abstract class Manager {
    protected Manager superior;//用protected，这样子类可以直接用superior，superior表示自己的上级

    public abstract boolean handle(int fee);

    public  void setSuccessor(Manager superior){//设置自己的上级
        this.superior=superior;
    }

}

测试类：

java 复制代码

public class Main {
    public static void main(String[] args){
        int[] arr = {500, 1500, 2500, 29000};
        Manager pm = new ProjectManager();
        Manager dm = new DepartmentManager();
        Manager topm = new TopManager();
        pm.setSuccessor(dm);//设置pm的上级为dm
        dm.setSuccessor(topm);//设置dm的上级为topm

        for(int i = 0; i < arr.length; i++) {
            pm.handle(arr[i]);
        }
    }
}

关键！！！不同处理者的处理方法，逻辑如下

如果我不能处理的话，就将请求传给自己的上级

最高一级的人员（总经理）必须把这个事情给了结了

java 复制代码

class ProjectManager extends Manager{//项目经理

    public boolean handle(int fee){
        if(fee <1000){
            System.out.println("ProjectManager pass");
            return true;
        }
        else{
            return this.superior.handle(fee);//钱多于1000了，将请求传给上级
        }
    }
}

class DepartmentManager extends Manager{//部门经理
     public boolean handle(int fee){
        if(fee <2000){
            System.out.println("DepartmentManager pass");
            return true;
        }
        else{
            return this.superior.handle(fee);//钱多于2000了，将请求传给上级

        }
    }

}

class TopManager extends Manager{//总经理
     public boolean handle(int fee){
    if(fee >=10000){
           System.out.println("TopManager refuse");
            return false;
        }
        else
        {
            System.out.println("TopManager pass");//钱多于10000了，此时已经没有上级了，直接return true；
            return true;
        }

    }
}

三，总结

责任链使用场景

当有多个对象可以处理请求，且具体由哪个对象处理由运行时决定时。

当需要向多个对象中的一个提交请求，而不想明确指定接收者时

希望对大家有用，祝您开心~(o゜▽゜)o☆，有问题欢迎交流，俺会改的✊
