SDWebImage深度解析：高效图片加载背后的架构设计与卓越实践

在移动应用开发中，图片加载和缓存是影响用户体验的关键环节。SDWebImage作为iOS平台上最受欢迎的图片加载库，以其高性能、丰富的功能和稳定的表现赢得了全球开发者的信赖。本文将深入探讨SDWebImage的核心原理、架构设计，并解答实际使用中的常见问题。

一、整体架构设计：模块化与职责分离

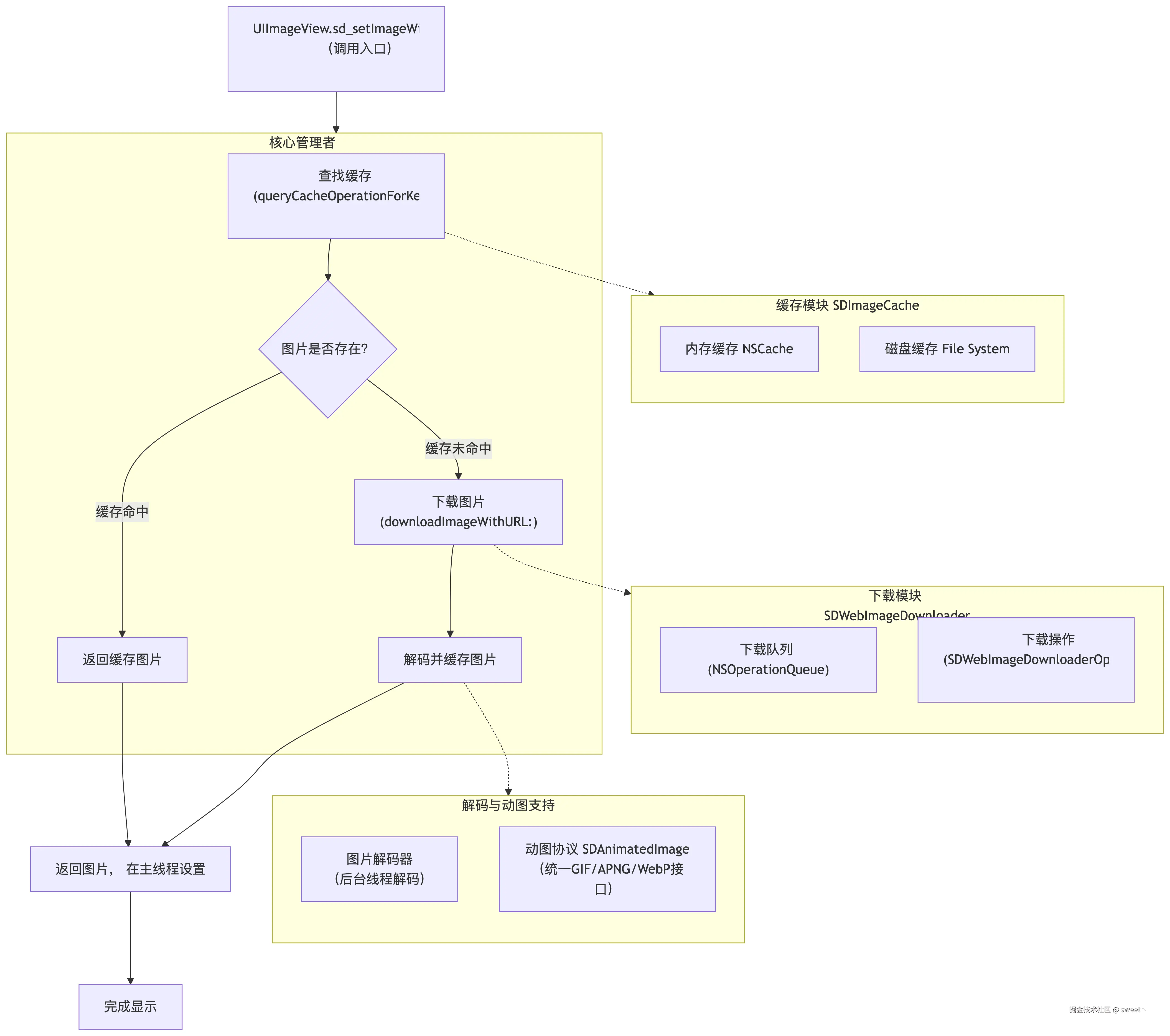

为了让你能迅速抓住核心，我们先用一张图，从宏观视角看懂它的工作原理与核心流程。

SDWebImage采用了清晰的分层架构设计，将复杂的图片加载过程分解为独立的模块，各司其职：

1. 核心协调者：SDWebImageManager

这是SDWebImage的"大脑"，负责协调缓存查找、下载和图片处理流程。它使用组合模式将SDImageCache和SDWebImageDownloader组合在一起，实现了对图片加载全生命周期的管理。

2. 缓存模块：SDImageCache 负责内存和磁盘缓存的双层存储。内存缓存基于NSCache实现，提供快速访问；磁盘缓存将图片持久化存储到文件系统中，支持自定义缓存策略。

3. 下载模块：SDWebImageDownloader 基于NSURLSession构建的异步下载器，支持并发控制、请求优先级设置和身份验证等高级功能。它通过操作队列管理下载任务，确保高效利用网络资源。

4. 解码与处理模块 负责图片解码、缩放、裁剪等后处理操作。SDWebImage在后台线程执行这些操作，避免阻塞主线程。

5. 视图扩展：UIImageView+WebCache 为UIKit组件提供的便捷接口，开发者可以通过一行代码实现图片的异步加载和缓存管理。

这种模块化设计不仅使代码结构清晰，还提高了库的可扩展性和可维护性。

二、图片解码机制：后台线程的高效处理

iOS系统在渲染图片时需要将其解码为位图格式，这个过程默认在主线程进行，可能导致界面卡顿。SDWebImage对此进行了重要优化：

解码时机与线程策略 SDWebImage在图片从磁盘加载或网络下载完成后，立即在后台线程进行解码。解码器使用专门的NSOperationQueue，避免了解码任务阻塞主线程。

空间换时间的缓存策略 解码后的位图数据会被缓存到内存中。当同一图片再次请求时，可以直接使用缓存的解码结果，无需重复解码，显著提升了性能。

渐进式解码支持 对于网络下载的大图片，SDWebImage支持渐进式解码。图片在下载过程中逐步显示，用户可以更快地看到图片内容，提升等待体验。

三、缓存机制：智能的双层存储系统

SDWebImage的缓存系统是其高性能的核心保障：

1. 内存缓存（Memory Cache） 基于NSCache实现，具有自动清理机制。当系统内存紧张时，NSCache会自动释放部分缓存。默认情况下，SDWebImage不限制内存缓存大小，但支持通过totalCostLimit和countLimit进行自定义限制。

2. 磁盘缓存（Disk Cache） 图片以文件形式存储在Cache目录中，文件名经过MD5哈希处理，确保唯一性和安全性。

3. 默认最大缓存大小 SDWebImage默认的磁盘缓存大小为100MB 。当缓存超过此限制时，SDWebImage会基于文件的最后访问时间进行清理，优先移除最久未访问的图片。这一设置可以在SDImageCacheConfig中自定义。

四、缓存清理机制：灵活的资源管理

SDWebImage提供了多种缓存清理方式，满足不同场景的需求：

1. 自动清理机制

• 基于时间的清理：默认配置下，SDWebImage会自动清理超过一周的缓存文件
• 基于大小的清理：当缓存超过设定的大小时，自动清理最旧的图片文件

2. 手动清理接口

// 清理所有内存缓存
[[SDImageCache sharedImageCache] clearMemory];

// 清理所有磁盘缓存（异步）
[[SDImageCache sharedImageCache] clearDiskOnCompletion:nil];

// 清理过期的磁盘缓存（异步）
[[SDImageCache sharedImageCache] deleteOldFilesWithCompletionBlock:nil];

3. 细粒度控制 开发者可以针对特定URL或key清理缓存，实现更精准的缓存管理。

五、动态图支持：从GIF到现代动画格式

SDWebImage对动态图的支持经历了显著的演进：

早期方案 早期版本通过将GIF分解为帧序列，使用UIImage的动画API播放，这种方式内存占用高且功能有限。

现代方案：SDAnimatedImage协议 从SDWebImage 5.0开始，引入了SDAnimatedImage协议，提供了统一的动画图片接口，支持多种格式：

• GIF：完整的解码和播放支持
• APNG：Apple原生支持的动画格式
• WebP：Google的高效图片格式（需要额外编码器）
• HEIC：高效的现代图片格式

内存优化 SDAnimatedImageView采用惰性解码策略，仅解码当前显示和预加载的帧，大幅降低了内存占用。开发者还可以通过maxBufferSize属性控制缓冲帧数，在流畅度和内存消耗之间找到平衡。

六、视图可见性触发加载：按需加载的智能策略

在列表等场景中，实现"视图出现在屏幕才开始加载图片"是提升性能的关键。SDWebImage与UIKit的协同工作实现了这一目标：

UITableView/UICollectionView的优化加载

// 在cellForRowAtIndexPath中设置图片
- (UITableViewCell *)tableView:(UITableView *)tableView
         cellForRowAtIndexPath:(NSIndexPath *)indexPath {
    UITableViewCell *cell = [tableView dequeueReusableCellWithIdentifier:@"Cell"];

    // 获取图片URL
    NSURL *imageURL = [self imageURLForIndexPath:indexPath];

    // 使用SDWebImage加载图片
    [cell.imageView sd_setImageWithURL:imageURL
                      placeholderImage:[UIImage imageNamed:@"placeholder"]
                             completed:^(UIImage *image, NSError *error, SDImageCacheType cacheType, NSURL *imageURL) {
        // 加载完成处理
    }];

    return cell;
}

// 在prepareForReuse中取消未完成的加载
- (void)prepareForReuse {
    [super prepareForReuse];
    [self.imageView sd_cancelCurrentImageLoad];
}

工作原理

1. 当cell准备显示时，tableView:cellForRowAtIndexPath:被调用，开始图片加载
2. 如果cell滚出屏幕，prepareForReuse会被调用，取消未完成的图片加载
3. SDWebImage内部会管理加载队列，优先处理可见cell的请求

高级优化技巧

// 1. 预加载：提前加载即将显示的图片
- (void)tableView:(UITableView *)tableView
  willDisplayCell:(UITableViewCell *)cell
forRowAtIndexPath:(NSIndexPath *)indexPath {
    // 预加载下一批图片
    if (indexPath.row + 5 < [self.dataSource count]) {
        NSURL *preloadURL = [self imageURLForIndexPath:[NSIndexPath indexPathForRow:indexPath.row + 5 inSection:indexPath.section]];
        [[SDWebImagePrefetcher sharedImagePrefetcher] prefetchURLs:@[preloadURL]];
    }
}

// 2. 设置不同的加载优先级
SDWebImageOptions options = SDWebImageLowPriority | SDWebImageProgressiveLoad;
[cell.imageView sd_setImageWithURL:imageURL placeholderImage:nil options:options];

七、静态图与动态图的选择策略

在实际开发中，我们经常面临选择：使用UIImageView还是SDAnimatedImageView？以下是明确的指导原则：

1. 静态图片场景

• 使用标准的UIImageView
• 通过sd_setImageWithURL:方法加载
• 性能最佳，内存占用最低

2. 动态图片场景

• 使用SDAnimatedImageView
• 通过sd_setImageWithURL:方法加载（SDWebImage会自动检测图片类型）
• 支持GIF、APNG、WebP等多种动态格式

3. 未知图片类型的处理策略 当不确定图片是静态还是动态时，推荐采用以下方案：

// 方案1：统一使用SDAnimatedImageView（推荐）
// 优点：自动适应所有图片类型，代码简洁
// 缺点：对静态图有轻微性能开销
SDAnimatedImageView *imageView = [SDAnimatedImageView new];
[imageView sd_setImageWithURL:imageURL];

// 方案2：根据URL或响应头动态选择
// 在知道图片类型的情况下优化性能
if ([url.pathExtension isEqualToString:@"gif"] ||
    [url.absoluteString containsString:@"animated"]) {
    // 使用SDAnimatedImageView
    SDAnimatedImageView *animatedImageView = [SDAnimatedImageView new];
    [animatedImageView sd_setImageWithURL:url];
} else {
    // 使用普通UIImageView
    UIImageView *staticImageView = [UIImageView new];
    [staticImageView sd_setImageWithURL:url];
}

// 方案3：使用SDWebImage的自动检测功能
// SDWebImage 5.0+ 可以自动检测图片类型并选择合适的视图
UIImageView *imageView = [UIImageView new];
SDWebImageOptions options = SDWebImageAutoHandleAnimatedImage;
[imageView sd_setImageWithURL:url options:options];

性能对比与建议

场景	推荐视图	内存占用	CPU使用	兼容性
已知静态图	UIImageView	低	低	最佳
已知动态图	SDAnimatedImageView	中等	中等	最佳
未知类型	SDAnimatedImageView	中等	中等	最佳
大量静态图列表	UIImageView	低	低	最佳

最佳实践建议

1. 对于图片社交应用（如Instagram），用户上传内容类型未知，建议统一使用SDAnimatedImageView
2. 对于电商应用，商品主图大多是静态图，使用UIImageView即可
3. 在性能敏感的场景（如大规模图片列表），可以考虑先获取图片元信息再决定视图类型

八、高级功能与定制扩展

自定义缓存策略

// 创建自定义缓存配置
SDImageCacheConfig *config = [SDImageCacheConfig defaultCacheConfig];
config.maxDiskAge = 7 * 24 * 60 * 60; // 一周
config.maxDiskSize = 200 * 1024 * 1024; // 200MB
config.maxMemoryCost = 100 * 1024 * 1024; // 100MB内存缓存
config.diskCacheExpireType = SDImageCacheConfigExpireTypeAccessDate; // 按访问时间过期

// 创建自定义缓存实例
SDImageCache *customCache = [[SDImageCache alloc] initWithNamespace:@"Custom" diskCacheDirectory:customPath config:config];

图片转换器

// 创建圆角图片转换器
SDImageRoundCornerTransformer *transformer = [SDImageRoundCornerTransformer transformerWithRadius:10 corners:UIRectCornerAllCorners borderWidth:1 borderColor:[UIColor whiteColor]];

// 加载时应用转换器
[imageView sd_setImageWithURL:url placeholderImage:nil options:0 context:@{SDWebImageContextImageTransformer: transformer}];

九、性能监控与调试

内存使用监控

// 获取缓存统计信息
NSUInteger memCost = [[SDImageCache sharedImageCache] totalMemoryCost];
NSUInteger diskCount = [[SDImageCache sharedImageCache] totalDiskCount];
NSUInteger diskSize = [[SDImageCache sharedImageCache] totalDiskSize];

// 监控图片加载性能
[SDWebImageManager.sharedManager setCacheKeyFilter:^NSString * _Nullable(NSURL * _Nullable url) {
    // 记录加载时间
    CFTimeInterval startTime = CACurrentMediaTime();
    return [url absoluteString];
}];

十、总结与展望

SDWebImage通过其精良的架构设计，在图片加载的各个关键环节都做了深度优化。从后台解码到智能缓存，从动态图支持到可见性触发加载，每一个设计决策都体现了对性能与用户体验的极致追求。

随着iOS开发技术的演进，SDWebImage也在不断发展。未来，我们期待看到：

1. 对Swift Concurrency的更好支持
2. 与SwiftUI的更深度集成
3. 对新型图片格式的更快适配
4. 更智能的缓存预取和淘汰算法

无论你是刚刚接触SDWebImage的新手，还是希望深入优化图片加载性能的资深开发者，理解SDWebImage的核心原理都将帮助你构建更流畅、更高效的iOS应用。
