嵌入式 Linux 字符设备驱动编写：从原理到实战

大志若愚YYZ2025-12-11 13:10

在嵌入式 Linux 开发中，字符设备驱动是最基础也最常用的驱动类型（如串口、按键、LED 等均属于字符设备）。本文将结合一个完整的hello字符设备驱动案例，拆解嵌入式 Linux 字符设备驱动的通用编写流程，并分析核心知识点与实战要点。

一、案例背景

本文案例包含两个文件：

  1. 驱动层（hello_drv.c）：实现字符设备驱动的核心逻辑，完成设备注册、文件操作接口实现、自动创建设备节点等功能；
  2. 应用层（hello_drv_test.c）：通过标准 Linux 文件 IO 接口（open/read/write/close）访问驱动设备，验证驱动功能。

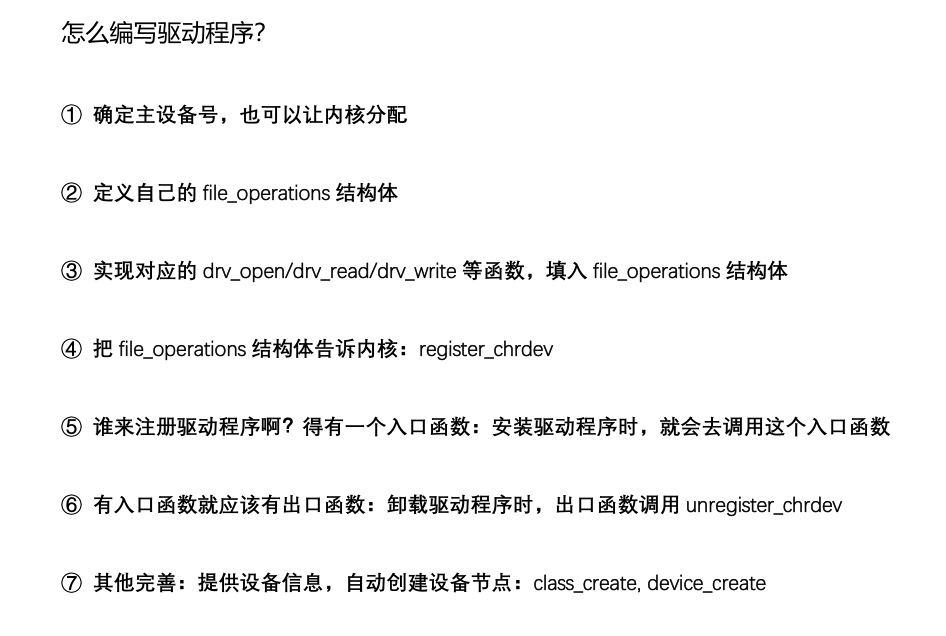

二、嵌入式 Linux 字符设备驱动编写通用流程

复制代码
#include <linux/module.h>

#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>

/* 1. 确定主设备号                                                                 */
static int major = 0;
static char kernel_buf[1024];
static struct class *hello_class;


#define MIN(a, b) (a < b ? a : b)

/* 3. 实现对应的open/read/write等函数，填入file_operations结构体                   */
static ssize_t hello_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{
	int err;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	err = copy_to_user(buf, kernel_buf, MIN(1024, size));
	return MIN(1024, size);
}

static ssize_t hello_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
	int err;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	err = copy_from_user(kernel_buf, buf, MIN(1024, size));
	return MIN(1024, size);
}

static int hello_drv_open (struct inode *node, struct file *file)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	return 0;
}

static int hello_drv_close (struct inode *node, struct file *file)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	return 0;
}

/* 2. 定义自己的file_operations结构体                                              */
static struct file_operations hello_drv = {
	.owner	 = THIS_MODULE,
	.open    = hello_drv_open,
	.read    = hello_drv_read,
	.write   = hello_drv_write,
	.release = hello_drv_close,
};

/* 4. 把file_operations结构体告诉内核：注册驱动程序                                */
/* 5. 谁来注册驱动程序啊？得有一个入口函数：安装驱动程序时，就会去调用这个入口函数 */
static int __init hello_init(void)
{
	int err;

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	major = register_chrdev(0, "hello", &hello_drv);  /* /dev/hello */


	hello_class = class_create(THIS_MODULE, "hello_class");
	err = PTR_ERR(hello_class);
	if (IS_ERR(hello_class)) {
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "hello");
		return -1;
	}

	device_create(hello_class, NULL, MKDEV(major, 0), NULL, "hello"); /* /dev/hello */

	return 0;
}

/* 6. 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数           */
static void __exit hello_exit(void)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	device_destroy(hello_class, MKDEV(major, 0));
	class_destroy(hello_class);
	unregister_chrdev(major, "hello");
}


/* 7. 其他完善：提供设备信息，自动创建设备节点                                     */

module_init(hello_init);
module_exit(hello_exit);

MODULE_LICENSE("GPL");

步骤 1：确定主设备号（或让内核分配）

作用

主设备号是字符设备的唯一标识，Linux 内核通过 "主设备号 + 次设备号" 区分不同设备（主设备号对应驱动类型，次设备号对应同一驱动下的多个设备）。

实现方式

  • 手动指定 ：直接定义static int major = 240;（需确保未被其他驱动占用）；
  • 内核自动分配 ：定义static int major = 0;（后续通过register_chrdev让内核分配可用主设备号）。

核心逻辑

主设备号是驱动与内核的 "身份凭证"，后续注册驱动、创建设备节点都依赖它。

步骤 2：定义自己的file_operations结构体

作用

struct file_operations是内核与应用层的交互桥梁，它封装了驱动对外提供的所有操作接口（如open/read/write），应用层调用标准文件 IO 函数时，内核会转发到该结构体对应的驱动函数。

代码示例

复制代码
// 定义file_operations结构体（模板）
static struct file_operations hello_drv = {
    .owner   = THIS_MODULE,  // 固定赋值：表示驱动所属的内核模块
    .open    = hello_drv_open,  // 后续实现的open接口
    .read    = hello_drv_read,  // 后续实现的read接口
    .write   = hello_drv_write, // 后续实现的write接口
    .release = hello_drv_close, // 后续实现的close接口
};

核心逻辑

file_operations是驱动的 "功能清单"，内核通过它知道驱动支持哪些操作；其中.owner = THIS_MODULE是内核要求的必填项，用于模块引用计数管理。

步骤 3：实现drv_open/read/write等函数并填入结构体

作用

实现file_operations中声明的接口函数，完成内核与用户空间的数据交互、硬件操作等核心逻辑。

关键函数解析

（1）open函数（设备打开）
复制代码
static int hello_drv_open(struct inode *node, struct file *file)
{
    printk("设备已打开\n");
    // 可在此处初始化硬件（如配置GPIO、申请资源）
    return 0; // 返回0表示成功
}
  • 入参：inode是设备文件的索引节点（包含设备号），file是文件描述符对应的内核对象；
  • 作用：驱动初始化（如硬件配置、资源申请），应用层调用open("/dev/hello")时触发。
  • 调用的 printk 是内核态的日志打印函数，其作用贯穿驱动开发的调试、运行监控、问题定位全流程，是嵌入式 Linux 驱动开发中最基础也最核心的调试手段之一。

疑问：我有一点不太明白，我们自己封装的驱动的这个hello_drv_open函数，不应该是调用相关的open函数来实现功能吗，这里面就一个打印函数，那这个函数怎么实现打开文件的功能的呢？

你这个疑问核心是没分清 "驱动层open函数的本质" 和 "普通文件open的功能" ------ 驱动里的hello_drv_open并不是 "打开文件"，而是 **"响应应用层的open调用，完成设备的初始化 / 准备工作"**，它的 "打开功能" 是由内核框架兜底，而非函数内的代码直接实现。

一、先纠正核心认知：驱动open函数≠"打开文件"

我们先明确两个层面的open的区别：

层面 函数 / 操作 核心作用
应用层 open("/dev/hello", O_RDWR) 向内核发起 "访问设备" 的请求，内核会帮你创建文件描述符（fd），并关联到驱动
驱动层 hello_drv_open 响应内核的调用，完成设备 "打开前的初始化"（而非创建 fd / 打开文件）

简单说：

  • 应用层调用open后，内核先完成所有 "文件层面" 的工作（比如分配 fd、检查权限、找到对应的驱动）；
  • 内核确认一切合法后，才会调用驱动的hello_drv_open，让你有机会做 "设备层面" 的准备。

你案例中hello_drv_open只有打印函数，依然能 "打开设备"，本质是："打开设备" 的核心逻辑由 Linux 内核框架实现，驱动的open函数只是 "可选的初始化钩子"。

二、内核是如何 "兜底实现打开功能" 的？

当你在应用层执行fd = open("/dev/hello", O_RDWR)时，内核会执行一套完整的流程，驱动的hello_drv_open只是其中一个 "可选步骤"：

步骤 1：内核解析设备文件/dev/hello

内核从/dev/hello的 inode 节点中，提取出主设备号（比如 240）和次设备号（0）。

步骤 2：内核查找驱动映射表

内核查自己维护的 "字符设备驱动表"，找到主设备号 240 对应的file_operations结构体（就是你注册的hello_drv）。

步骤 3：内核创建file结构体

内核为这次打开操作创建一个struct file对象（记录打开模式、当前偏移、驱动指针等），并分配一个文件描述符（fd）返回给应用层 ------ 这一步已经完成了 "打开" 的核心（拿到 fd）。

步骤 4：内核调用驱动的hello_drv_open

如果你的file_operations中指定了.open = hello_drv_open，内核就会调用这个函数；如果没指定（设为 NULL），内核也不会报错，直接认为 "打开成功"。

步骤 5：返回文件描述符

驱动的hello_drv_open返回 0（成功）后，内核把 fd 返回给应用层，应用层拿到 fd 就可以执行read/write了。

总结："打开设备并拿到 fd" 的核心逻辑，是内核在调用hello_drv_open之前就完成的 ------ 驱动的open函数只是给你一个 "初始化设备" 的机会，哪怕你只写了打印，内核依然会完成 "打开" 的核心工作。

三、驱动open函数的真正价值：设备初始化（案例简化才只写打印）

你案例中hello_drv_open只有打印，是因为这是一个 "无硬件依赖的 demo"；如果是真实硬件驱动（比如 LED / 按键 / 串口），hello_drv_open里会写满 "设备初始化代码"，这才是它的核心作用。

（2）read函数（内核→用户空间读数据）
复制代码
static ssize_t hello_drv_read(struct file *file, char __user *buf, size_t size, loff_t *offset)
{
    int err;
    // 核心：将内核缓冲区数据拷贝到用户空间（必须用copy_to_user，不能直接memcpy）
    err = copy_to_user(buf, kernel_buf, MIN(1024, size));
    return MIN(1024, size); // 返回实际读取的字节数
}
  • 入参：__user *buf是用户空间缓冲区（内核不能直接访问），size是用户请求的读取长度；
  • 核心函数：copy_to_user(dst, src, len)
    • 功能：安全地将内核空间数据拷贝到用户空间；
    • 返回值：成功返回 0，失败返回未拷贝的字节数；
    • 为什么不用memcpy？用户空间地址在内核态是 "非法地址"，直接访问会导致内核崩溃。
（3）write函数（用户→内核空间写数据）
复制代码
static ssize_t hello_drv_write(struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
    int err;
    // 核心：将用户空间数据拷贝到内核缓冲区
    err = copy_from_user(kernel_buf, buf, MIN(1024, size));
    return MIN(1024, size); // 返回实际写入的字节数
}
  • 核心函数：copy_from_user(dst, src, len)
    • 功能：安全地将用户空间数据拷贝到内核空间；
    • 返回值：成功返回 0，失败返回未拷贝的字节数。
（4）release函数（设备关闭）
复制代码
static int hello_drv_close(struct inode *node, struct file *file)
{
    printk("设备已关闭\n");
    // 可在此处释放硬件资源
    return 0;
}
  • 作用：应用层调用close(fd)时触发，用于释放资源（如关闭硬件、释放内存）。

步骤 4：通过register_chrdev向内核注册驱动

作用

将file_operations结构体 "注册" 到内核，让内核知道 "某个主设备号对应的驱动提供哪些操作接口"。

核心函数：register_chrdev

复制代码
major = register_chrdev(major, "hello", &hello_drv);
  • 入参：
    • major：主设备号（填 0 表示让内核自动分配）；
    • "hello"：驱动名称（会显示在/proc/devices中）；
    • &hello_drv：驱动的file_operations结构体指针；
  • 返回值：
    • 成功：返回分配的主设备号（手动指定时返回传入的major）；
    • 失败：返回负数（如-EBUSY表示主设备号已被占用）。

核心逻辑

注册完成后，内核会在字符设备列表中添加一条记录："主设备号 X 对应的驱动是 hello_drv，支持 open/read/write 等操作"。

步骤 5：实现驱动入口函数（module_init）

作用

驱动的 "启动入口"，当执行insmod hello_drv.ko安装驱动时，内核会自动调用该函数，完成驱动的初始化（如注册设备、创建设备类）。

代码示例

复制代码
static int __init hello_init(void)
{
    int err;
    // 步骤4：注册字符设备
    major = register_chrdev(0, "hello", &hello_drv);

    // 后续步骤7会用到：创建设备类
    hello_class = class_create(THIS_MODULE, "hello_class");
    if (IS_ERR(hello_class)) { // 错误检查
        unregister_chrdev(major, "hello"); // 注册失败则回滚
        return -1;
    }

    return 0;
}
// 告诉内核：驱动的入口函数是hello_init
module_init(hello_init);

关键说明

  • __init：内核宏，标记该函数是初始化函数，驱动加载完成后会被释放（节省内存）；
  • 错误处理：驱动开发必须严谨，某一步失败后要回滚已完成的操作（如注册设备后创建设备类失败，需先注销设备）。

步骤 6：实现驱动出口函数（module_exit）

作用

驱动的 "停止出口"，当执行rmmod hello_drv卸载驱动时，内核会自动调用该函数，释放驱动占用的所有资源（避免内存泄漏）。

核心函数：unregister_chrdev

复制代码
static void __exit hello_exit(void)
{
    // 后续步骤7会用到：销毁设备节点、设备类
    device_destroy(hello_class, MKDEV(major, 0));
    class_destroy(hello_class);

    // 注销字符设备
    unregister_chrdev(major, "hello");
}
// 告诉内核：驱动的出口函数是hello_exit
module_exit(hello_exit);

关键说明

  • __exit：内核宏，标记该函数是退出函数，仅在驱动卸载时调用；
  • 资源释放顺序：与入口函数的操作顺序相反（先创建的资源后销毁）。

步骤 7：自动创建设备节点（class_create/device_create）

作用

传统驱动需要手动执行mknod /dev/hello c 主设备号 次设备号创建设备节点，通过class_create和device_create可让内核自动生成/dev/xxx设备文件（依赖 udev 机制）。

核心函数解析

（1）class_create：创建设备类
复制代码
hello_class = class_create(THIS_MODULE, "hello_class");
  • 功能：在/sys/class/目录下创建一个类（如/sys/class/hello_class）；
  • 作用：为后续创建设备节点提供 "分类标识"，udev 会监听/sys/class下的变化。
（2）device_create：创建设备节点
复制代码
device_create(hello_class, NULL, MKDEV(major, 0), NULL, "hello");
  • 入参：
    • hello_class：设备类指针；
    • MKDEV(major, 0)：将主设备号和次设备号（0）组合为dev_t类型；
    • "hello"：设备节点名称（最终生成/dev/hello）；
  • 功能：在/dev/目录下生成设备节点文件，同时在/sys/class/hello_class/下创建设备目录。

对应出口函数的资源释放

复制代码
// 销毁设备节点
device_destroy(hello_class, MKDEV(major, 0));
// 销毁设备类
class_destroy(hello_class);

最终补充：驱动元信息

驱动必须声明许可证（否则内核会报 "tainted" 警告），常用GPL：

复制代码
MODULE_LICENSE("GPL"); // 声明许可证（必填）
MODULE_AUTHOR("Your Name"); // 可选：作者信息
MODULE_DESCRIPTION("Hello Char Device Driver"); // 可选：驱动描述
