用Selfattention - LSTM网络实现锂电池SOC估计

$电池SOC估算案例$ : 使用Selfattention-lstm网络多特征联合SOH来实现锂电池SOC估计的算法（基于matlab编写） 1.使用NASA锂离子电池数据集来完成特征和soc以及soh提取。 2.使用NASA数据集中提取的特征为：当前处理的放电循环次数，放电过程中测量的电流值，电压值，温度值，放电过程中每个测量点之间的时间差值，累积放电容量。同时引入每个放电循环的健康状态soh来对剩余电量百分比soc值进行联合预测。 3.建立了Selfattention-lstm模型，引入了多头注意力机制，可自行设置多头注意力的头数，提高特征的全局捕捉能力。 matlab版本需要2023a及其以上。 4.图很多，很适合研究与写作绘图

在锂电池的应用中，准确估算电池的荷电状态（SOC）至关重要。今天我们就来聊聊如何使用Selfattention - LSTM网络多特征联合SOH来实现锂电池SOC估计，并且是基于Matlab编写的算法。

数据准备：NASA锂离子电池数据集

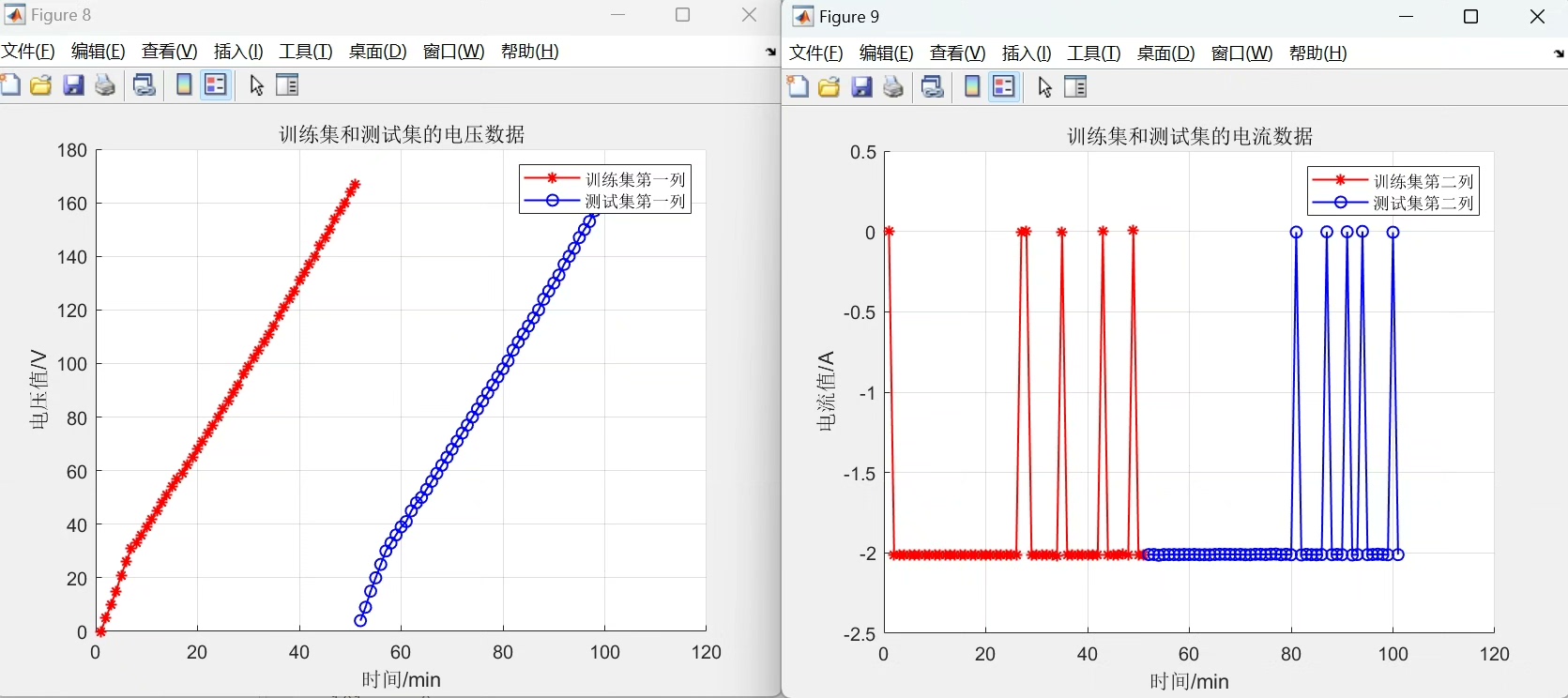

我们使用NASA锂离子电池数据集，它就像是一个宝藏，能让我们从中提取特征、SOC以及SOH。具体要提取的特征有：当前处理的放电循环次数、放电过程中测量的电流值、电压值、温度值、放电过程中每个测量点之间的时间差值，还有累积放电容量。同时，引入每个放电循环的健康状态SOH来对剩余电量百分比SOC值进行联合预测。

下面是一段简单的Matlab代码示例，用于从NASA数据集中提取特征：

matlab 复制代码

% 加载NASA锂离子电池数据集
data = load('nasa_battery_data.mat');

% 提取特征
cycle_num = data.cycle_num; % 当前处理的放电循环次数
current = data.current; % 放电过程中测量的电流值
voltage = data.voltage; % 电压值
temperature = data.temperature; % 温度值
time_diff = data.time_diff; % 放电过程中每个测量点之间的时间差值
cumulative_capacity = data.cumulative_capacity; % 累积放电容量
soh = data.soh; % 每个放电循环的健康状态
soc = data.soc; % 剩余电量百分比

代码分析：这段代码首先加载了NASA锂离子电池数据集，然后将我们需要的各个特征分别提取出来，存储在不同的变量中。这样后续就可以方便地使用这些数据进行模型训练和预测了。

模型搭建：Selfattention - LSTM模型

接下来我们要建立Selfattention - LSTM模型。这个模型引入了多头注意力机制，我们可以自行设置多头注意力的头数，这样能提高特征的全局捕捉能力。

以下是搭建Selfattention - LSTM模型的Matlab代码：

matlab 复制代码

% 定义模型结构
numFeatures = 6; % 特征数量
numHiddenUnits = 100; % LSTM隐藏单元数量
numHeads = 4; % 多头注意力的头数

layers = [
    sequenceInputLayer(numFeatures)
    lstmLayer(numHiddenUnits,'OutputMode','sequence')
    selfAttentionLayer(numHeads)
    fullyConnectedLayer(1)
    regressionLayer];

% 训练选项
options = trainingOptions('adam', ...
    'MaxEpochs',50, ...
    'MiniBatchSize',64, ...
    'Shuffle','every-epoch', ...
    'Verbose',false, ...
    'Plots','training-progress');

% 合并特征
features = [cycle_num', current', voltage', temperature', time_diff', cumulative_capacity'];

% 训练模型
net = trainNetwork(features, soc', layers, options);

代码分析：在这段代码中，我们首先定义了模型的结构，包括输入层、LSTM层、多头注意力层、全连接层和回归层。然后设置了训练选项，比如使用Adam优化器，最大训练轮数为50，小批量大小为64等。接着将提取的特征合并成一个矩阵，最后使用trainNetwork函数来训练模型。

绘图与研究

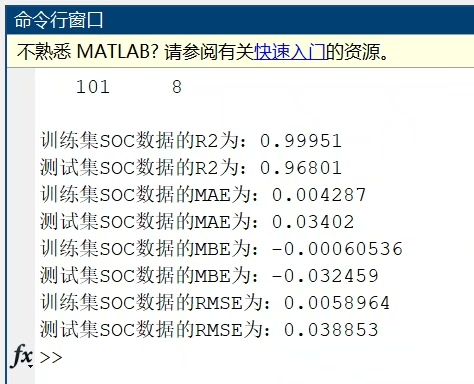

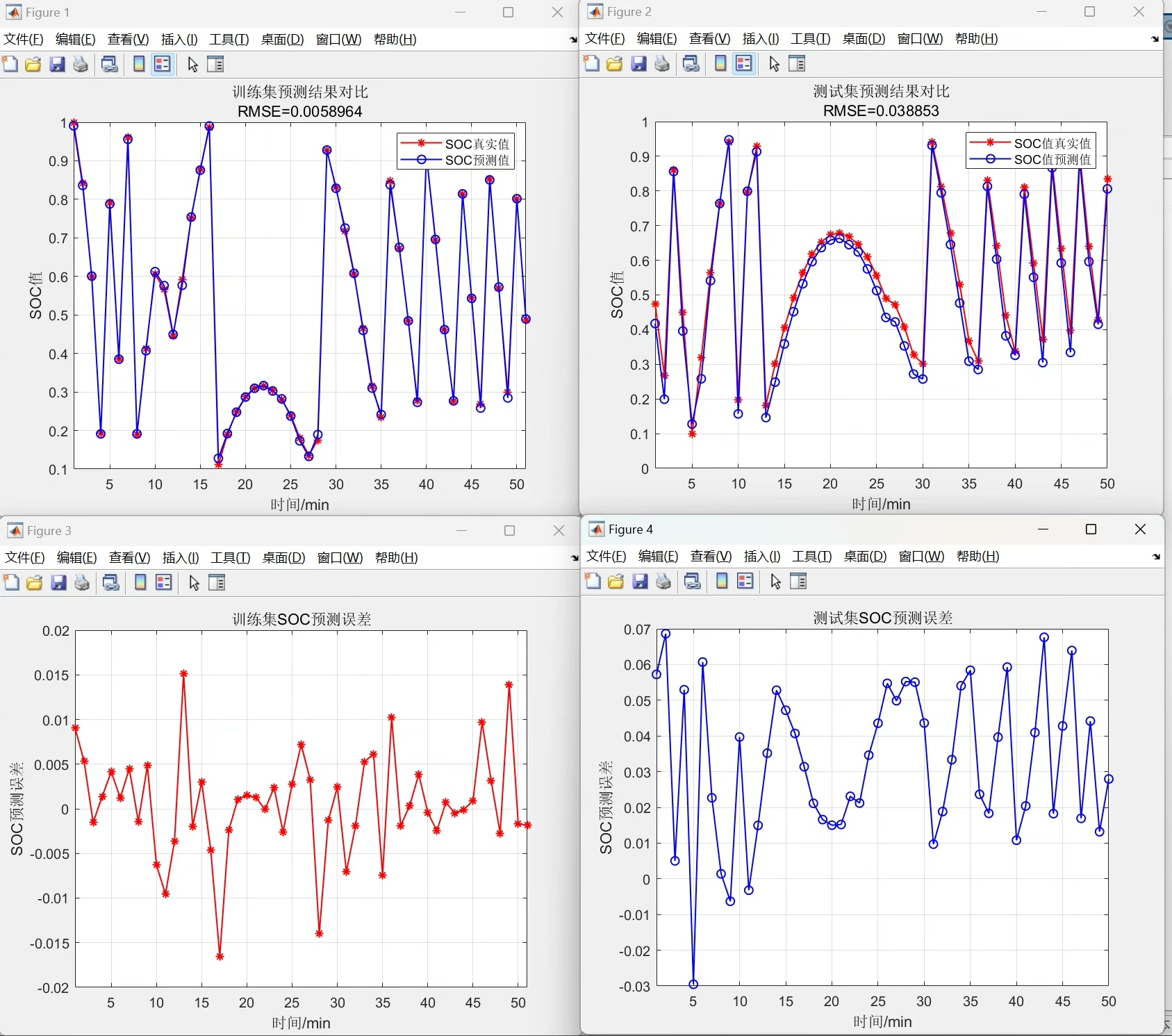

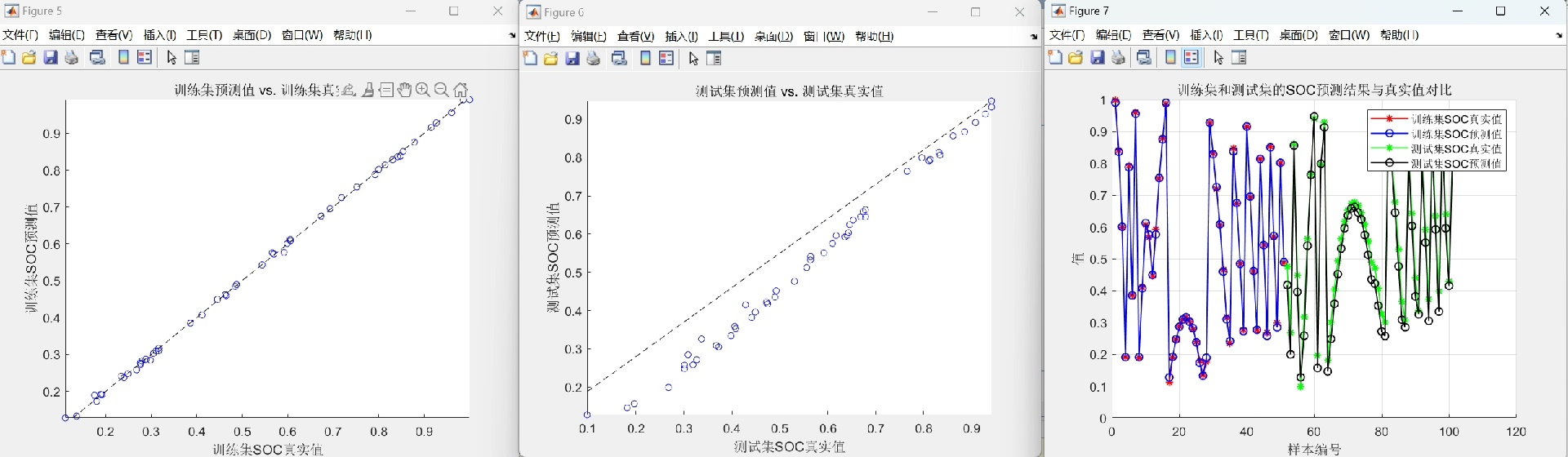

这个案例还有一个很棒的地方，就是有很多图，非常适合研究与写作绘图。我们可以绘制训练过程中的损失曲线、预测结果与真实值的对比图等。

matlab 复制代码

% 预测
predictions = predict(net, features);

% 绘制预测结果与真实值的对比图
figure;
plot(soc,'b','DisplayName','真实值');
hold on;
plot(predictions,'r--','DisplayName','预测值');
xlabel('样本序号');
ylabel('SOC');
legend;
title('SOC预测结果与真实值对比');

代码分析：这段代码首先使用训练好的模型对特征进行预测，然后绘制了预测结果与真实值的对比图。通过这个图，我们可以直观地看到模型的预测效果。

总之，使用Selfattention - LSTM网络多特征联合SOH来实现锂电池SOC估计是一个很有趣且实用的算法。通过以上步骤，我们可以利用NASA锂离子电池数据集，搭建并训练模型，还能通过绘图来直观地评估模型效果。大家不妨动手试试，说不定能发现更多有意思的东西。
