船舶制造中的工业网络融合：EtherNet/IP与CC-Link的桥梁构建

船舶制造中的工业网络融合：EtherNet/IP与CC-Link的桥梁构建

1 项目背景：多品牌PLC系统造成的生产孤岛

某大型船舶制造厂在扩建生产线的过程中，面临着典型的工业自动化系统整合难题。厂内原有大量三菱PLC通过CC-Link网络控制各类专用设备，而在新增的焊接机器人工作站和智能仓储系统中，则采用了罗克韦尔ControlLogix系列PLC，基于EtherNet/IP协议通信。两大系统独立运行，数据无法互通，形成了"信息孤岛"。生产管理人员需要通过人工方式在不同系统间传递数据，效率低下且容易出错，严重制约了船舶分段制造的整体效率。

2 解决方案：协议转换技术构建统一数据层

针对这一挑战，项目团队提出了基于网关设备的协议转换解决方案。核心思路是在不改变现有控制系统硬件架构的前提下，通过部署专用协议转换网关，实现EtherNet/IP与CC-Link之间的双向数据交换。经过技术比选，最终选定了一款支持双协议栈的工业级智能网关，该设备同时具备Ethernet端口和CC-Link接口，能够实时解析和转换两种协议的数据帧格式。

3 实施过程与原理拓扑

实施过程分为三个阶段：网络分析、网关配置和系统联调。技术人员首先对现有网络进行了全面诊断，绘制了详细的网络拓扑图，明确了需要交换的数据点和交换频率。随后，在物理层面将网关设备部署在罗克韦尔PLC与三菱PLC网络交界处，通过以太网电缆连接EtherNet/IP网络，通过专用电缆接入CC-Link网络。

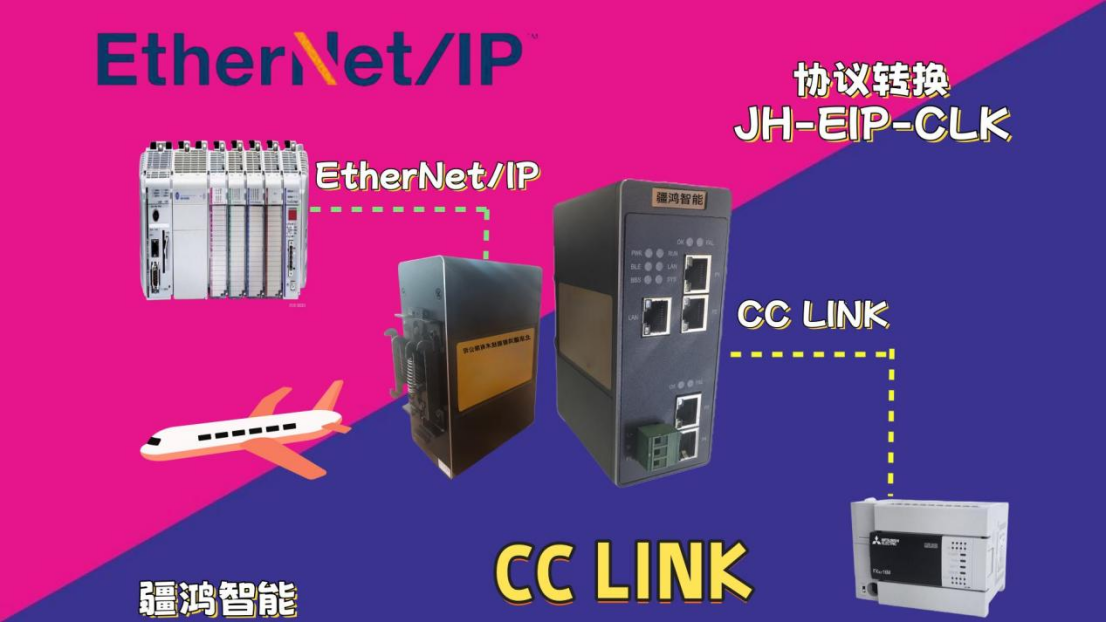

系统拓扑结构如下：

```

罗克韦尔PLC(EtherNet/IP) ←以太网→ 协议转换网关 ←CC-Link→ 三菱PLC网络

↑

(数据映射与协议转换)

网关配置是关键环节，技术人员使用专用配置软件，建立了双向数据映射表。例如，将罗克韦尔PLC中的焊接参数状态字映射到三菱PLC的特定寄存器，同时将三菱PLC控制的搬运设备位置信息反馈至罗克韦尔系统。网关内部采用双缓冲区机制，确保数据交换的实时性和完整性，转换延迟控制在10ms以内，满足船舶制造工艺要求。

4 应用效果与项目实施前后对比

项目实施后，系统整合效果显著。在数据流通方面，实现了焊接质量参数、物料位置信息、设备状态等关键数据的自动交互，消除了人工录入环节。生产效率方面，分段制造各工序衔接时间平均缩短23%，设备利用率提升18%。在维护成本上，统一的数据监控界面减少了运维人员在不同系统间切换的时间，故障诊断效率提高40%。

特别值得注意的是，通过统一数据层，工厂首次实现了对整个分段制造过程的实时追踪与质量回溯，为后续的数字化升级奠定了坚实基础。而原有的控制系统硬件投资得到完全保护，体现了"继承性创新"的价值。

5 行业推广价值

这一解决方案在重工制造领域具有广泛适用性。船舶、重型机械、钢结构等离散制造业普遍存在多品牌自动化设备共存的情况。本项目的创新在于提出了"协议转换+数据标准化"的双层整合思路，不仅解决了通信连通问题，更构建了统一数据语义层，使不同系统的数据能够被上层MES系统直接利用。

与单纯的协议转换方案相比，这一方案强调数据语义的统一映射，使转换后的数据具有明确的业务含义，而非简单的位信号传递。这种思路可推广至其他协议转换场景，如PROFINET与Modbus的整合、DeviceNet与PROFIBUS的互联等。

创新总结

本项目突破了船舶制造业中多品牌自动化系统难以集成的瓶颈，创新点主要体现在三个方面：一是采用"中间件"思维，在不改动原有系统的前提下实现数据融合；二是建立了协议转换与数据标准化同步实施的方案，提升了数据的可用性；三是开发了适用于船舶制造场景的特定数据映射模板，可快速适配类似项目。

这一实践表明，在工业自动化系统集成中，通过适当的转换技术和设计理念，能够有效降低系统复杂度，保护既有投资，同时为数字化转型铺平道路。随着工业互联网的深入发展，这种"连接+语义统一"的整合模式将为更多制造企业提供可借鉴的升级路径。
