高效连接智能世界：CAN总线通讯接口卡的多领域应用与性能解析

CAN总线通讯接口卡概述

CAN总线通讯接口卡是一种硬件设备，用于实现计算机与CAN总线网络之间的数据通信。它通常通过PCI、USB、PCIe等接口与计算机连接，并提供CAN协议的数据收发功能，广泛应用于汽车电子、工业控制、医疗设备等领域。

主要功能与特点

协议支持：支持CAN 2.0A（标准帧）和CAN 2.0B（扩展帧）协议，部分高端型号支持CAN FD（灵活数据速率）。
通信速率：支持5Kbps至1Mbps的可配置波特率，适应不同场景需求。
接口类型：常见接口包括PCI、USB、PCIe、以太网等，满足不同设备的连接需求。
多通道支持：部分型号支持多通道CAN通信，可同时连接多个CAN网络。
诊断功能：内置错误检测与帧统计功能，便于调试与故障排查。

典型应用场景

汽车电子：用于ECU（电子控制单元）的测试与诊断，如OBD-II接口开发。
工业自动化：连接PLC、传感器等设备，实现实时控制与数据采集。
航空航天：用于机载设备的通信与监控。
实验室研发：作为CAN网络开发的硬件工具，支持原型验证与测试。

常见品牌与型号

阿尔泰科技

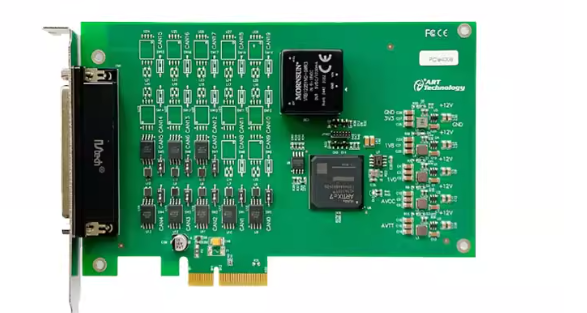

1、PCIe4004 /PCIe4008

提供20路/8路电气完全隔离的CAN通道，支持波特率10Kbps、20Kbps、50Kbps、100Kbps、125Kbps、250Kbps、500Kbps、800Kbps、1Mbps。

2、PXI4002A

PXI接口的高性能CAN总线通讯接口卡，支持32位33MHz PXI局部总线,

提供2路电气完全隔离的CAN通道，

支持5Kbps~1Mbps之间的任意波特率，

内置120Ω终端电阻，可通过跳线选择，

具有同步触发功能（外部触发、软件触发），具有定时发送功能。

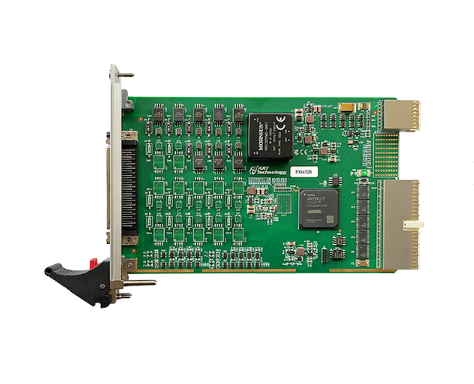

3、PXI4108

8路电气完全隔离的CAN通道

支持波特率：10Kbps、20Kbps、50Kbps、100Kbps、125Kbps、250Kbps、500Kbps、800Kbps、1Mbps、2Mbps、4Mbps、5Mbps

支持CANFD帧，最高5Mbps

内置120 Ω终端电阻，可通过拨码开关选用

支持发送和接收FIFO复位

CAN通讯接口符合CANopen和DeviceNet规范

DIO 指标

具有16路DIO，其中前8路可用于外部触发

DIO采样频率支持1~100KHz

选型建议

接口兼容性：根据主机接口（如USB或PCIe）选择适配型号。
性能需求：常规应用选择CAN 2.0B，高速大数据量场景需CAN FD支持。
开发支持：检查厂商是否提供SDK或API（如C/C++、Python库），便于二次开发。
预算：工业级型号价格较高，国产型号更适合预算有限的项目。

软件支持

配套工具：多数厂商提供配置工具（如PCAN-View、Kvaser CanKing），用于实时监控与发送CAN帧。
操作系统兼容性：主流型号支持Windows、Linux，部分提供RTOS驱动。
第三方集成：支持LabVIEW、MATLAB等平台的插件，方便数据分析和可视化。

示例代码（C语言）

以下为通过PCAN接口发送CAN帧的简单示例：

复制代码

#include <PCANBasic.h>

TPCANMsg message;
message.ID = 0x100;       // CAN ID
message.LEN = 8;          // 数据长度
message.MSGTYPE = PCAN_MESSAGE_STANDARD;
message.DATA[0] = 0x01;   // 数据字节

TPCANStatus result = CAN_Write(PCAN_USBBUS1, &message);
if (result != PCAN_ERROR_OK) {
    // 错误处理
}

注意事项

终端电阻：CAN总线两端需配置120Ω终端电阻，确保信号完整性。
接地隔离：工业环境建议选择带光电隔离的型号，避免电气干扰。
驱动安装：部分USB接口卡需手动安装驱动程序，需提前确认系统兼容性。
