Profinet转Ethernet IP网关协议转换：从诊断到数据互通的细节全拆解与快速上手
案例基础信息

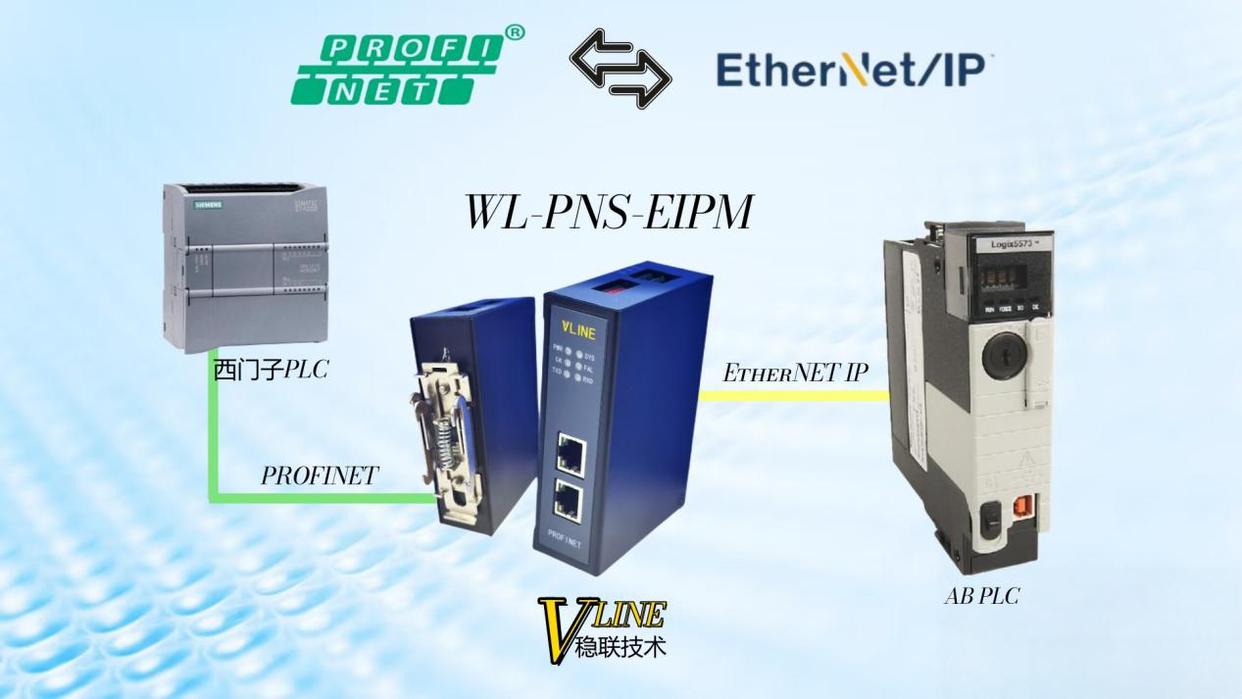

应用场景：小型自动化产线（如小型装配线），实现西门子S7-1200PLC对EthernetIP从站的调节控制。
全流程分步配置
PLC侧组态配置（TIAPortalV17）
新建项目：打开TIAPortalV17，点击"创建新项目"，命名为"PN-EIP"，点击"创建"；在项目视图中，点击"添加新设备"，搜索"S7-1200"，选择对应型号（如6ES7212-1BE40-0XB0），点击"添加"。

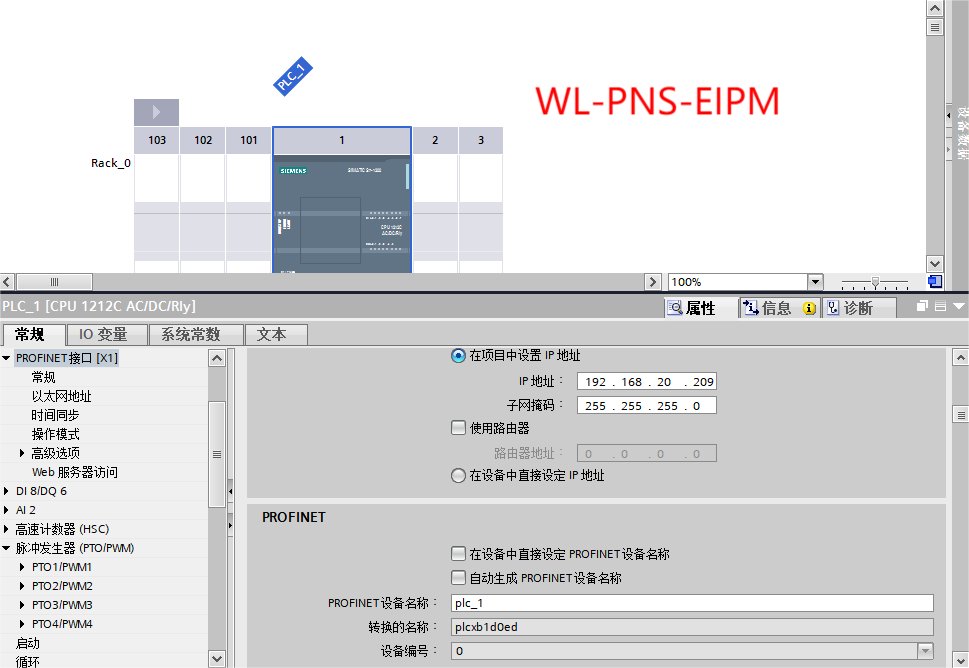

配置PLC网络：双击"设备配置"，在右侧"属性"中，点击"Profinet接口_1"，设置IP地址为192.168.20.209，子网掩码为255.255.255.0，设备名称设为"PLC-1"，点击"确定"，保存配置。

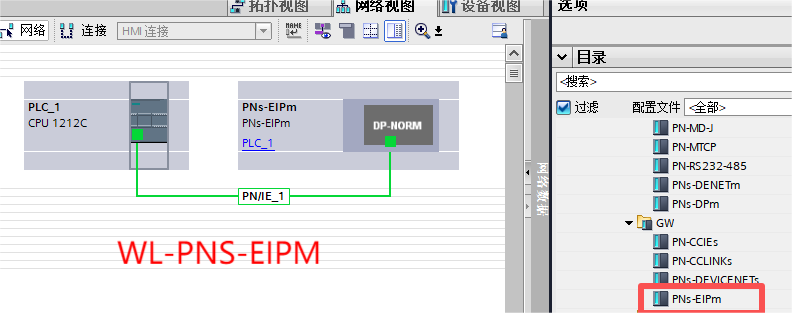

导入Profinet转Ethernet IP网关GSD文件：右键点击"Profinet网络"→"添加新设备"，选择"其他"→"网关"，点击"导入GSD文件"，选择PNsEIPm网关配套的GSD文件（后缀为.gsdml），导入成功后，选择该网关，点击"添加"。
配置网关参数：选中Profinet转Ethernet IP网关网关设备，在右侧"属性"中，设置设备名称为"pns-eipm"，IP地址为192.168.20.5（与PLC同网段，避免IP冲突）。
关联过程数据区：在Profinet转Ethernet IP网关"属性"→"过程数据"中，配置输入区（IW580-IW611，用于接收Ethernet IP从属设备运行状态、实际频率）和输出区（QW580-QW607，用于下发启停指令、频率设定值），点击"应用"，将组态下载至PLC（下载前需将PLC切换至"停止"模式，下载后切换至"运行"模式）。
- 网关侧配置

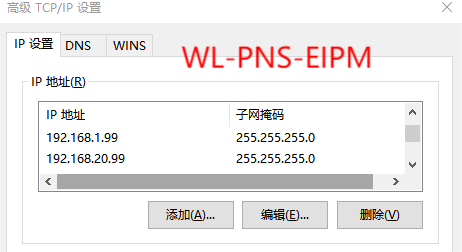

设备连接：用网线将电脑与网关直连，将电脑IP手动设置为192.168.1.99（与网关同网段），打开GCS软件，先创建项目点击左上角"搜索设备"，软件自动识别PN-EIP网关，双击网关进入配置界面。

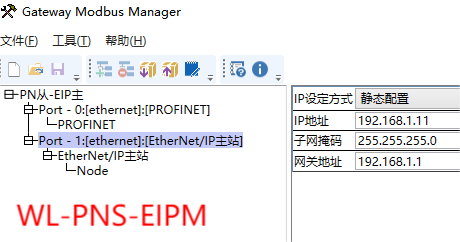

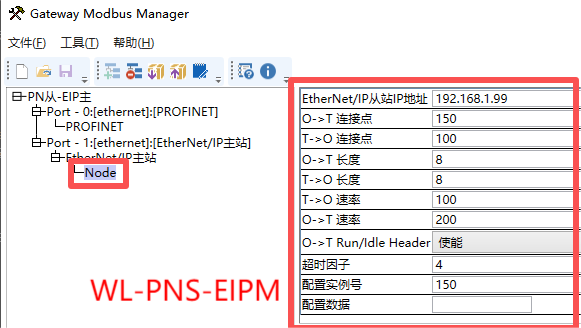

Profinet从站配置：在"Profinet设置"选项卡中，不用单独设定profinet的IP地址，由组态进行分配IP地址以及设备名称。EthernetIP主站配置：设置IP地址为192.168.1.11，子网掩码255.255.255.0，网关地址是过滤交换机所用的而非网关网口地址。
配置生效：点击"下载配置"，将参数写入网关，弹出"重启设备生效"提示，点击"确定"，重启网关后，查看"通信状态"，显示"Profinet连接正常、EthernetIP连接正常"即为配置成功。
- EthernetIP从属设备配置（PLC，简单适配）

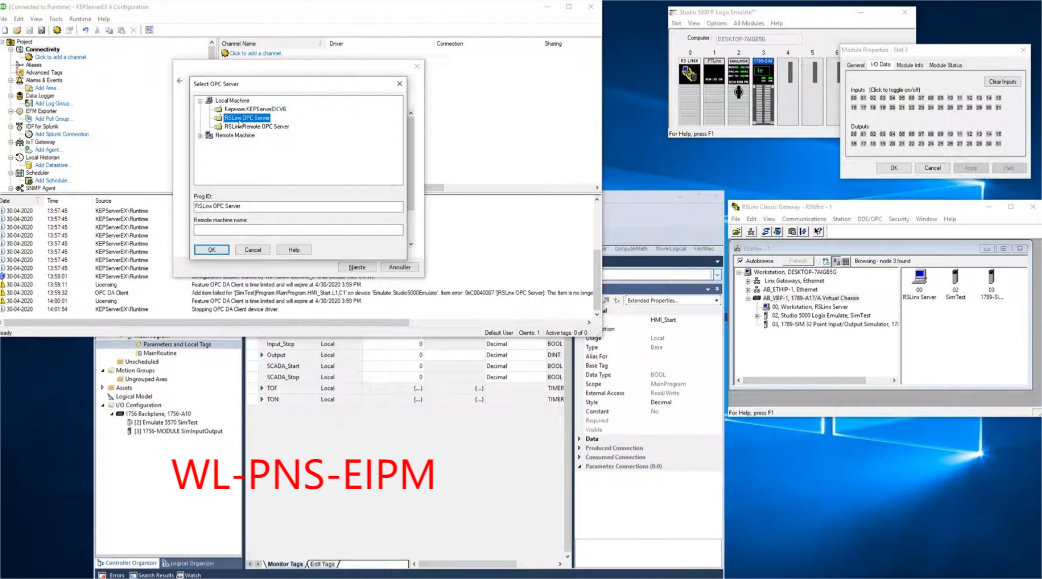

软件连接：打开RSLogix5000软件，新建项目并添加"1756 - L71"PLC型号，用网线直连电脑与PLC，设置电脑IP与PLC同网段（默认IP：192.168.1.20），点击"在线连接"。
通信模式设置：在PLC"属性"→"通信"→"EthernetIP"中，启用"EthernetIP从站模式"，设从站地址为1（与网关扫描结果一致）。
控制参数配置：切换至"控制模式"，设为"EthernetIP指令控制"，启用"远程启停""远程频率调节"功能，设置频率调节范围为0 - 50Hz，保存并下载参数至PLC。
状态验证：重启PLC，查看"通信指示灯"，绿灯常亮则表明EthernetIP连接正常，可接收网关下发指令。
（四）联动测试（验证配置有效性）

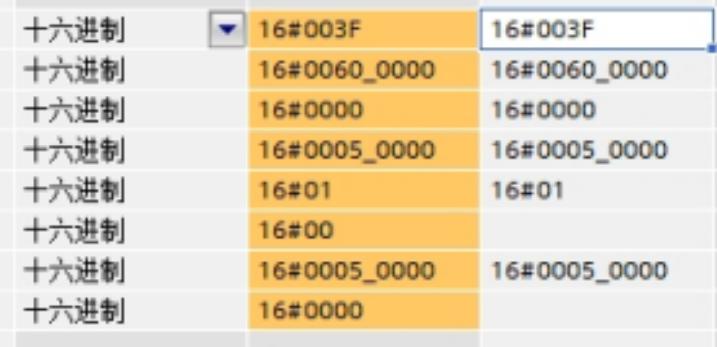

1.链路测试：在PLC在线监控界面，查看IW580-IW611数据，可实时读取PLC运行状态、实际频率；在网关配置软件中，查看"数据交互状态"，显示"正常交互"。
2.功能测试：通过PLC程序下发"启动指令"（QW576=1）和"频率设定值"（QW577=30），PLC启动并运行在30Hz；下发"停止指令"（QW580=0），PLC停机，功能正常。
三、总结语
本案例呈现西门子S7 - 1200PLC与EthernetIP从站设备跨协议互联配置流程。核心是"参数一致性"，即PLC与网关的Profinet参数（设备名、IP、通信周期）要匹配，Profinet转Ethernet IP网关网关与EthernetIP从站的映射关系（地址、数据类型）需对应，且从站设备要启用对应通信模式。配置过程循序渐进，每步有细节验证，适合新手熟悉跨协议互联核心逻辑，可用于小型产线PLC、传感器等EthernetIP从站设备对接，保障通信稳定与控制精准。
