一、使用的软件
Cisco Packet Tracer 8.0
二、实验名称
OSPF路由协议接口认证（明文/MD5）配置与验证实验
三、实验设备
路由器：
五台 2911 Router（R1、R2、R3、R4、R5）
四、实验要求
1、配置5台路由器的接口IP ；
2、网段为 30.19.0.0/24 、 40.19.0.0/24 、 50.19.0.0/24 、 60.19.0.0/24 ；
3、在R1与R2之间互联的接口进行明文认证；
4、在R3与R4之间互联的接口进行加密认证；
五、端口连接概况
R1设备的 GigabitEthernet 0/0 接口连接 R2设备的 GigabitEthernet 0/0 接口；
R2设备的 GigabitEthernet 0/1 接口连接 R3设备的 GigabitEthernet 0/1 接口；
R3设备的 GigabitEthernet 0/0 接口连接 R4设备的 GigabitEthernet 0/0 接口；
R4设备的 GigabitEthernet 0/1 接口连接 R5设备的 GigabitEthernet 0/1 接口。
六、实验拓扑图

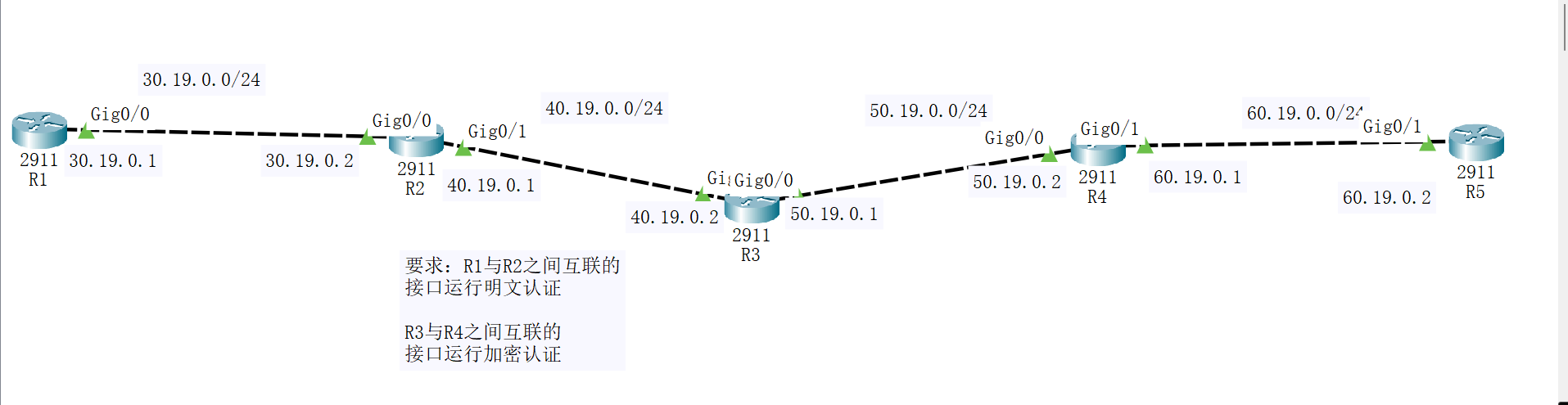

（各设备接口连接见 "端口连接概况"）：
七、实验配置
（注意：保存配置用write memory）
R1：
Router>enable
Router#configure terminal
Router(config)#hostname R1
R1(config)#interface gigabitEthernet 0/0
R1(config-if)#ip address 30.19.0.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#router ospf 1
R1(config-router)#router-id 1.1.1.1
R1(config-router)#network 30.19.0.0 0.0.0.255 area 0
R1(config-router)#exit
R1(config)#exit
R1#write memory
R2：
Router>enable
Router#configure terminal
Router(config)#hostname R2
R2(config)#interface gigabitEthernet 0/0
R2(config-if)#ip address 30.19.0.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface gigabitEthernet 0/1
R2(config-if)#ip address 40.19.0.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
R2(config-router)#network 30.19.0.0 0.0.0.255 area 0
R2(config-router)#network 40.19.0.0 0.0.0.255 area 0
R2(config-router)#exit
R2(config)#exit
R2#write memory
R3：
Router>enable
Router#configure terminal
Router(config)#hostname R3
R3(config)#interface gigabitEthernet 0/1
R3(config-if)#ip address 40.19.0.2 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface gigabitEthernet 0/0
R3(config-if)#ip address 50.19.0.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#router ospf 1
R3(config-router)#router-id 3.3.3.3
R3(config-router)#network 40.19.0.0 0.0.0.255 area 0
R3(config-router)#network 50.19.0.0 0.0.0.255 area 0
R3(config-router)#exit
R3(config)#exit
R3#write memory
R4：
Router>enable
Router#configure terminal
Router(config)#hostname R4
R4(config)#interface gigabitEthernet 0/0
R4(config-if)#ip address 50.19.0.2 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#exit
R4(config)#interface gigabitEthernet 0/1
R4(config-if)#ip address 60.19.0.1 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#exit
R4(config)#router ospf 1
R4(config-router)#router-id 4.4.4.4
R4(config-router)#network 50.19.0.0 0.0.0.255 area 0
R4(config-router)#network 60.19.0.0 0.0.0.255 area 0
R4(config-router)#exit
R4(config)#exit
R4#write memory
R5：
Router>enable
Router#configure terminal
Router(config)#hostname R5
R5(config)#interface gigabitEthernet 0/1
R5(config-if)#ip address 60.19.0.2 255.255.255.0
R5(config-if)#no shutdown
R5(config-if)#exit
R5(config)#router ospf 1
R5(config-router)#router-id 5.5.5.5
R5(config-router)#network 60.19.0.0 0.0.0.255 area 0
R5(config-router)#exit
R5(config)#exit
R5#write memory
# 第一次在 R1 与 R2 上互联的接口进行明文认证
R1：
R1(config)#interface gigabitEthernet 0/0
R1(config-if)#ip ospf authentication
R1(config-if)#ip ospf authentication-key 123
R1(config-if)#exit
R1(config)#exit
R1#write memory
R2：
R2(config)#interface gigabitEthernet 0/0
R2(config-if)#ip ospf authentication
R2(config-if)#ip ospf authentication-key 123
R2(config-if)#exit
R2(config)#exit
R2#write memory
# 第二次在 R3 与 R4 上互联的接口进行加密认证
R3:
R3(config)#interface gigabitEthernet 0/0
R3(config-if)#ip ospf authentication message-digest
R3(config-if)#ip ospf message-digest-key 1 md5 abc
R3(config-if)#exit
R3(config)#exit
R3#write memory
R4：
R4(config)#interface gigabitEthernet 0/0
R4(config-if)#ip ospf authentication message-digest
R4(config-if)#ip ospf message-digest-key 1 md5 abc
R4(config-if)#exit
R4(config)#exit
R4#write memory
八、实验结果
1. OSPF 明文认证测试
1.1 单向认证（异常状态）
- 操作 ：仅在 R1 的

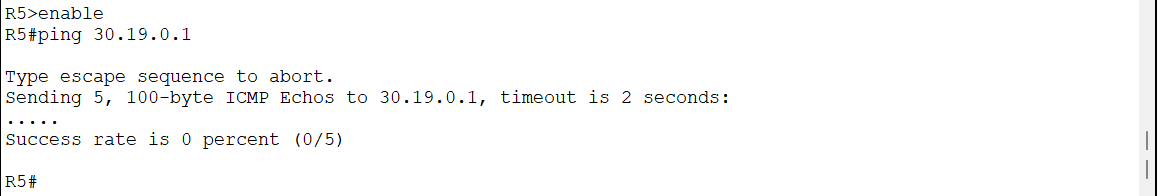

GigabitEthernet 0/0接口启用明文认证（密钥：123），而 R2 的对应接口不配置认证。在 R5 上执行ping 30.19.0.1（R1），结果为 失败。
（结果： ping 失败，" ..... "是连接超时，" .！！！" 是连接成功）
解释：
- 原理分析 ：此时 R1 发出的 OSPF 报文携带认证信息，而 R2 发出的报文无认证。双方都无法验证对方报文的合法性，导致 OSPF 邻居关系中断 。由于 OSPF 路由无法正常学习，R5 没有到达 R1 网段（
30.19.0.0/24）的路由，因此 ping 不通。
1.2、双向认证匹配（恢复正常）
- 操作 ：在 R2 的

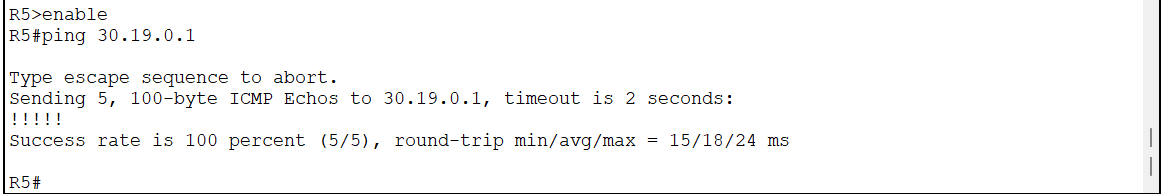

GigabitEthernet 0/0接口补配相同的明文认证（密钥：123）。再次在 R5 上ping 30.19.0.1，结果为 成功。
（结果：ping 成功，在R1与R2互联的接口进行了明文认证，R5可以 ping 通 R1，这是为什么呢？）
解释：
- 当两端认证类型和密钥完全匹配后，OSPF Hello 及后续报文得以被对方成功验证。OSPF 邻居关系随即重新建立 ，路由信息（包括
30.19.0.0/24这条路由）通过链路状态通告（LSA）洪泛至全网（包括R5）。路由表恢复，端到端通信自然得以恢复。
2. OSPF MD5 加密认证测试
2.1 双向加密认证
- 操作 ：在 R3 与 R4 互联的接口（

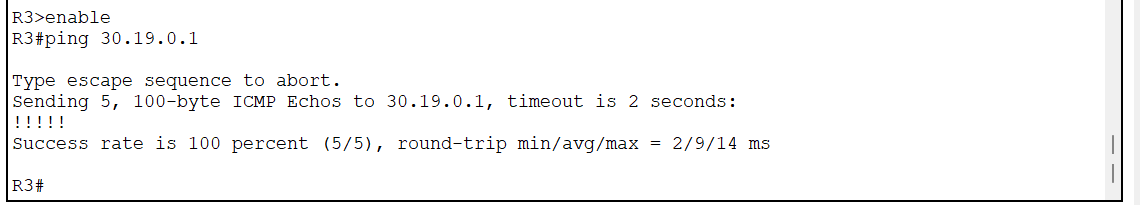

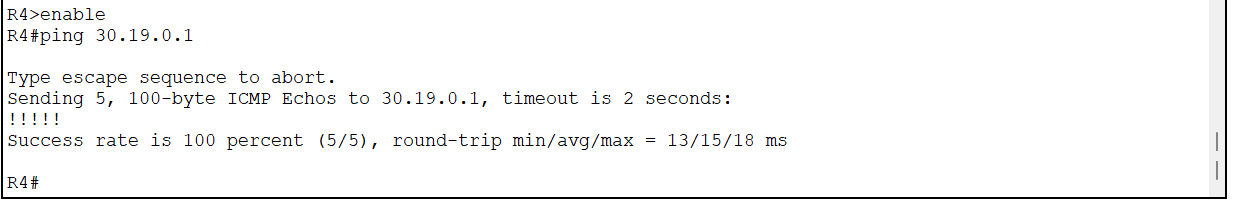

GigabitEthernet 0/0）上均启用 MD5 加密认证，并配置相同密钥（Key ID:1， 密码:abc）。分别在 R3 和 R4 上ping 30.19.0.1（R1），结果均为 成功。
（R3与R4 ping R1 皆 ping 成功）
解释：
- 这证明了加密认证在正确配置后，不影响 OSPF 邻居关系的建立与路由传递，其安全性和功能性与明文认证一致。
2.2 跨认证链路通信
- 操作 ：在 R1 上

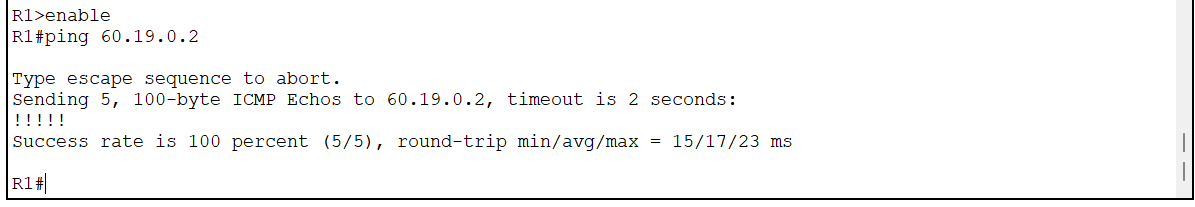

ping 60.19.0.2（R5），该路径需穿过已配置 MD5 认证的 R3-R4 链路。
(ping 测试 成功。)
解释：
- 此结果进一步强化了核心结论。只要链路两端认证匹配，OSPF 邻居和路由学习就完全正常。对于穿越此链路的数据流量 （如
ping包）而言，它们只是被路由器根据路由表进行 IP 转发，并不关心也不需要知道 底层 OSPF 是否使用了认证。因此，认证机制只影响路由协议本身 的邻居建立，而不影响已经学成路由后的数据通信。
九、实验结论
OSPF 接口认证是一种双向验证机制 ，必须在互联接口上同时启用并配置相同的密钥（密码）方可建立或维持邻接关系。
若仅在一端接口启用认证，将导致 OSPF 邻居关系中断，从而影响路由学习与数据通信。
加密认证（MD5）较明文认证安全性更高，可避免密钥在传输中被截获，但两端配置的认证类型与密钥必须完全一致。
这是因为OSPF邻居关系建立在双方Hello报文成功交互的基础上，认证不匹配将丢弃对方报文，导致邻接关系中断。
十、实验总结
本次实验通过在 Cisco Packet Tracer 中搭建多路由器链式拓扑，完成了 OSPF 接口认证（明文与 MD5）的配置与验证。实验表明：
认证机制有效确保了 OSPF 邻接关系的可信性，防止未授权路由器接入网络。
在实际配置中，需特别注意认证类型与密钥在互联接口上必须完全匹配，否则将导致路由中断。
认证虽增加安全性，但也提高了配置复杂度，适用于对网络安全有要求的互联链路。
十一、技术总结
技术价值：
OSPF 接口认证是一种轻量级的安全机制，主要用于防止恶意路由器伪造 OSPF 报文、非法建立邻接关系并注入虚假路由，保护路由域免受攻击或误配置影响。
使用情况：
在实际企业网、数据中心互联或运营商边缘网络中，常在需要与第三方设备互联或跨安全域的 OSPF 链路上启用，尤其推荐使用 MD5 加密认证。
是否过时：
该机制并未过时，仍是 OSPF 协议中基础且有效的安全特性。然而，在现代高阶网络或对安全性要求极高的场景中，常会结合更全面的安全措施，如：
- 使用 OSPFv3 配合 IPsec 提供更强的完整性保护与加密。
- 在网络边界部署路由策略过滤（Route-policy）与认证、授权、审计（AAA）体系。
- 在大型或自动化网络中，可能通过控制器集中管理与分发密钥，提升管理效率与安全性。
核心要点：
OSPF 接口认证是一项经典、实用且仍在广泛使用的安全功能，是构建可信路由环境的基础手段之一。
