Windows APC注入解析

1. 前言

常用的用户态注入通常使用CreateRemoteThread通过在目标进程中创建新线程的方式来远程执行注入代码。但是，相比APC注入直接利用现有线程上下文执行，传统方式存在明显的线程/句柄/权限操作，非常容易被检测。

2. 简介

基本概念

APC（Asynchronous Procedure Call - 异步过程调用）是一种在目标线程"合适时机"异步安排并执行函数的机制。它允许一个线程把一个函数排队到另一个线程上，当那个线程进入可执行 APC的状态时，内核会在适当时机通过KiDeliverApc调度APC。

分类

按照执行上下文而言，分为用户APC（User-mode APC）和内核APC（Kernel APC）两类，也可以继续细分为普通和特殊APC。

其中，内核例程在APC_LEVEL执行，如果存在正常例程，则在PASSIVE_LEVEL执行。

类型	模式	普通例程	内核例程	位置	说明
普通	用户	◯	◯	队列尾部	可警告状态下执行单个APC
特殊	用户	◯	◯	队列头部	win10新增特性，全部顺序执行
普通	内核	◯	◯	队列尾部	全部顺序执行
特殊	内核	---	◯	队列头部	全部顺序执行

3. 初始化

内核中通过未导出函数KeInitializeApc初始化APC，具体定义如下。

cpp 复制代码

typedef enum _KAPC_ENVIRONMENT {
    OriginalApcEnvironment, // 原始线程
    AttachedApcEnvironment, // 附加线程
    CurrentApcEnvironment,  // 当前线程
    InsertApcEnvironment    //
} KAPC_ENVIRONMENT;

NTKERNELAPI VOID NTAPI KeInitializeApc(
    _Out_ PRKAPC Apc,                             // APC上下文
    _In_ PETHREAD Thread,                         // 目标线程
    _In_ KAPC_ENVIRONMENT Environment,
    _In_ PKKERNEL_ROUTINE KernelRoutine,          // 通常用于APC正常执行时回收系统资源
    _In_opt_ PKRUNDOWN_ROUTINE RundownRoutine,    // 用于目标线程终止正常内核例程无法执行时回收系统资源
    _In_opt_ PKNORMAL_ROUTINE NormalRoutine,      // 等待执行的APC例程
    _In_opt_ KPROCESSOR_MODE ApcMode,
    _In_opt_ PVOID NormalContext);                // 传递APC例程的第一个参数

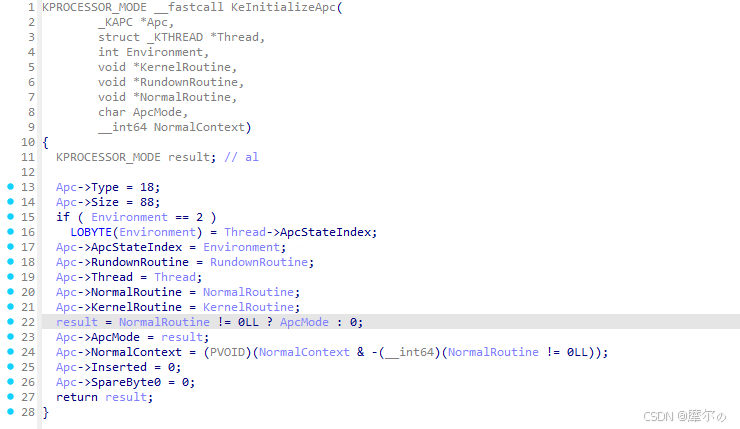

从上图代码中可以看出，KeInitializeApc只是简单通过传参初始化APC结构，没有什么复杂业务。

其中相对重要的一个参数就是Environment，它会在插入APC队列时和线程APC状态一起决定要插入的APC队列。

4. 排队

KeInsertQueueApc的主要通过调用KiInsertQueueApc、KiSignalThreadForApc、KiExitDispatcher三个函数来实现具体的业务功能。

cpp 复制代码

NTKERNELAPI BOOLEAN NTAPI KeInsertQueueApc(
    PRKAPC Apc,
    PVOID SystemArgument1,   // 传递APC例程的第二个参数
    PVOID SystemArgument2,   // 传递APC例程的第三个参数
    KPRIORITY Increment);

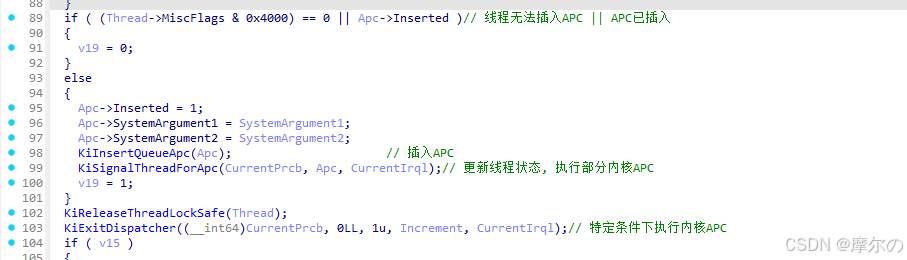

通过KiInsertQueueApc实现APC的插入的同时，同时调用KiSignalThreadForApc和KiExitDispatcher来更新线程状态和执行特定的APC。

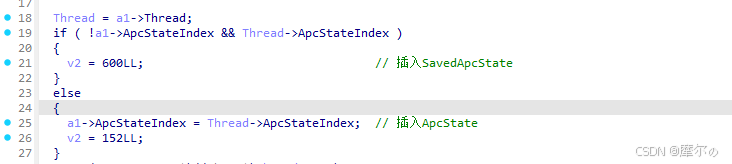

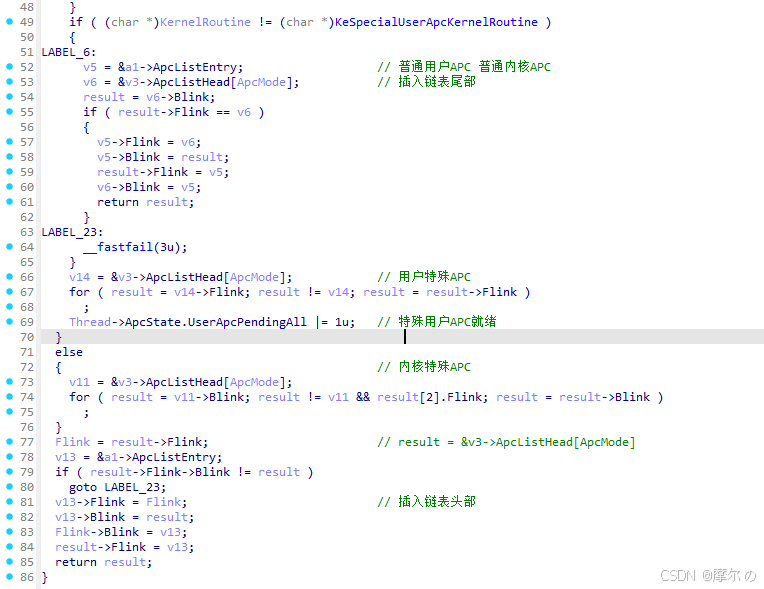

KiInsertQueueApc根据线程和APC的状态决定最终插入的APC队列的位置。

其中Thread->ApcStateIndex 代表线程是否附加到其它线程，SavedApcState用于备份线程的原始APC，ApcState指向当前活跃的APC。从上图可以看到，
当Apc->ApcStateIndex = 0 && Thread->ApcStateIndex = 1时，将APC插入目标线程的SavedApcState中
当Apc->ApcStateIndex = 0 && Thread->ApcStateIndex = 0时，将APC插入目标线程的ApcState中
当Apc->ApcStateIndex != 0 时，也将APC插入目标线程的ApcState队列中

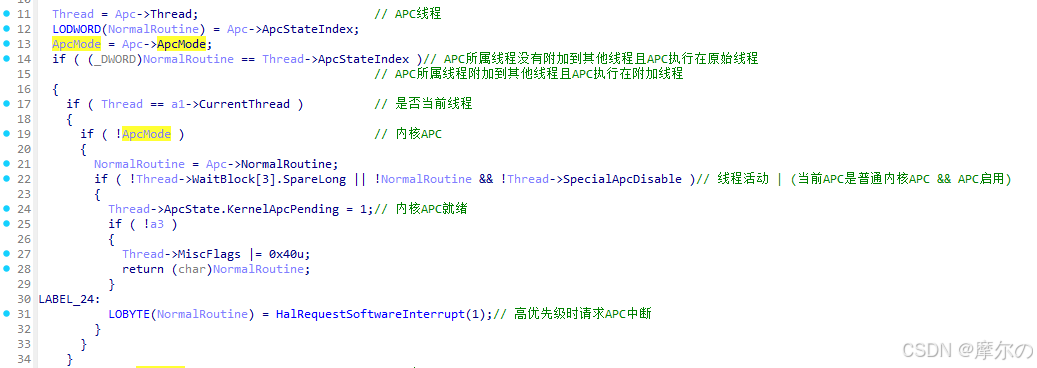

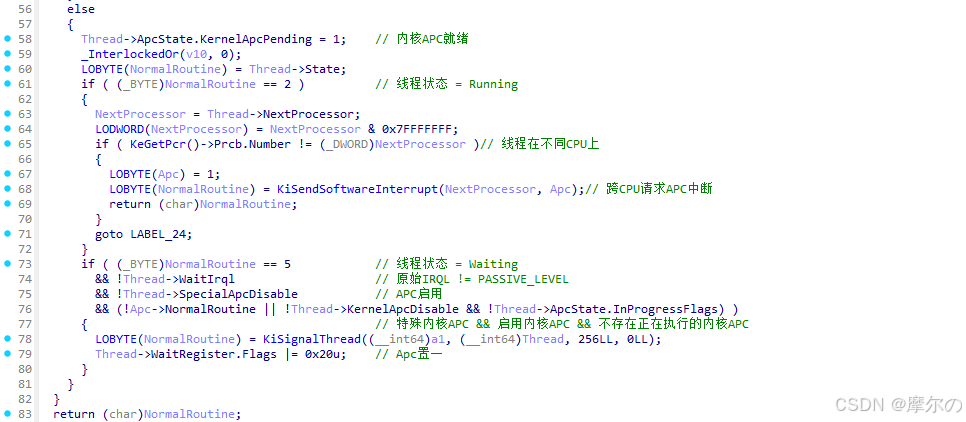

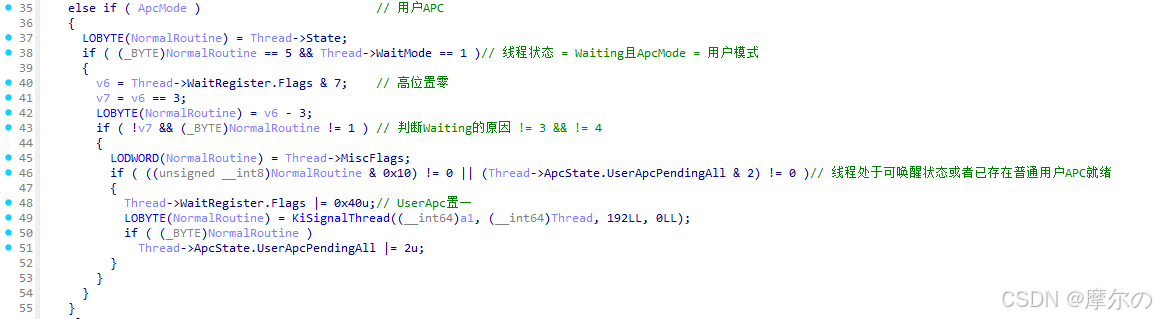

KiSignalThreadForApc函数根据当前线程、APC信息决定是否更新线程状态，优先执行某些内核APC。

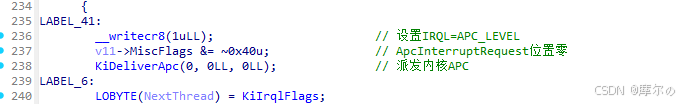

KiExitDispatcher函数通过调用KiDeliverApc执行内核APC。

5. 执行

内部函数KiDeliverApc负责实际投递和执行 APC。它是 APC 机制的核心调度器。

c 复制代码

VOID KiDeliverApc (
    IN KPROCESSOR_MODE PreviousMode,
    IN PKEXCEPTION_FRAME ExceptionFrame,
    IN PKTRAP_FRAME TrapFrame
    )

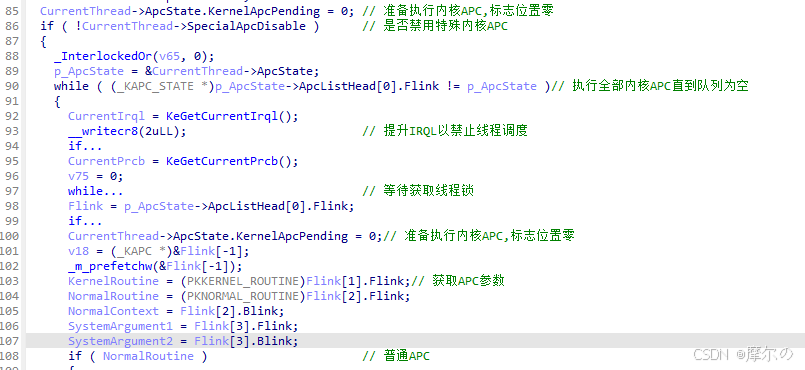

在启用特殊内核APC的情况下，执行所有的内核APC

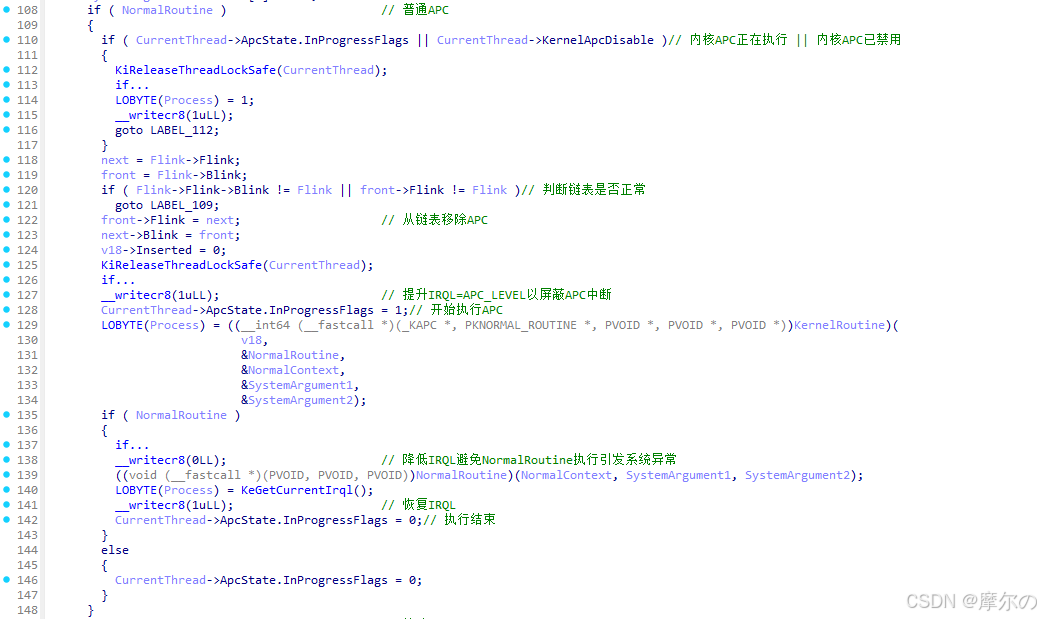

第一步的前提下执行普通内核APC，直到普通内核APC被禁用，或者APC正在执行

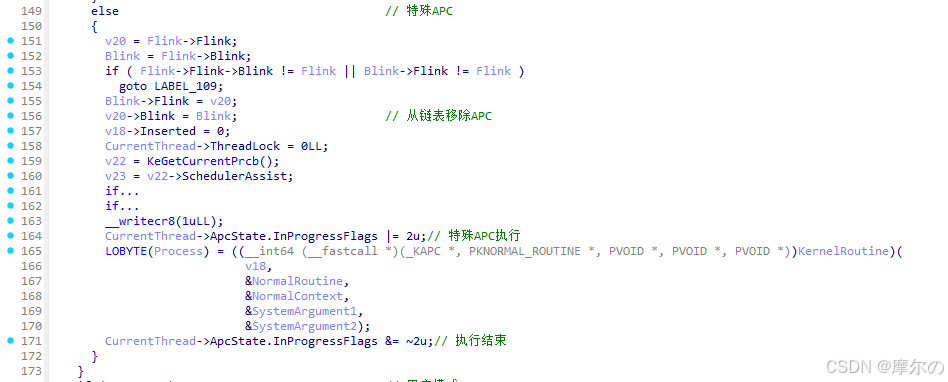

第一步的前提下无条件执行所有的特殊内核APC

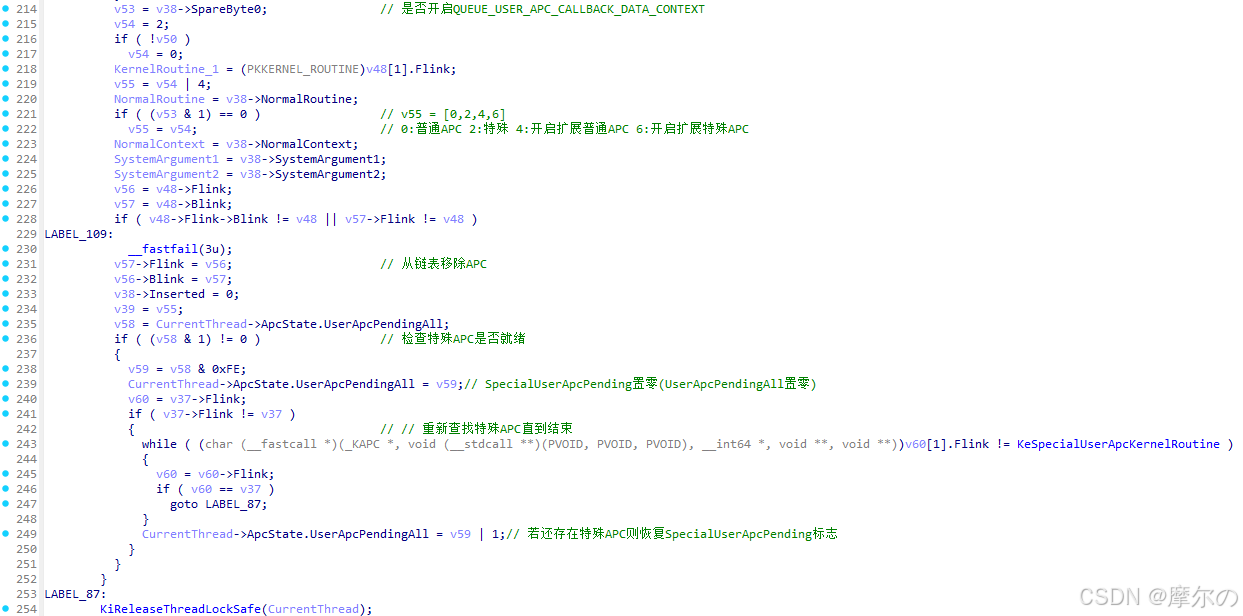

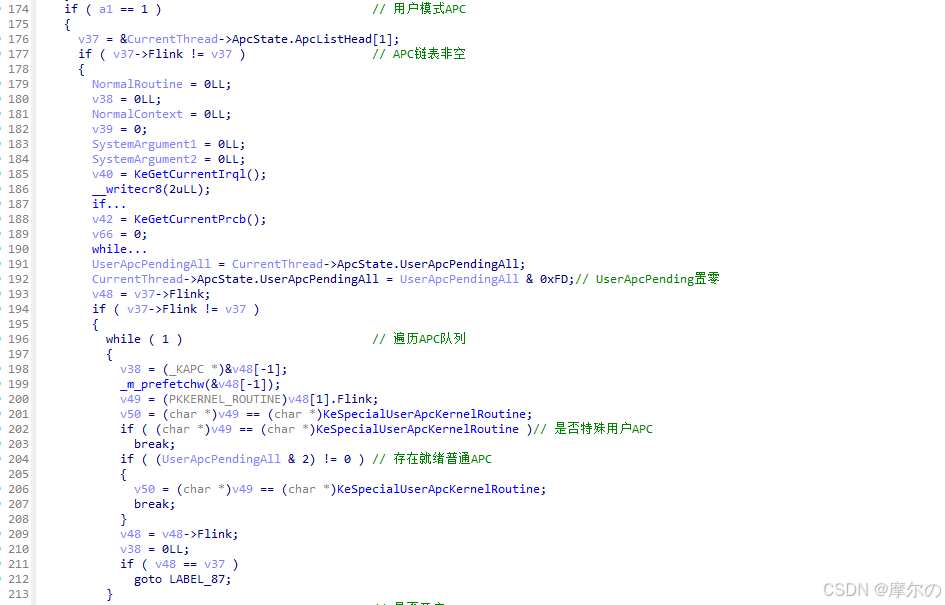

执行用户模式APC时遍历APC队列，直到满足条件
从队列中移除APC，同时将SpecialUserApcPending复位

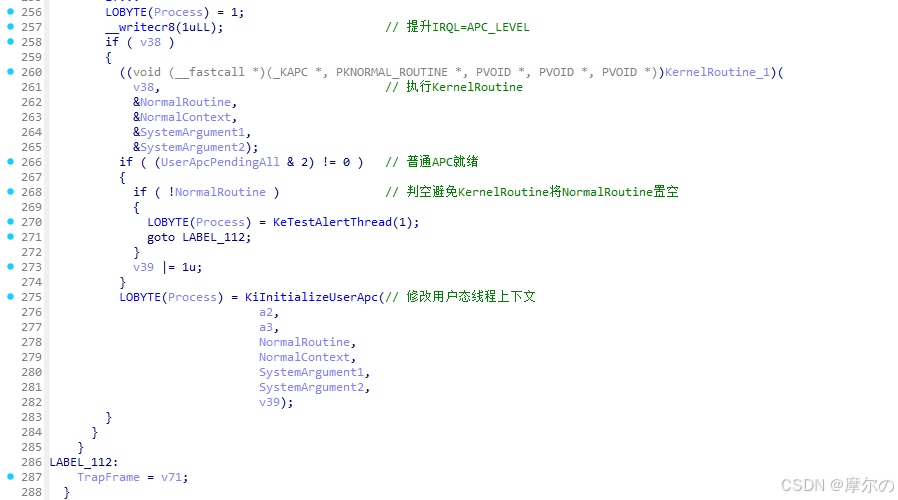

执行用户APC内核例程

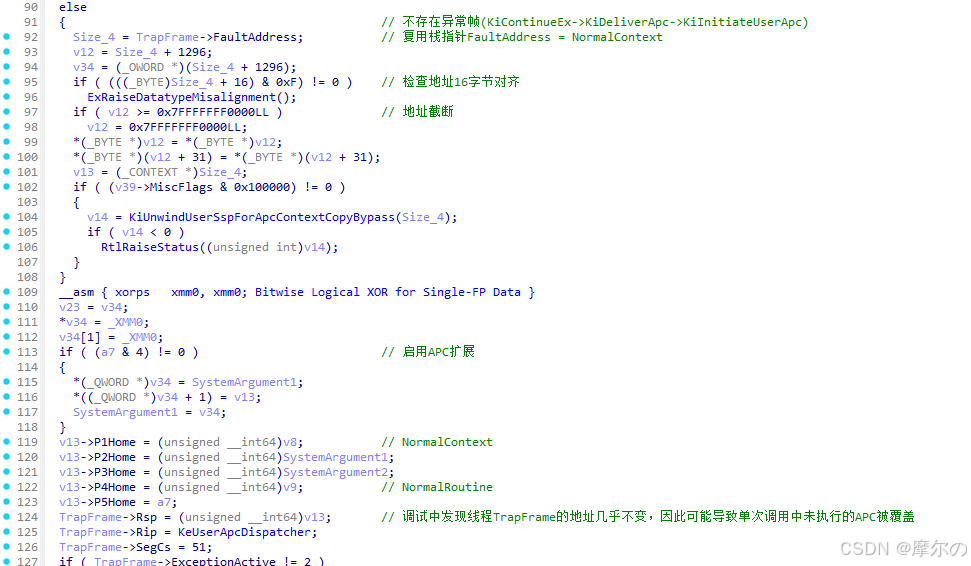

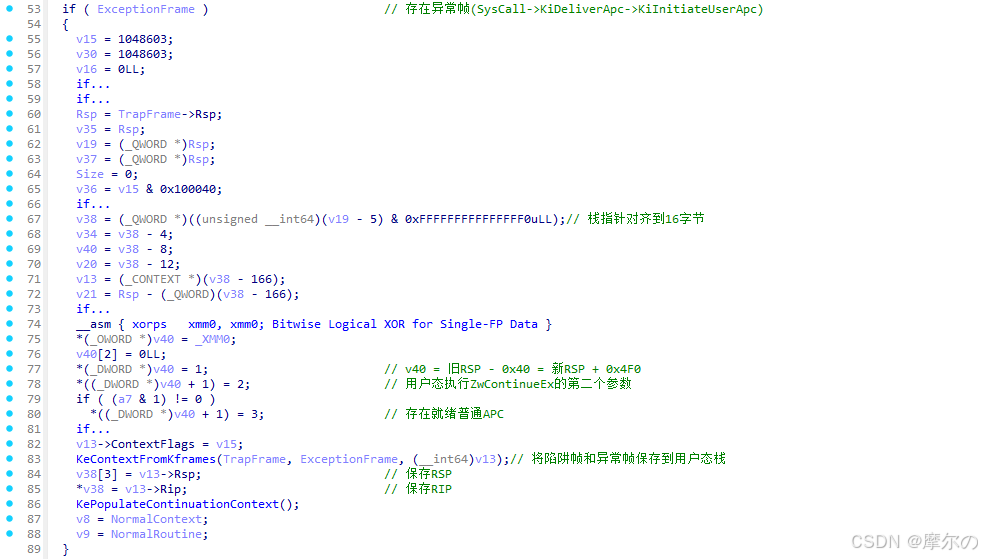

通过KiInitializeUserApc修改KTRAP_FRAME获取用户APC执行时机

KiInitializeUserApc函数入口主要包含KiInitiateUserApc和KiContinueEx。

前者往往从系统调用或者APC中断来执行，而后者则一般用于执行普通APC。

两者的区别在于从KiContinueEx进入时会复用上一次执行APC时的地址，避免反复备份KTRAP_FRAME。

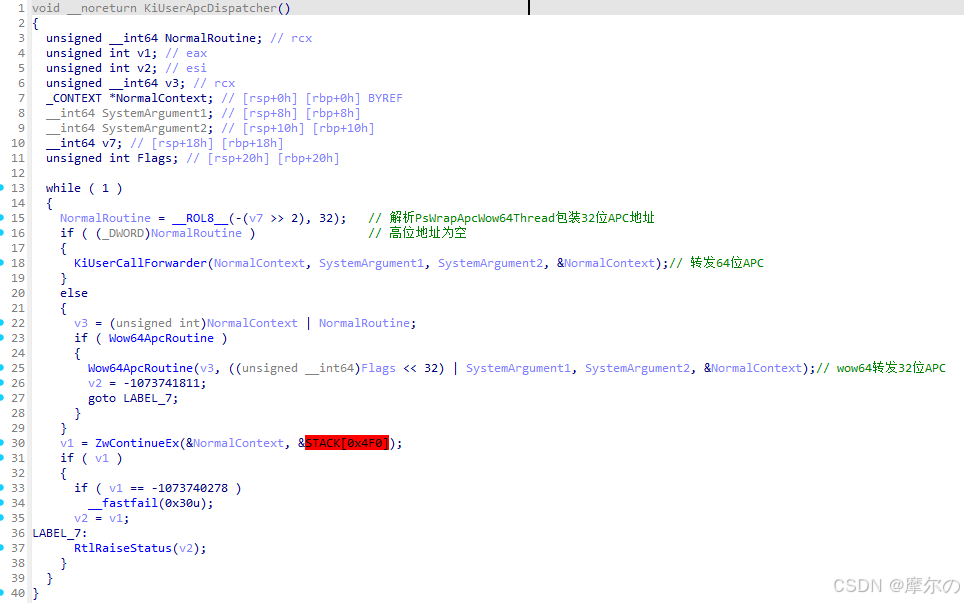

KeUserApcDispatcher直接执行APC，或者通过wow64转发，最后调用ZwContinueEx回到内核

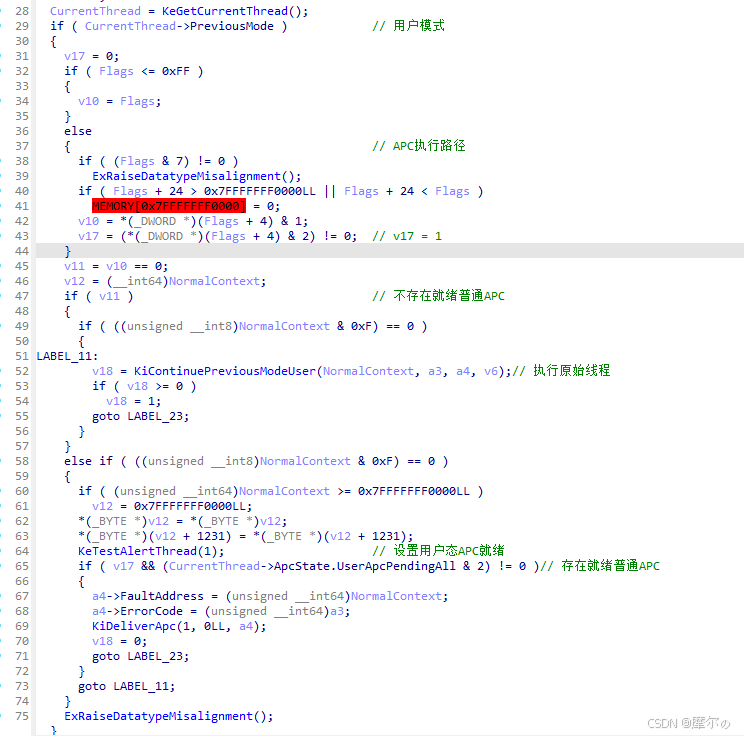

KiContinueEx通过flag参数决定是否执行下一个用户APC，或者执行原始的用户线程

通过以上9个步骤，我们可以得出以下结论：

内核APC一次调用全部执行

系统调用/中断 KiDeliverApc

用户特殊APC一次调用执行一个?(此处存疑)

系统调用/中断 KiDeliverApc KiInitializeUserApc KeUserApcDispatcher KiContinueEx 原始线程

用户普通APC唤醒状态一次调用全部执行

Y Y 系统调用/中断 KiDeliverApc UserApcPending KiInitializeUserApc KeUserApcDispatcher KiContinueEx 是否存在用户APC 原始线程

6. 问题

问题1：插入用户APC后可能无法执行

当插入APC的线程处于不可Alertable状态时，APC会一直排队，直到状态变化。用户态可使用SleepEx、WaitForSingleObjectEx等函数，内核态则推荐KeDelayExecutionThread或者KeTestAlertThread。

问题2：使用驱动插入APC，若停止驱动时APC正在执行，则可能会导致BSOD。

当用户自定义的KernelRoutine正在执行时，驱动停止会导致函数不可用，从而引发BSOD。可以通过在KAPC中持有EX_RUNDOWN_REF来保证EX_RUNDOWN_REF完全释放前驱动程序不可卸载。

7.apc_injector

一个简易的内核注入测试工程
