十年前折腾蓝牙模块的时候，CSR的BlueCore系列绝对是工程狗的救命稻草。今天翻出硬盘里吃灰的BlueCore3-Flash资料，发现这货到现在还能教人做人------特别是那个6Mbit内置Flash的设计，在当年简直是降维打击。

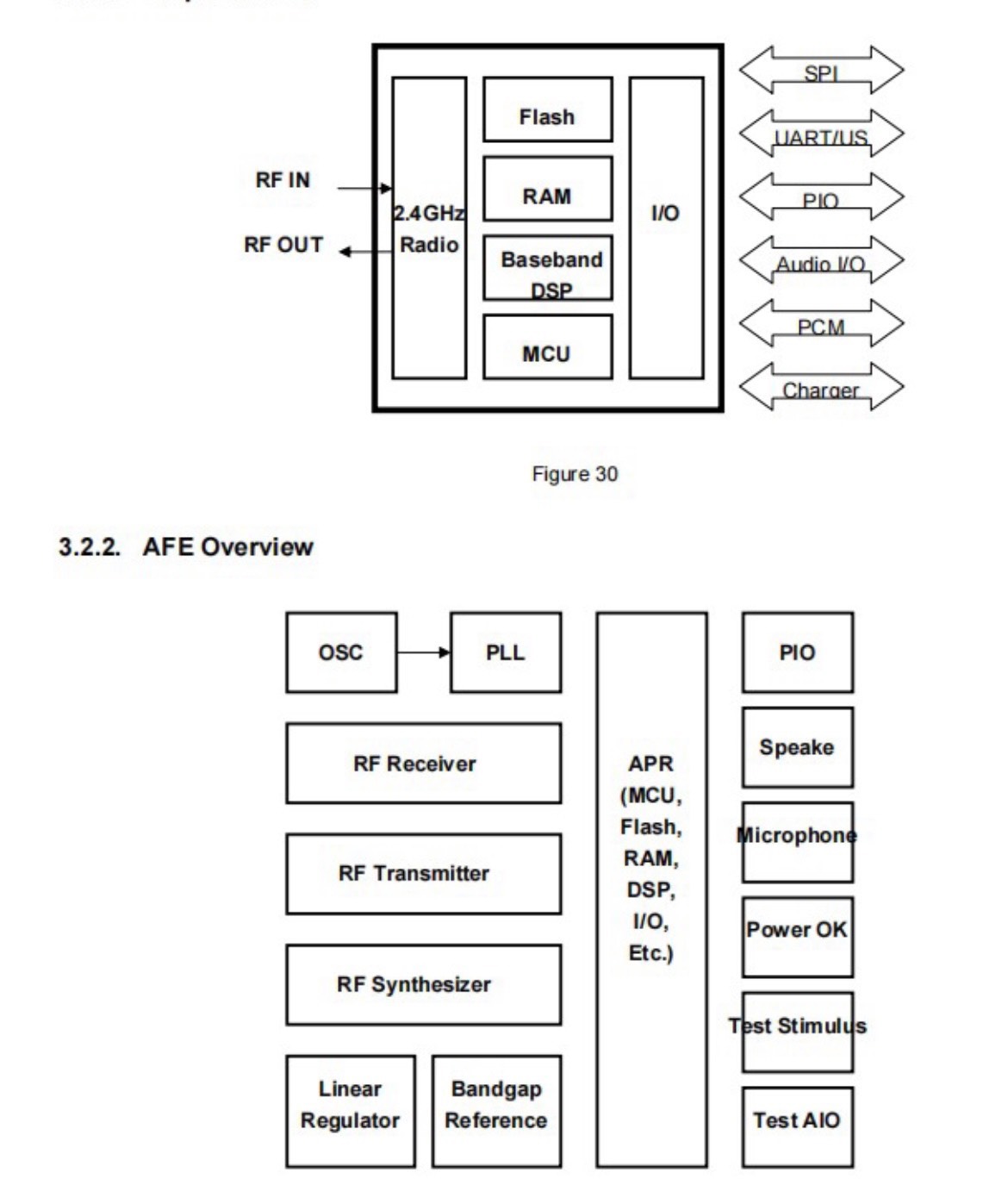

先看硬件架构图（别找了，我手画个简化版）：

text 复制代码

RF Frontend
┌───────────────┐
│  2.4GHz Radio │◄──►Balun电路
└───────┬───────┘
        ↓ 基带处理
┌───────────────┐
│  ARM7 TDMI     │
│  32KB RAM      │
│  DSP协处理器   │
└───────┬───────┘
        ↓ 存储管理
┌───────────────┐
│  6Mbit Flash   │
└───────────────┘

这结构放到现在看有点上古，但人家在2004年就把蓝牙协议栈固化在Flash里了。重点来了------那个DSP协处理器处理CVSD编码时，代码优化直接关系到通话质量。见过新手写的屎山代码吗？比如这种：

c 复制代码

void audio_process(int16_t *buffer) {
    for(int i=0; i<BUFFER_SIZE; i++){
        buffer[i] = apply_filter(buffer[i]); // 每个采样单独处理
    }
}

老司机绝对要骂街了。知道BlueCore3的DSP指令集有多香吗？用SIMD指令重写：

assembly 复制代码

MOV R0, #BUFFER_SIZE/4
LDMEA R1!, {Q0-Q3}  // 一次加载4个Q寄存器
VADD.F32 Q0, Q0, Q1  // 并行处理16个采样
VMLA.F32 Q2, Q3, coeff
STMEA R2!, {Q0-Q3}
SUBS R0, R0, #1
BNE loop

这才是榨干硬件性能的正确姿势。当年用这个片子调蓝牙耳机，RF部分的天线匹配能让人头秃------那个Balun电路稍有偏差，发射功率直接掉3dB。寄存器配置得拿示波器盯着：

c 复制代码

#define RF_SETTINGS 0x38FF0001
void config_rf_power() {
    write_register(0x47, RF_SETTINGS); // 设置Class1发射功率
    while(!(read_register(0x48) & 0x80)); // 等Tx完成
}

最骚的操作是Flash分区管理。6Mbit空间分成三块：协议栈固件、用户配置、语音存储。见过有人拿最后1%空间存彩蛋吗？比如这段复活节代码：

python 复制代码

if (read_serial() == "S3CR3T"):
    play_rickroll() # 播放内置音频

不过说真的，800页的逆向分析报告才是宝藏------从晶振负载电容的计算公式，到跳频算法的实现细节，连PCB layout的注意事项都写了二十多页。有个案例印象深刻：某厂量产时发现蓝牙断连，最后查出是Flash擦写时序没留余量，在-40℃时直接超时。

现在看BlueCore3可能像诺基亚板砖，但人家把802.15.1协议玩得透透的。哪天要是捡到这芯片，别急着扔，拆开看看里面的设计哲学，比现在某些靠堆料的产品有意思多了。
