Comsol电力变压器有限元仿真：从二维到三维的探索

comsol电力变压器有限元仿真，二维，三维，主要做损耗，短路力，阻抗，温升，电场。

在电力系统领域，电力变压器作为关键设备，其性能的准确评估至关重要。Comsol Multiphysics 这款强大的多物理场仿真软件，为我们研究电力变压器的损耗、短路力、阻抗、温升以及电场等特性提供了有效的途径，接下来咱们就一起深入探讨下基于Comsol的电力变压器二维和三维有限元仿真。

二维仿真

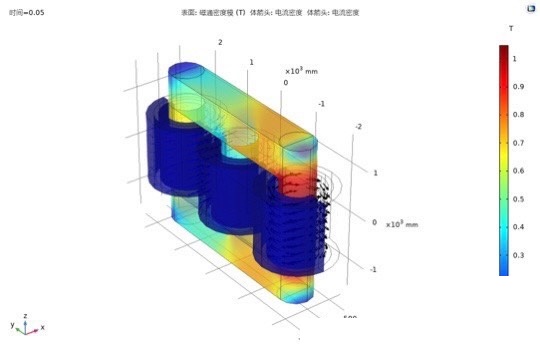

损耗分析

在二维仿真中，我们可以先从简单的模型入手，分析变压器的损耗情况。以一个简化的变压器绕组模型为例，假设我们已经在Comsol中建立好了几何结构。

matlab 复制代码

% 定义材料属性
copper_conductivity = 5.96e7; % 铜的电导率 S/m
mu_0 = 4*pi*1e-7; % 真空磁导率 H/m
% 设置电流激励
current_density = 1e6; % A/m^2
% 定义电磁场方程
% 这里省略Comsol中实际输入的复杂偏微分方程输入过程，简单理解为基于麦克斯韦方程组
% 对于二维情况，主要考虑平面内的电场和磁场分量

在Comsol中，通过设置这些参数，结合麦克斯韦方程组来求解电磁场分布，进而计算出绕组中的焦耳热损耗。二维模型能快速地对变压器的基本损耗特性有一个初步了解，例如能直观看到不同区域电流密度分布对损耗的影响。但由于其忽略了轴向的变化，结果相对简化。

电场分析

同样在二维模型下分析电场。假设变压器绕组间存在一定电压差。

matlab 复制代码

% 设置电压边界条件
voltage = 1000; % V
% 根据泊松方程来求解电场分布
% 简单示意，实际Comsol中通过特定模块设置
E = -grad(phi); % E为电场强度，phi为电势

通过这种方式，我们能观察到绕组间电场强度的分布，对于评估绝缘性能有重要意义。在二维情况下，电场分布相对容易观察和理解，能快速定位电场强度较大的区域，为绝缘设计提供初步参考。

三维仿真

短路力分析

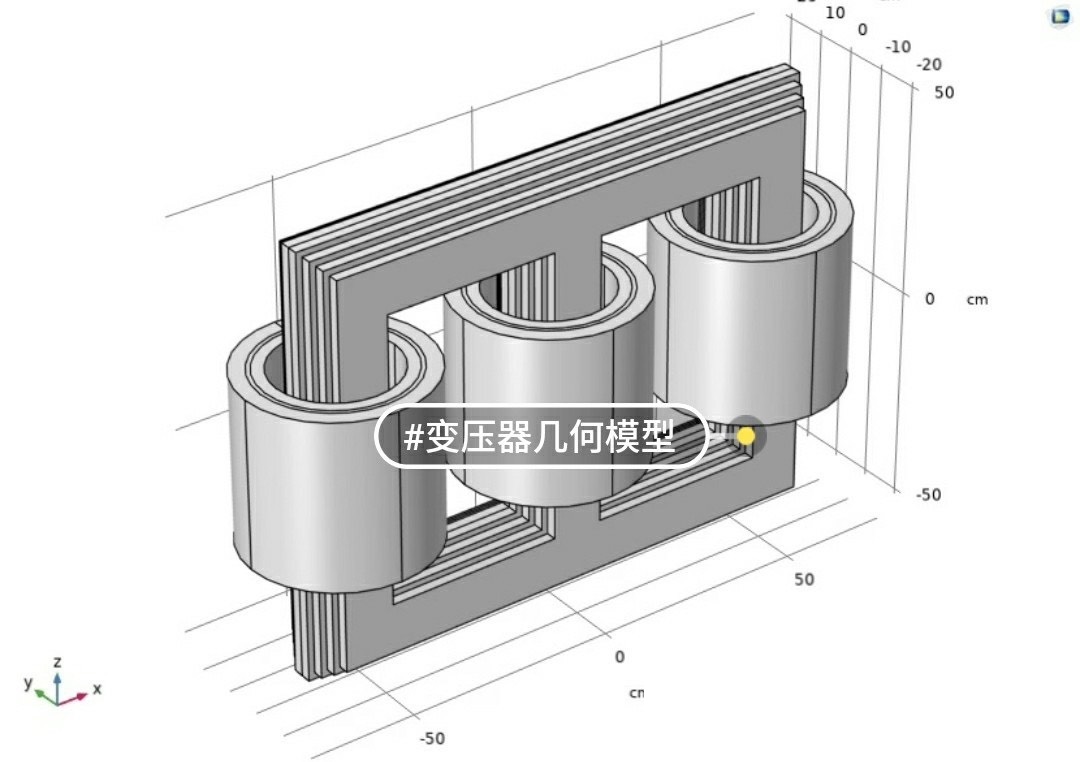

进入三维仿真，能更真实地模拟变压器在短路情况下的力学响应。建立完整的三维变压器模型，包括铁芯、绕组等结构。

matlab 复制代码

% 定义材料的力学属性
copper_density = 8960; % kg/m^3
copper_youngs_modulus = 117e9; % Pa
copper_poissons_ratio = 0.34;
% 施加短路电流激励
short_circuit_current = 10000; % A
% 利用电磁力公式 F = J x B 计算电磁力分布
% J为电流密度，B为磁感应强度，在Comsol中通过电磁场求解结果获取

在短路瞬间，强大的短路电流会产生巨大的电磁力。通过三维仿真，我们能精确计算出各个部件所受的短路力，观察力的分布情况，评估变压器结构在短路冲击下的可靠性，这是二维仿真难以做到的，因为三维模型考虑了空间各个方向的电磁力相互作用。

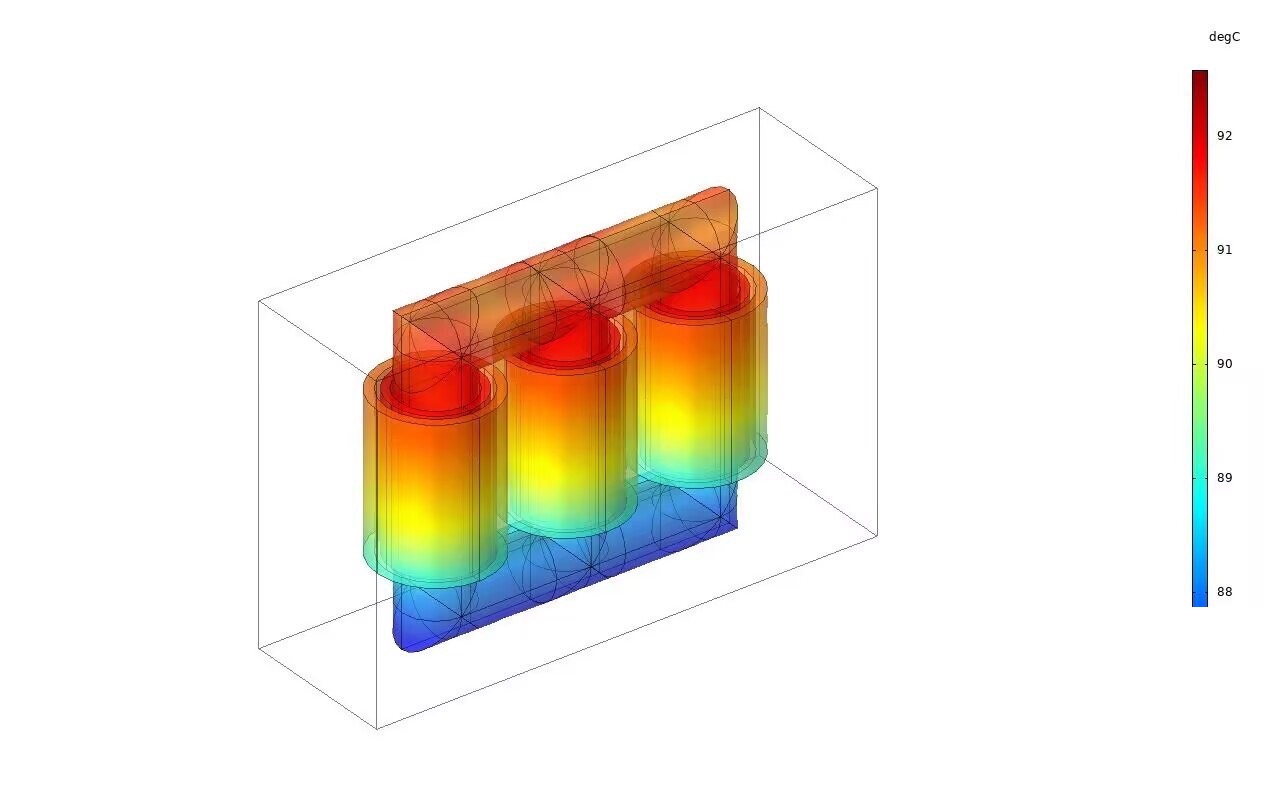

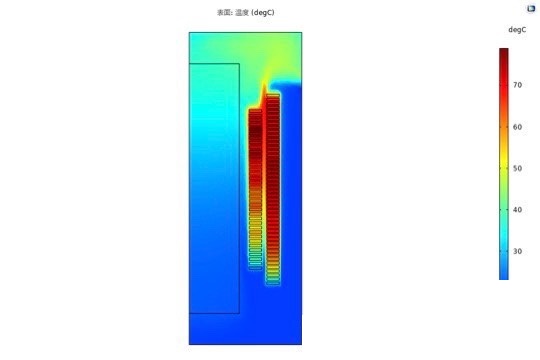

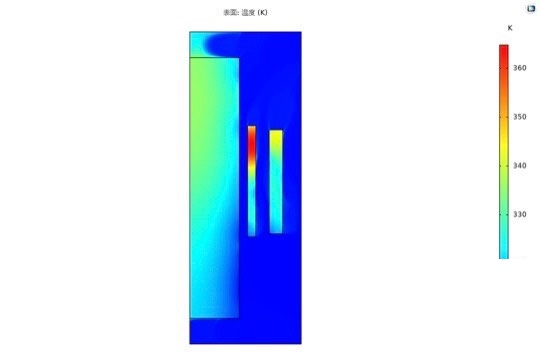

温升分析

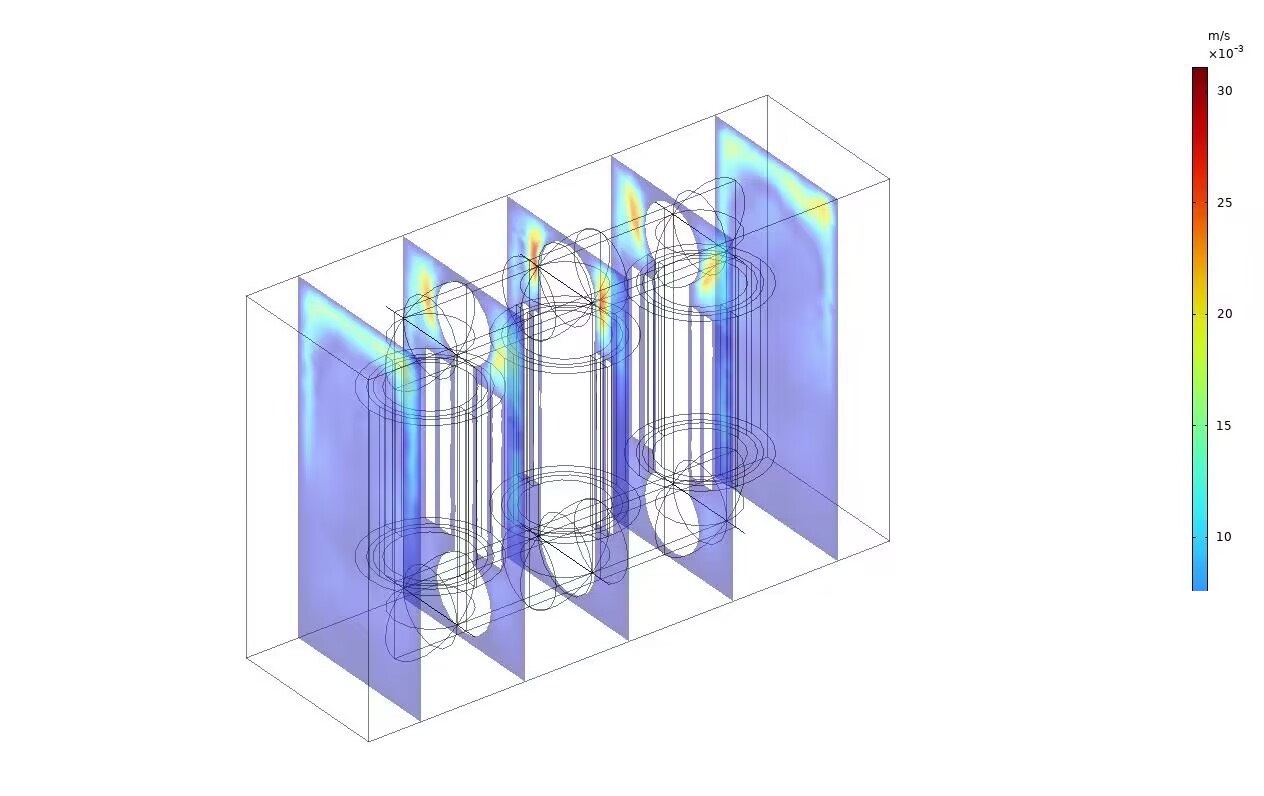

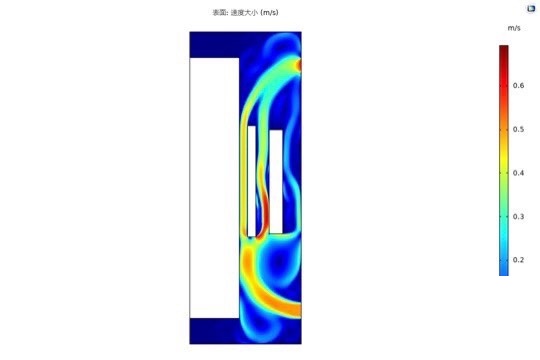

对于变压器的温升，三维仿真也更具优势。考虑变压器内部复杂的散热结构和热传递过程。

matlab 复制代码

% 定义材料的热属性
copper_thermal_conductivity = 401; % W/(m·K)
iron_thermal_conductivity = 80; % W/(m·K)
% 设置初始温度
initial_temperature = 293; % K
% 考虑对流和辐射边界条件
% 对流换热系数 h = 10; % W/(m^2·K)
% 斯蒂芬 - 玻尔兹曼常数 sigma = 5.67e-8; % W/(m^2·K^4)
% 通过求解热传导方程来计算温度分布
% 简化示意，实际Comsol中有详细设置
rho*c*dt/dt = k*laplacian(T) + Q; % rho为密度，c为比热容，T为温度，Q为热源项

三维模型可以准确模拟热量在变压器内部不同材料间的传递，以及向周围环境的散热过程，从而精确预测变压器在不同负载条件下的温升情况，这对于保障变压器长期稳定运行至关重要。

阻抗分析

在三维模型下分析变压器的阻抗，能更全面地考虑绕组的空间分布和电磁耦合效应。通过设置不同的激励源和边界条件，利用Comsol的电磁场求解器计算不同频率下的阻抗特性。

matlab 复制代码

% 定义不同频率的激励电流
frequencies = [50 100 200]; % Hz
for f = frequencies
    % 设置激励电流频率
    omega = 2*pi*f;
    % 通过求解电磁场得到绕组的电压响应
    % 根据阻抗定义 Z = V/I 计算阻抗
end

三维仿真得到的阻抗结果更加准确，能为电力系统的设计和运行提供更可靠的数据支持，相比于二维模型，其考虑了更全面的电磁耦合因素，使结果更贴近实际情况。

综上所述，Comsol的二维和三维有限元仿真在电力变压器的研究中各有优势。二维仿真简单快速，能提供初步的分析结果；三维仿真则更精确全面，能深入研究变压器复杂的物理特性。在实际工程应用中，往往需要结合两者，先通过二维仿真进行初步探索和方案筛选，再利用三维仿真进行详细的性能评估和优化设计，从而打造出性能卓越、安全可靠的电力变压器。
