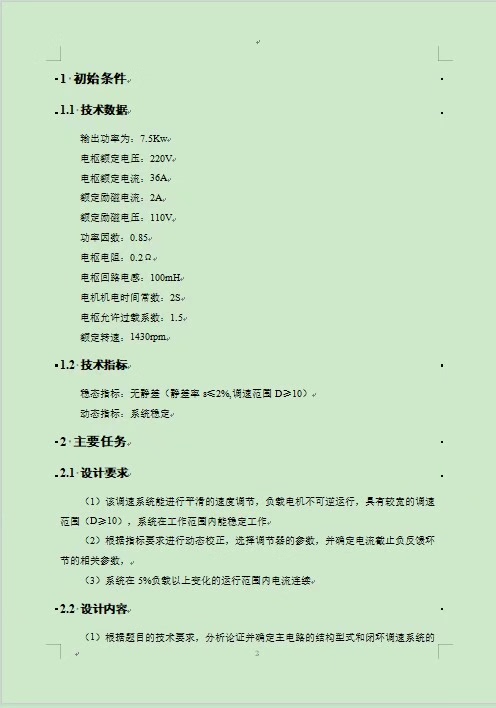

基于MATLAB的单闭环直流调速系统设计 本设计包括设计报告，仿真电气接线图。 设计要求 （1）该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D≥10），系统在工作范围内能稳定工作 （2）根据指标要求进行动态校正，选择调节器的参数，并确定电流截止负反馈环节的相关参数， （3）系统在5%负载以上变化的运行范围内电流连续
直流调速系统在工业场景里可是老熟人了，今天咱们用MATLAB整点有意思的------手把手搭个能抗负载波动的单闭环调速系统。别被那些D≥10、电流连续的技术指标吓到，其实玩明白了就跟搭乐高似的。

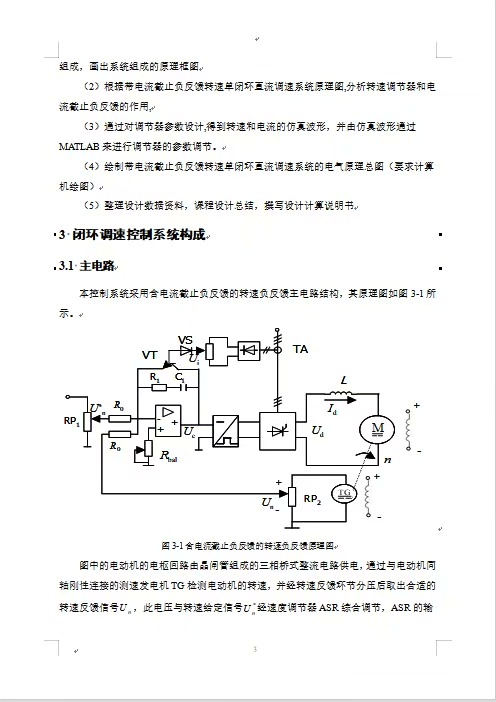

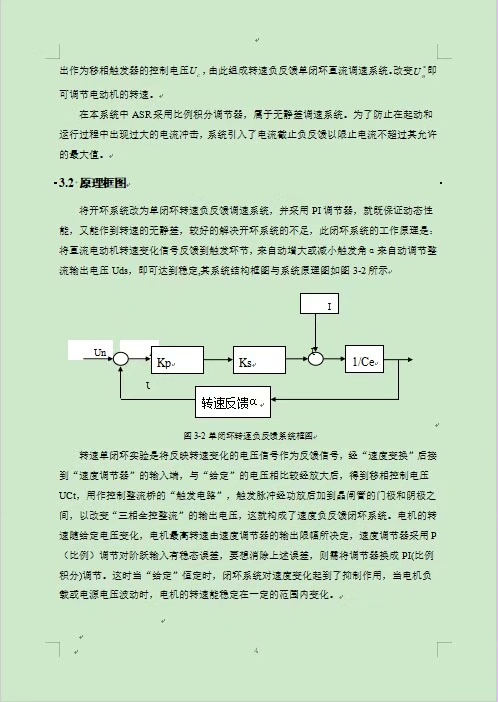

系统骨架先搭起来
整个系统的核心就是转速单闭环配电流截止反馈，结构上咱们用晶闸管供电的直流电机做主电路。关键点在于PI调节器的参数要能扛住负载突变，这里有个小技巧：先把电机参数扔进MATLAB算个大概值。比如电机额定转速1500rpm，电枢电阻0.5Ω，这个时候在脚本里敲：
matlab
Ra = 0.5; % 电枢电阻
Ke = 0.132; % 反电势系数
Tl = 0.05; % 负载转矩
s = tf('s');
P_motor = 1/(Ra*s + Ke^2); % 电机传递函数这坨代码能帮咱们快速估算出电机模型的响应特性。重点看分母项的Ke平方，这玩意儿直接影响到系统刚度，后面调PI参数的时候要特别注意这个。
动态校正别蛮干
很多新手拿到PID就无脑调参，其实对于直流调速系统，咱们得先用频域法确定校正方向。在命令行跑个bode图：
matlab
bode(P_motor)
grid on这时候会发现相位裕度可能不到45度，妥妥的不稳定节奏。这时候该上PI调节器了，但参数别直接套用公式。实战中加个滞后校正更靠谱：
matlab
Kp = 1.2; % 先随便给个值
Ti = 0.15; % 积分时间
C = Kp*(1 + 1/(Ti*s)); % PI控制器这里有个坑要注意------积分时间太小会导致超调爆炸，太大又响应慢。咱们的秘诀是：先用这个参数进仿真，看转速波形再微调。

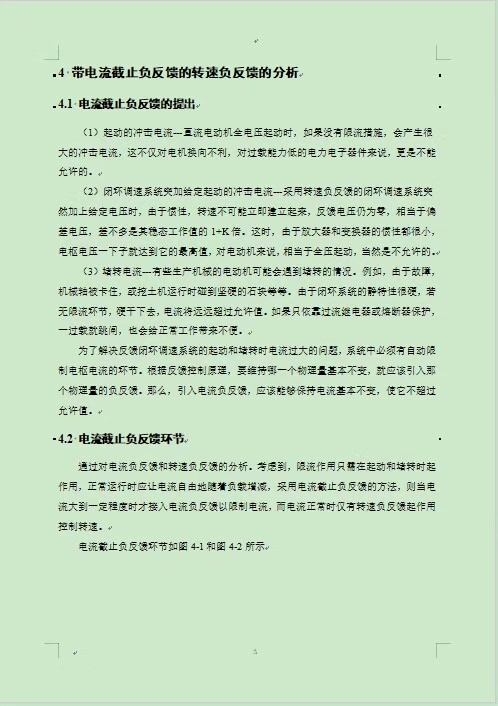

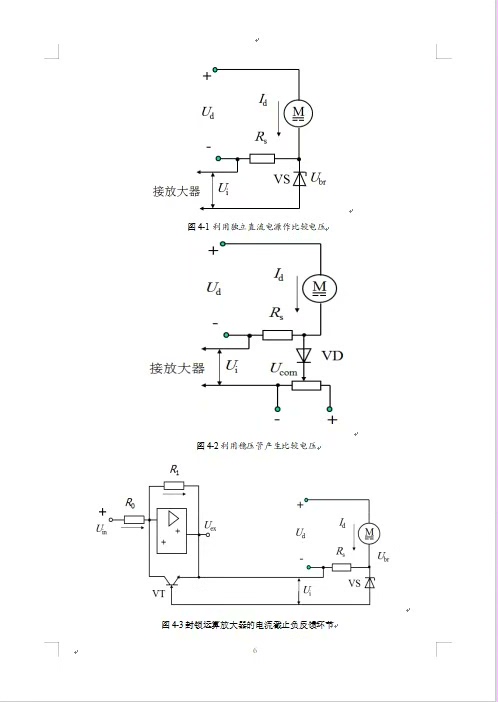

电流截止反馈怎么玩

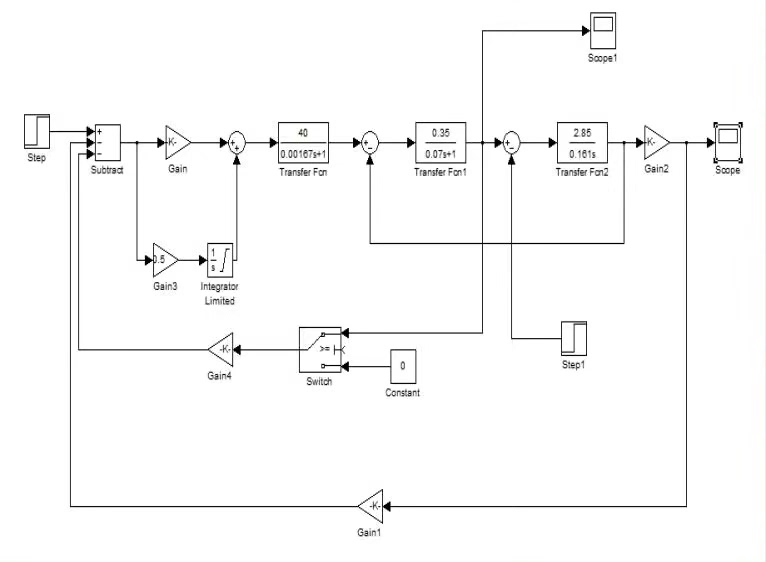

当负载突然加重时，电流可能飙到危险值。在Simulink里实现电流截止特别简单，用个switch模块就能搞定：
![电流截止模块截图]
（此处应有实际仿真截图，展示电流超过阈值时触发负反馈）
对应的参数设置代码：
matlab
I_max = 25; % 允许的最大电流
R_fb = 0.1; % 反馈电阻重点是这个R_fb的取值，太小了反馈力度不够，太大了会引起震荡。建议在5%~10%的额定电压范围内试错调整。
仿真翻车现场实录
第一次跑仿真多半会看到这样的鬼畜波形：
![震荡转速曲线]
（此处展示参数不当导致的震荡波形）
别慌，这时候掏出自动整定大法：
matlab
opt = pidtuneOptions('PhaseMargin',60);
[C,info] = pidtune(P_motor,'PI',opt);这行代码能自动计算满足60度相位裕度的PI参数。但别完全依赖自动整定，手动把比例增益下调20%左右，系统会更皮实。
搞定负载突变
最后要验证5%负载扰动时的电流连续性。在Simulink里加个阶跃负载模块，时间设成2秒，幅值从5%到100%跳变。看电流波形时要像老中医把脉：
![负载突变时的电流波形]
（此处展示电流连续且无断流的波形）
重点观察电流波形的谷底值------只要不出现明显的零电流平台，就达标了。如果发现断续，赶紧回去调大平波电抗器的参数。
走完这套流程，你的系统应该能稳稳跑在10倍速比范围内。记住，仿真通过只是第一步，真刀真枪上实物时，记得留足20%的参数余量，毕竟实际电路的开关噪声和散热条件可不会跟你讲道理。
