【网络安全】一、虚拟局域网设置和应用

实验01 ：虚拟局域网设置和应用

一、实验目的

1. 掌握虚拟局域网（VLAN）的基本概念与核心作用。
2. 熟练掌握跨多台交换机的 VLAN 配置 及Trunk 链路的配置方法。
3. 验证 VLAN 对网络广播域的隔离效果，深入理解其在网络安全中 "访问控制、缩小攻击面" 的作用。

二、实验器材

1. Cisco 交换机 3 台（如 3750、2950 系列）；
2. PC 机 6 台；
3. 交叉网线（用于交换机之间互联）、直通网线（用于 PC 与交换机连接）若干；
4. Cisco Packet Tracer软件。

三、实验拓扑

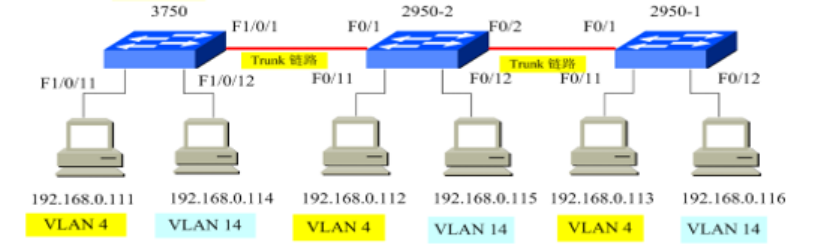

网络拓扑图：

Switch1 Switch2 Switch3

1. 三台交换机通过交叉线 互联（如交换机 1 的F1/0/1与交换机 2 的F0/2，交换机 2 的F0/1与交换机 3 的F0/1）；
2. 每台交换机通过直通线 连接 2 台 PC，PC 的 IP 地址与 VLAN 分配如图（如 VLAN4 包含192.168.0.111、192.168.0.112、192.168.0.113；VLAN14 包含192.168.0.114、192.168.0.115、192.168.0.116）。

四、实验步骤

步骤 1：物理拓扑连接

1. 用交叉线 连接交换机之间的指定端口（如交换机 1 的F1/0/1与交换机 2 的F0/2，交换机 2 的F0/1与交换机 3 的F0/1）；
2. 用直通线 将 PC 连接到交换机的访问端口（如交换机 1 的F1/0/11、F1/0/12等）；
3. 检查所有线缆连接是否牢固，观察交换机端口指示灯状态。

步骤 2：交换机基本配置（Console 方式）

1. 进入交换机命令行界面，执行基础配置：

设置主机名（如Switch1、Switch2、Switch3）：

|-----------------------------------------------------------------------------|
| Switch> enable Switch# configure terminal Switch(config)# hostname Switch1 |

开启所有涉及连接的端口（以 Switch1 为例）：

|-----------------------------------------------------------------------------------------------------------------------|
| Switch1(config)# interface range fastethernet1/0/1 - 2, fastethernet1/0/11 - 12 Switch1(config-if-range)# no shutdown |

步骤 3：配置 Trunk 链路（交换机互联端口）

Trunk 链路用于传递多 VLAN 的流量 ，需在交换机互联端口启用 Trunk 模式，并允许所有 VLAN 通过。以 Switch1 的F1/0/1端口为例：

|----------------------------------------------------------------------------------------------------------------------------------------------|
| Switch1(config)# interface fastethernet1/0/1 Switch1(config-if)# switchport mode trunk Switch1(config-if)# switchport trunk allowed vlan all |

同理，配置 Switch2 的F0/2（与 Switch1 互联）、F0/1（与 Switch3 互联），以及 Switch3 的F0/1端口为 Trunk 模式。

步骤 4：创建 VLAN 并分配端口

（1）创建 VLAN

在每台交换机上创建VLAN4和VLAN14（VLAN 名称可自定义，用于区分业务）：

|----------------------------------------------------------------------------------------------------------------------------------------------------------------|
| Switch1(config)# vlan 4 Switch1(config-vlan)# name VLAN4 // 为VLAN命名，便于管理 Switch1(config-vlan)# exit Switch1(config)# vlan 14 Switch1(config-vlan)# name VLAN14 |

重复上述命令，在Switch2、Switch3上创建VLAN4和VLAN14。

（2）端口分配到 VLAN（Access 模式）

将连接 PC 的端口配置为Access模式（仅属于一个 VLAN），并绑定到对应 VLAN。以 Switch1 的F1/0/11（连接192.168.0.111，属于 VLAN4）为例：

|---------------------------------------------------------------------------------------------------------------------------------------|
| Switch1(config)# interface fastethernet1/0/11 Switch1(config-if)# switchport mode access Switch1(config-if)# switchport access vlan 4 |

同理，配置其他端口：

1. Switch1 的F1/0/12 → VLAN14；
2. Switch2 的F0/12 → VLAN4，F0/11 → VLAN14；
3. Switch3 的F0/12 → VLAN4，F0/11 → VLAN14。

步骤 5：PC 的 IP 地址配置

为每台 PC 设置静态 IP 地址 和子网掩码（默认网关暂不设置，仅测试同 VLAN 连通性）：

1. 192.168.0.111/255.255.255.0（VLAN4）；
2. 192.168.0.114/255.255.255.0（VLAN14）；
3. 192.168.0.112/255.255.255.0（VLAN4）；
4. 192.168.0.115/255.255.255.0（VLAN14）；
5. 192.168.0.113/255.255.255.0（VLAN4）；
6. 192.168.0.116/255.255.255.0（VLAN14）。

步骤 6：连通性测试

（1）同 VLAN 连通性测试

1. 在VLAN4的 PC（如192.168.0.111）上，执行ping 192.168.0.112、ping 192.168.0.113，记录是否能 ping 通。
2. 在VLAN14的 PC（如192.168.0.114）上，执行ping 192.168.0.115、ping 192.168.0.116，记录结果。

（2）不同 VLAN 连通性测试

1. 在VLAN4的 PC（如192.168.0.111）上，执行ping 192.168.0.114、ping 192.168.0.115，记录结果。

步骤 7：清除配置，恢复设备原状

实验结束后，需删除 VLAN 配置，恢复交换机初始状态：

1. 删除端口的 VLAN 分配：

|----------------------------------------------------------------------------------------------------------------------|
| Switch1(config)# interface fastethernet1/0/11 Switch1(config-if)# no switchport access vlan Switch1(config-if)# exit |

对所有 Access 端口重复此操作。

1. 删除 Trunk 配置：

|-----------------------------------------------------------------------------------------------------|
| Switch1(config)# interface fastethernet1/0/1 Switch1(config-if)# switchport mode access // 或恢复为默认模式 |

对所有 Trunk 端口重复此操作。

1. 删除创建的 VLAN：

|--------------------------------------------------------|
| Switch1(config)# no vlan 4 Switch1(config)# no vlan 14 |

在Switch2、Switch3上重复此操作。

五、实验 结论与分析

1. 配置记录：记录每台交换机的 Trunk 配置命令、VLAN 创建与端口分配命令。
2. 测试记录：表格记录同 VLAN、不同 VLAN 的 ping 结果（"通" 或 "不通"）。
3. 结果分析 ：
   1. 同 VLAN 能连通的原因：VLAN 内属于同一广播域，Trunk 链路可传递对应 VLAN 的流量，因此同 VLAN 主机可通信。
   2. 不同 VLAN 不能连通的原因：VLAN隔离了广播域，默认情况下不同 VLAN 无路由转发时无法直接通信（体现了 VLAN 的 "访问控制" 作用，可限制非法跨网段访问）。

六、实验 收获

1. 配置命令需准确，注意交换机的模式切换（用户模式→特权模式→全局配置模式→接口模式）。
2. 结合网络安全知识，解释 "VLAN 缩小广播域、限制非法访问" 的安全意义（如：广播域缩小可减少广播风暴影响范围；VLAN 隔离可防止攻击者通过广播包探测其他网段）。
