用蜣螂优化(DBO)算法攻克置换流水车间调度问题

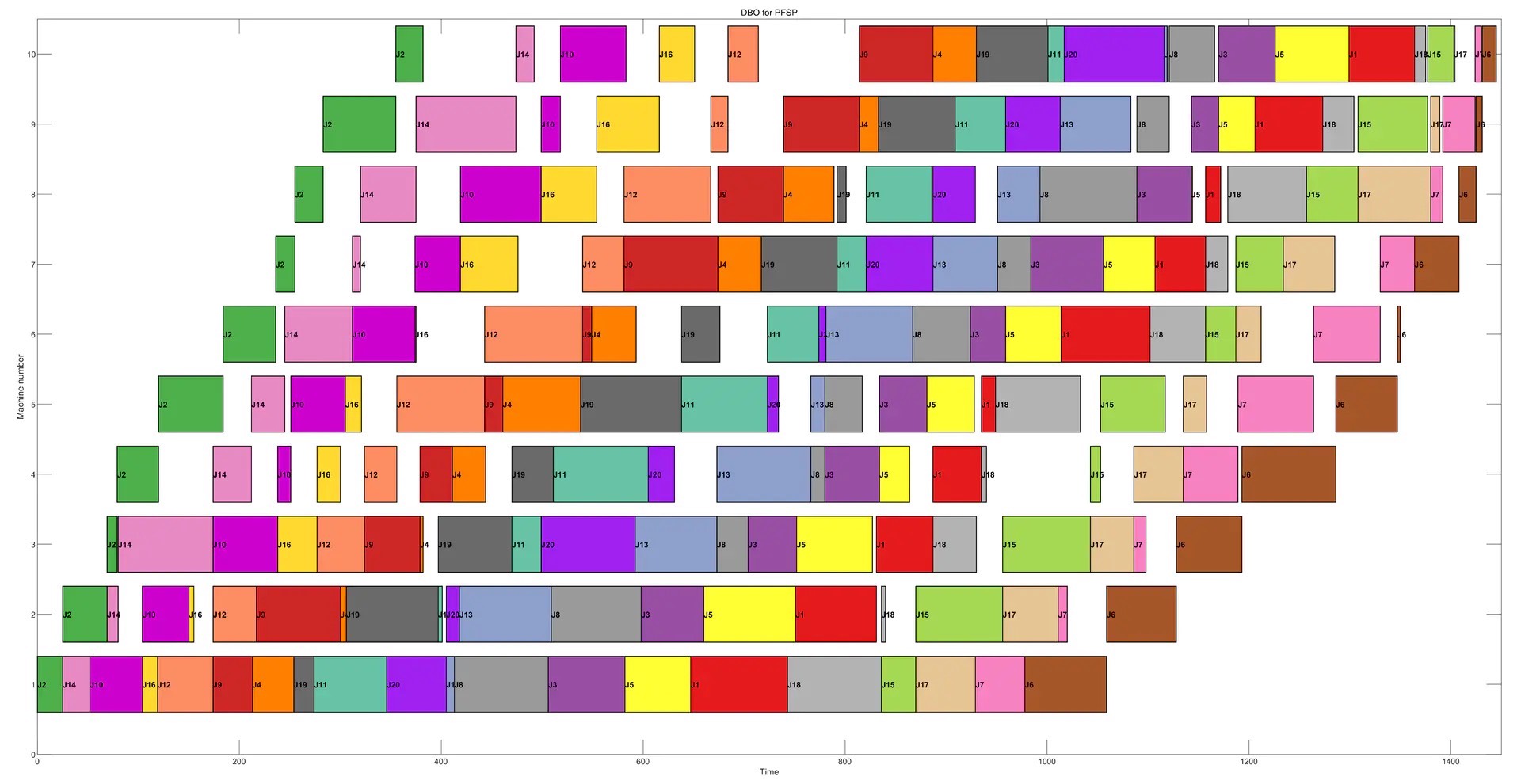

利用蜣螂优化(DBO)算法求解置换流水车间调度问题(Permutation flow-shop scheduling problem, PFSP) 其中：main.m是主函数运行即可；DBO.m是算法的代码；color_selection用于获得甘特图的颜色配置；gantt_chart.m绘制甘特图；objective.m是目标函数，即计算Makespan；sorting.m根据调度方案计算每台机器任意时刻的加工信息(开始时间、结束时间、工件号、机器号), 用于绘制甘特图；调度测试集包括Car和Rec 输出结果包括：Makespan、工件排序、计算时间、最优适宜度收敛曲线、平均适宜度收敛曲线、甘特图利用DBO得到的20工件×10机器的调度结果甘特图演示如下(随机运行一次的结果)：

在生产调度的复杂领域中，置换流水车间调度问题（PFSP）一直是个热门且具挑战性的议题。而今天，咱们要探讨的是如何利用蜣螂优化（DBO）算法来巧妙地解决这个问题。

1. 整体架构与代码模块

整个项目代码由多个关键部分组成：

main.m：这可是核心中的核心，主函数在此坐镇，只需运行它，整个求解流程便会拉开序幕。就像一场戏剧的导演，掌控着全局的节奏与流程。

matlab 复制代码

% main.m示例代码框架
% 初始化相关参数
parameters = initialize_parameters();
% 调用DBO算法
[best_solution, best_fitness, convergence_data] = DBO(parameters);
% 处理结果并输出
process_results(best_solution, best_fitness, convergence_data);

这里先初始化参数，这些参数会影响算法的走向，接着调用DBO算法去寻找最优解，最后对得到的结果进行处理和输出。

DBO.m：作为算法的主体，承载着蜣螂优化算法的具体逻辑。它模拟蜣螂的行为，在解空间中不断探索，试图找到最优的调度方案。

matlab 复制代码

function [best_solution, best_fitness, convergence_data] = DBO(parameters)
    % 初始化种群
    population = initialize_population(parameters.population_size, parameters.problem_size);
    best_solution = population(1, :);
    best_fitness = objective(best_solution);
    convergence_data = zeros(parameters.max_iterations, 2);
    for iter = 1:parameters.max_iterations
        % 蜣螂移动等操作
        new_population = move_dung_beetles(population, best_solution, parameters);
        for i = 1:parameters.population_size
            fitness = objective(new_population(i, :));
            if fitness < best_fitness
                best_solution = new_population(i, :);
                best_fitness = fitness;
            end
        end
        population = new_population;
        % 记录收敛数据
        convergence_data(iter, 1) = best_fitness;
        convergence_data(iter, 2) = mean(arrayfun(@(x) objective(population(x, :)), 1:parameters.population_size));
    end
end

在这个代码块中，首先初始化种群，接着在每次迭代中让蜣螂"移动"，评估新解的适应度，更新最优解，同时记录收敛数据，用于后续绘制收敛曲线。

color_selection：别看它名字普通，作用可不小，专门为甘特图获取颜色配置。甘特图要想展示得清晰美观，颜色的合理搭配至关重要，这就靠它来搞定。

matlab 复制代码

function colors = color_selection(num_jobs)
    % 使用不同颜色映射方案
    if num_jobs <= 10
        colors = hsv(num_jobs);
    else
        colors = lines(num_jobs);
    end
end

根据工件数量的不同，选择合适的颜色映射方案，确保每个工件在甘特图上都有独特且易区分的颜色。

gantt_chart.m：负责绘制甘特图，将抽象的调度方案以直观的图表形式展现出来。通过它，我们能一目了然地看到每个工件在不同机器上的加工时间分布。

matlab 复制代码

function gantt_chart(scheduling_info, colors)
    num_jobs = size(scheduling_info, 1);
    num_machines = size(scheduling_info{1}, 1);
    figure;
    hold on;
    for job = 1:num_jobs
        for machine = 1:num_machines
            start_time = scheduling_info{job}(machine, 1);
            end_time = scheduling_info{job}(machine, 2);
            rectangle('Position', [start_time, machine - 0.4, end_time - start_time, 0.8], 'FaceColor', colors(job, :));
            text((start_time + end_time)/2, machine, ['J', num2str(job)]);
        end
    end
    xlabel('Time');
    ylabel('Machine');
    title('Gantt Chart of Scheduling');
    hold off;
end

代码中遍历每个工件在每台机器上的加工信息，绘制矩形代表加工时段，并添加工件编号标注，最后设置坐标轴标签和标题，完成甘特图绘制。

objective.m：目标函数的实现地，主要职责是计算Makespan。Makespan是评估调度方案优劣的重要指标，它代表完成所有工件加工所需的总时间。

matlab 复制代码

function makespan = objective(schedule)
    % 根据调度方案计算每台机器加工时间
    machine_times = calculate_machine_times(schedule);
    makespan = max(machine_times(:, end));
end

通过计算每台机器的加工时间，取其中的最大值作为Makespan返回。

sorting.m：根据调度方案精心计算每台机器任意时刻的加工信息，包括开始时间、结束时间、工件号、机器号，这些信息是绘制甘特图的关键原材料。

matlab 复制代码

function scheduling_info = sorting(schedule)
    num_jobs = length(schedule);
    num_machines = get_number_of_machines(); % 假设此函数获取机器数量
    scheduling_info = cell(num_jobs, 1);
    for job = 1:num_jobs
        job_info = zeros(num_machines, 4);
        % 计算每台机器上该工件的加工信息
        for machine = 1:num_machines
            % 具体计算逻辑
            start_time = calculate_start_time(job, machine, schedule);
            end_time = start_time + processing_time(job, machine);
            job_info(machine, 1) = start_time;
            job_info(machine, 2) = end_time;
            job_info(machine, 3) = job;
            job_info(machine, 4) = machine;
        end
        scheduling_info{job} = job_info;
    end
end

这里通过循环遍历每个工件在每台机器上的加工，计算开始和结束时间等信息，并存储在单元格数组中。

2. 调度测试集与输出结果

调度测试集选用了经典的Car和Rec系列。通过运行算法，我们能收获丰富的成果：

Makespan：它直观地反映了调度方案的效率，数值越小，说明整体加工时间越短，方案越优。
工件排序：明确每个工件的加工先后顺序，这对于实际生产安排至关重要。
计算时间：了解算法求解所花费的时间，这能帮助我们评估算法的效率。
最优适宜度收敛曲线、平均适宜度收敛曲线：从这两条曲线可以清晰地看到算法在迭代过程中的收敛情况，判断算法是否稳定、高效地找到最优解。
甘特图：以可视化的方式呈现调度方案，方便我们直观地分析和优化。就像前文提到的20工件×10机器的调度结果甘特图，它让我们对整个生产流程一目了然。

通过上述各个模块的协同工作，蜣螂优化（DBO）算法为置换流水车间调度问题提供了一个全面且有效的解决方案。无论是在理论研究还是实际生产应用中，都有着重要的意义与价值。希望这篇博文能为对该领域感兴趣的小伙伴们提供一些有用的思路与参考。
