一、项目背景

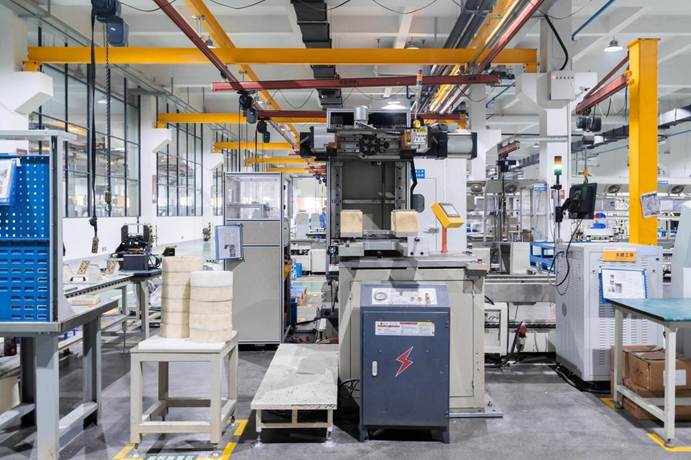

某大型机械制造企业启动智慧工厂升级项目，核心目标是实现8条精密零部件生产线的全流程数字化管控，涵盖生产数据实时采集、设备状态远程监控、生产工艺追溯等功能。
车间现有现场控制层采用成熟的ProfibusDP总线 架构，每条生产线的核心控制设备均为西门子S7-300PLC，负责统筹采集与控制本地设备；配套的执行与传感设备均为ProfibusDP协议从站 ，具体包括：变频调速器 （精准调节输送线运行速度，范围0~5m/s）、漫反射式光电传感器 （实时检测工件到位状态，响应时间≤10ms）、液压系统压力开关（监控液压回路压力，保护设备过载运行）。
为打通生产现场与管理中枢的数据链路，企业新增MES生产执行系统与SCADA监控平台，用于集中汇总生产数据、生成产能报表及远程预警设备故障。但新增管理系统仅支持ModbusTCP协议，与现场ProfibusDP设备网络形成协议壁垒，导致生产线实时运行数据（如输送速度、工件计数、液压压力、设备故障代码等）无法直接上传，生产过程仍依赖人工记录数据，不仅效率低下，还存在数据误差风险，且设备故障无法及时预警，影响生产连续性。

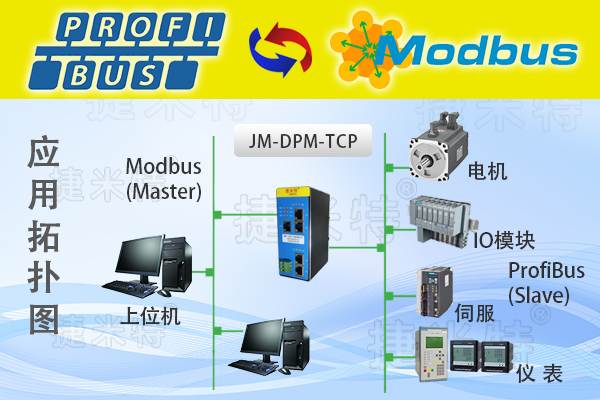

若更换全套支持ModbusTCP协议的控制设备与传感器 ，单条生产线改造成本超7.5万元，8条生产线合计需投入60万元以上，且改造过程需停机5天，预计造成直接生产损失超30万元。为实现低成本、无间断的数字化升级，企业经多方选型对比，最终选用ProfibusDP转ModbusTCP工业通讯网关，作为打通现场控制层与管理系统的核心通信设备。
- 解决方案与实施

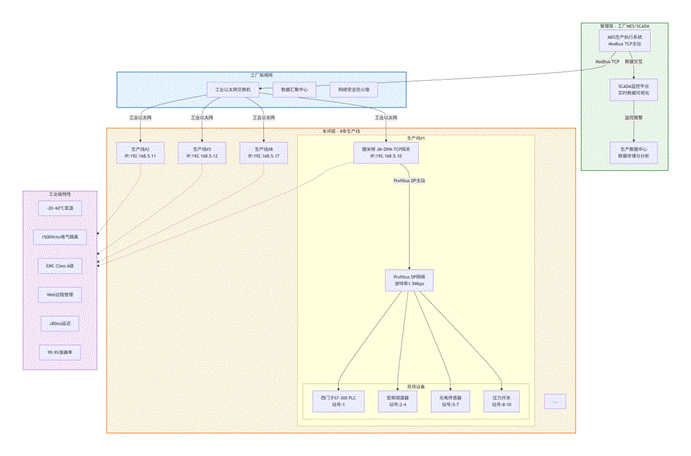

1. 协议端设备连接架构
ProfibusDP端设备连接：每条生产线部署工业PLC网关 ，该网关在ProfibusDP网络中充当主站角色，通过车间原有ProfibusDP屏蔽双绞电缆，直接对接西门子S7-300PLC 及各从站设备（变频调速器、光电传感器、压力开关）。为确保通信地址唯一性，每条生产线的设备按功能分配独立从站地址（1~10号），其中西门子S7-300PLC固定为1号站，变频调速器、光电传感器、压力开关分别对应2~10号站，完全复用现有布线资源，无需额外开挖布线，避免对生产造成干扰。

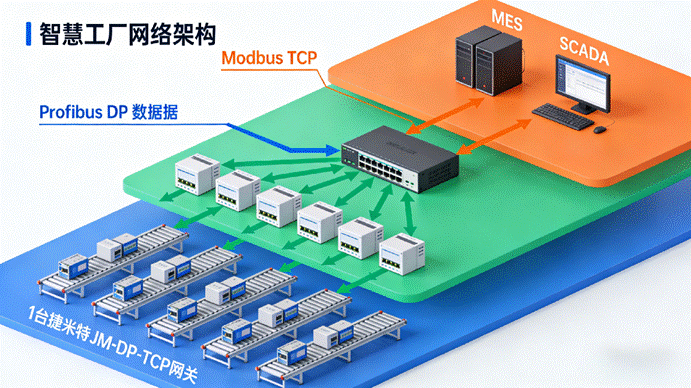

ModbusTCP端设备连接：网关模块 作为ModbusTCPServer端，通过工业以太网交换机接入工厂局域网，与MES系统服务器、SCADA监控平台（均为ModbusTCP主站设备）建立稳定通信链路。8条生产线的网关分配独立IP地址（192.168.5.10~192.168.5.17），管理系统通过IP地址区分不同生产线，实现所有生产线实时数据的集中采集、指令下发与统一管理。
2. 部署与适配优势

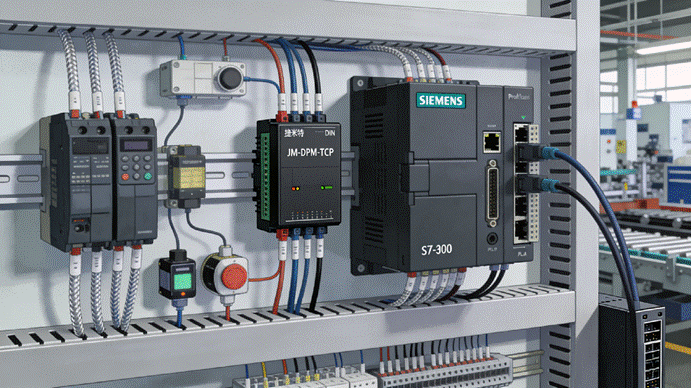

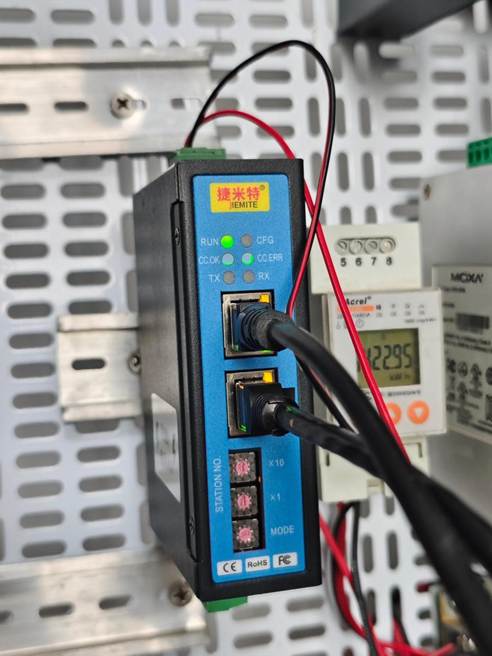

网关采用工业标准35mmDIN导轨安装方式，直接嵌入每条生产线的现场控制柜内，与西门子S7-300PLC、继电器等设备同侧布局，仅占用1个模块安装空间，不额外浪费控制柜资源。
针对车间内变频调速器、电焊机等设备产生的强电磁干扰，该工业智能网关内置1500Vrms电气隔离模块，且符合EN55022ClassA级电磁兼容标准，能有效抵御电磁辐射与传导干扰，确保数据传输无丢包、无误码；同时，网关支持-20~60℃宽温工作范围，可适配车间高温、高湿、多粉尘的工业环境，无需额外加装防尘、防潮防护装置，降低部署成本。
运维层面，网关支持Web远程管理功能，运维人员可在中控室通过浏览器登录网关管理界面，实时查看网关与ProfibusDP端设备、ModbusTCP端管理系统的连接状态、数据传输速率及故障日志，当出现通信异常时，系统自动标记故障节点，无需运维人员前往现场拆机排查，大幅提升故障处理效率。
三、项目成效
数据链路无缝打通 ：成功实现8条生产线ProfibusDP设备与ModbusTCP管理系统的双向通信，生产数据传输延迟稳定在≤80ms，数据准确率达99.9%，完全满足MES系统实时数据采集、生产批次追溯与SCADA平台远程监控的需求，彻底打破"数据孤岛"。
**升级成本大幅降低：**项目总投入仅12万元（含网关采购、安装调试），不足设备整体更换成本的20%；复用原有布线使整体部署周期缩短至1.5天，较传统改造方案节省施工时间70%，施工成本降低50%，且改造过程中生产线正常生产，无额外停机损失。
生产管理效率提升：生产数据自动上传至MES系统，替代人工记录模式，数据录入效率提升80%，数据追溯时间从30分钟缩短至3分钟，追溯效率提升60%；设备故障通过SCADA平台实时弹窗报警并推送故障代码，故障定位时间从1.5小时缩短至15分钟，运维效率提升83%，生产线平均无故障运行时间延长30%。
扩展灵活便捷 ：该工业数据采集网关支持最多32个Profibus从站接入，目前每条生产线仅使用10个从站地址，为后期新增工业机器人、AGV搬运设备、视觉检测系统等智能化设备预留了充足的扩展接口，无需二次改造通信架构，支持工厂持续数字化升级。
