LC项目实战一:PCB设计(三)

一、原理图导入变更

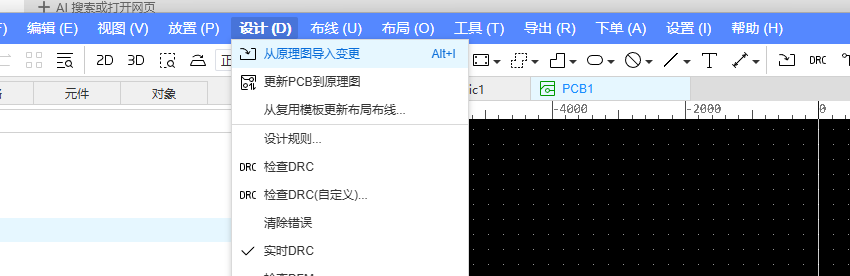

设计-从原理图导入变更

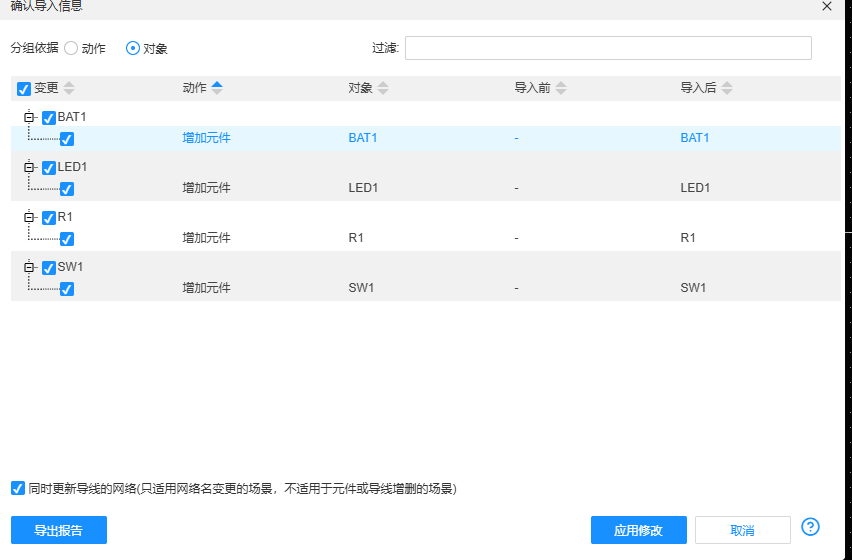

单击"应用修改"

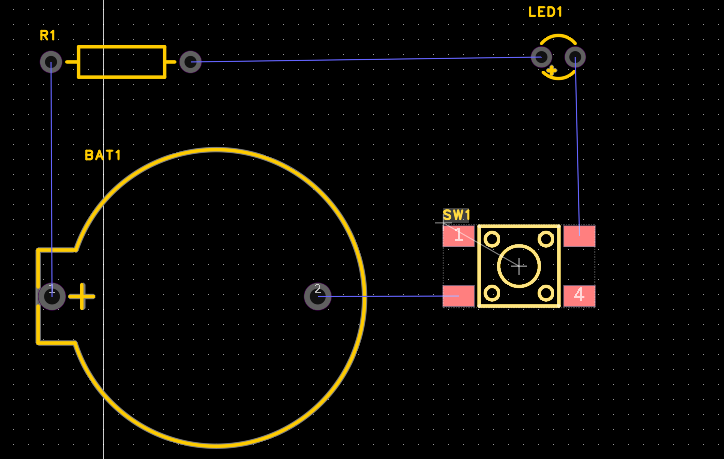

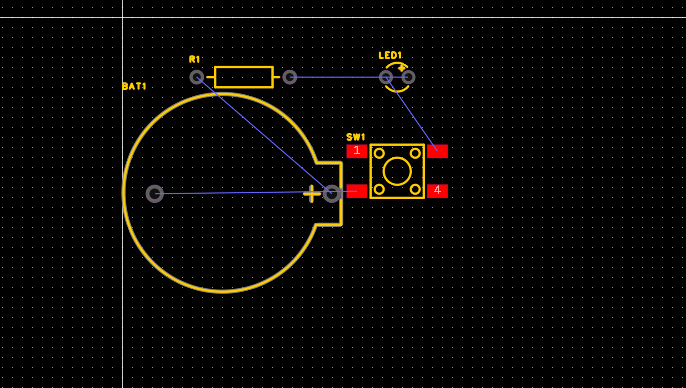

快速布局

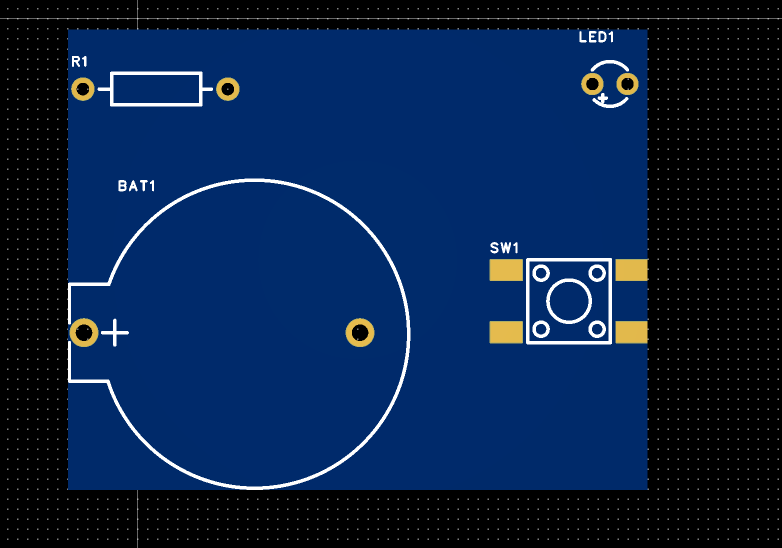

2D渲染效果图

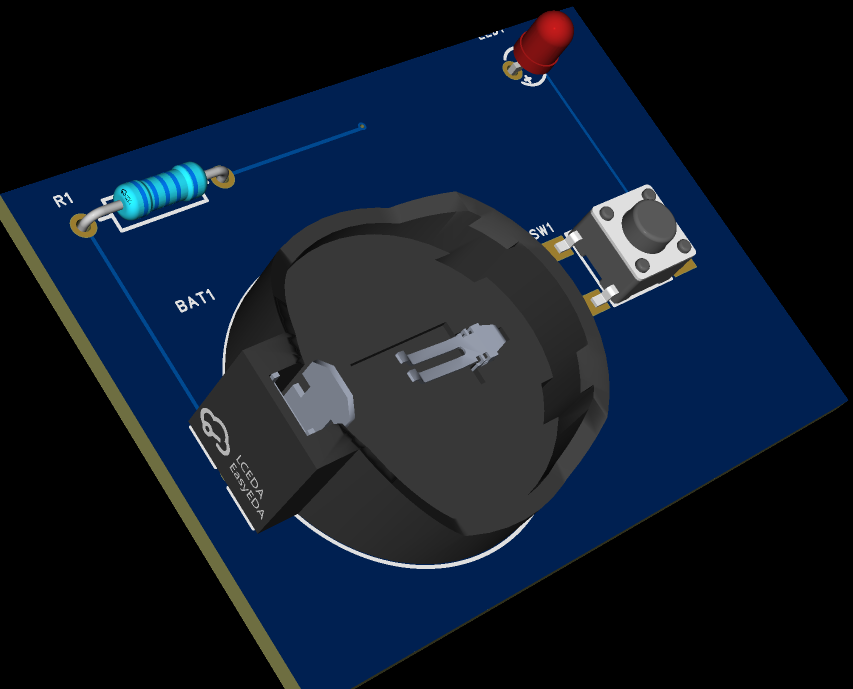

3D渲染效果图

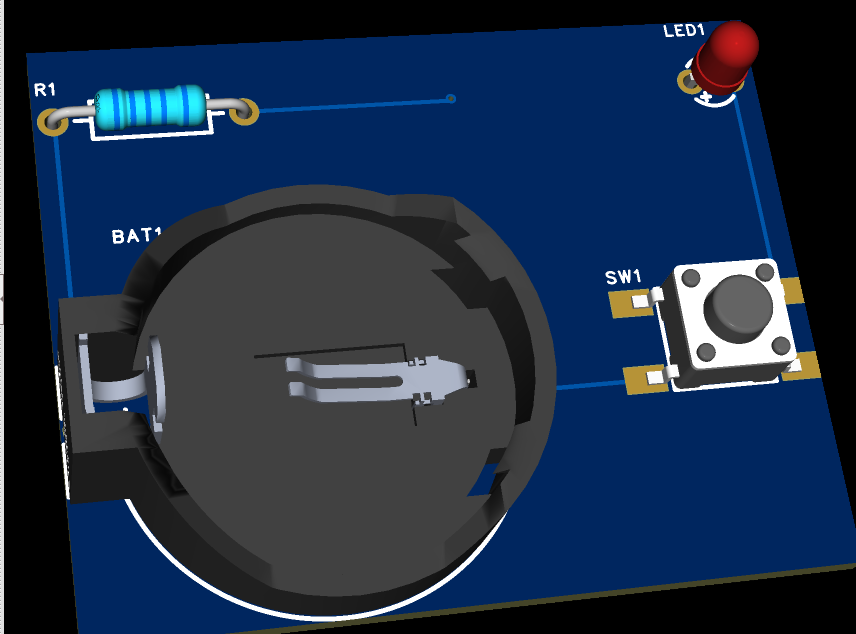

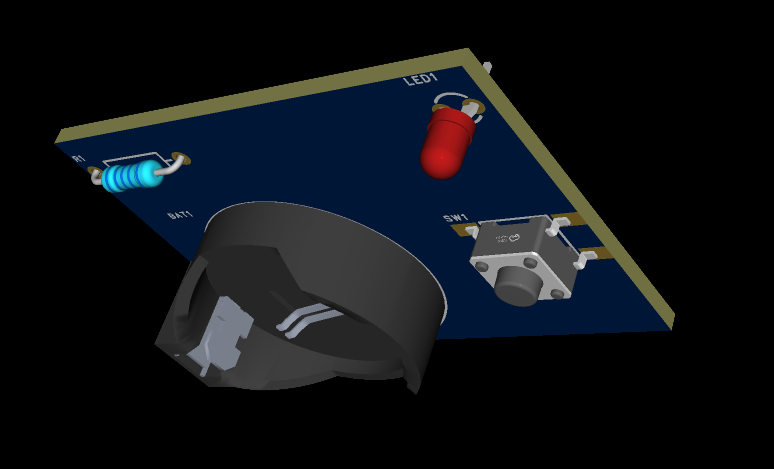

通过鼠标左键可以旋转3D效果图

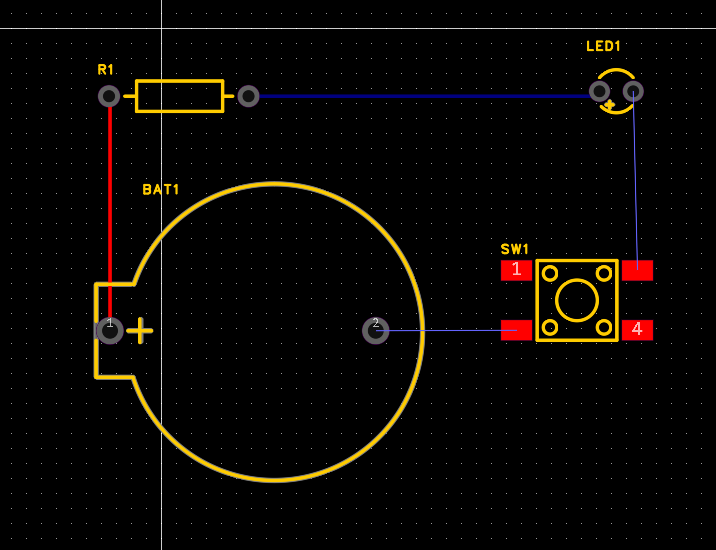

二、PCB图层和布线

  • 布线快捷键与原理图相同,使用ALT键加W键。
  • 布线时鼠标放在焊盘中间,有轻微吸附效果。
  • 点击鼠标左键确定导线起点,右键退出布线状态。

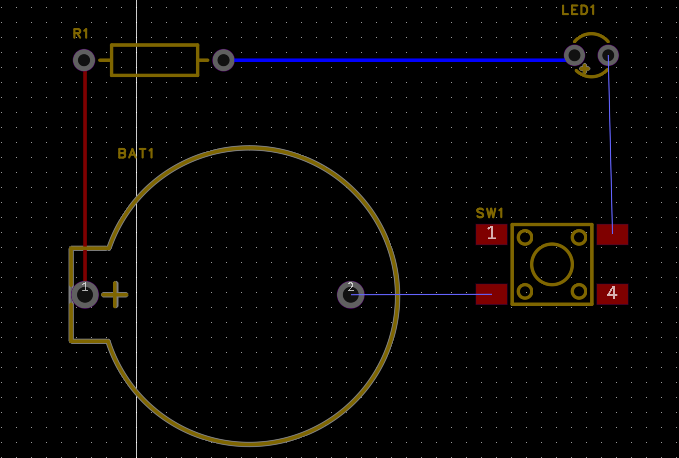

顶层

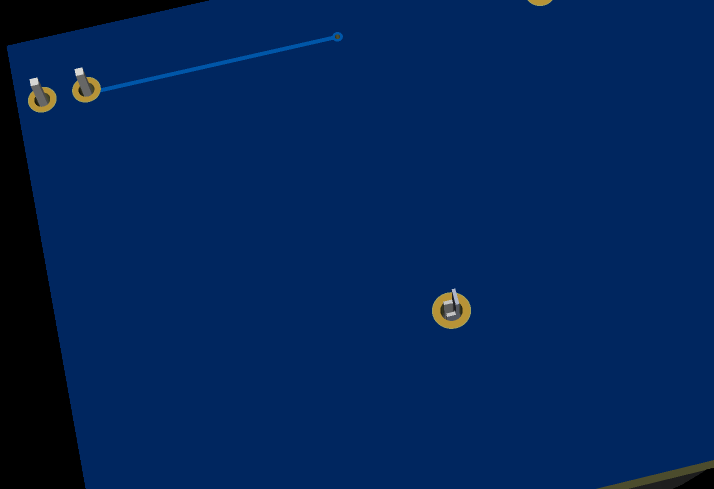

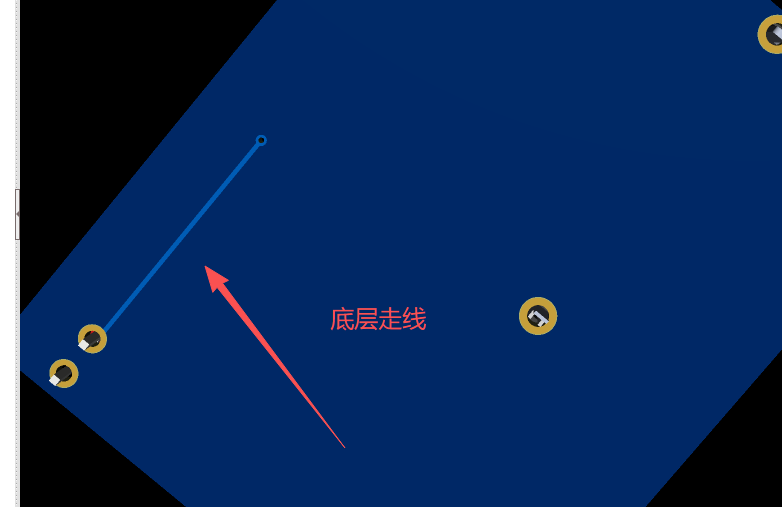

底层

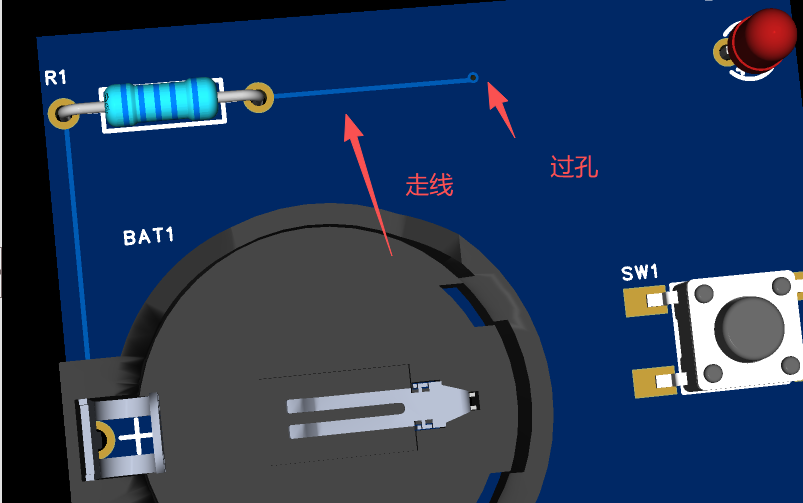

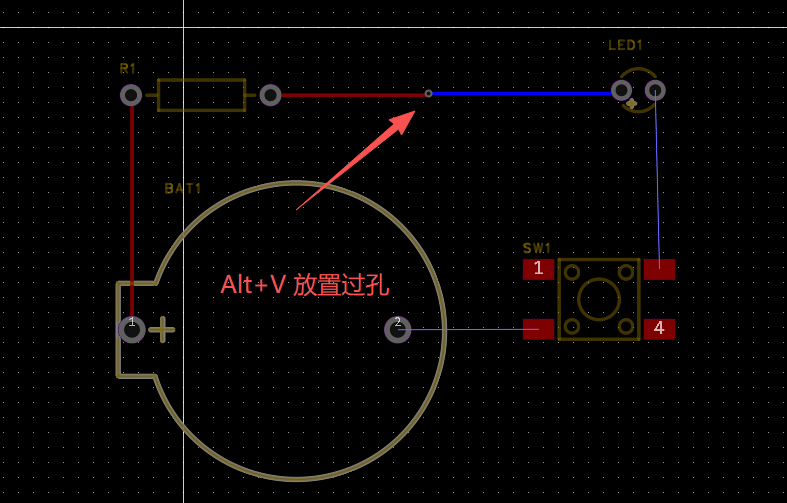

放置过孔

  • 每个图层有自己的颜色,如顶层红色,底层蓝色。
  • 丝印层为黄色,顶层丝印层显示黄色。
  • 图层管理工具可控制图层的可见性和锁定状态。
  • 多层图层不显示孔,孔的属性与顶层或底层无关。

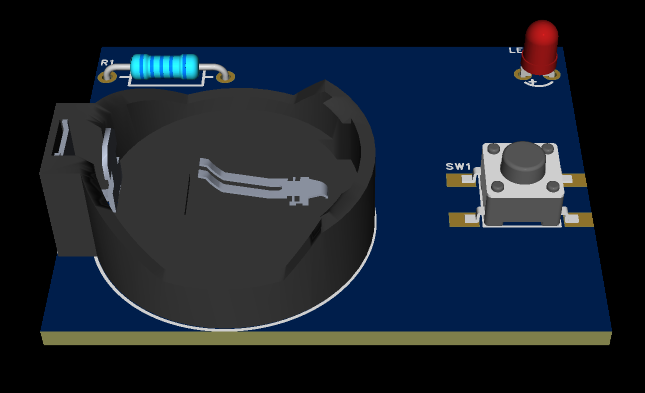

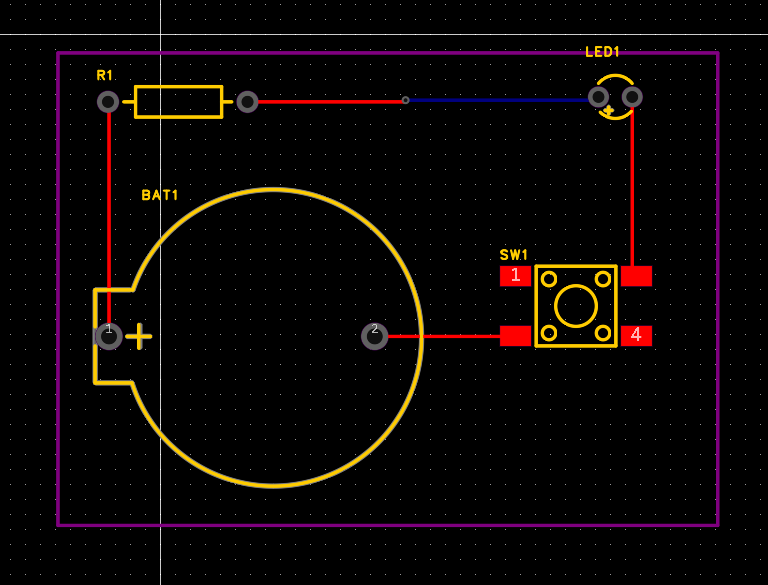

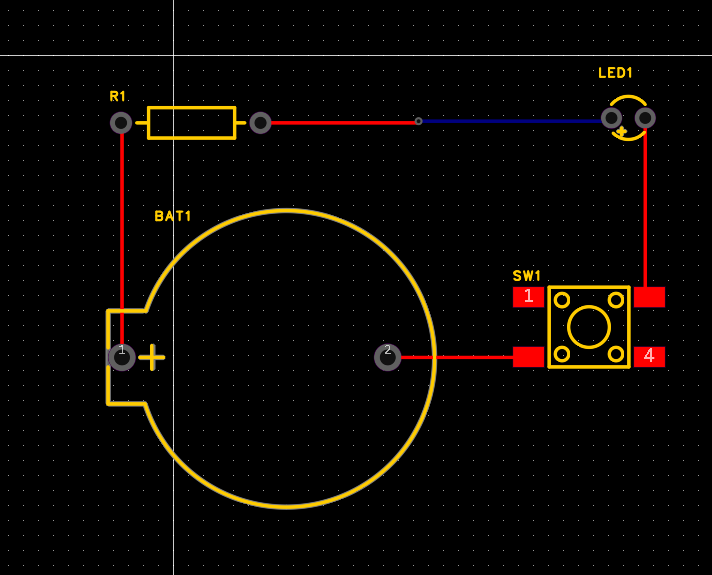

三、完稿

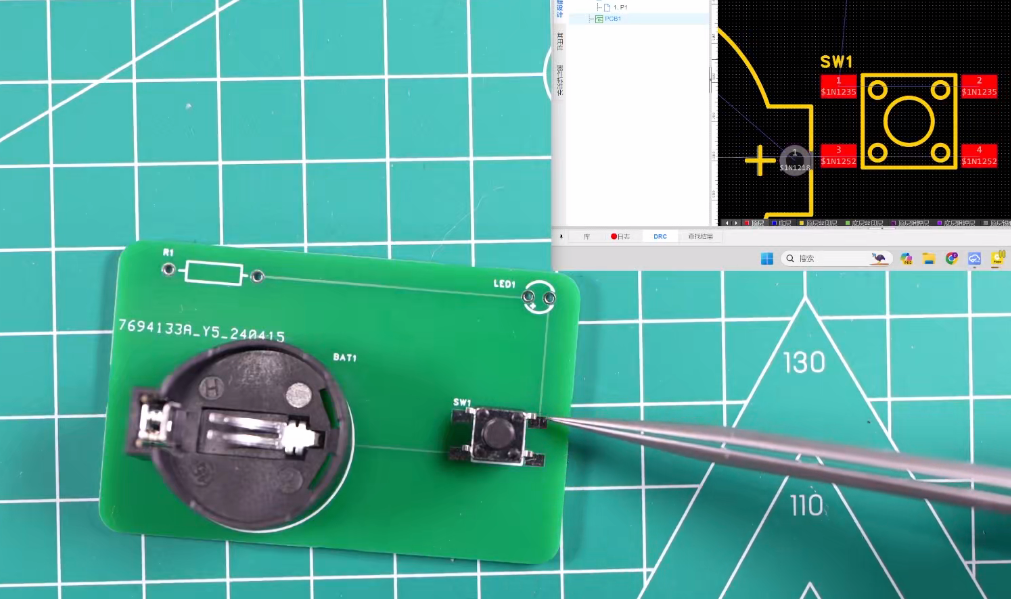

四、问题

1. 元器件靠近板框边缘,容易被撞件

绘制板框

2.直角比较锋利,容易划伤

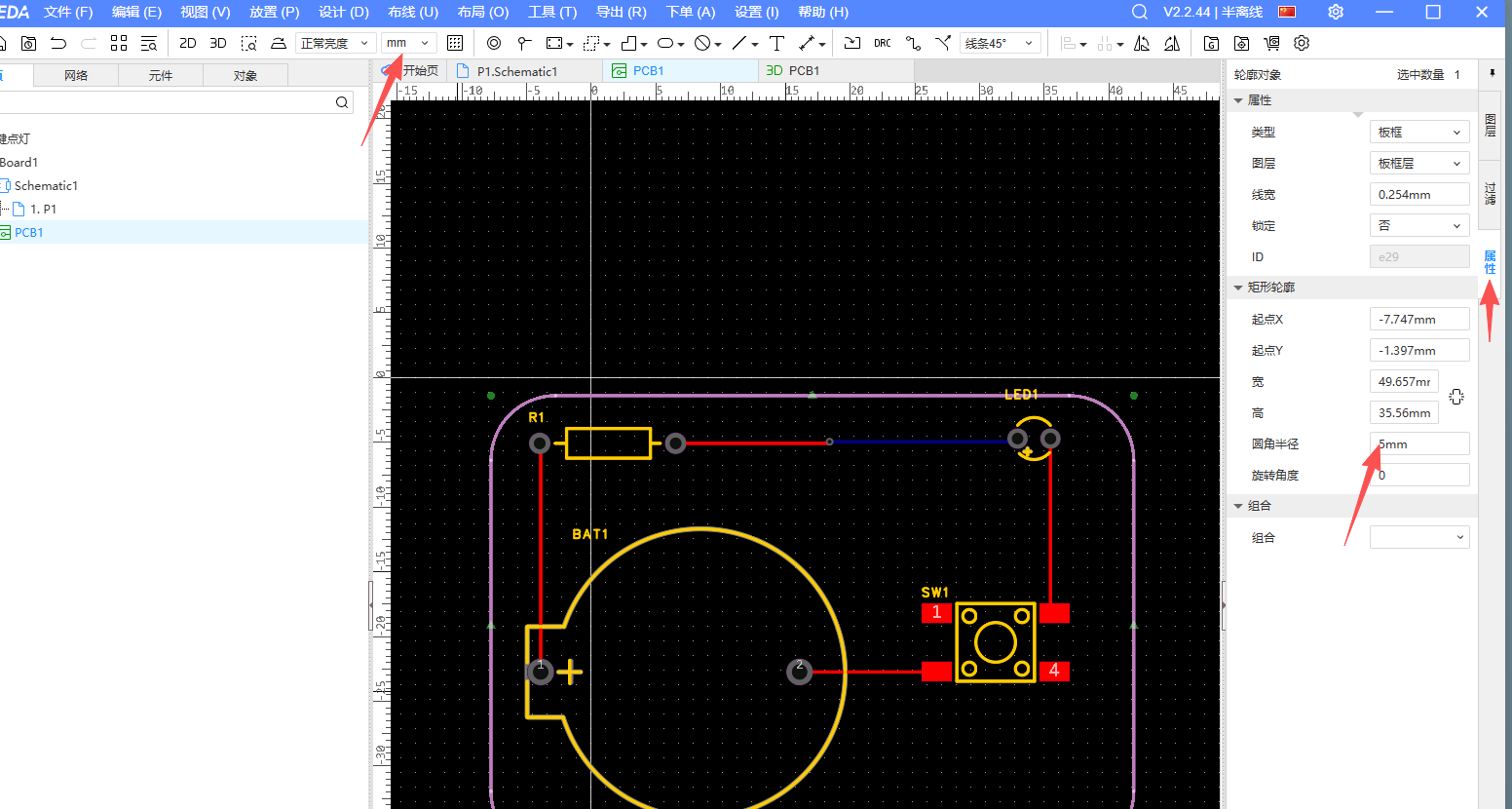

切换公制单位,完成圆角设置,然后切换回mil单位
