C51_AH3144霍尔传感器

文章目录

• 一、霍尔传感器
• • [   1、霍尔传感器分类](#   1、霍尔传感器分类)
  • [   2、AH3144：](#   2、AH3144：)
• 二、代码实例
• • [   1、查询方式（物体计数）](#   1、查询方式（物体计数）)
  • [   2、外部中 断方式（电机测速）](#   2、外部中 断方式（电机测速）)
  • [   3、实例现象](#   3、实例现象)

一、霍尔传感器

   霍尔传感器是一种基于霍尔效应的磁敏传感器，可用于检测磁场强度、物体位置、转速等场景，在 51 单片机项目中应用广泛（如电机测速、接近开关、行程检测）。

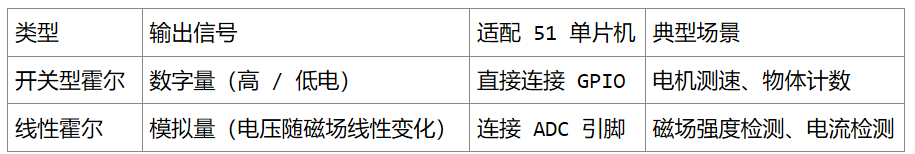

   1、霍尔传感器分类

    

   2、AH3144：

     AH3144是一款数字式单极霍尔开关集成电路，主要用于磁感应检测和位置控制。

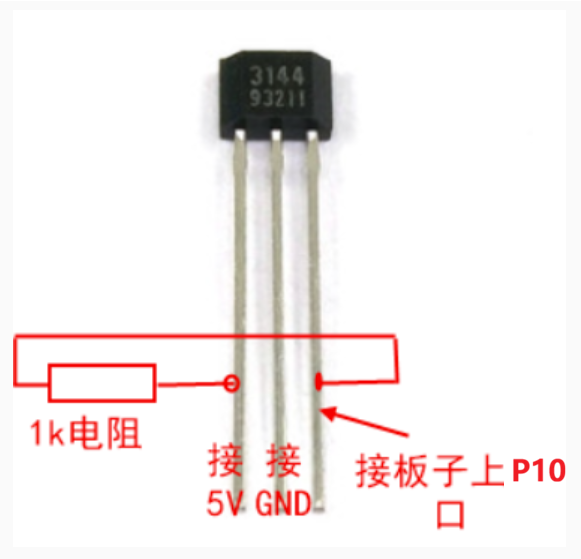

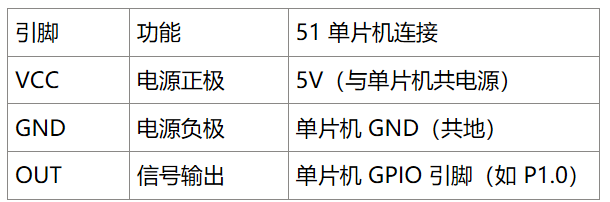

     引脚：

      

      

二、代码实例

   1、查询方式（物体计数）

		#include <reg52.h>
		#include "LCD1602.h"
		#include <intrins.h>

		// 定义引脚
		sbit Hall_OUT = P1^0;  // 霍尔传感器输出连接P1.0
		sbit LED = P2^1;       // LED指示灯，用于显示检测状态

		unsigned int count = 0;  // 计数变量

		void Delay_ms(unsigned int ms) {  // 毫秒级延时函数
		    unsigned int i, j;
		    for(i = ms; i > 0; i--)
		        for(j = 110; j > 0; j--);
		}

		void main(void) {
		    LED = 1;  // 初始LED熄灭
		        LCD_Init();
		    while(1) {
		        if(Hall_OUT == 0) {  // 检测到磁场（物体靠近）
		            Delay_ms(20);    // 消抖延时
		            if(Hall_OUT == 0) {
		                count++;     // 计数加1
		                LED = 0;     // LED点亮
		                while(Hall_OUT == 0);  // 等待物体离开
		                LED = 1;     // LED熄灭
		            }
		        }
		        LCD_ShowSignedNum(1,1,count,3); //将计数显示到LCD1602
		    }
		}

   2、外部中 断方式（电机测速）

		#include <reg52.h>
		#include "LCD1602.h"
		#include <intrins.h>

		// 定义引脚
		sbit Hall_OUT = P3^2;  // 霍尔输出连接P3.2（外部中断0引脚）
		sbit LED = P1^1;

		unsigned int count = 0;  // 中断计数
		unsigned int rpm = 0;    // 转速（转/分钟）
		unsigned char time_flag = 0;  // 计时标志

		// 定时器0初始化（100ms定时）
		void Timer0_Init(void) {
		    TMOD |= 0x01;  // 定时器0工作模式1（16位定时器）
		    TH0 = 0x4C;    // 初值设置，11.0592MHz晶振，定时100ms
		    TL0 = 0x00;
		    ET0 = 1;       // 使能定时器0中断
		    TR0 = 1;       // 启动定时器0
		    EA = 1;        // 开启总中断
		}

		// 外部中断0初始化
		void Int0_Init(void) {
		    IT0 = 1;  // 下降沿触发中断（磁场靠近时，OUT从高变低）
		    EX0 = 1;  // 使能外部中断0
		    EA = 1;   // 开启总中断
		}

		// 外部中断0服务函数（检测到磁铁时执行）
		void Int0_Service() interrupt 0 {
		    count++;  // 计数加1
		}

		// 定时器0服务函数（100ms定时）
		void Timer0_Service() interrupt 1 {
		    TH0 = 0x4C;
		    TL0 = 0x00;
		    time_flag++;
		    if(time_flag == 10) {  // 累计1秒
		        time_flag = 0;
		        rpm = count * 60;  // 转速 = 每秒计数 * 60（假设转轴1个磁铁）
		        count = 0;         // 清零计数
		        LED = ~LED;        // LED闪烁，指示程序运行
		    }
		}

		void main(void) {
		    Timer0_Init();
		    Int0_Init();
		        LCD_Init();
		    while(1) {
		      // 可在此处将rpm值通过串口发送到上位机显示
		        LCD_ShowSignedNum(1,1,rpm,3);
		    }
		}

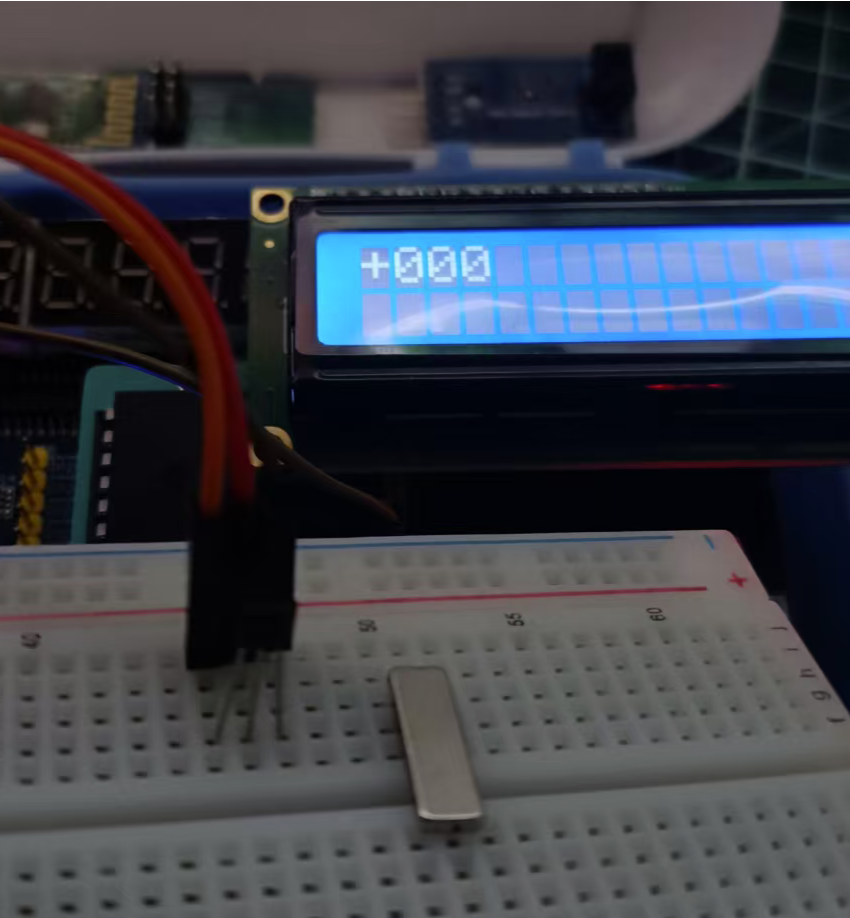

   3、实例现象
