一、74HC165

   74HC165 是 8 位并行输入串行输出移位寄存器，它是一款高速 CMOS 器件，遵循 JEDEC 标准。

   74HC165 是一款8 位并行输入 - 串行输出的移位寄存器，常用于扩展 51 单片机的输入端口（解决 51 单片机 I/O 口不足的问题）。

二、74HC165使用

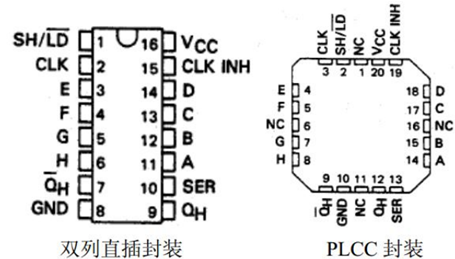

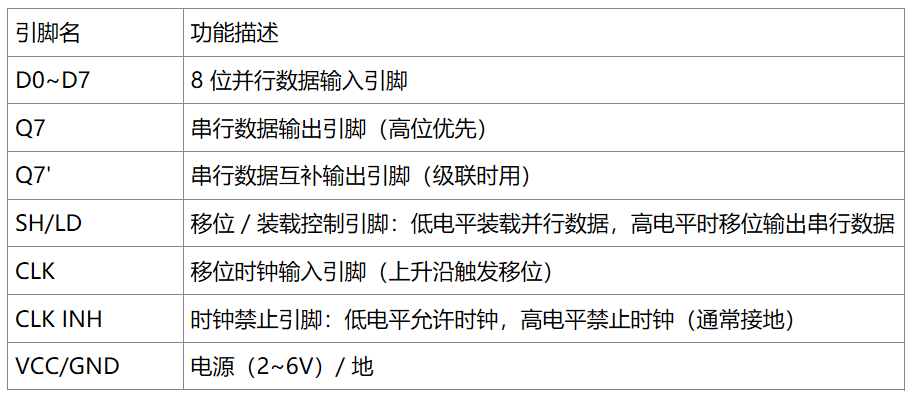

   1、引脚

    

    

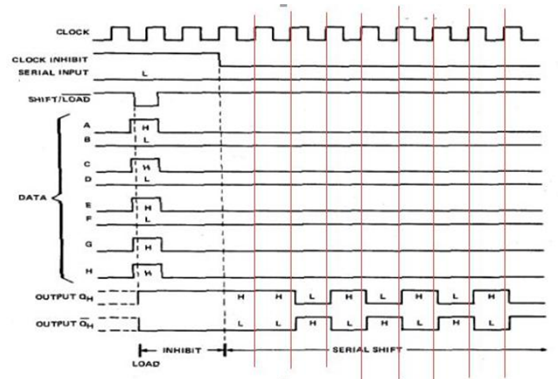

   2、工作流程

    

     并行装载：拉低 SH/LD，将 D0~D7 上的电平锁存到寄存器内部。

     串行移位：拉高 SH/LD，每来一个 CLK 上升沿，寄存器内的数据右移一位，从 Q7 依次输出（先输出最高位，后输出最低位）。

     级联扩展：多片 74HC165 级联时，前一片的 Q7 接后一片的 CLK，可扩展为 16/24 等位输入。

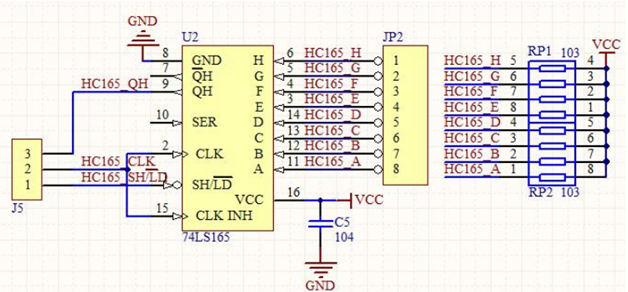

   3、原理图

    

三、实例代码

  循环读取8路输入。

	#include <reg52.h>

	// 定义 74HC165 控制引脚
	sbit SH_LD = P1^0;  // 移位/装载控制
	sbit CLK   = P1^1;  // 移位时钟
	sbit DATA_IN = P1^2;// 串行数据输入

	/**
	 * @brief  读取 74HC165 的 8 位并行数据
	 * @retval 读取到的 8 位数据（unsigned char 类型）
	 */
	unsigned char HC165_ReadData(void)
	{
	    unsigned char i, dat = 0;

	    // 1. 并行装载数据
	    SH_LD = 0;       // 拉低，锁存 D0~D7 数据
	    CLK = 0;         // 时钟初始化为低
	    SH_LD = 1;       // 拉高，进入移位模式

	    // 2. 串行移位读取 8 位数据（高位优先）
	    for(i = 0; i < 8; i++)
	    {
	        dat <<= 1;           // 左移一位，准备接收下一位
	        if(DATA_IN == 1)
	        {
	            dat |= 0x01;     // 读取当前位为 1
	        }
	        // 产生时钟上升沿，触发移位
	        CLK = 1;
	        CLK = 0;
	    }

	    return dat;
	}

	void main(void)
	{
	    unsigned char input_data;
	    while(1)
	    {
	        input_data = HC165_ReadData();  // 循环读取 8 路输入
	        // 后续可根据 input_data 处理逻辑（如判断按键、传感器状态）
	    }
	}
