FT8353系列(FT8353A/B/C/CD/DD/K/KD/PD)主要面向小功率、低待机功耗的家电及消费电子电源场景,其核心应用集中在以下领域和具体产品中,且适配国产家电与智能设备的电源方案选型需求。
应用领域:
智能家居低功耗电源
智能插座 / 插线板:FT8353 的低待机功耗(待机功耗可低至 < 30mW)和宽电压输入特性,能满足智能插座在待机状态下的低功耗要求,同时支持插座的 USB 充电模块或主控模块供电,适配 100-240V 全球电压输入,无需额外做电压适配。
智能照明驱动电源:可用于智能灯泡、筒灯的辅助电源(为 Wi-Fi / 蓝牙控制模块供电),其集成的高压启动电路和恒压 / 恒流控制功能,能简化驱动板设计,减少外围元件数量,降低灯具电源的体积和成本。
小家电电源适配器
便携式小家电:如电动按摩梳、迷你筋膜枪、便携榨汁杯等产品的内置电源或外置适配器,FT8353 的高集成度(集成 MOS 管、反馈电路等)可实现电源模块的小型化,适配小家电的紧凑机身设计,同时支持 5V/12V 等常用输出电压,满足设备的供电需求。
低功率厨房小家电:例如小型打蛋器、USB 接口的迷你电饭煲的辅助电源,其过温、过流、过压保护功能可提升小家电电源的安全性,符合家电安规认证要求。
消费电子充电及供电模块
USB 低功率充电器:适用于 5V/1A、5V/2A 规格的手机应急充电器、蓝牙耳机充电仓适配器,FT8353 的高效率(峰值效率 > 88%)能降低充电过程中的发热,提升充电器的稳定性和使用寿命。
数码产品内置电源:如小型音箱、电子秤、智能手环充电底座的内置电源模块,其无需额外的光耦元件(部分版本支持 PSR 原边反馈),可进一步简化电路,降低产品的整体 BOM 成本。
工业及安防低功耗供电
小型安防传感器:如温湿度传感器、门窗磁传感器的供电电源,FT8353 的宽温工作范围(-40℃~125℃)和低待机功耗,能适配安防设备的长期值守需求,减少电池或外接电源的能耗。
工业控制辅助电源:用于小型 PLC 模块、继电器控制板的辅助供电,其高抗干扰性可适应工业环境的电磁干扰,保障设备稳定运行。
FT8353系列(FT8353A/B/C/CD/DD/K/KD/PD)典型应用电路:

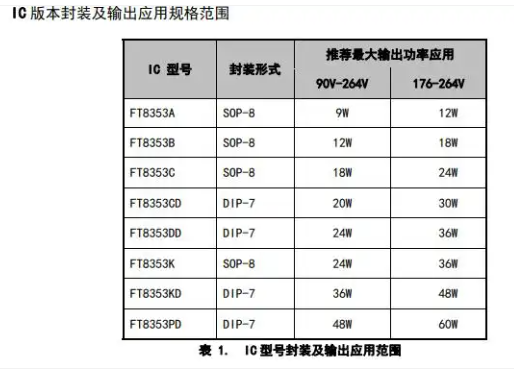

型号系列包括:
FT8353A,FT8353B-RT,FT8353C,FT8353CD,FT8353DD,FT8353K,FT8353KD,FT8353PD

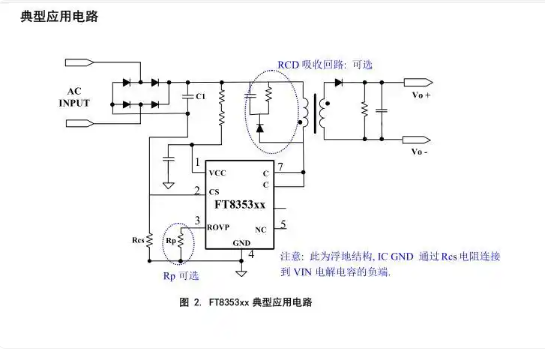

典型应用电路架构(隔离反激 PSR)
FT8353 典型电路由输入 EMI / 整流滤波、芯片控制与功率变换、次级整流滤波、保护与反馈四部分组成,无需辅助绕组,外围极简。
| 模块 | 核心元件 | 功能 |
|---|---|---|
| 输入级 | 保险丝、NTC、整流桥、滤波电容 | EMI 抑制、AC 转 DC、平滑纹波,提供约 310V 直流母线 |
| 控制与功率级 | FT8353、启动电阻、RCD 吸收、高频变压器 | 芯片自供电启动、开关管驱动、漏感尖峰抑制、能量传输 |
| 次级输出级 | 超快恢复二极管、滤波电容 | 整流、滤波,输出稳定恒流给 LED 负载 |
| 反馈与保护 | CS 采样电阻、ROVP 分压电阻 | 原边电流采样恒流、输出过压设定、多重故障保护 |
引脚功能(SOP8 封装)
| 引脚 | 功能 | 典型连接 | 作用 |
|---|---|---|---|
| VCC | 供电端 | 启动电阻、滤波电容 | 芯片启动与工作供电,内置欠压 / 过压锁定 |
| GND | 地 | 通过 CS 电阻接母线负端 | 浮地设计,确保隔离与 PSR 采样精度 |
| CS | 电流采样 | 采样电阻 Rcs | 检测峰值电流,实现恒流控制与过流保护 |
| ROVP | 输出过压设定 | 分压电阻到地 | 设定输出过压阈值,保护 LED 负载 |
| C | 功率开关输出 | 变压器原边 | 内置 750V 高压 MOSFET,控制能量传输 |
| 空脚 | 无功能 | 悬空 | 无需连接 |
核心工作流程
启动阶段:AC 经整流滤波后,启动电阻向 VCC 电容充电,电压达阈值后芯片启动,内置 MOSFET 开始开关工作。
自供电维持:芯片通过专利自供电结构从功率绕组取能,无需辅助绕组,启动电阻仅在启动时工作,降低待机功耗。
恒流控制(PSR):芯片通过 CS 脚采样原边峰值电流,结合 PSR 算法推算次级电流,实现高精度恒流(精度 ±3%),负载调整率优异。
开关与能量传输:采用 DCM 模式,MOSFET 导通时变压器储能,关断时次级二极管导通释放能量,RCD 吸收抑制漏感尖峰。
关键电路设计要点
- 启动与供电设计
启动电阻 Rstart:按 VCC 充电时间(100-300ms)与功耗平衡选取,典型值 1-3MΩ,功率 1/4W 以上。
VCC 滤波:并 10μF 电解 + 100nF 瓷片电容,确保供电稳定,防止电压波动触发 UVLO/OVLO。
- 恒流与 CS 采样设计
采样电阻 Rcs:Rcs = Vcs_ref / Ipk,Vcs_ref 约 0.25V,Ipk 为原边峰值电流,精度 1%,功率≥2W,降低温漂影响。
滤波:CS 脚对地并 10-100pF 小电容,滤除尖峰噪声,避免误触发过流保护。
- RCD 吸收与变压器设计
RCD 参数:R 取 100-300Ω,C 取 10-100nF,抑制关断尖峰至安全范围,降低 EMI 与开关损耗。
变压器:反激隔离设计,原边电感量匹配功率与 DCM 工作点,匝比匹配输出电压,确保绝缘耐压与 PSR 反馈精度。
- 次级输出优化
二极管:选用超快恢复二极管(trr<50ns),降低反向恢复损耗,提升效率。
滤波电容:低 ESR 电解 + 高频瓷片电容并联,减小纹波,提升 LED 电流稳定性
设计优势与应用注意事项
- 核心优势
极简设计:无需辅助绕组与光耦,外围元件减少 30%,BOM 成本低,体积小。
高效低耗:峰值效率 > 88%,待机功耗 < 30mW,符合能效标准。
高可靠性:内置高压 MOS 与多重保护,适应恶劣电网与负载条件。
- 应用注意事项
变压器需严格按 PSR 要求设计,确保匝比、电感量与绝缘耐压满足规范。
次级二极管与滤波电容选型需匹配功率与纹波要求,避免发热与闪烁。
布局时高压与低压回路分离,CS 采样回路短而粗,降低噪声干扰与采样误差。
