利用SRS拉取摄像头辅码流实现浏览器展示多路摄像头预览功能

如标题所示。关键词：SRS，辅码流，浏览器，多路预览。效果如图，在一张浏览器页面，同时展示9个摄像头的预览画面。

怎么做到的？

一句话概括，就是：
用SRS拉取摄像头的辅码流（子码流），处理成浏览器可以直接播放的HTTP-FLV格式（如http://172.16.10.124:18080/live/cam20922.flv）。

摄像头的视频流有主码流、辅码流（子码流），主码流分辨率高，高清，用于观察、大屏展示、存储和回放；而辅码流低分辨率，视频质量较低，适合预览，或在手机中播放。换言之，主码流占带宽多，子码流占带宽少，要想在一个页面同时预览多个摄像头画面，必须用子码流。其实按摄像头厂家的说法，就算用子码流，同时显示9路摄像头，也是非常吃力的。

我们项目中，摄像头是注册到一个国标视频平台（国产开源的wvp-GB28181-pro），浏览器用的是它转码后的播放地址。但这个地址并没有分成主码流和子码流两种，要么是主码流，要么是子码流。由于国标的视频流用于正常播放，所以拉取子码流的话，就要另想办法，于是想到用SRS处理子码流。

下面是详细介绍。

一、部署SRS

SRS(Simple Realtime Server)是一个简单高效的实时视频服务器，支持RTMP、WebRTC、HLS、HTTP-FLV、SRT等多种实时流媒体协议。它也是国产开源项目。

我的想法是，采用SRS，拉取19个摄像头的子码流。摄像头提供的是RTSP协议的视频流，SRS支持RTSP，可以拉取和转成浏览器支持的HTTP-FLV格式。但是，如果摄像头提供的流是H.265格式的话，浏览器目前基本播放不了，需要转成H.264。SRS需要调用ffmpeg来完成这个转换工作。ffmpeg是一个法国程序员发起的音视频工具集，应用广泛，我看好多地方都用它。比如上面提到的国标视频平台wvp-GB28181-pro，底层用的也是ffmpeg。

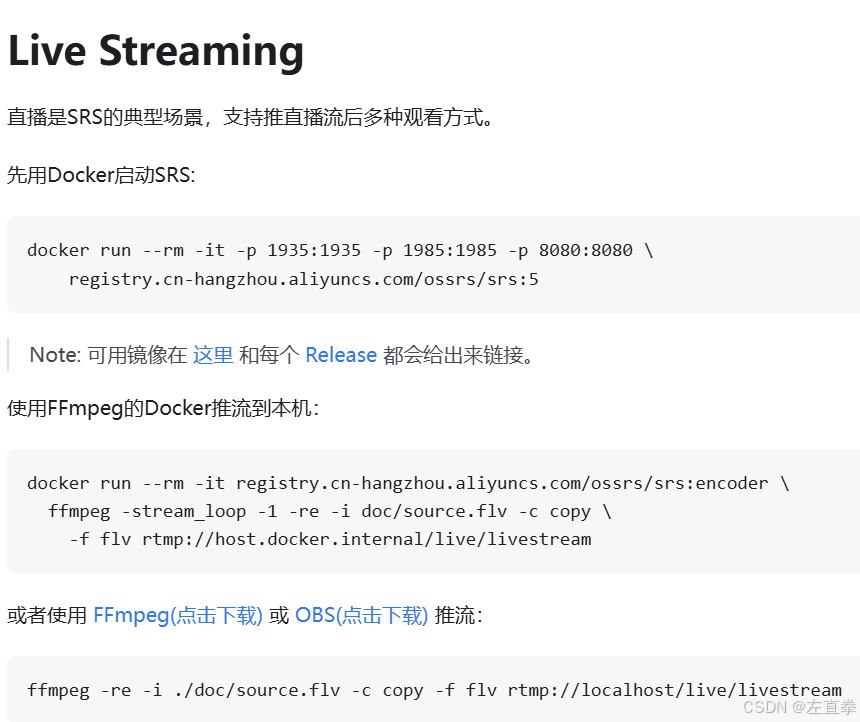

我们服务器是国产的UOS 1070e，CPU海光的，也是AMD架构。采用docker镜像来部署SRS。该镜像内置了ffmpeg。但是官方文档却没有提到内置ffmpeg，同时官方文档也没有介绍我这个需求的解决方案，即如何拉取摄像头的RTSP视频流，并转化成HTTP-FLV，全靠问AI和摸索了。你看看它文档写的，不知道的还以为它镜像里根本没有ffmpeg，需要自己去下载。而且手动调用ffmpeg的做法，我认为是玩具级别的，根本不实用。万一有异常发生，ffmpeg就退出了，如何维护这个重启机制？简直不知所谓。

闲话休提，以下是SRS的部署及设置步骤。

1、部署SRS

1）拉取镜像

bash 复制代码

sudo docker pull registry.cn-hangzhou.aliyuncs.com/ossrs/srs:5

采用docker确实是有助于简化安装。尤其是对于我们来说，生产服务器无法上网，可以在开发环境将docker镜像导出，再在服务器导入。

2）创建docker容器

将配置文件所在目录conf外挂到宿主机

bash 复制代码

sudo docker run --restart=always -d -it --name srs \
-p 1935:1935 -p 1985:1985 -p 18080:8080 \
-v /home/work/docker/srs/conf:/usr/local/srs/conf \
registry.cn-hangzhou.aliyuncs.com/ossrs/srs:5

2、设置拉流

配置一个 ingest 拉取 RTSP 流。编辑conf/docker.conf。注意不是srs.conf，而是docker.conf！

以下是向一个摄像头拉流，其余摄像头类似。有多少个摄像头就配多少个ingest。

bash 复制代码

    ingest cam20112 {
        enabled      on;
        input {
            type    stream;
            url     rtsp://192.168.201.12:554/stream_1;
        }
        ffmpeg      /usr/local/srs/objs/ffmpeg/bin/ffmpeg;#注意要写绝对路径
        engine {
            enabled     on;
            output      rtmp://127.0.0.1/live/cam20112;#把流"注册"进 SRS 的直播系统
            ff_opts { #ffmpeg处理参数
                -i [input];
                -c:v libx264; #转化为H.264
                -preset ultrafast;
                -profile:v baseline;
                -level 3.1;
                -g 30;
                -b:v 512k; # 目标码率
                -maxrate 512k;# 最大码率（匹配摄像头）
                -bufsize 1024k;
                -vf "scale=640:360";#进一步降低分辨率
                -r 15;
                -an; #禁用音频
                -f flv;
            }
        }
    }

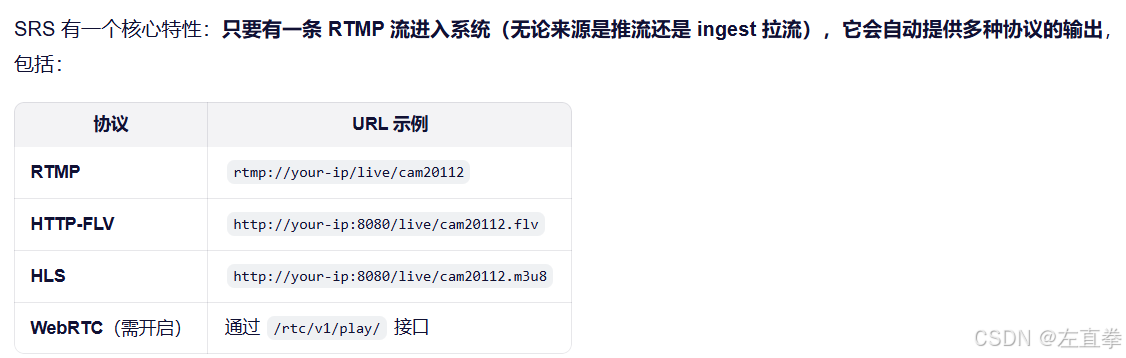

这句 output rtmp://127.0.0.1/live/cam20112; 把流"注册"进 SRS 的直播系统。SRS 有一个核心特性：只要有一条 RTMP 流进入系统（无论来源是推流还是 ingest 拉流），它会自动提供多种协议的输出，其中包括浏览器支持的HTTP-FLV。如上例，SRS运行以后，我们就可以在VLC里播放地址http://宿主机IP:18080/live/cam20112.flv 了。8080是SRS的http端口，但我们创建容器的时候映射到了宿主机的18080。

以下是一个完整的docker.conf示例。里面只处理了一个摄像头，增加摄像头处理就增加ingest即可。

bash 复制代码

# docker config for srs.
# @see full.conf for detail config.

listen              1935;
max_connections     1000;
# For docker, please use docker logs to manage the logs of SRS.
# See https://docs.docker.com/config/containers/logging/
srs_log_tank        console;
daemon              off;
http_api {
    enabled         on;
    listen          1985;
}
http_server {
    enabled         on;
    listen          8080;
    dir             ./objs/nginx/html;
}
rtc_server {
    enabled on;
    listen 8000;
    # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#config-candidate
    candidate $CANDIDATE;
}
vhost __defaultVhost__ {
    hls {
        enabled         on;
    }
    http_remux {
        enabled     on;
        mount       [vhost]/[app]/[stream].flv;
    }
    rtc {
        enabled     on;
        # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtmp-to-rtc
        rtmp_to_rtc on;
        # @see https://ossrs.net/lts/zh-cn/docs/v4/doc/webrtc#rtc-to-rtmp
        rtc_to_rtmp on;
    }

    ingest cam20112 {
        enabled      on;
        input {
            type    stream;
            url     rtsp://192.168.201.12:554/stream_1;
        }
        ffmpeg      /usr/local/srs/objs/ffmpeg/bin/ffmpeg;
        engine {
            enabled     on;
            output      rtmp://127.0.0.1/live/cam20112;
            ff_opts {
                -i [input];
                -c:v libx264;
                -preset ultrafast;
                -profile:v baseline;
                -level 3.1;
                -g 30;
                -b:v 512k;
                -maxrate 512k;
                -bufsize 1024k;
                -vf "scale=640:360";
                -r 15;
                -an;
                -f flv;
            }
        }
    }

    #可继续增加ingest
}

二、设置摄像头辅码流

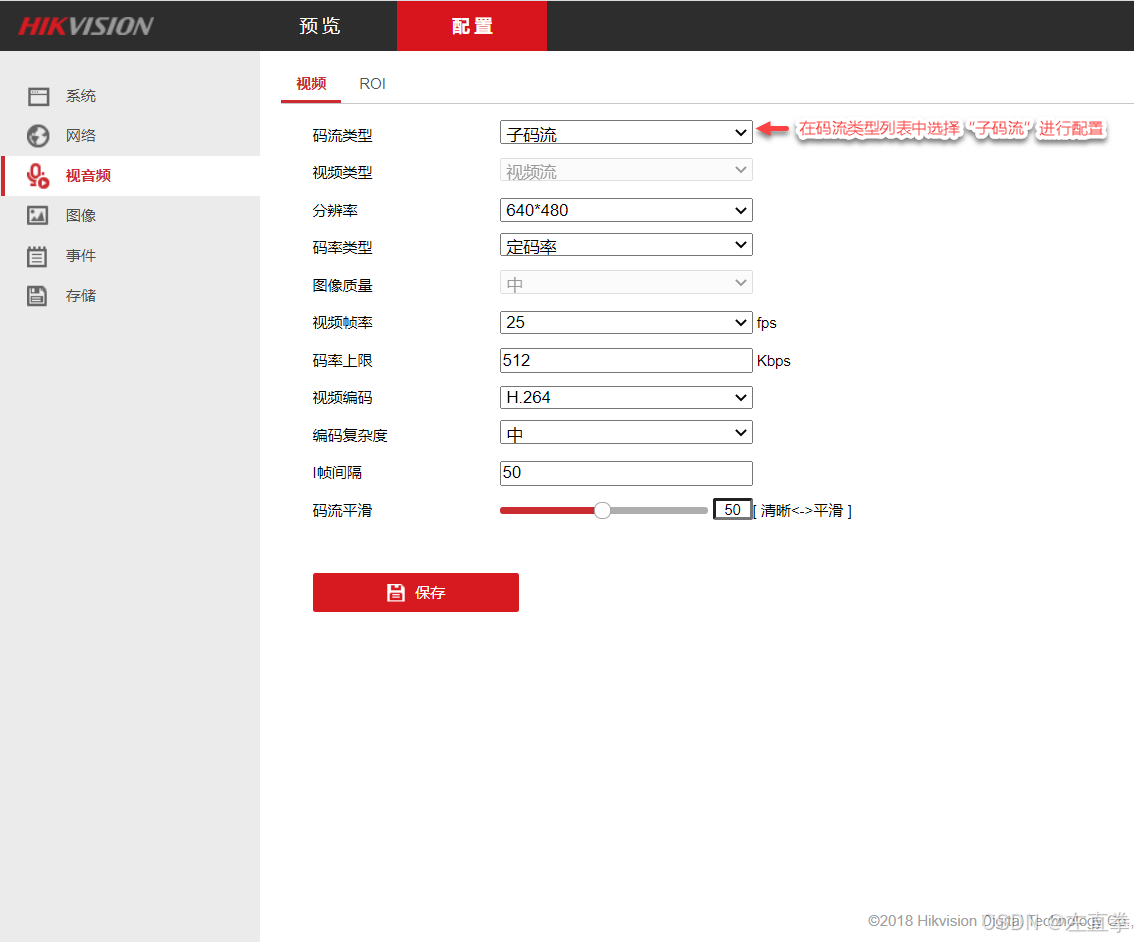

摄像头本身也应该设置一下辅码流，这样利于提升传输效率。

三、nginx转发

如上所述，SRS启动以后，我们就可以播放类似http://宿主机IP:18080/live/cam20112.flv 的视频地址了。但是，如果我们站点是https的，只能播放同样是https的网址，不能直接播放http的网址，需要使用nginx转发一下，转成https的URL。

bash 复制代码

# 已知本网站支持https
location /prv/ {
    #http://172.16.10.124:18080/live/cam20922.flv
    proxy_pass http://172.17.0.10:8080/live/;#172.17.0.10是SRS的docker容器地址
    proxy_set_header Host $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_read_timeout 3600s;
}

注意代转发的地址有讲究。已知 nginx 和 SRS 都采用docker部署。如前所述，虽然SRS已经将8080映射到了宿主机的18080，但nginx转发的时候，并不能使用宿主机的ip来访问SRS的流。不知道为什么，我的服务器里，docker容器可以互相访问。但我记得我没有创建docker网络，创建每个docker容器时也没有显式指定使用docker网络，但是生产服务器的docker容器确实可以互相访问。其中SRS的docker地址是172.17.0.10，所以在nginx的配置文件中，直接转发SRS的地址：

bash 复制代码

proxy_pass http://172.17.0.10:8080/live/;#172.17.0.10是SRS的docker容器地址

五、浏览器播放

虽然摄像头的辅码流一再降低质量，但是用浏览器打开预览页面，9个摄像头只能出来6个。刷新、切换页面都是如此。后来找到原因了，是浏览器的限制。现代浏览器对同一域名（host）的 HTTP/1.1 并发连接数限制为 6 个（Chrome/Firefox/Edge 等均如此）。由于我使用了同一个nginx对flv流进行转发，所有 FLV 流都来自同一个域名：https://172.16.10.124/prv/...，因此，最多只能同时建立 6 个 TCP 连接，也就最多播放 6 路视频，第 7 个及以后的请求会被排队阻塞，直到前面某个连接关闭或超时。

真是岂有此理。我于是在生产服务器增加了1个nginx（端口跟第一个nginx不同）做转发；播放时，将摄像头分成2组，一组播放用nginx1转发的地址，另一组播放nginx2转发的地址，果然9个都出来了。
