AD学习笔记-33 丝印位号的调整

大家好,我们来介绍丝印位号。针对元件装配,一般需要得出PCB的装配图,用于元件定位。

1、丝印调整原则和常规尺寸

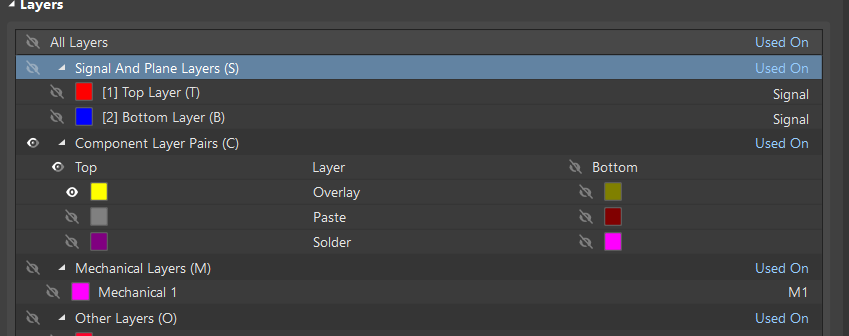

我们先按下l键,把所有层的显示去掉,然后把丝印层打开。

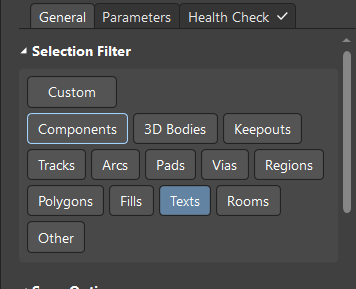

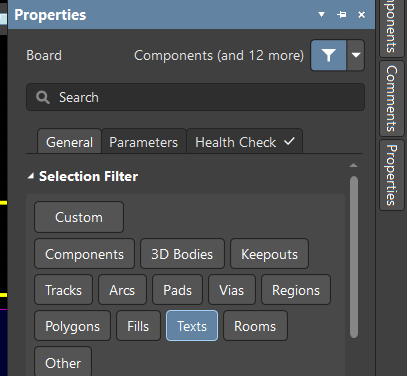

在properties中把text打开,避免拖动其他内容。

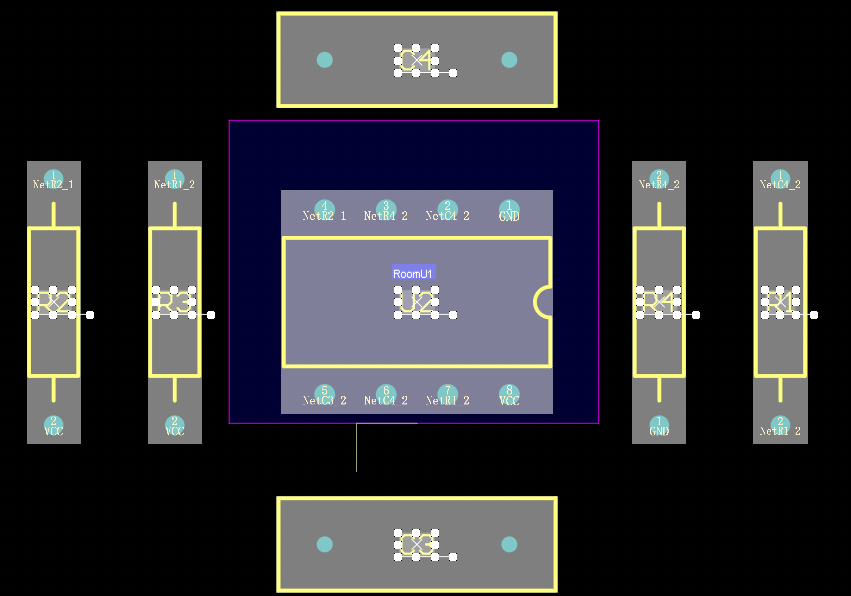

我们看到有些丝印位置比较乱,我们可以先把所有的丝印定位到器件中心,然后去调整。

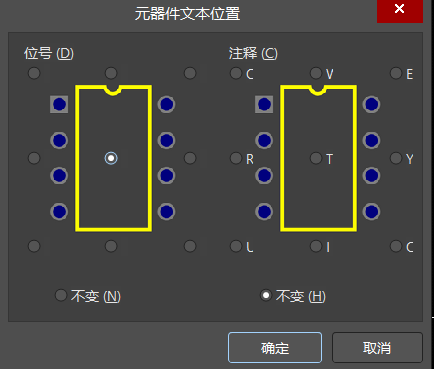

选中所有的器件,按下A、P快捷键。把丝印进行定位。

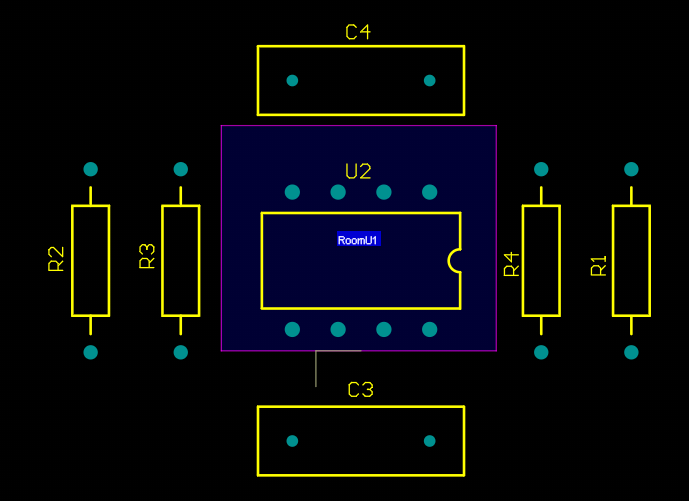

可以看到我们的丝印已经定位好了。

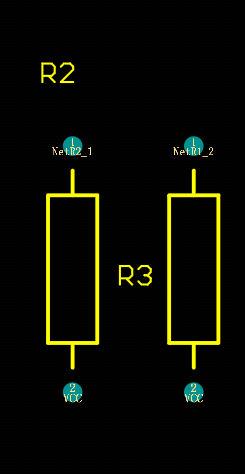

现在我们可以手动调整了,注意不要放到焊盘和阻焊上。

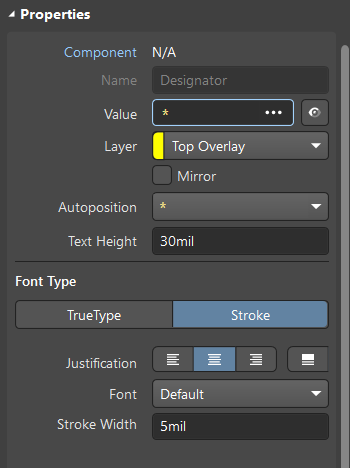

我们把文本进行筛选,同时进行全选操作,修改丝印尺寸。依次修改为30mil和5mil.

同时我们对丝印方向进行调整,确保只有向左和向上两个方向。
