一、网关
1、网关定义
网关（Gateway）又称网间连接器、协议转换器，是一种复杂的网络连接设备，在不同的网络环境中扮演着至关重要的角色。
网关是在采用不同体系结构或协议的网络之间进行通信时，用于连接、转换和管理数据传输的设备或软件程序。它工作在网络层（OSI 模型的第三层）及以上，能够理解不同网络协议的规则和格式，实现不同网络之间的互联互通。
2、主要功能
- 协议转换 ：这是网关最核心的功能。例如，在物联网中，传感器设备可能使用 LoRaWAN、ZigBee 等低功耗通信协议，而网络层通常基于 TCP/IP 协议。网关能够将 LoRaWAN 协议传输的数据转换为 TCP/IP 协议可识别的格式，反之亦然，从而让不同协议的设备可以进行通信。
- 数据处理与过滤：网关可以对传输的数据进行预处理，如数据清洗、格式转换、数据聚合等。比如，智能家居网关可以收集多个传感器（温度、湿度、光照等）的数据，将其整理后再发送到云端服务器，减少不必要的数据传输量，提高网络传输效率 。同时，网关还能根据预设规则对数据进行过滤，只允许符合特定条件的数据通过，增强网络安全性。
- 网络安全保障：网关充当网络的安全屏障，通过访问控制、身份认证、加密和解密等手段，保护内部网络免受外部非法访问和攻击。例如，企业网关可以阻止外部未经授权的设备访问企业内部网络，防止数据泄露和恶意软件入侵。
- 设备管理：在物联网场景中，网关可以对连接到它的各种设备进行管理和监控，包括设备的注册、配置、状态监测和故障诊断等。比如，智能家居网关能够实时查看各个智能设备（智能灯泡、智能门锁等）的工作状态，当设备出现故障时及时发出警报 。
- 路由选择：当有多个网络路径可供数据传输时，网关可以根据网络的负载情况、传输距离、带宽等因素，选择最优的路由路径，确保数据能够高效、稳定地传输。
3、常见应用场景
- 家庭网络：家庭网关通常集成了路由器、调制解调器等功能，它将家庭内部的 Wi-Fi 网络（如手机、电脑、智能电视等设备连接的网络）与外部的互联网连接起来，实现家庭设备的上网需求。同时，智能家居网关还能连接各种智能家居设备，实现设备之间的互联互通和远程控制。
- 工业物联网：在工业生产环境中，网关用于连接不同的工业设备（如传感器、执行器、PLC 等）和企业管理系统。它可以收集生产线上设备的运行数据，将这些数据上传到工业云平台进行分析和处理，帮助企业实现生产过程的优化、设备的预测性维护等。
- 车联网：车载网关可以连接车内不同的电子控制单元（ECU），如发动机控制模块、车身控制系统等，实现车内设备之间的数据共享和通信。同时，它还能将车辆的相关信息（如位置、速度、车况等）通过移动网络上传到云端，支持远程车辆监控、导航、紧急救援等服务。
- 智能建筑：智能建筑网关可以整合建筑内的各种系统，如照明系统、空调系统、安防系统等，实现对这些系统的集中管理和自动化控制，提高建筑的能源效率和安全性。
二、MQTT物联网网关实验
1、介绍
MQTT 物联网网关实验，是利用特定硬件（如 M5Stack CoreS3）结合 MQTT 协议，构建一个能在感知层设备（各类 传感器、执行器等）与网络层（MQTT 服务器所在的网络）之间，实现数据转发、协议转换、设备管理等功能的中间设备（网关）的实验。简单来说，网关就像一个 "翻译官" 和 "交通枢纽"，让不同的物联网设备能通过 MQTT 协议顺畅地进行数据交互。
2、实验要实现的功能
- 数据采集与上传：网关能够从连接的传感器（如温湿度传感器、光照传感器等）采集环境或设备数据，然后通过 MQTT 协议将这些数据发布到 MQTT 服务器，供远程客户端（如手机 APP、网页应用等）订阅和查看。
- 指令接收与执行：网关可以订阅 MQTT 服务器上特定的主题，当远程客户端向这些主题发布控制指令时，网关能接收指令，并根据指令控制连接的执行器（如 LED 灯、继电器等），实现对设备的远程操控。
- 协议转换（可选）：如果感知层设备使用的是其他通信协议（如 ZigBee、LoRa 等），网关可将这些协议的数据转换为 MQTT 协议数据，再进行上传，反之亦然，实现不同协议设备间的互联互通。
- 设备管理：对连接到网关的设备进行注册、状态监测、故障诊断等管理操作，例如监测传感器是否在线、是否正常工作等。
3、实验重难点
- 硬件连接与驱动适配
- 难点：不同的传感器、执行器模块可能有不同的接口（如 I2C、UART 等）和通信协议，需要正确连接硬件，并为这些外设编写或适配相应的驱动代码，确保硬件能被网关正常识别和控制。例如，在 M5Stack CoreS3 上连接 ENV 温湿度传感器，要确保 I2C 引脚配置正确，且能通过对应的库函数读取传感器数据。
- 重点：熟悉硬件的接口类型和通信时序，掌握相关外设驱动的编写方法，保证硬件层的数据采集和控制功能稳定。
- MQTT 连接与通信稳定性
- 难点：实现网关与 MQTT 服务器的稳定连接，包括处理网络波动、连接断开重连等情况。在网络环境不稳定时，要确保 MQTT 客户端能自动重新连接服务器，且不会丢失重要的发布或订阅消息。同时，要合理设置 MQTT 的 QoS（服务质量）等级，在消息可靠性和网络开销之间取得平衡。
- 重点：理解 MQTT 协议的连接机制、消息发布 / 订阅模式以及 QoS 机制，编写健壮的 MQTT 客户端代码，保证通信的稳定性和可靠性。
- 数据处理与并发控制
- 难点：网关需要同时处理数据采集、MQTT 通信、设备管理等多个任务，这涉及到并发或多任务处理。在资源有限的嵌入式设备（如 M5Stack CoreS3）上，如何高效地调度这些任务，避免任务阻塞，是一个难点。例如，在采集传感器数据的同时，要能及时响应 MQTT 服务器的指令，需要合理设计程序的任务结构，如使用定时器中断、多线程（若支持）或事件驱动等方式。
- 重点：掌握嵌入式系统中的多任务处理方法，设计高效的数据处理和任务调度逻辑，确保网关各功能模块能协同工作，不出现卡顿或响应不及时的情况。
- 安全性保障
- 难点：物联网网关作为连接感知层和网络层的关键设备，其安全性至关重要。需要考虑如何对 MQTT 通信进行加密（如使用 TLS/SSL）、对设备进行身份认证（如用户名 / 密码认证、客户端证书认证），防止非法设备接入和数据被窃听、篡改。
- 重点：了解物联网设备的安全威胁，掌握 MQTT 协议的安全机制，在实验中实现基本的安全防护措施，提高网关的安全性。
三、MQTT通信
1、MQTT 服务器和客户端的作用
- MQTT 服务器（MQTT Broker） ：是 MQTT 通信中的核心枢纽，负责接收、存储和转发客户端发布的消息。它就像一个邮局，各个 MQTT 客户端（比如传感器设备、控制终端等）可以向它 "寄信"（发布消息到特定主题 ），也可以从它那里 "取信"（订阅特定主题获取消息 ）。服务器管理着所有客户端的连接、订阅关系，确保消息能够准确地发送到订阅了相应主题的客户端。
- MQTT 客户端 ：是参与 MQTT 通信的终端设备或应用程序，包括发布消息的设备（如传感器，将采集到的数据发布到 MQTT 服务器 ）和订阅消息的设备（如手机 APP，订阅相关主题来获取传感器数据或发送控制指令 ） 。客户端通过与 MQTT 服务器建立连接，实现消息的发布和订阅操作。
四、M5Stack CoreS3 MQTT 物联网
1、实验概述

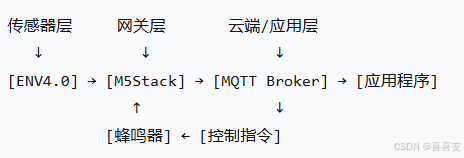

本实验将使用M5Stack CoreS3 作为核心，搭配温湿度传感器（ENV Unit） 和蜂鸣器，构建一个简单的 MQTT 物联网网关。该网关能够采集环境数据并发送到 MQTT 服务器，同时接收来自服务器的控制指令，实现对 蜂鸣器 的远程控制。
2、所需材料
- M5Stack CoreS3 开发板 ×1
- M5Stack ENV III Unit（温湿度传感器） ×1
- M5Stack LED Unit ×1
- USB Type-C 数据线 ×1
- 可用的 WiFi 网络
- MQTT 服务器（推荐使用公共服务器：test.mosquitto.org）
3、程序
（功能：通过发布主题控制蜂鸣器响和不响；每10s向服务器发布一次获取的环境数据，也可以通过按键发布环境数据）
主程序入口 (main)
├── 初始化阶段
│ ├── init_hardware() - 初始化传感器和蜂鸣器
│ │ ├── I2C总线初始化
│ │ ├── ENV4环境传感器初始化
│ │ └── 蜂鸣器(PWM)初始化
│ └── 网络连接
│ ├── connect_wifi() - WiFi连接
│ └── connect_mqtt() - MQTT连接和订阅
│
├── 主循环
│ ├── MQTT消息检查 (client.check_msg())
│ ├── 定时发布环境数据
│ └── 异常处理
│
└── 清理阶段
└── MQTT断开连接
python
"""
M5Stack Core S3 物联网网关程序
功能：读取环境传感器数据并通过MQTT发布，同时接收MQTT控制蜂鸣器
硬件：M5Stack Core S3 + ENV IV Unit (SHT40+QMP6988)
作者：基于micropython-lib MQTTClient修改
日期：2024-01-20
"""
import network # 网络模块，用于WiFi连接
import time # 时间模块，用于延时和时间戳
from umqtt.simple import MQTTClient # MQTT客户端库
from machine import Pin, I2C, PWM # 硬件控制模块
from unit import ENVUnit # M5Stack环境传感器单元库
import json # JSON数据格式处理
# ============================
# 配置区域
# ============================
# WiFi配置
WIFI_SSID = "填入你的wifi" # WiFi网络名称（SSID）
WIFI_PASSWORD = "填入你的wifi密码" # WiFi密码
# MQTT服务器配置
MQTT_SERVER = "test.mosquitto.org" # MQTT公共测试服务器地址
MQTT_PORT = 1883 # MQTT默认非加密端口
MQTT_CLIENT_ID = "m5stack_core_s3_gateway" # 客户端标识符（必须唯一）
MQTT_USER = "" # MQTT用户名（留空表示不需要认证）
MQTT_PASSWORD = "" # MQTT密码（留空）
# MQTT主题配置
MQTT_PUB_TOPIC = "m5stack/env/data" # 发布环境数据的主题
MQTT_SUB_TOPIC = "m5stack/buzzer/control" # 订阅蜂鸣器控制命令的主题
# ============================
# 全局变量
# ============================
buzzer_state = False # 蜂鸣器状态变量，True=开启，False=关闭
BUZZER_PIN = 9 # 蜂鸣器连接的GPIO引脚号（M5Stack Core S3）
buzzer = None # 蜂鸣器PWM对象，将在init_hardware()中初始化
# ============================
# 硬件初始化函数
# ============================
def init_hardware():
"""
初始化所有硬件设备
功能：
1. 初始化I2C总线用于连接环境传感器
2. 初始化环境传感器（ENV IV Unit）
3. 初始化蜂鸣器为PWM控制模式
4. 测试传感器读取，确认硬件正常
返回：
env4_0: 初始化好的环境传感器对象
"""
global buzzer # 声明使用全局的buzzer变量，以便在函数内修改
# 初始化I2C0总线
# scl=引脚1，sda=引脚2，频率100kHz
i2c0 = I2C(0, scl=Pin(1), sda=Pin(2), freq=100000)
# 初始化ENV IV环境传感器单元
# type=4表示ENV IV型号（SHT40温湿度传感器 + QMP6988气压传感器）
env4_0 = ENVUnit(i2c=i2c0, type=4)
# 初始化蜂鸣器为PWM控制
# 引脚9，频率4000Hz，初始占空比0（关闭）
buzzer = PWM(Pin(BUZZER_PIN), freq=4000, duty=0)
# 打印I2C总线上的设备地址（用于调试）
print("I2C设备地址:", i2c0.scan())
# 测试读取传感器数据（用于验证硬件连接）
print("温度测试:", env4_0.read_temperature())
print("气压测试:", env4_0.read_pressure())
print("湿度测试:", env4_0.read_humidity())
return env4_0 # 返回传感器对象供后续使用
# ============================
# 网络连接函数
# ============================
def connect_wifi():
"""
连接WiFi网络
功能：
1. 激活WLAN站点模式
2. 连接到指定的WiFi网络
3. 等待连接成功
4. 打印分配的IP地址
返回：
ip: 分配到的本地IP地址
"""
# 创建WLAN对象，设置为站点模式（STA_IF表示作为客户端连接路由器）
wlan = network.WLAN(network.STA_IF)
# 激活WLAN接口
wlan.active(True)
# 如果尚未连接，则尝试连接
if not wlan.isconnected():
print(f"正在连接WiFi：{WIFI_SSID}")
# 发起连接请求
wlan.connect(WIFI_SSID, WIFI_PASSWORD)
# 等待连接成功，最多等待约10秒
timeout = 20 # 20个循环，每个0.5秒，共10秒
while not wlan.isconnected() and timeout > 0:
time.sleep(0.5)
print(".", end="") # 打印进度点
timeout -= 1
if timeout == 0:
print("\nWiFi连接超时！")
return None
# 获取并打印IP地址
ip = wlan.ifconfig()[0] # ifconfig返回[IP, 子网掩码, 网关, DNS]
print(f"\nWiFi已连接，IP地址: {ip}")
return ip
# ============================
# MQTT回调函数
# ============================
def mqtt_callback(topic, msg):
"""
MQTT消息接收回调函数
功能：
1. 解码收到的主题和消息
2. 根据主题处理不同类型的消息
3. 控制蜂鸣器的开关
参数：
topic: 收到的主题（字节类型）
msg: 收到的消息（字节类型）
"""
global buzzer_state, buzzer # 使用全局变量
# 将字节类型的主题和消息解码为字符串
topic_str = topic.decode('utf-8')
msg_str = msg.decode('utf-8')
print(f"收到MQTT消息：主题={topic_str}, 消息={msg_str}")
# 检查是否为蜂鸣器控制主题
if topic_str == MQTT_SUB_TOPIC:
if msg_str == "on":
# 开启蜂鸣器：设置PWM占空比为30（0-1023范围）
buzzer.duty(30)
buzzer_state = True
print("蜂鸣器已开启")
elif msg_str == "off":
# 关闭蜂鸣器：设置PWM占空比为0
buzzer.duty(0)
buzzer_state = False
print("蜂鸣器已关闭")
else:
print(f"未知的控制命令: {msg_str}")
# ============================
# MQTT连接函数
# ============================
def connect_mqtt():
"""
连接MQTT服务器并订阅主题
功能：
1. 创建MQTT客户端实例
2. 设置消息回调函数
3. 连接到MQTT服务器
4. 订阅感兴趣的主题
返回：
client: 连接成功的MQTT客户端对象，失败则返回None
"""
# 创建MQTT客户端实例
# 参数：客户端ID，服务器地址，端口，用户名，密码
client = MQTTClient(MQTT_CLIENT_ID, MQTT_SERVER, MQTT_PORT,
MQTT_USER, MQTT_PASSWORD)
# 设置消息回调函数
client.set_callback(mqtt_callback)
try:
# 连接到MQTT服务器
client.connect()
# 订阅蜂鸣器控制主题
client.subscribe(MQTT_SUB_TOPIC)
print(f"已成功连接到MQTT服务器：{MQTT_SERVER}:{MQTT_PORT}")
print(f"已订阅主题：{MQTT_SUB_TOPIC}")
return client
except Exception as e:
# 连接失败的处理
print(f"MQTT连接失败：{e}")
print("请检查：")
print("1. 网络连接是否正常")
print("2. MQTT服务器地址是否正确")
print("3. 防火墙设置是否允许1883端口")
return None
# ============================
# 数据发布函数
# ============================
def publish_env_data(client, sensor):
"""
读取环境传感器数据并发布到MQTT
功能：
1. 从传感器读取温度、湿度、气压
2. 将数据格式化为JSON字符串
3. 通过MQTT发布到指定主题
参数：
client: MQTT客户端对象
sensor: 环境传感器对象
返回：
bool: 发布成功返回True，失败返回False
"""
try:
# 读取传感器数据
temp = sensor.read_temperature() # 温度（摄氏度）
humi = sensor.read_humidity() # 湿度（百分比）
pres = sensor.read_pressure() # 气压（百帕）
# 构建JSON格式数据
data = {
"temperature": round(temp, 2), # 保留两位小数
"humidity": round(humi, 2),
"pressure": round(pres, 2),
"timestamp": time.time() # 当前时间戳
}
# 将字典转换为JSON字符串
data_str = json.dumps(data)
# 发布到MQTT主题
client.publish(MQTT_PUB_TOPIC, data_str)
# 打印数据到控制台（用于调试）
print(f"传感器数据 -> 温度: {temp:.2f}°C, 湿度: {humi:.2f}%, 气压: {pres:.2f}hPa")
print(f"数据已发送到主题: {MQTT_PUB_TOPIC}")
return True
except Exception as e:
# 发布失败的处理
print(f"发布数据失败：{e}")
print("可能的原因：传感器读取失败或MQTT连接断开")
return False
# ============================
# 主函数
# ============================
def main():
"""
主程序入口
程序流程：
1. 初始化硬件
2. 连接WiFi
3. 连接MQTT服务器
4. 进入主循环：
a. 检查并处理MQTT消息
b. 定期发布环境数据
c. 支持按键强制发布（需要定义buttonA）
"""
print("=" * 50)
print("M5Stack Core S3 物联网网关启动")
print("=" * 50)
# 1. 初始化硬件
print("\n[步骤1] 初始化硬件...")
env4_0 = init_hardware() # 初始化硬件，蜂鸣器已在init_hardware中通过全局变量设置
print("硬件初始化完成")
# 2. 连接WiFi
print("\n[步骤2] 连接WiFi...")
ip = connect_wifi()
if ip is None:
print("WiFi连接失败，程序退出")
return
# 3. 连接MQTT服务器
print("\n[步骤3] 连接MQTT服务器...")
client = connect_mqtt()
if not client:
print("无法连接到MQTT服务器，程序退出")
return
try:
print("\n[步骤4] 进入主循环...")
print("- 每10秒自动发布一次环境数据")
print("- 接收主题 '{}' 控制蜂鸣器".format(MQTT_SUB_TOPIC))
print("- 按Ctrl+C退出程序\n")
# 定时发布变量
last_publish_time = 0 # 上次发布时间
publish_interval = 10 # 发布间隔（秒）
# 主循环
while True:
# 检查并处理MQTT消息（非阻塞）
client.check_msg()
# 定时发布环境数据
current_time = time.time()
if current_time - last_publish_time >= publish_interval:
if publish_env_data(client, env4_0):
last_publish_time = current_time
# 注意：原代码中的buttonA.wasPressed()需要buttonA对象的定义
# 如果需要按键功能，需要先初始化buttonA，例如：
# from m5stack import buttonA
# 或使用：
# buttonA = Pin(39, Pin.IN, Pin.PULL_UP) # 示例引脚，请根据实际硬件调整
# 短暂延时，降低CPU使用率
time.sleep(0.1)
except KeyboardInterrupt:
# 用户按Ctrl+C中断程序
print("\n程序被用户中断")
except Exception as e:
# 其他异常处理
print(f"\n发生未预期错误：{e}")
import traceback
traceback.print_exc() # 打印完整的错误堆栈
finally:
# 清理资源
print("\n[清理] 断开MQTT连接...")
client.disconnect()
print("程序结束")
# ============================
# 程序入口
# ============================
if __name__ == "__main__":
"""
程序执行入口
当直接运行此脚本时，执行main()函数
如果此脚本被导入为模块，则不执行
"""
main()4、注：下面是这个MQTTClient的代码和注释（from umqtt.simple import MQTTClient）。
python
# SPDX-FileCopyrightText: Copyright (c) 2013-2014 micropython-lib contributors
#
# SPDX-License-Identifier: MIT
import socket
import struct
class MQTTException(Exception):
"""MQTT异常类，继承自Python的Exception基类"""
pass
class MQTTClient:
"""MQTT客户端类，实现MQTT协议的基本功能"""
def __init__(
self,
client_id, # 客户端标识符，每个客户端必须唯一
server, # MQTT服务器地址/域名
port=0, # 服务器端口，默认为0会自动选择(SSL:8883, 非SSL:1883)
user=None, # 用户名（用于认证）
password=None, # 密码（用于认证）
keepalive=0, # 心跳间隔（秒），0表示不使用心跳
ssl=False, # 是否使用SSL/TLS加密连接
ssl_params={}, # SSL参数字典，传递给ssl.wrap_socket()
):
"""
初始化MQTT客户端实例
参数说明：
- client_id: 客户端ID，服务器用此标识客户端，必须唯一
- server: MQTT代理服务器地址
- port: 连接端口，默认为0时根据ssl标志自动选择
- user: 认证用户名（可选）
- password: 认证密码（可选）
- keepalive: 心跳包发送间隔，保持连接活跃
- ssl: 是否启用SSL/TLS安全连接
- ssl_params: SSL配置参数字典
"""
if port == 0:
port = 8883 if ssl else 1883 # 默认端口：SSL用8883，非SSL用1883
# 客户端属性初始化
self.client_id = client_id # 客户端标识符
self.sock = None # socket连接对象
self.server = server # 服务器地址
self.port = port # 服务器端口
self.ssl = ssl # SSL标志
self.ssl_params = ssl_params # SSL参数
self.pid = 0 # 报文标识符（用于QoS>0的消息）
self.cb = None # 消息回调函数
self.user = user # 用户名
self.pswd = password # 密码
self.keepalive = keepalive # 心跳间隔
self.lw_topic = None # 遗愿主题（Last Will Topic）
self.lw_msg = None # 遗愿消息（Last Will Message）
self.lw_qos = 0 # 遗愿消息的QoS等级
self.lw_retain = False # 遗愿消息是否保留
def _send_str(self, s):
"""
内部方法：发送字符串到socket
MQTT协议要求字符串前要有2字节的长度前缀
参数：s - 要发送的字符串
"""
self.sock.write(struct.pack("!H", len(s))) # 打包字符串长度为2字节（大端序）
self.sock.write(s) # 写入字符串数据
def _recv_len(self):
"""
内部方法：接收可变长度编码
MQTT协议使用可变长度编码：
- 每个字节低7位存储数据
- 最高位为1表示还有后续字节，为0表示结束
返回：解码后的长度值
"""
n = 0 # 存储最终长度值
sh = 0 # 移位计数器
while 1:
b = self.sock.read(1)[0] # 读取1字节
n |= (b & 0x7F) << sh # 取低7位并左移
if not b & 0x80: # 检查最高位是否为0（结束标志）
return n # 返回解码后的长度
sh += 7 # 准备处理下一个字节
def set_callback(self, f):
"""
设置消息接收回调函数
参数：f - 回调函数，格式应为 f(topic, message)
当接收到订阅的消息时自动调用
"""
self.cb = f
def set_last_will(self, topic, msg, retain=False, qos=0):
"""
设置遗愿（Last Will）消息
遗愿消息：当客户端异常断开时，服务器会发布此消息
参数：
- topic: 遗愿消息发布的主题
- msg: 遗愿消息内容
- retain: 是否保留消息（新订阅者能收到）
- qos: 服务质量等级（0,1,2）
"""
assert 0 <= qos <= 2 # QoS必须在0-2范围内
assert topic # 主题不能为空
self.lw_topic = topic # 存储遗愿主题
self.lw_msg = msg # 存储遗愿消息
self.lw_qos = qos # 存储QoS等级
self.lw_retain = retain # 存储保留标志
def connect(self, clean_session=True):
"""
连接到MQTT服务器
参数：clean_session - 是否清理会话
True: 创建新会话，不保留之前的订阅
False: 恢复之前的会话（需要服务器支持）
返回：session_present - 是否恢复了之前的会话
"""
# 创建socket连接
self.sock = socket.socket()
addr = socket.getaddrinfo(self.server, self.port)[0][-1]
self.sock.connect(addr)
# 如果需要SSL，包装socket
if self.ssl:
import ssl
self.sock = ssl.wrap_socket(self.sock, **self.ssl_params)
# 构建CONNECT报文
premsg = bytearray(b"\x10\0\0\0\0\0") # 固定报头：CONNECT命令 + 预留长度位
msg = bytearray(b"\x04MQTT\x04\x02\0\0") # 可变报头：协议名+版本+标志+心跳
# 计算剩余长度
sz = 10 + 2 + len(self.client_id) # 基础长度：协议头+客户端ID
# 设置清理会话标志
msg[6] = clean_session << 1
# 如果有用户名密码，设置标志位并增加长度
if self.user is not None:
sz += 2 + len(self.user) + 2 + len(self.pswd)
msg[6] |= 0xC0 # 设置用户名和密码标志位
# 设置心跳间隔
if self.keepalive:
assert self.keepalive < 65536 # 心跳间隔必须小于65536
msg[7] |= self.keepalive >> 8 # 高字节
msg[8] |= self.keepalive & 0x00FF # 低字节
# 如果有遗愿消息，设置标志位并增加长度
if self.lw_topic:
sz += 2 + len(self.lw_topic) + 2 + len(self.lw_msg)
msg[6] |= 0x4 | (self.lw_qos & 0x1) << 3 | (self.lw_qos & 0x2) << 3
msg[6] |= self.lw_retain << 5
# 编码剩余长度（可变长度编码）
i = 1
while sz > 0x7F:
premsg[i] = (sz & 0x7F) | 0x80 # 设置最高位表示还有后续字节
sz >>= 7 # 右移7位处理下一个字节
i += 1
premsg[i] = sz # 最后一个字节最高位为0
# 发送CONNECT报文
self.sock.write(premsg, i + 2) # 写入固定报头
self.sock.write(msg) # 写入可变报头
self._send_str(self.client_id) # 写入客户端ID
# 写入遗愿消息（如果有）
if self.lw_topic:
self._send_str(self.lw_topic)
self._send_str(self.lw_msg)
# 写入用户名密码（如果有）
if self.user is not None:
self._send_str(self.user)
self._send_str(self.pswd)
# 读取CONNACK响应
resp = self.sock.read(4)
assert resp[0] == 0x20 and resp[1] == 0x02 # 确认是CONNACK报文
# 检查返回码
if resp[3] != 0:
raise MQTTException(resp[3]) # 连接失败，抛出异常
# 返回会话是否已存在
return resp[2] & 1 # 位0表示session present
def disconnect(self):
"""断开与MQTT服务器的连接"""
self.sock.write(b"\xe0\0") # DISCONNECT报文
self.sock.close() # 关闭socket
def ping(self):
"""发送PINGREQ心跳请求包"""
self.sock.write(b"\xc0\0") # PINGREQ报文
def isconnected(self):
"""
检查是否仍然连接
尝试发送PINGREQ，通过是否成功写入判断连接状态
返回：布尔值，True表示连接正常
"""
try:
return self.sock.write(b"\xc0\0") == 2 # 尝试发送PINGREQ
except OSError: # 发生异常表示连接已断开
return False
def publish(self, topic, msg, retain=False, qos=0):
"""
发布消息到指定主题
参数：
- topic: 发布主题
- msg: 消息内容
- retain: 是否保留消息
- qos: 服务质量等级（0,1,2）
注意：QoS 2尚未完全实现
"""
# 构建PUBLISH报文固定报头
pkt = bytearray(b"\x30\0\0\0") # PUBLISH报文基础
pkt[0] |= qos << 1 | retain # 设置QoS和保留标志
# 计算剩余长度
sz = 2 + len(topic) + len(msg) # 主题长度+主题+消息
if qos > 0:
sz += 2 # QoS>0需要报文标识符
assert sz < 2097152 # 确保消息长度不超过协议限制
# 编码剩余长度
i = 1
while sz > 0x7F:
pkt[i] = (sz & 0x7F) | 0x80
sz >>= 7
i += 1
pkt[i] = sz
# 发送固定报头
self.sock.write(pkt, i + 1)
# 发送主题
self._send_str(topic)
# 发送报文标识符（QoS>0时需要）
if qos > 0:
self.pid += 1 # 递增报文标识符
pid = self.pid
struct.pack_into("!H", pkt, 0, pid) # 打包标识符
self.sock.write(pkt, 2)
# 发送消息内容
self.sock.write(msg)
# QoS 1: 等待PUBACK确认
if qos == 1:
while 1:
op = self.wait_msg() # 等待消息
if op == 0x40: # PUBACK报文
sz = self.sock.read(1)
assert sz == b"\x02" # 剩余长度应为2
rcv_pid = self.sock.read(2)
rcv_pid = rcv_pid[0] << 8 | rcv_pid[1]
if pid == rcv_pid: # 确认是期望的报文
return
# QoS 2: 尚未实现
elif qos == 2:
assert 0 # QoS 2 not supported
def subscribe(self, topic, qos=0):
"""
订阅主题
参数：
- topic: 要订阅的主题
- qos: 请求的QoS等级
注意：必须先设置回调函数（通过set_callback）
"""
assert self.cb is not None, "Subscribe callback is not set"
# 构建SUBSCRIBE报文
pkt = bytearray(b"\x82\0\0\0") # SUBSCRIBE报文基础
self.pid += 1 # 递增报文标识符
# 计算剩余长度并打包
struct.pack_into("!BH", pkt, 1, 2 + 2 + len(topic) + 1, self.pid)
# 发送SUBSCRIBE报文
self.sock.write(pkt)
self._send_str(topic) # 发送主题
self.sock.write(qos.to_bytes(1, "little")) # 发送QoS
# 等待SUBACK确认
while 1:
op = self.wait_msg() # 等待消息
if op == 0x90: # SUBACK报文
resp = self.sock.read(4) # 读取SUBACK
# 验证报文标识符匹配
assert resp[1] == pkt[2] and resp[2] == pkt[3]
if resp[3] == 0x80: # 订阅失败
raise MQTTException(resp[3])
return
def wait_msg(self):
"""
等待并处理单个MQTT消息
工作流程：
1. 读取报文类型
2. 如果是PINGRESP，忽略
3. 如果是PUBLISH，传递给回调函数
4. 根据QoS发送确认
返回：报文类型（如果不是PUBLISH）
"""
res = self.sock.read(1) # 读取第一个字节（报文类型）
self.sock.setblocking(True) # 设置为阻塞模式
if res is None: # 无数据
return None
if res == b"": # 连接关闭
raise OSError(-1)
# 处理PINGRESP（心跳响应）
if res == b"\xd0": # PINGRESP报文
sz = self.sock.read(1)[0]
assert sz == 0 # PINGRESP剩余长度应为0
return None
op = res[0] # 报文类型
# 处理PUBLISH报文
if op & 0xF0 != 0x30: # 如果不是PUBLISH报文
return op # 返回报文类型
# 读取剩余长度
sz = self._recv_len()
# 读取主题长度和主题
topic_len = self.sock.read(2)
topic_len = (topic_len[0] << 8) | topic_len[1]
topic = self.sock.read(topic_len)
sz -= topic_len + 2
# 读取报文标识符（QoS>0时）
if op & 6: # QoS>0
pid = self.sock.read(2)
pid = pid[0] << 8 | pid[1]
sz -= 2
# 读取消息内容
msg = self.sock.read(sz)
# 调用回调函数处理消息
self.cb(topic, msg)
# 根据QoS发送确认
if op & 6 == 2: # QoS 1
pkt = bytearray(b"\x40\x02\0\0") # PUBACK报文
struct.pack_into("!H", pkt, 2, pid) # 打包报文标识符
self.sock.write(pkt)
elif op & 6 == 4: # QoS 2（未实现）
assert 0
return op
def check_msg(self):
"""
检查是否有待处理消息
与wait_msg()的区别：
- 非阻塞模式：如果没有数据立即返回
- 有数据时调用wait_msg()处理
返回：报文类型或None
"""
self.sock.setblocking(False) # 设置为非阻塞模式
return self.wait_msg() # 尝试读取消息5、可通过下面这些指令来发布和订阅相关主题、数据。

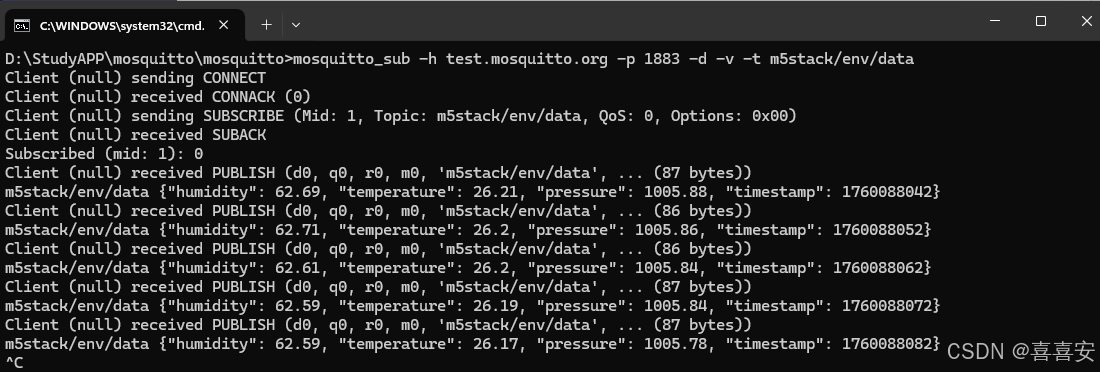

a. 订阅环境数据
b. 发布蜂鸣器控制的信息，当是"on"时，打开蜂鸣器；当是"off"时，关闭蜂鸣器。
五、总结
在代码中，网关（Gateway）的角色主要体现在两个方面：
-
它从传感器（环境传感器ENV4.0）读取数据，并将这些数据通过MQTT发布到云端（或MQTT服务器），这是数据上传（上行）的过程。
-
它订阅了MQTT主题（MQTT_SUB_TOPIC）来接收控制命令（例如控制蜂鸣器），这是指令下发（下行）的过程。
因此，这个程序作为一个网关，连接了本地传感器（环境传感器、蜂鸣器）和远程的MQTT服务器（云端），实现了数据的双向传输。
但是，从严格意义上讲，这个程序更偏向于一个具有MQTT通信能力的传感器节点（或执行器节点）。通常，网关会连接多个传感器或设备，并聚合它们的数据，同时可能进行一些协议转换。在这个例子中，它只连接了一个环境传感器和一个蜂鸣器，所以可以看作是一个简单的网关。
如果要体现更复杂的网关功能，可能会包括：
-
连接多个传感器（如温度、湿度、光照等）
-
聚合多个传感器的数据并一次性发布
-
实现本地决策（如根据温度自动控制蜂鸣器）
-
支持多种协议（如同时支持MQTT和HTTP）
但是，当前代码已经具备了网关的基本特征：即从传感器采集数据并上传到云，同时从云接收控制命令并控制本地设备。
所以，在代码中，网关的体现主要在：
-
init_hardware() 初始化了传感器和蜂鸣器，这是连接本地设备。
-
connect_wifi() 和 connect_mqtt() 连接到远程服务器，这是连接云端。
-
在主循环中，定期发布传感器数据（上行）并检查来自云端的控制消息（下行）。
因此，我们可以将这个程序称为一个简单的物联网网关。
六、留言
如有错误，敬请指正。
