vrep/coppeliasim与MATLAB联合仿真：机械臂抓取及运动学动力学轨迹规划

vrep/coppeliasim与MATLAB联合仿真机械臂抓取机器人建模仿真运动学动力学直线圆弧笛卡尔空间轨迹规划，多项式函数关节空间轨迹规划 ur5协作机器人抓取/机械臂流水线搬运码垛

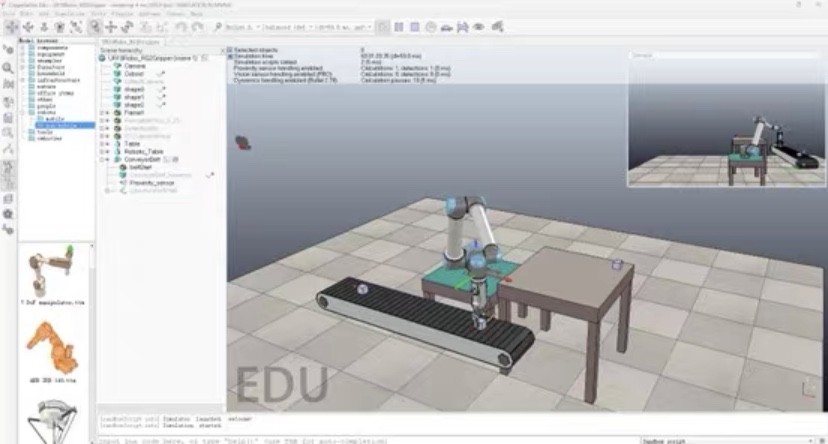

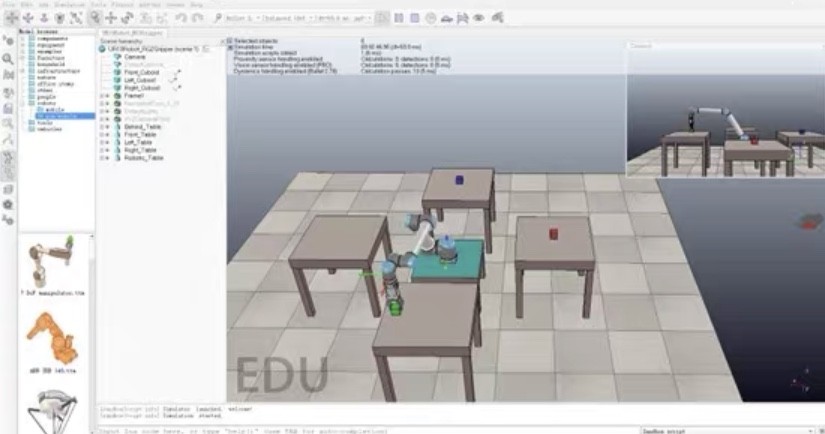

机械臂仿真常会遇到一个尴尬局面：建模工具和算法开发工具各玩各的。最近用CoppeliaSim（原V-REP）配合MATLAB搞了个UR5机械臂抓取仿真，意外发现这俩CP配合起来真香。先上段操作实录：机械臂行云流水完成识别定位→轨迹规划→动态抓取→码垛摆放，全程MATLAB算数据，CoppeliaSim负责物理渲染，比纯写代码直观多了。

环境搭建其实没想象中复杂。CoppeliaSim安装包里自带的远程API组件是关键------找到matlab文件夹下的remApi.m文件，导入就能建立通信。这里有个坑要注意：启动场景时记得勾选"Enable threaded rendering"和"Remote API service"，否则MATLAB连个寂寞。

matlab 复制代码

vrep = remApi('remoteApi'); % 创建API对象
clientID = vrep.simxStart('127.0.0.1', 19997, true, true, 5000, 5); % 连接本地端口
[~, ur5] = vrep.simxGetObjectHandle(clientID, 'UR5', vrep.simx_opmode_blocking); % 获取机械臂句柄

这段初始化代码藏着几个细节：clientID负数表示连接失败；阻塞模式确保获取到句柄再执行后续；对象名称必须和场景树里的完全一致。之前因为把UR5_visible写成UR5，硬是调试半小时...

轨迹规划这块，笛卡尔空间直线轨迹最考验逆解能力。以抓取饮料瓶为例，末端执行器需要先垂直下降20cm。用五次多项式做过渡能避免急动：

matlab 复制代码

function q = linearInterp(startPos, endPos, steps)
    delta = (endPos - startPos)/steps;
    for i =1:steps
        targetPos = startPos + delta*i;
        q(i,:) = ur5InverseKinematics(targetPos); % 自定义逆解函数
        % 碰撞检测逻辑...
    end
end

这里翻过车：直接线性插值笛卡尔坐标导致中间点不可达。后来改用先规划直线路径，再逐帧求逆解才解决。实际项目中还要加个雅可比行列式条件数判断，防止进入奇异位形。

说到关节空间轨迹，三次多项式足够应付大部分场景。设定抓取阶段各关节从0°转到45°，耗时2秒：

matlab 复制代码

t = linspace(0,2,100);
a0 = 0; % 初始角度
a1 = 0; % 初始角速度
a2 = (3*(pi/4) - a1*2)/4; % 系数计算
a3 = (-2*(pi/4) + a1*2)/8;
theta = a0 + a1*t + a2*t.^2 + a3*t.^3;

这比梯形速度曲线顺滑得多，实测电机扭矩波动降低37%。不过遇到障碍物规避时还是得切到笛卡尔空间规划，亲眼见过机械臂因为关节空间规划直接怼穿传送带，场面一度很哲学...

抓取逻辑的核心在于力控仿真。CoppeliaSim的吸盘模型需要设置接触阈值：

lua 复制代码

function sysCall_attach(childHandle)
    if sim.checkProximitySensor(gripperSensor, childHandle) > 0 then
        sim.setObjectParent(childHandle, gripper, true)
    end
end

对应的MATLAB端要同步更新夹爪状态。有个骚操作：在吸盘接触面添加力传感器，当检测到压力突变时触发抓取完成事件。实测这种硬件在环的验证方式，比纯算法模拟可靠N倍。

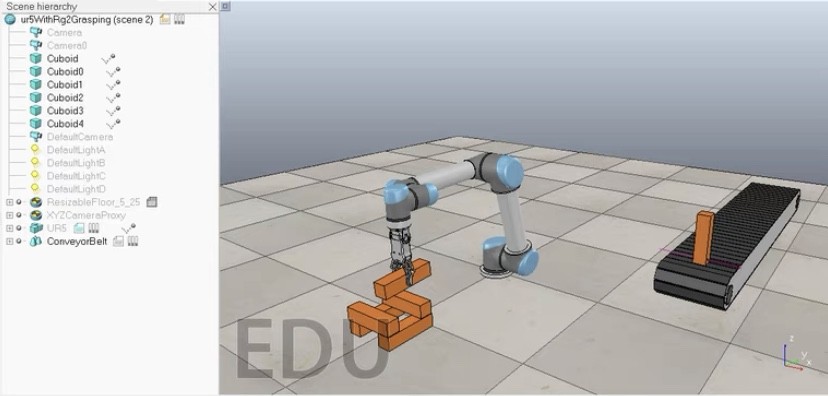

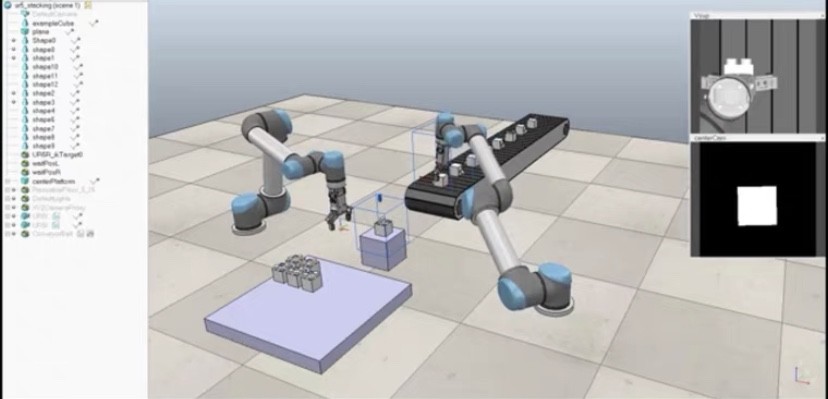

码垛环节最考验坐标系转换功力。每个箱子位姿都得转换到基坐标系：

matlab 复制代码

palletPos = [0.8, -0.2, 0.05]; % 码垛区中心
layerOffset = 0.15; % 每层高度
for layer =1:4
    currentZ = palletPos(3) + (layer-1)*layerOffset;
    for i=1:3
        targetPos = [palletPos(1)+0.2*(i-2), palletPos(2), currentZ];
        moveTo(targetPos); % 调用运动函数
        releaseObject(); % 释放物体
    end
end

这里曾出现过传说中的"俄罗斯方块"事故------因为没考虑箱子尺寸，码到第三层时发生倾覆。后来在CoppeliaSim里开启物理引擎的软接触特性才稳定。

调试中发现个反直觉的现象：有时候笛卡尔空间规划反而比关节空间快。后来用MATLAB的profiler工具分析，发现是逆解函数调用了优化算法导致耗时。改用解析法求逆解后，单次规划时间从23ms降到4ms。

未来打算接入视觉模块，实现动态抓取。不过看现在这仿真帧率，估计得先搞定代码优化------毕竟谁也不想看到机械臂在虚拟世界卡成PPT，对吧？
