记录目的：因为工程需要将Cadence工程的.DSN（原理图文件）和.brd文件（PCB文件）转换为AD工程的原理图和pcb图，所以记录一下转换的步骤。
目录
[安装了Cadence Allegro之后的操作：](#安装了Cadence Allegro之后的操作：)
[3.1 PCB库的提取](#3.1 PCB库的提取)
1.DSN导入AD中
导入成功后，新生成的工程里面包含所用器件的原理图库。
打开 Altium Designer，点击左上角菜单 File -> Import Wizard（导入向导）。
在弹出的欢迎界面点击 Next。
在 "Select Type of Files to Import" 列表中，找到并选择 OrCAD Designs and Libraries Files（注意：不要选成 Allegro Design Files，那是转 PCB 的）。点击 Next。

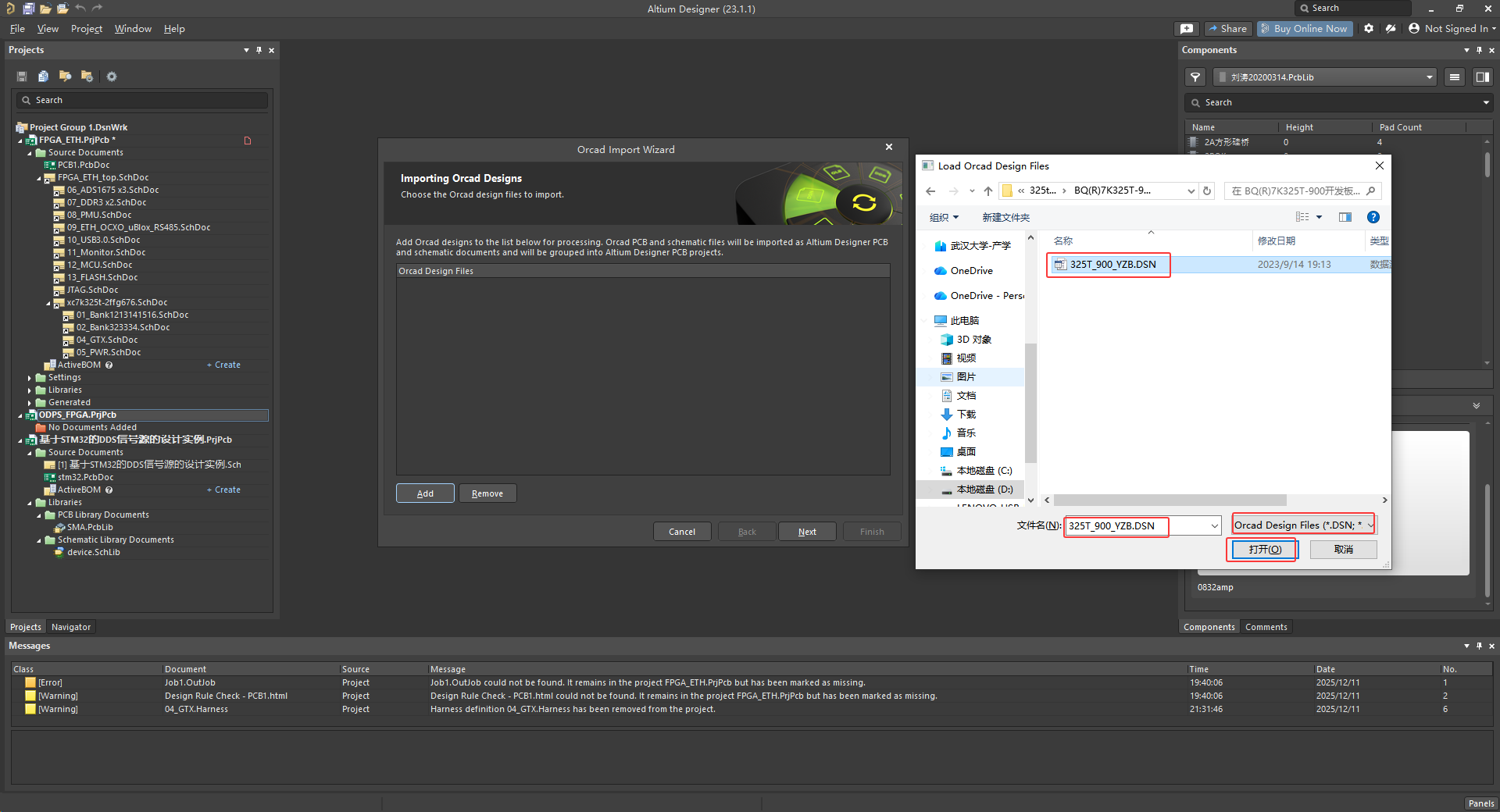

添加文件：点击 Add... 按钮。
在文件类型下拉框中，选择 OrCAD Design Files (*.dsn)。找到并选中你的 .dsn 文件。
点击 Next 继续。

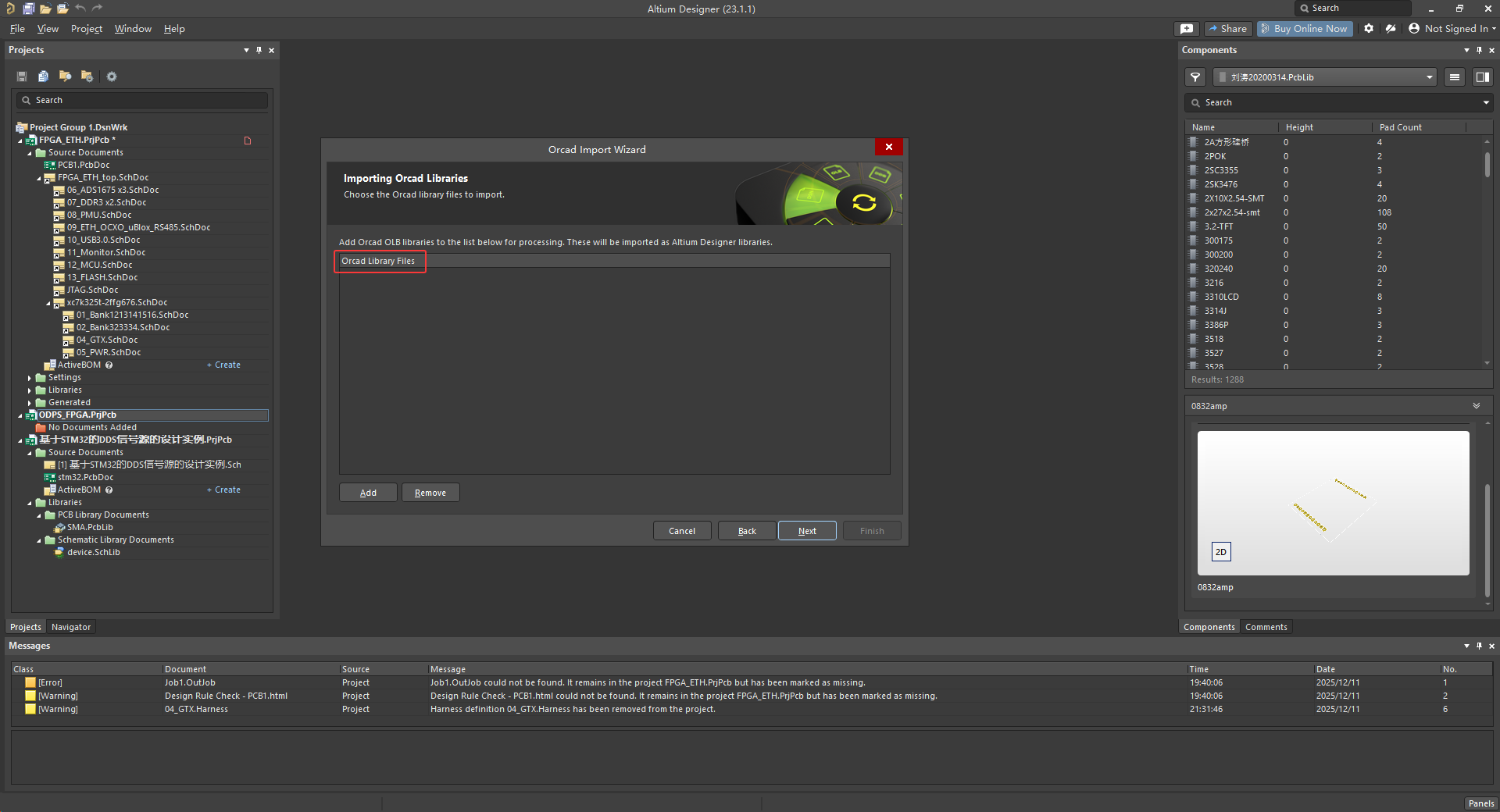

(如果你有独立的 .olb 库文件，也可以在这里添加，文件类型选 OrCAD Library Files)。

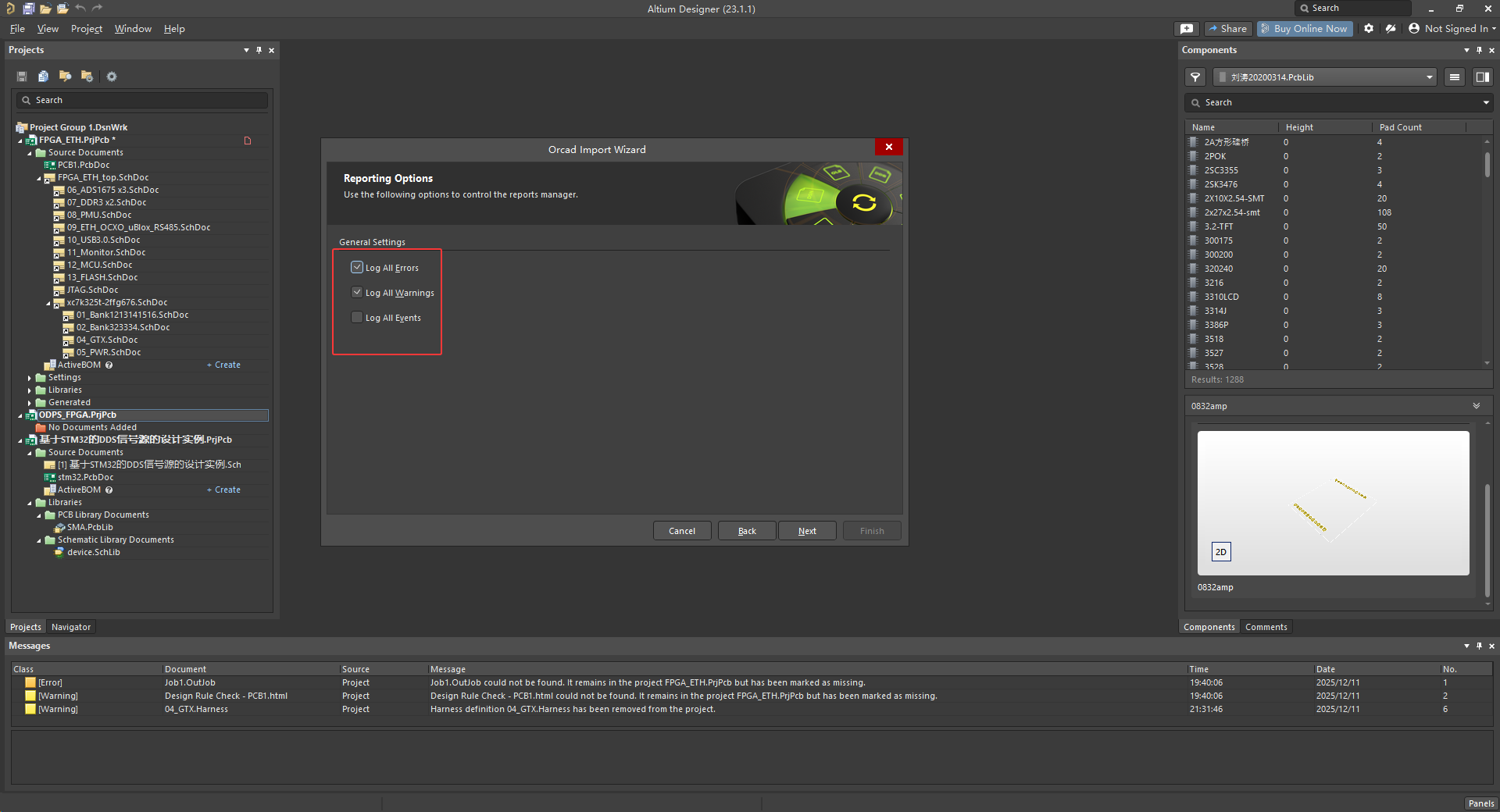

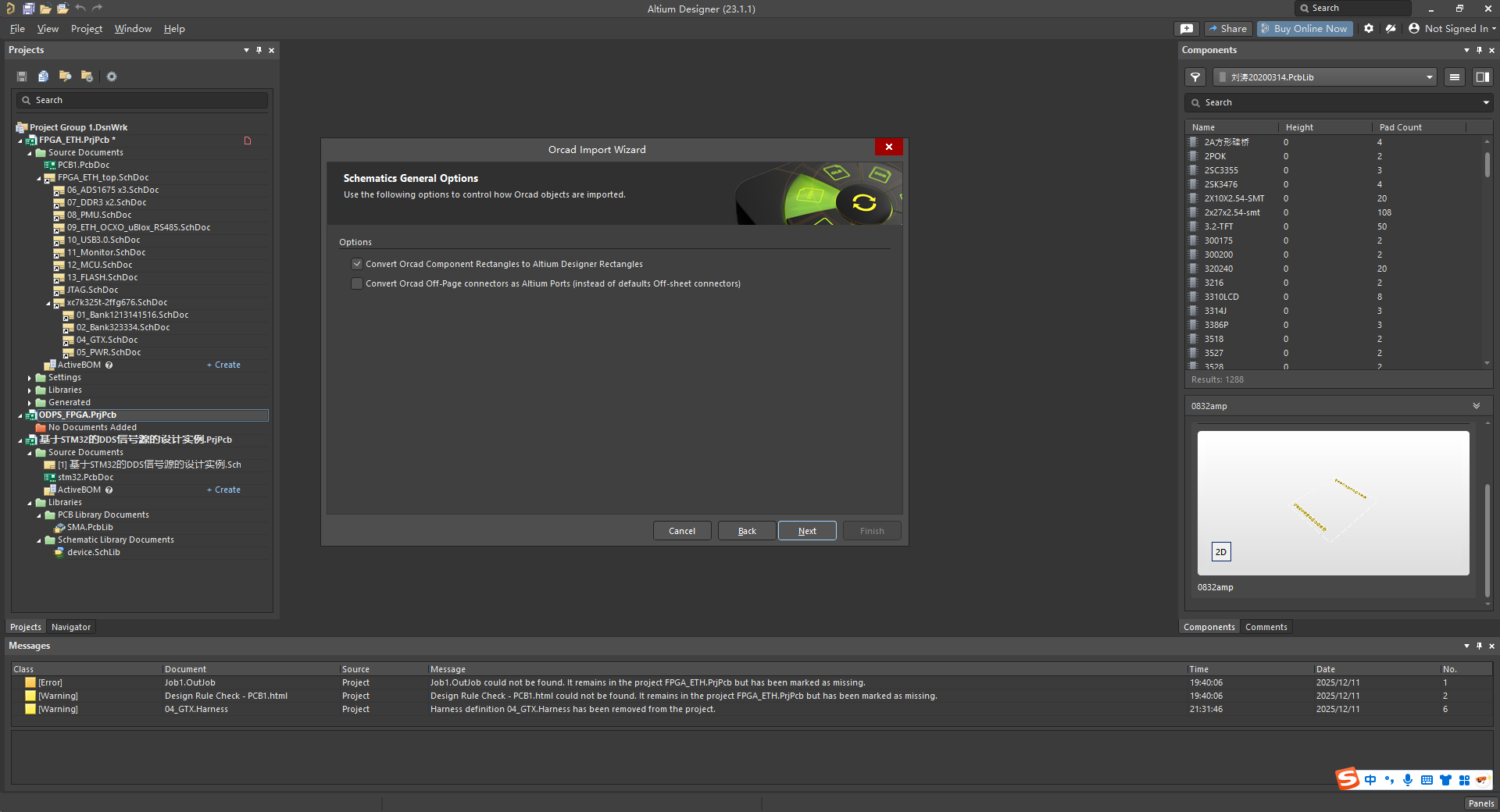

然后 一路点击 Next，保持默认。

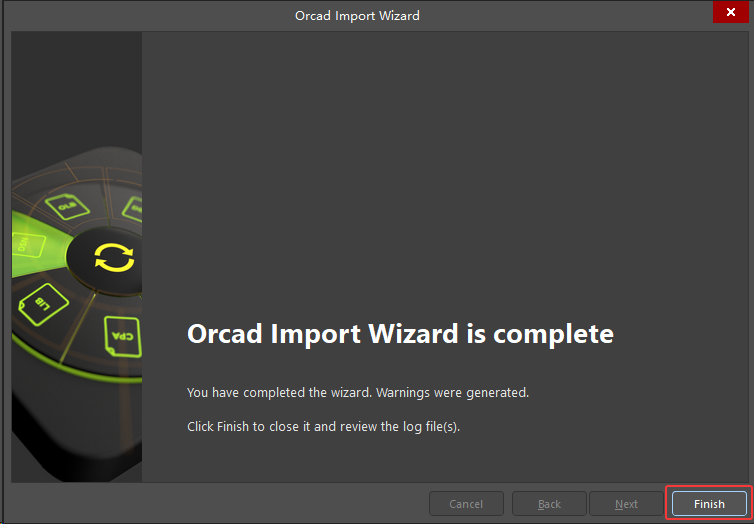

然后会创建一个新的工程，可以选择工程的路径，然后点击 Next 直到显示 Finish。AD 会开始解析文件，这可能需要几秒到几分钟。

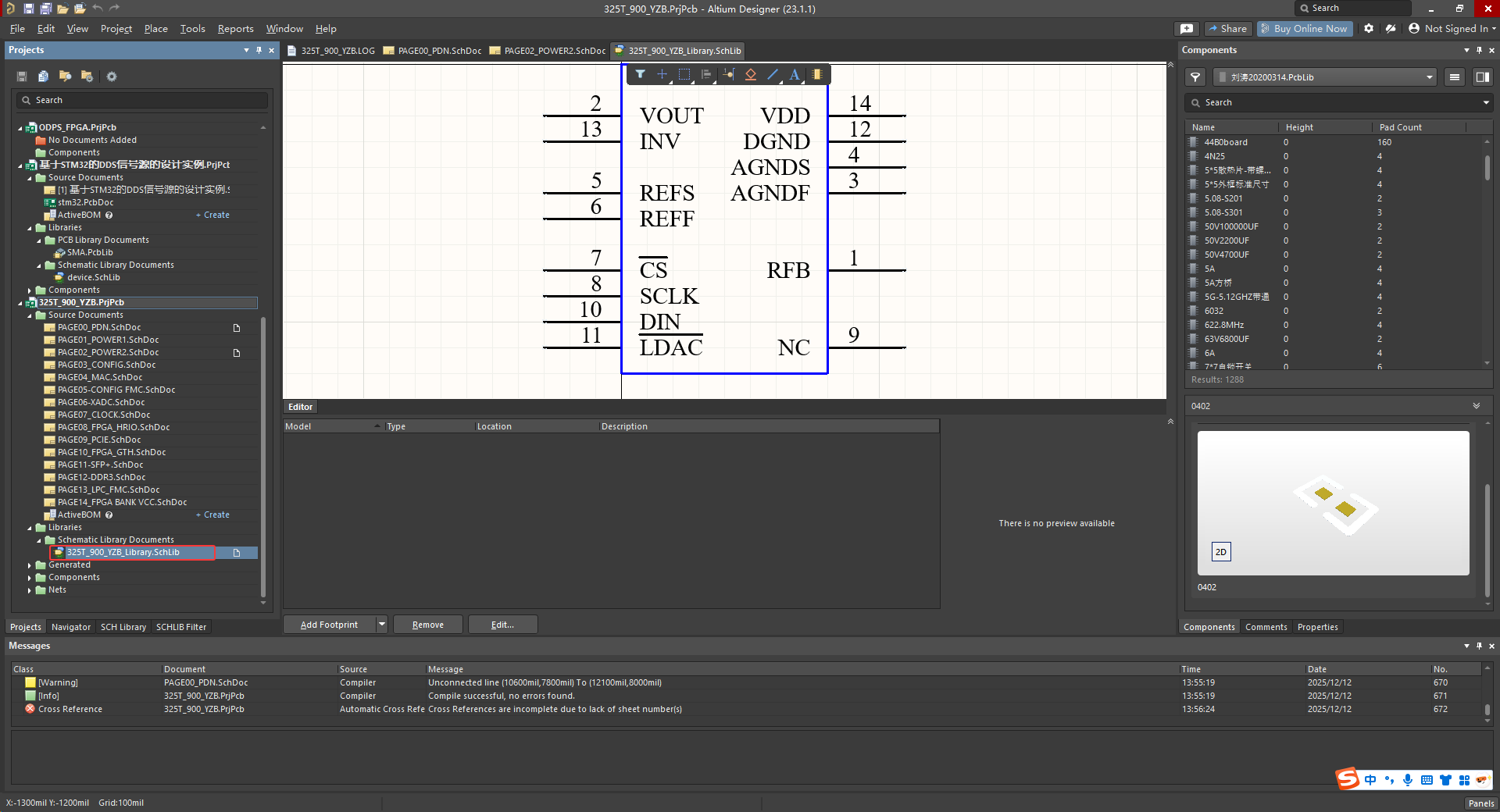

导入完成后，AD 左侧的 Projects 面板中会出现一个新的工程 (.PrjPcb)，里面包含了转换好的原理图文件 (.SchDoc)。到这里就有了原理图库了，如下图所示：
2.brd导入AD中
将 .brd 文件（Cadence Allegro PCB）导入到 Altium Designer (AD) 是一个非常成熟的功能，但因为 .brd 是二进制加密格式，AD 无法直接"硬解"。导入只有两条路，取决于你的电脑上是否安装了 Cadence Allegro 软件。
没安装的操作
原本是想利用另一台电脑的PCB Editor 24.1软件将.brd文件转换成.alg文件，但是发现无法直接转换，需要利用AD的**Allegro2Altium.bat** 来转换，步骤如下：
-
找到转换脚本：
-
进入 Altium Designer 的安装目录，找到
System文件夹。通常在：C:\Program Files\Altium\AD2x\System -
找到这两个文件：
Allegro2Altium.bat和AllegroExportViews.txt。
-
-
准备文件：
-
把你的
.brd文件，和上面那两个文件（bat和txt）复制到同一个没有中文路径 的文件夹里（例如D:\Work\Convert）。 -
注意：文件名和路径最好不要有中文，否则 Cadence 的老旧命令行工具容易报错。
-
-
运行转换：
-
在这个文件夹里打开 CMD（在文件夹地址栏输入
cmd回车）。 -
输入命令：
Allegro2Altium.bat 你的文件名.brd -
回车运行。
-
脚本会自动调用 Cadence 的提取工具（
extracta.exe），在同目录下生成一个.alg文件。 -
注：如果没有生成，说明该电脑的 Cadence 环境变量没配好，或者 License 不可用。
-
-
导入结果：
-
如果成功，文件夹里会生成一个
.alg文件。 -
回到 AD 的导入向导，在文件类型里选择 Allegro ASCII (*.alg)，直接导入这个生成的文件即可。
-
但是这个方法弄了半天，还是没成功，还是老老实实在自己的电脑上安装Cadence SPB 24(64bit)。
2025-12-13-lhw:

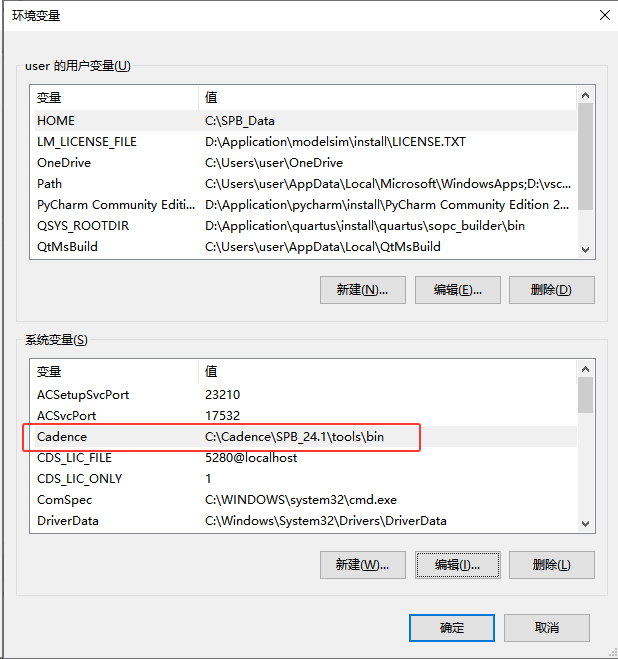

实际上这个方法是可以的。没成功的原因是因为AI误导了我，导致环境cadence的环境变量没有配好，AI让我起一个变量名+cadence的路径放到环境变量中，如下：

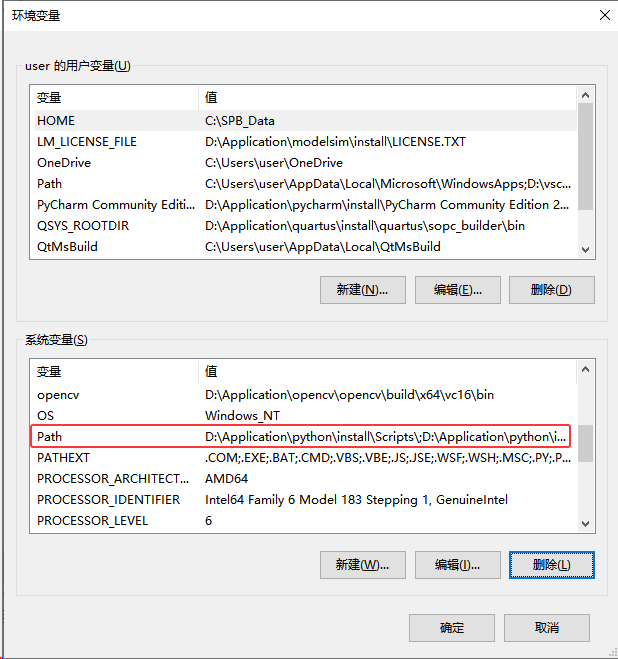

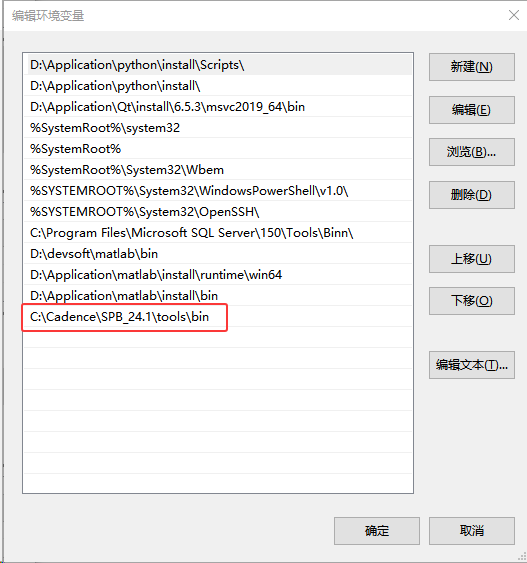

但是这样配置之后是不起效果的，还是无法转换，正确的方式是在Path路径下添加：

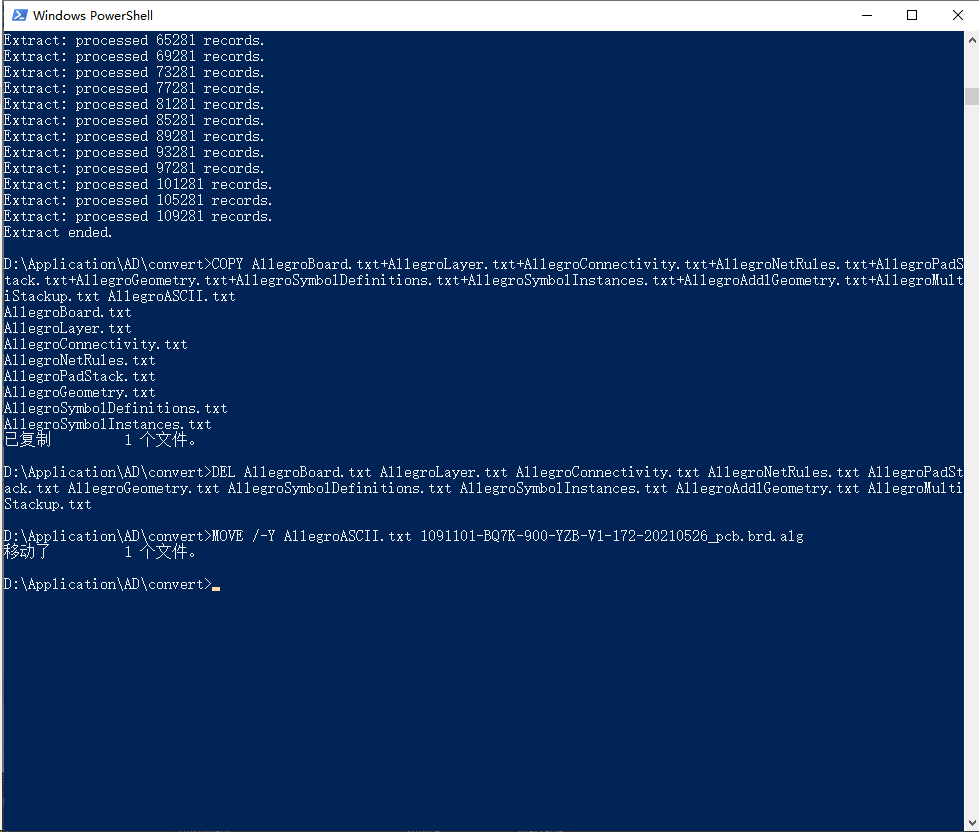

添加完成之后，再按上面的方法操作就可以生成.alg文件了，如下：

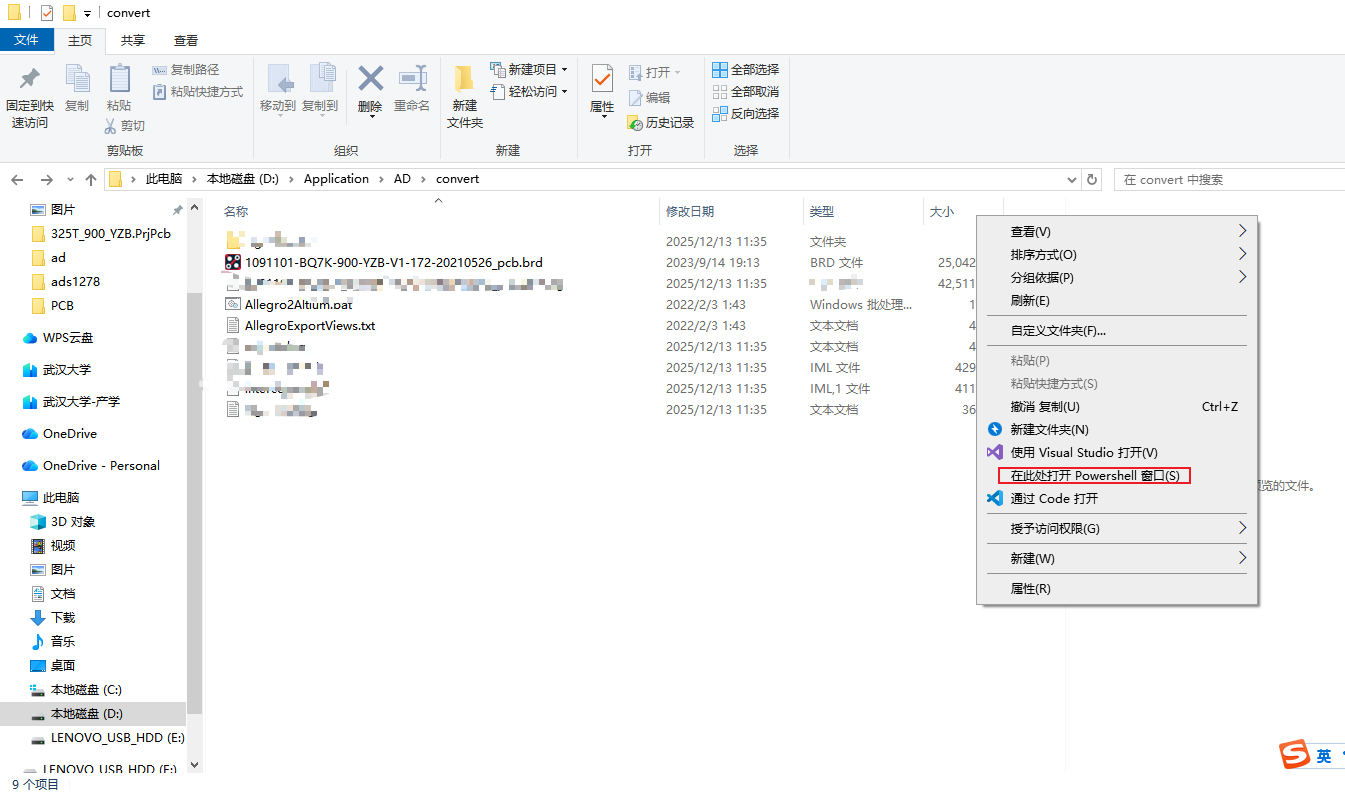

在对应文件夹中按住shift+右键，选择 "在此处打开命令窗口" 或 "在此处打开Powershell窗口" 。如果是Powershell窗口，可输入 cmd 并按回车切换到CMD。

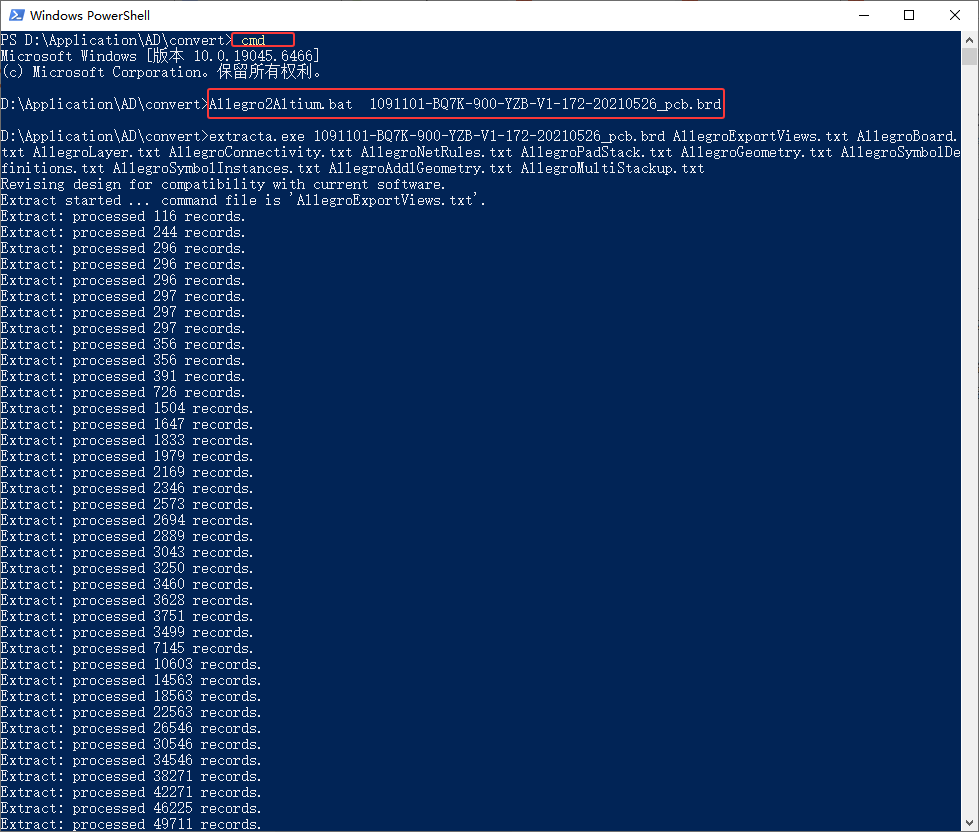

输入cmd,到命令行界面，然后再输入命令：Allegro2Altium.bat 你的文件名.brd执行就可以生成对应的.alg文件了。

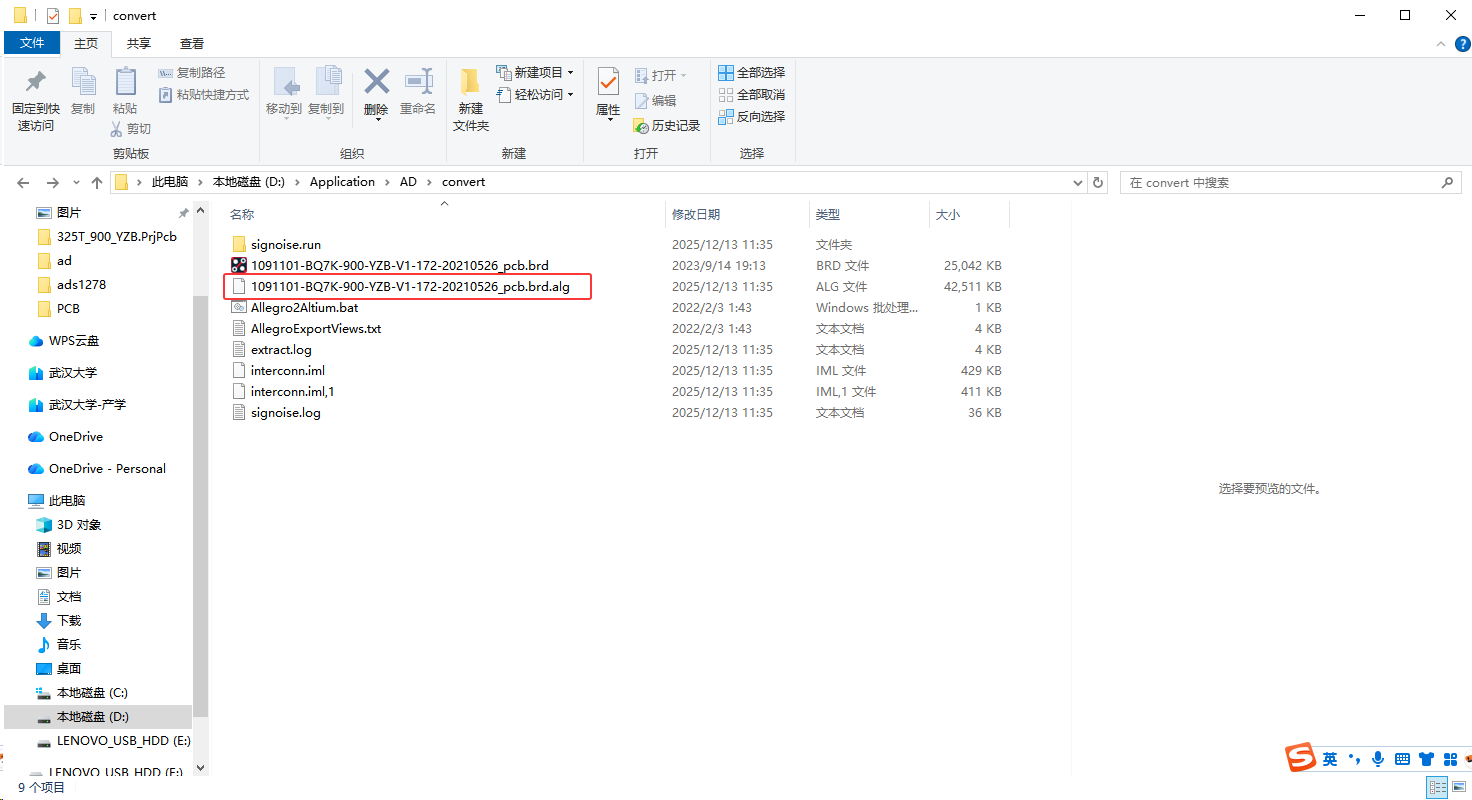

生成的文件如下：

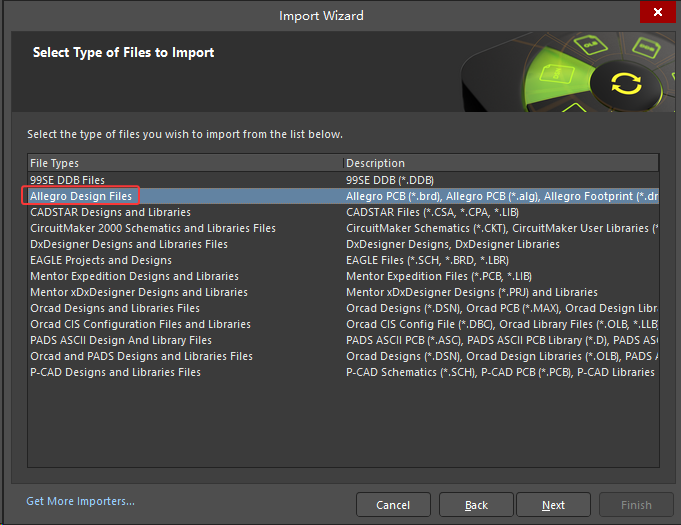

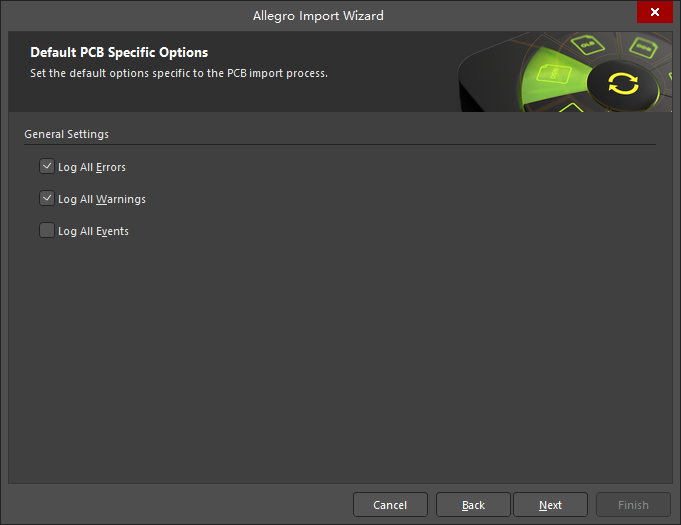

然后按导入DSN的步骤导入.alg文件即可，就是一开始要选择"Allegro Design Files"，其他步骤一样。

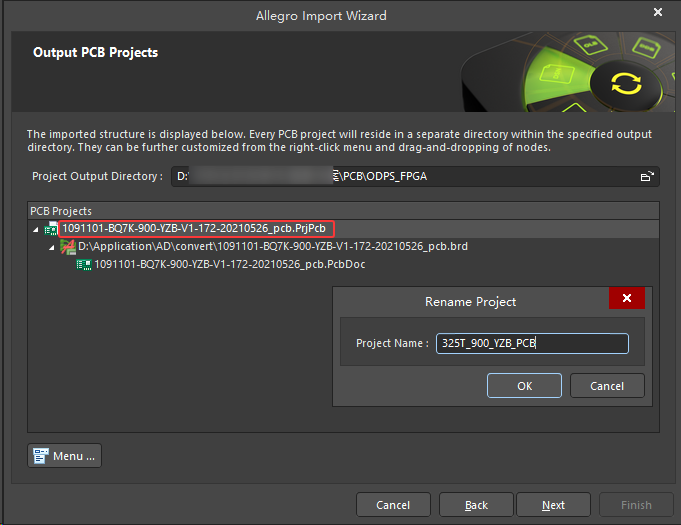

对工程重新命名：

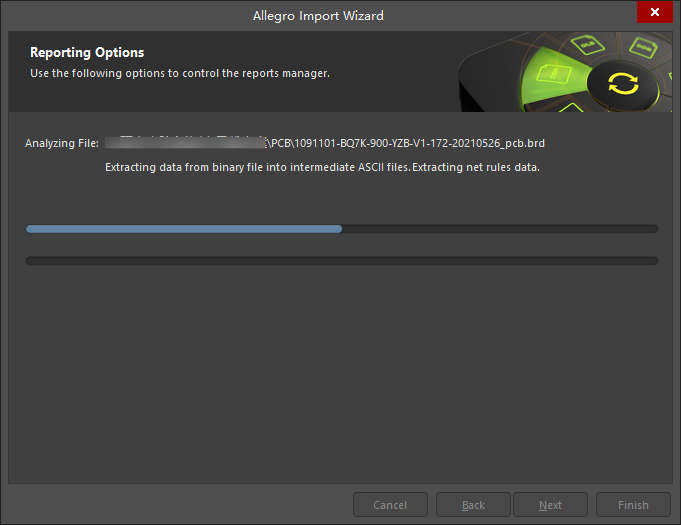

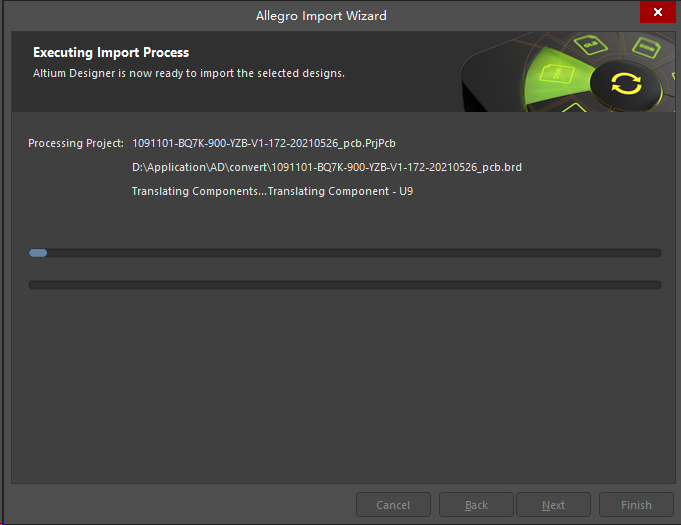

如果转换的器件比较大，那么转换需要较长的时间，会卡一个界面上，如下：

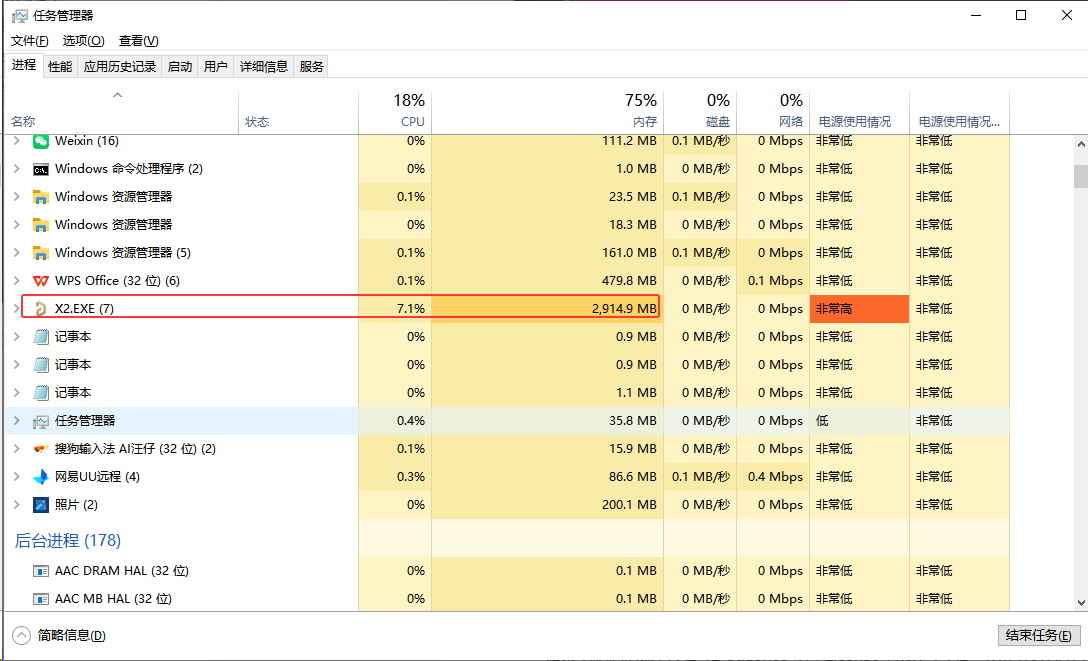

判断是否卡住，可以打开任务管理器来看消耗的内存是否在跳动，在跳动说明没有卡住，不跳动则卡住，如下：

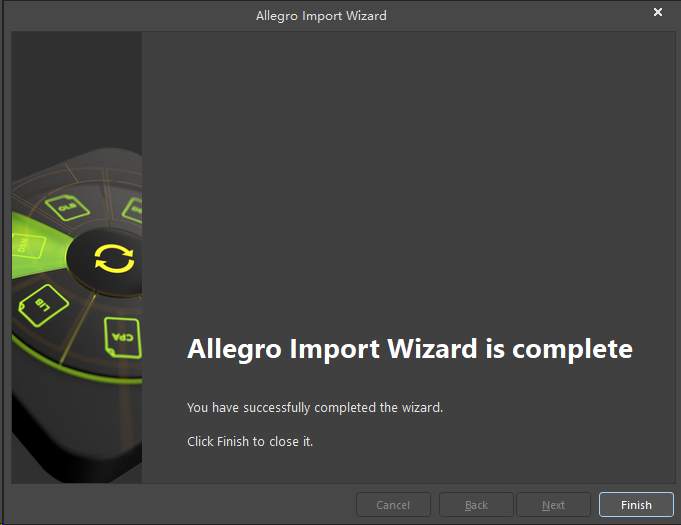

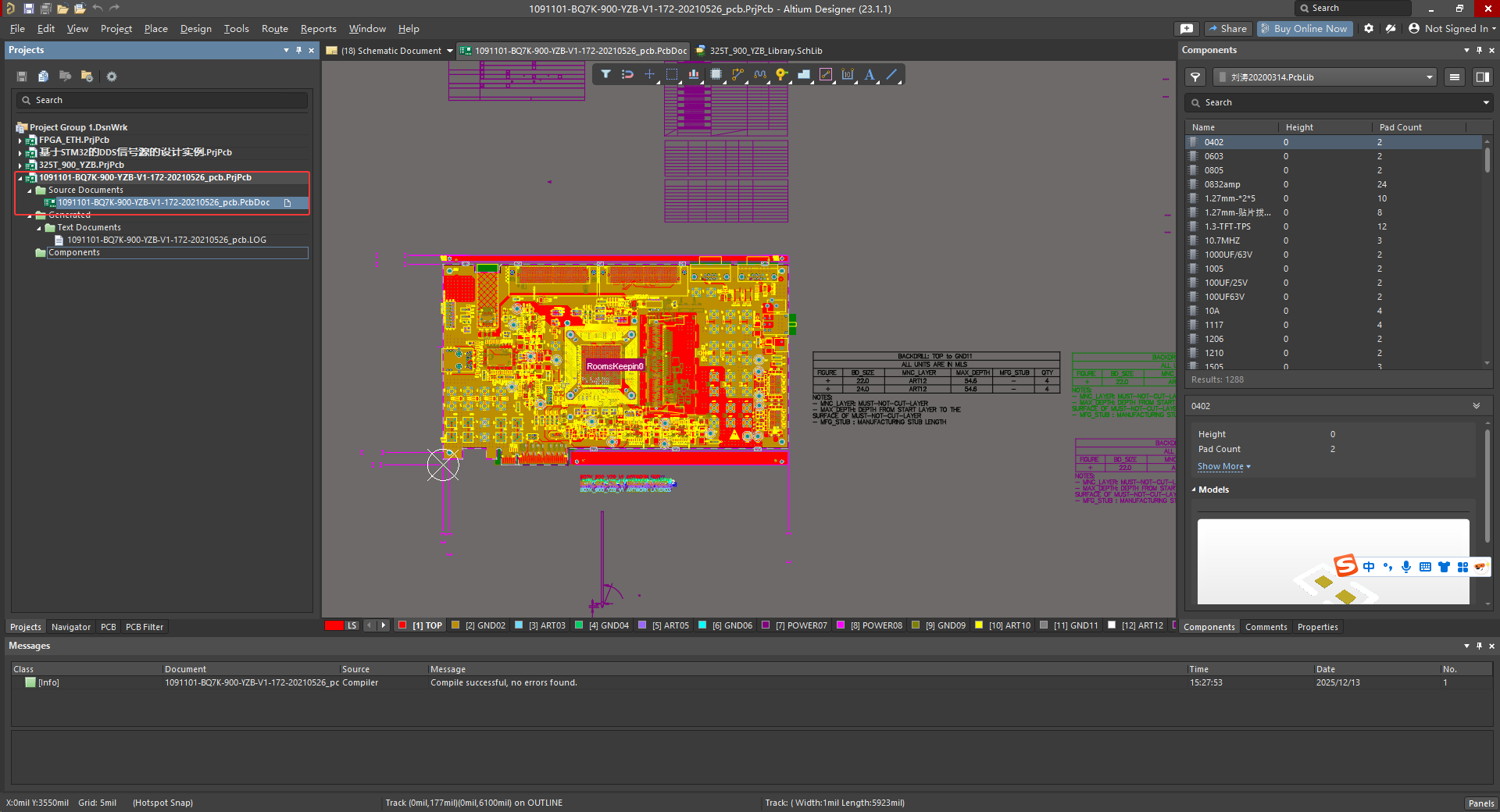

转换完成之后如下：
安装了Cadence Allegro之后的操作：
如果电脑同时装有 AD 和 Cadence（且 License 有效），AD 可以直接在后台调用 Cadence 的接口来读取数据。
操作步骤：
-
打开 Altium Designer。
-
点击菜单栏 File -> Import Wizard（导入向导）。
-
点击 Next ，在列表中选择 Allegro Design Files。
-
点击 Add... ，在文件类型中选择
Allegro PCB Design Files (*.brd)，选中对应的.brd文件(如果配好环境路径的话，可以直接解析，如下）。
-
一路点击 Next ，直到 Layer Mapping（层映射）界面。
-
AD 会列出 Allegro 里的层（如
TOP,BOTTOM,SOLDERMASK_TOP）。 -
确保每一层都对应到了 AD 的正确层（AD 通常会自动匹配好，只需检查一下
Signal和Plane层）。
-
-
点击 Finish，等待进度条走完即可。
操作和导入DSN文件类似。
3.提取PCB库和原理图库
3.1 PCB库的提取
将 Cadence Allegro (.brd) 文件转换为 Altium Designer (AD) 工程后，可以使用 AD 自带的"生成 PCB 库 "功能将板子上的所有元件封装提取出来生成一个独立的 PCB 库文件 (.PcbLib)，。
以下是具体的操作步骤：

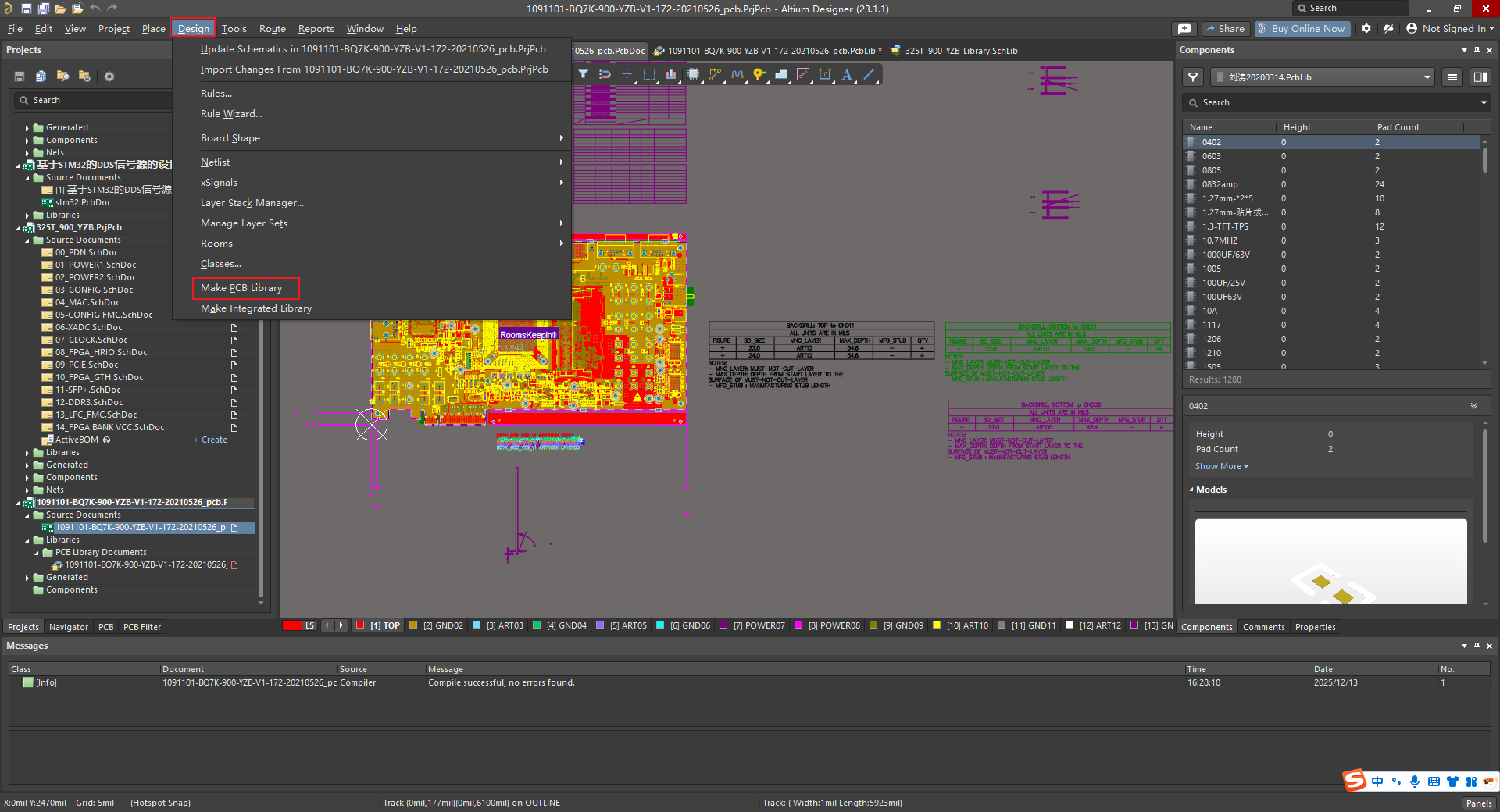

打开 PCB 编辑界面，点击顶部菜单栏的 Design (设计)， 选择 Make PCB Library (生成 PCB 库) 。(英文界面路径：Design -> Make PCB Library) 如下图所示*。*
然后等待生成完成，软件会自动扫描当前 PCB 上使用的所有元器件封装，并将它们提取到一个新的 .PcbLib 文件中。可以在左侧的 PCB Library 面板中看到所有提取出来的封装列表。新生成的库文件默认并未保存。点击左侧 Projects 面板中的新库文件（通常命名为 Process PCB Name.PcbLib），然后按ctrl+s即可（不是红色就说明保存成功了）。
3.2原理图库的提取

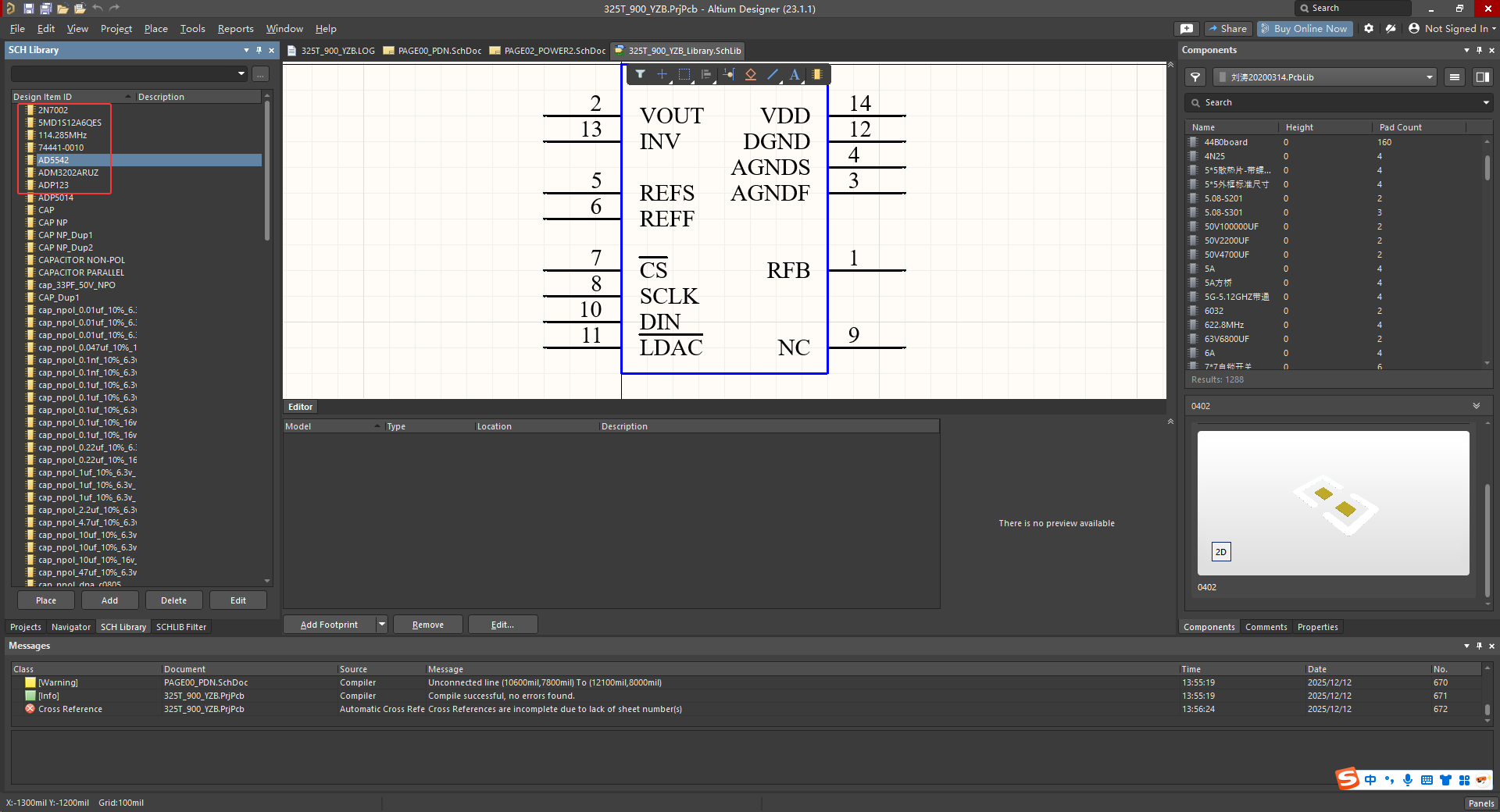

打开转换后的原理图文件 (.SchDoc)，点击菜单 Design (设计) -> Make Schematic Library (生成原理图库)。后面的步骤相似，就不重复了。
以上就是本次笔记的记录。
