基于YOLO和大语言模型的PCB智能缺陷检测系统

PCB Intelligent Defect Detection System based on YOLO & LLM

基于 YOLOv8 + LLaVA 的PCB智能缺陷检测系统

📖 项目简介 (Introduction)

本系统是一款针对PCB缺陷检测的系统。该系统旨在解决传统人工目检效率低、漏检率高的问题，通过结合YOLOv8 高速目标检测 与LLaVA 多模态大模型分析技术，实现对印刷电路板 (PCB) 缺陷的毫秒级精准识别与深度语义分析。

本项目已针对 PCB 常见缺陷进行了深度定制，支持单张精细检测 、批量流水线处理 、历史数据追踪 以及一键生成质检报告等核心功能，完全适配工业现场部署需求。

项目地址：https://mbd.pub/o/bread/YZWZmptqZw==

🔥 核心功能 (Key Features)

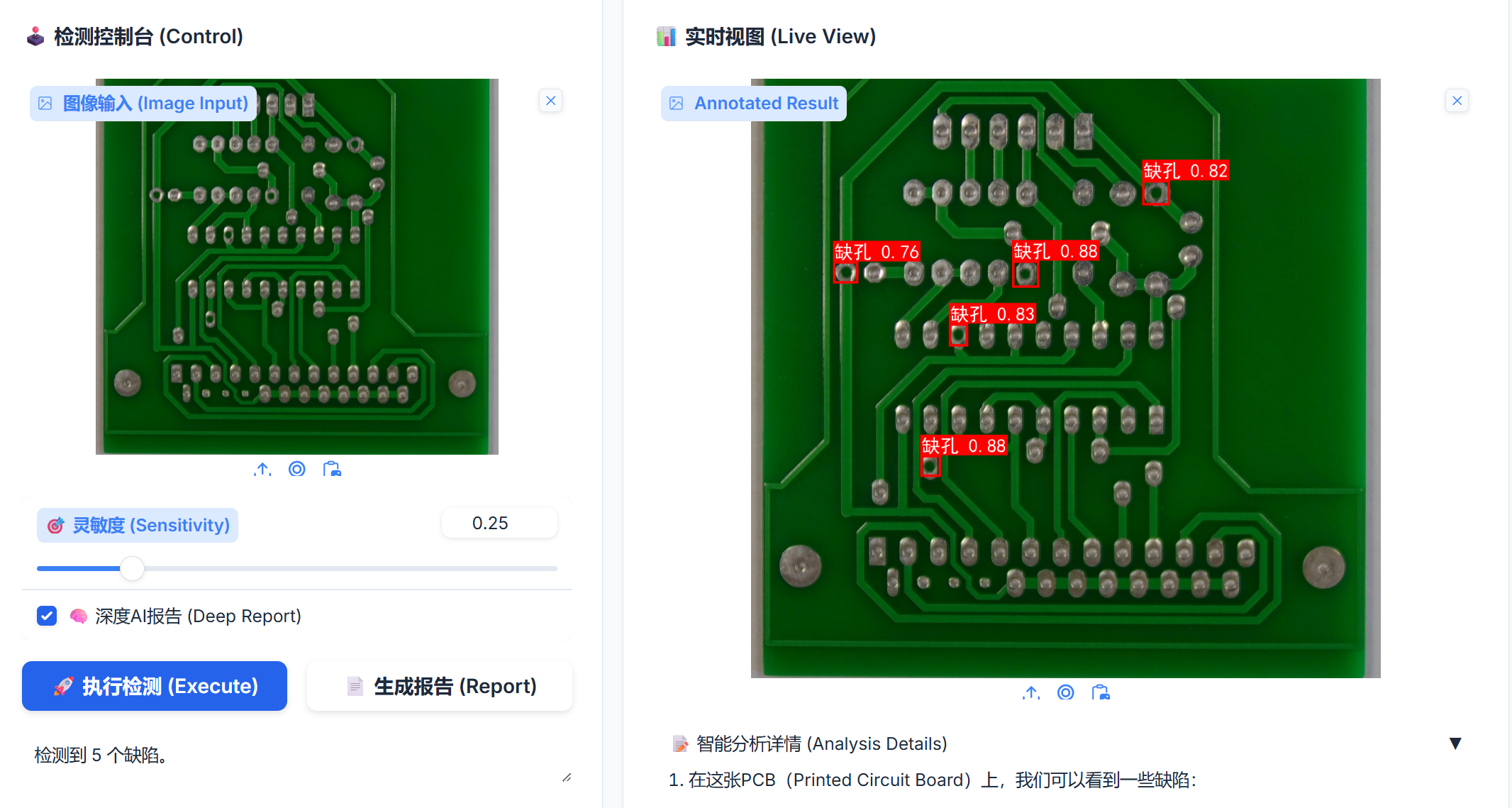

1. 🔍 单张检测

多源数据输入 ：支持本地文件上传、剪贴板粘贴以及 USB/Webcam 工业相机实时识别。
动态可视化：采用高对比度、动态缩放的标注系统，专为工业大屏优化，确保在复杂背景下缺陷清晰可见。
双模检测引擎 ：
- 高速模式 (High-Speed)：仅运行 YOLOv8，实现 <50ms 的实时检测。

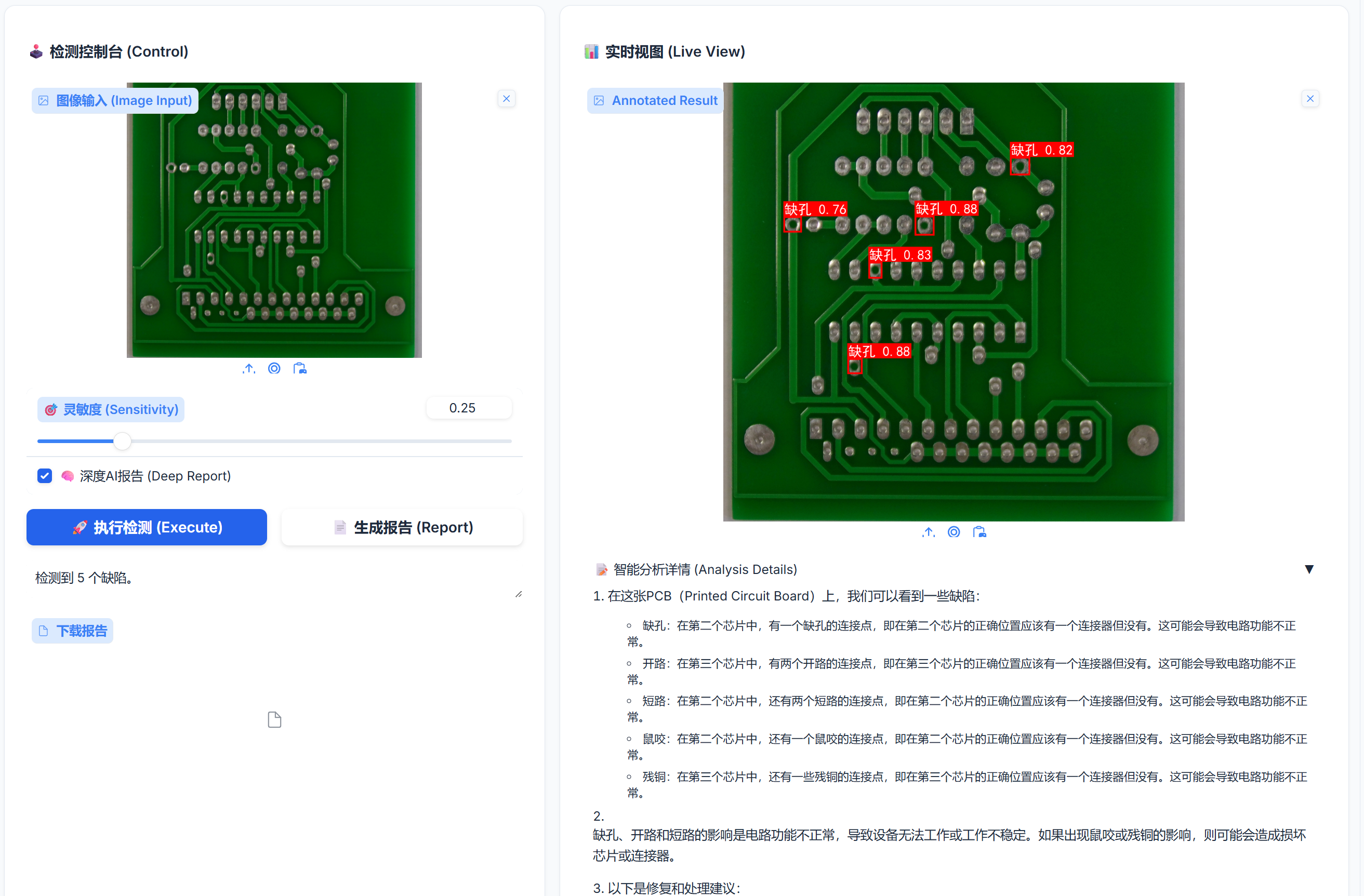

- 深度分析 (Deep Analysis)：开启 LLaVA 大模型，生成关于缺陷成因与处理建议的详细自然语言报告。
专业质检报告：一键生成 HTML 格式的标准化质检报告，包含缺陷图像、统计数据与 AI 分析结论。

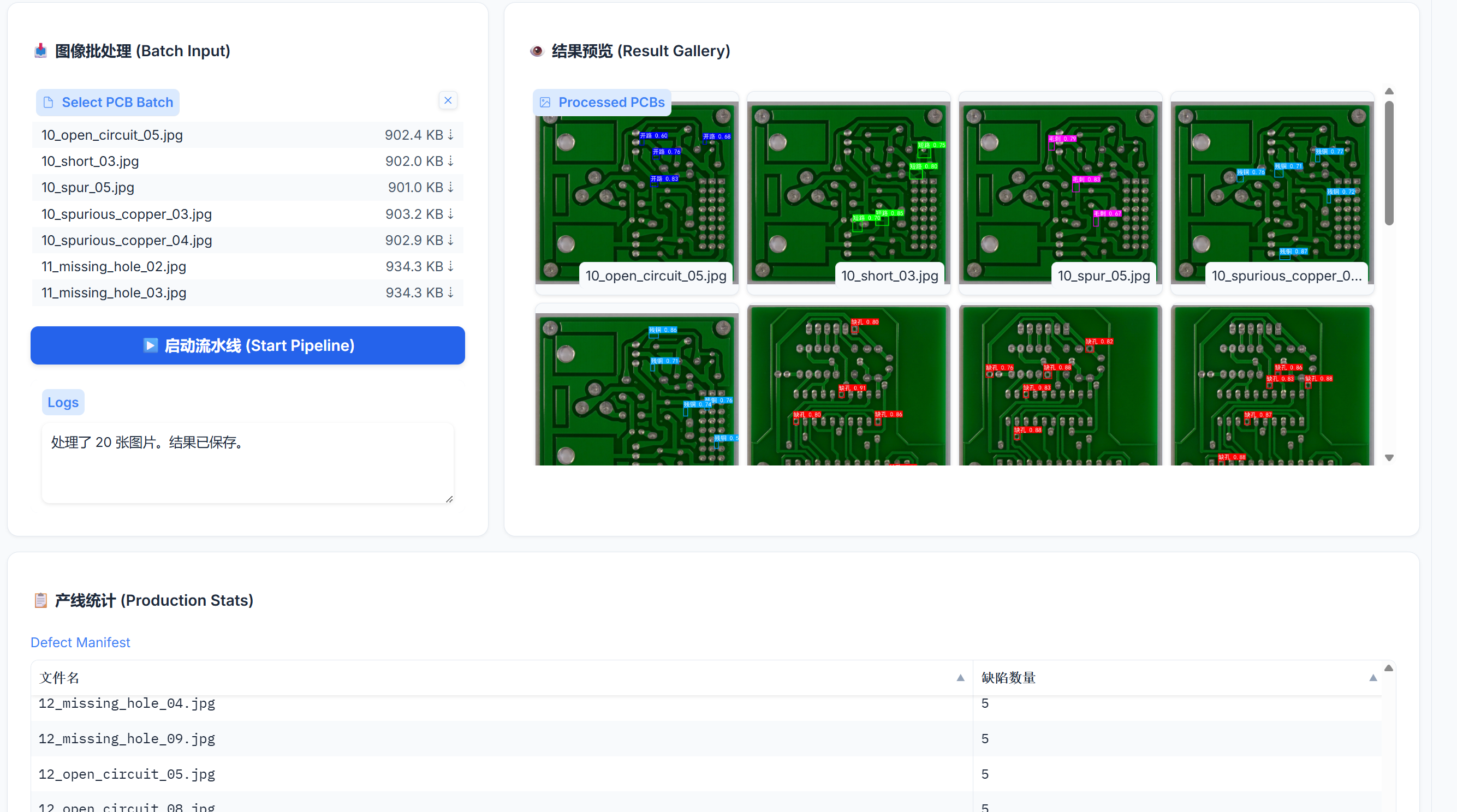

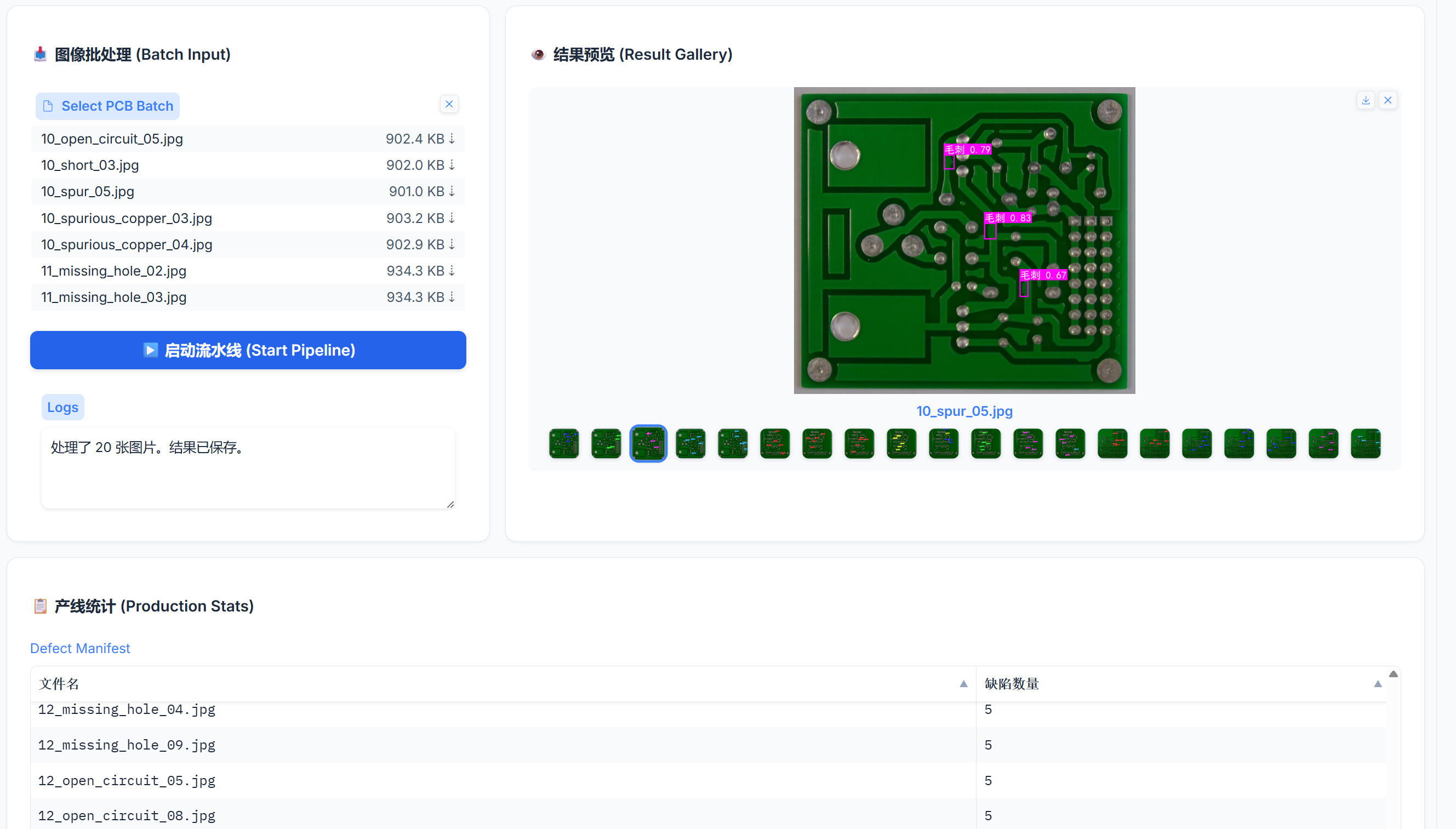

2. 📦 批量检测

高并发处理：支持一次性导入数百张 PCB 图像进行全自动检测。
画廊式预览：实时生成检测结果画廊，快速复核生产质量。
数据归档：自动打包所有标记图像与 CSV 统计明细，方便对接 MES 系统。

3. 📜 历史数据

数字化看板：实时显示生产总数、缺陷率 (Defect Rate) 等关键 KPI 指标。
全生命周期管理 ：支持历史记录的查询、CSV 导出以及数据库的一键归档清理。

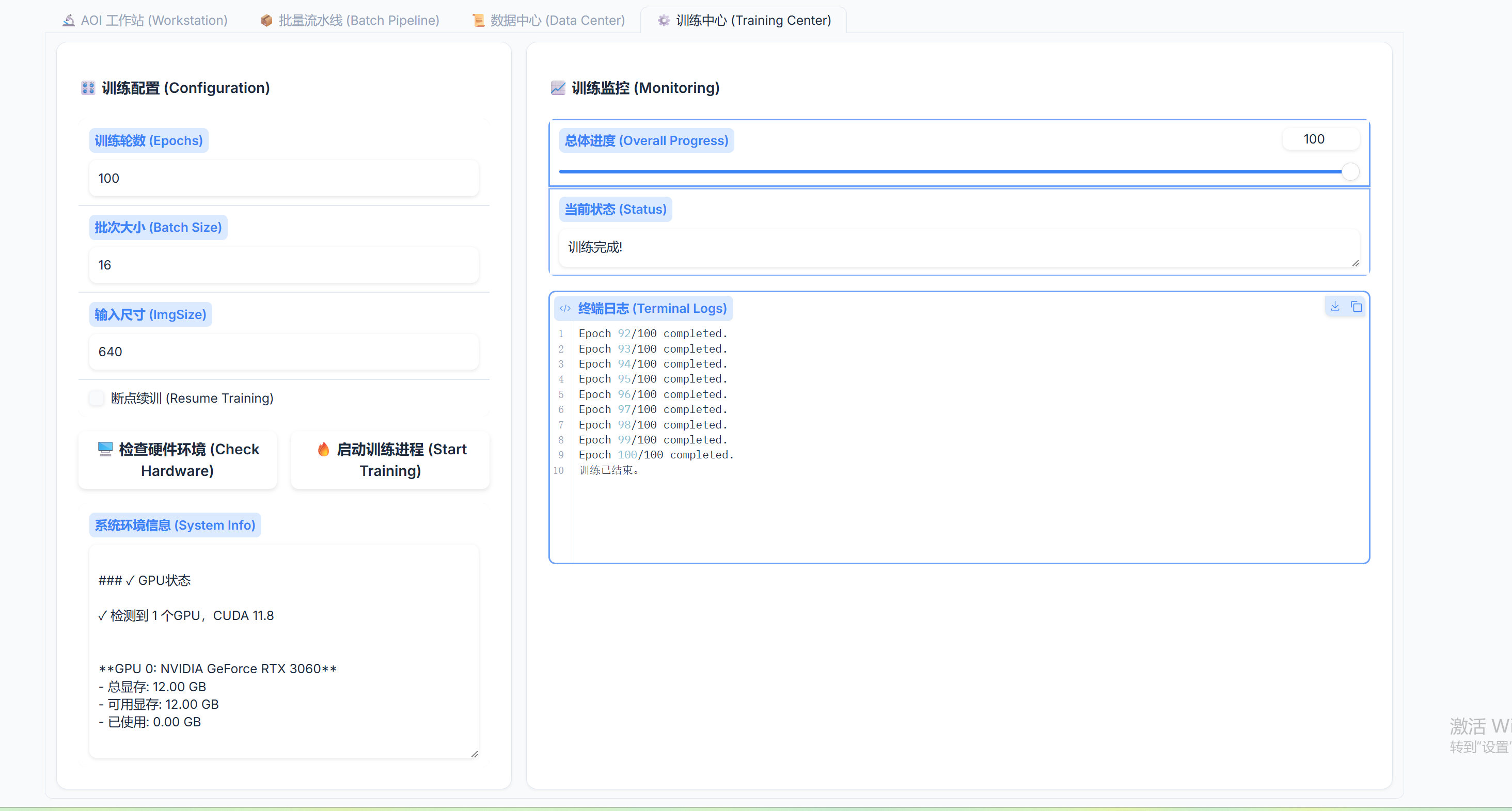

4. ⚙️ 模型训练

低代码训练：无需编写代码，通过图形化界面即可调整 Epochs、Batch Size 等超参数并启动训练。

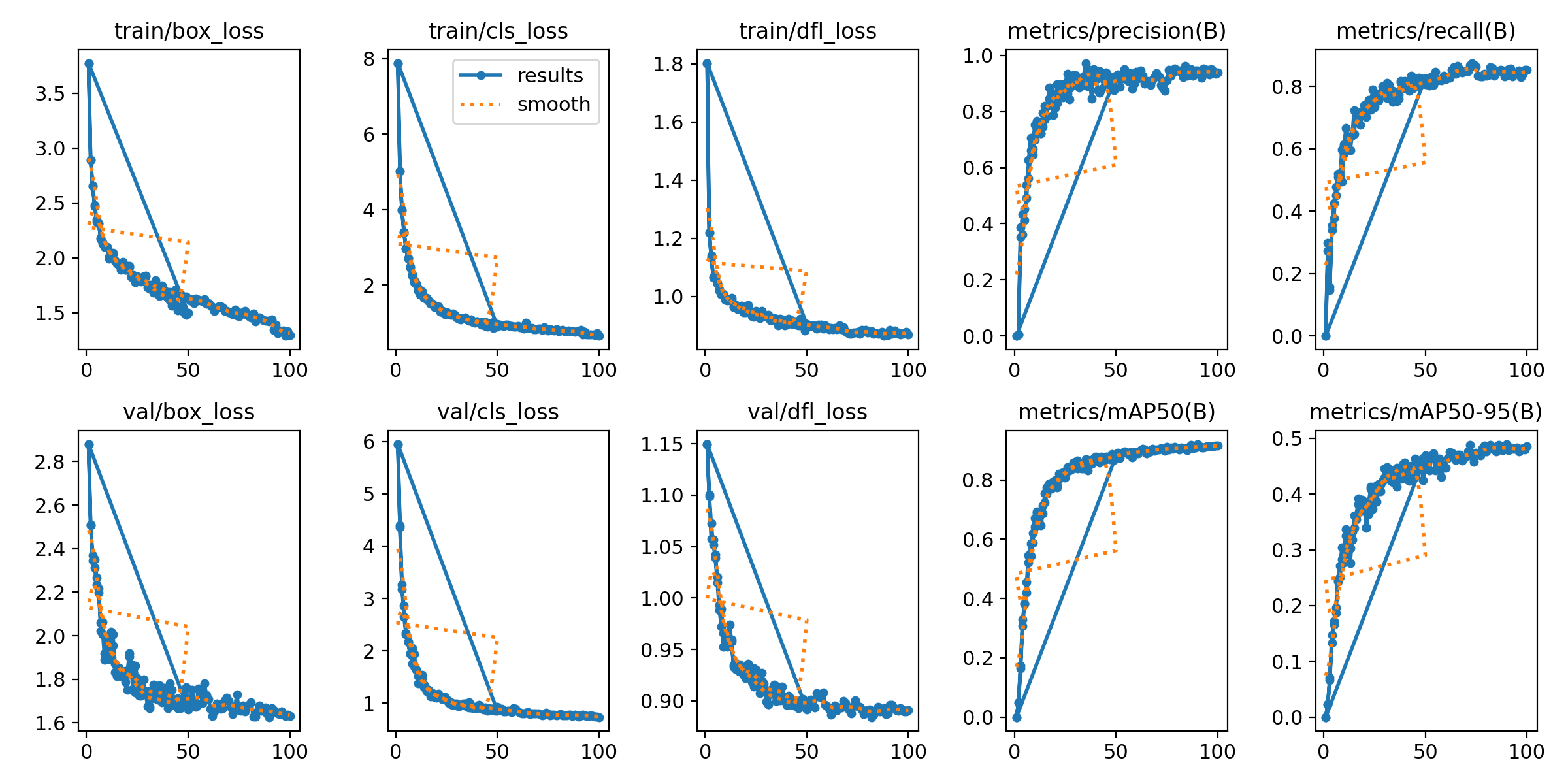

可视化监控：实时同步训练日志与进度条，掌控模型收敛情况。

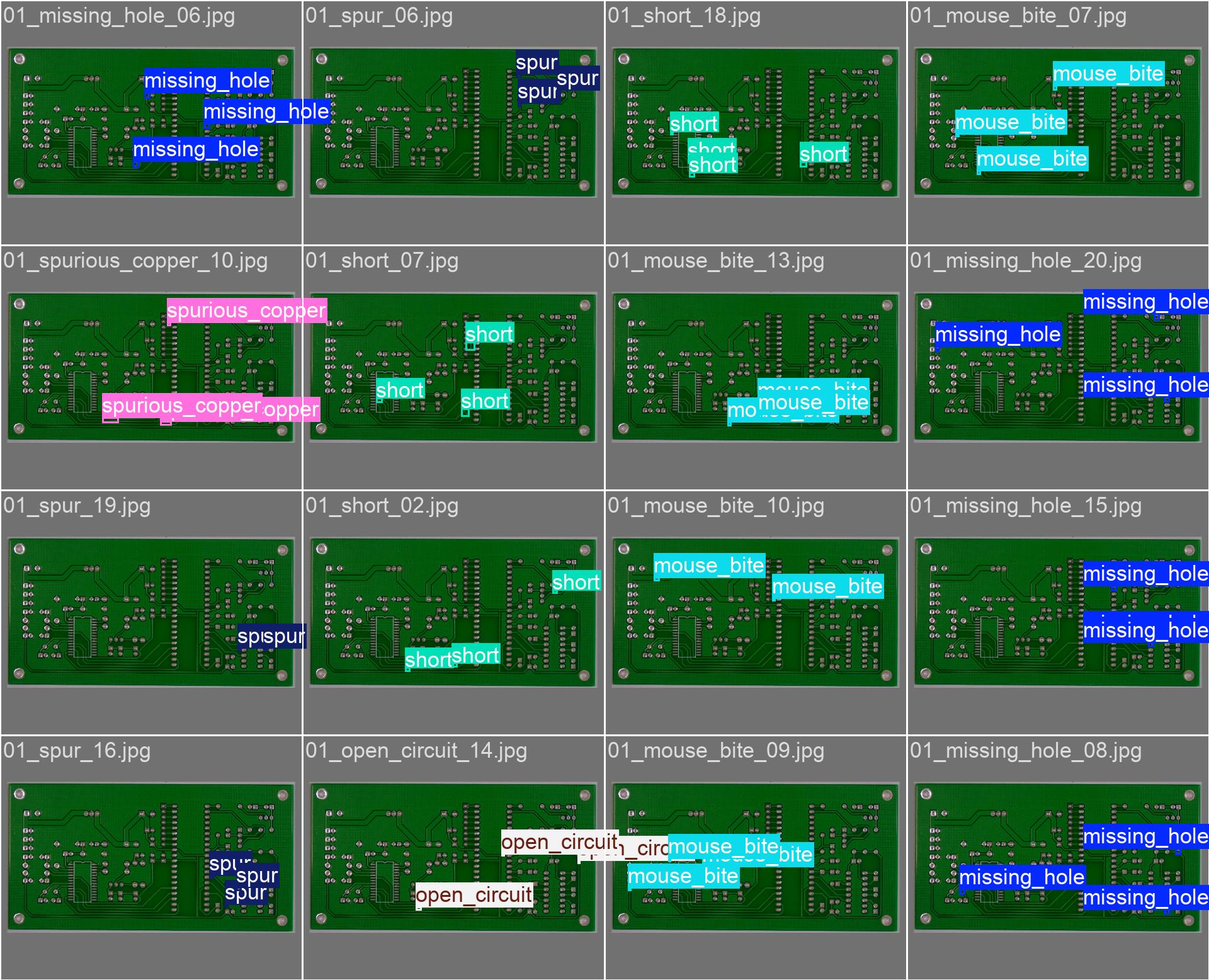

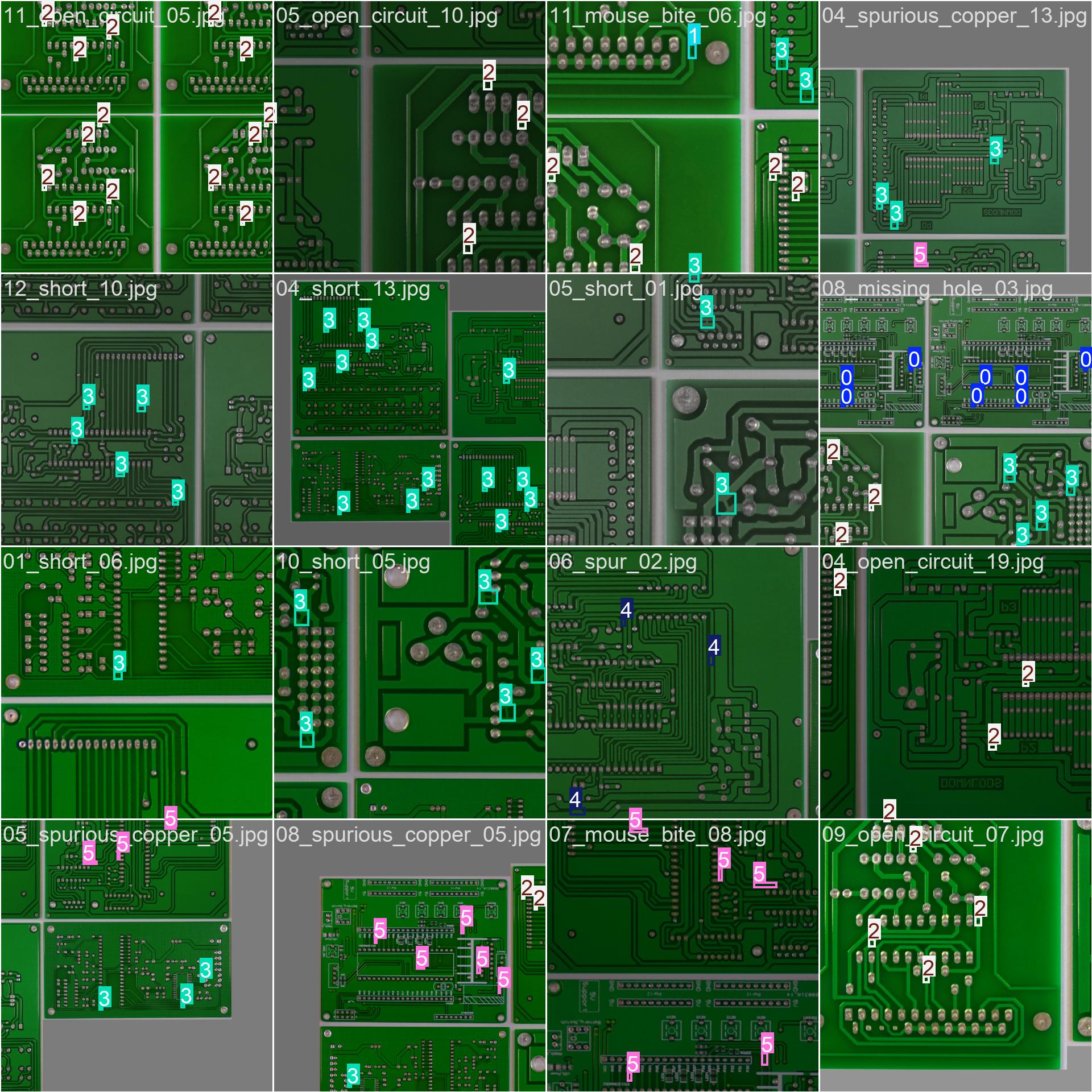

🧩 支持的缺陷类型 (Defect Classes)

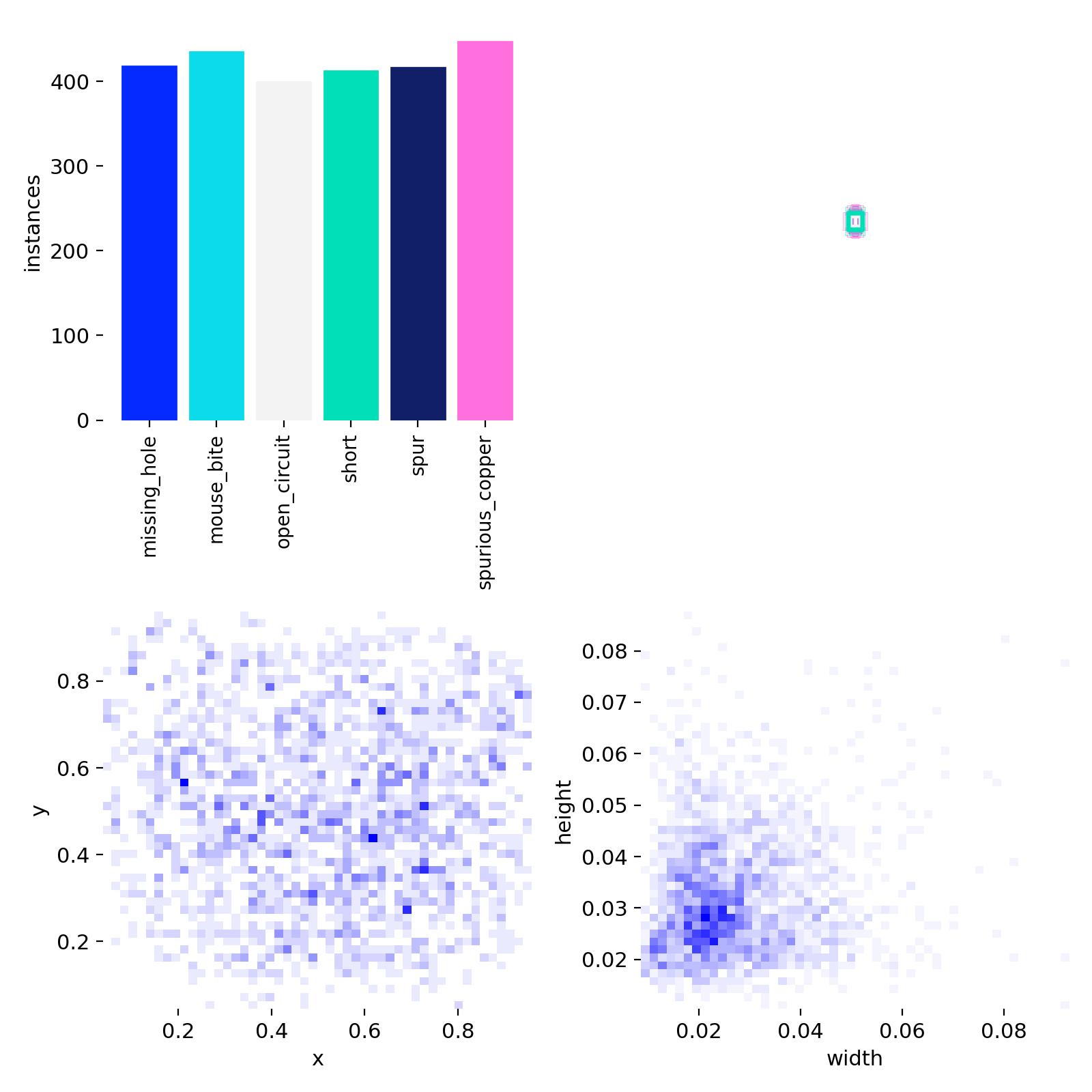

系统针对以下 6 种标准 PCB 缺陷进行了针对性训练：

缺陷名称 (Code)	中文名称	描述
missing_hole	缺孔	应有钻孔的位置缺失
mouse_bite	鼠咬	边缘呈现不规则的缺口
open_circuit	开路	导线断裂，导致电气连接中断
short	短路	两条导线意外连接
spur	毛刺	导线边缘突出的细小铜刺
spurious_copper	残铜	不应存在的额外铜箔残留

🛠️ 技术栈 (Tech Stack)

核心算法: YOLOv8 (Ultralytics), LLaVA (Ollama)
后端框架: Python 3, PyTorch, SQLite
前端交互: Gradio (WebUI), HTML/CSS/JS (Standard)
图像处理: OpenCV, Pillow, Numpy
数据分析: Pandas

🚀 快速开始 (Quick Start)

1. 环境准备

确保已安装 Python 3.8+ 及 NVIDIA GPU 驱动（推荐）。

bash 复制代码

# 安装依赖
pip install -r requirements.txt

2. 下载/准备模型

YOLOv8 : 系统会自动下载预训练权重，建议使用 finetune 后的 best.pt 放置于 runs/detect/train/weights/。
LLaVA : 需安装 Ollama 并拉取模型：
bash 复制代码
```
ollama pull llava
```

3. 启动系统

在项目根目录下运行：

bash 复制代码

python run_web_advanced.py

4. 访问界面

浏览器打开：http://localhost:7860

📂 项目结构 (Structure)

text 复制代码

.
├── config.yaml              # 系统核心配置文件
├── pcb.yaml                 # YOLO 数据集配置
├── requirements.txt         # 依赖列表
├── run_web_advanced.py      # 启动入口脚本
├── src/
│   ├── history_manager.py   # 数据库与历史记录管理
│   ├── llava_analyzer.py    # LLaVA 大模型接口
│   ├── pcb_defect_system.py # 系统主控制器
│   ├── web_interface_advanced.py # Gradio 前端界面 (含 CSS 样式)
│   ├── yolo_detector.py     # YOLO 检测核心
│   └── verify_system.py     # 系统自检脚本
└── data/                    # 数据存储 (Reports, CSVs, Temp Images)
