计算机网络的核心是协议分层 ，TCP/IP模型作为互联网的基石，通过"分层解耦"让复杂的网络通信变得可控。其中，网络层 负责"路由转发"（解决"数据到哪去"）、传输层 负责"端到端可靠传输"（解决"数据怎么安全传"）、应用层负责"满足业务需求"（解决"传什么数据"），而HTTPS作为应用层的核心安全协议，是网页访问、电商支付等场景的安全保障。

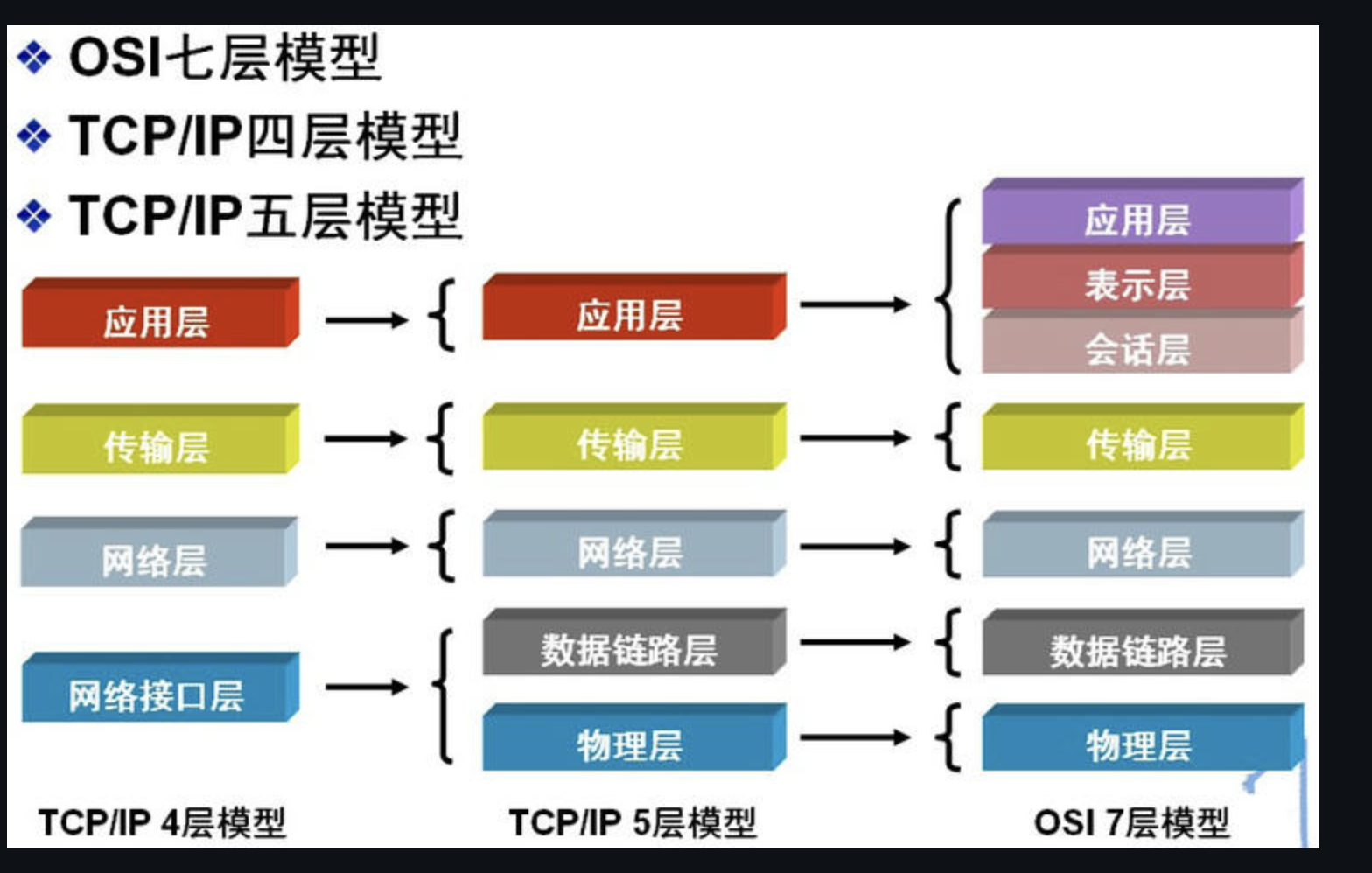

一、TCP/IP模型整体架构回顾

TCP/IP模型共分为4层（简化自OSI 7层模型），各层各司其职、自上而下封装数据，自下而上解封装数据，核心流程如下：

模型层级	核心功能	数据单元	关键设备/组件
应用层（L7）	提供业务接口（如HTTP/HTTPS/DNS）	数据（Data）	浏览器、服务器、应用程序
传输层（L4）	端到端可靠传输（TCP/UDP）	段（Segment）	操作系统TCP/UDP协议栈
网络层（L3）	路由选择、地址转发（IP/ICMP）	数据包（Packet）	路由器、三层交换机
网络接口层（L1-L2）	物理传输（网卡、网线）、链路寻址	帧（Frame）	网卡、交换机、网线

核心逻辑：应用层数据经传输层封装（加TCP/UDP头部）→ 网络层封装（加IP头部）→ 网络接口层封装（加帧头部）→ 物理介质传输；接收端反向解封装，最终还原数据。

二、核心层深度解析（网络层+传输层+应用层）

2.1 网络层：路由转发的"交通指挥中心"

核心定位

网络层的核心目标是跨网段传输数据，通过IP地址定位目标主机，通过路由器选择最优路径，解决"数据从源主机到目标主机的路由问题"。

核心协议与技术

1. IP协议（Internet Protocol）

核心功能：定义IP地址（如IPv4/IPv6），实现跨网段地址转发，是网络层的"基石协议"。
关键特性 ：
- 无连接：发送数据前无需建立连接，直接封装转发；
- 不可靠：不保证数据送达（可能丢失、乱序、重复），可靠性由传输层TCP补充；
- 无状态：不记录之前的通信状态，每个数据包独立处理。

IPv4 vs IPv6对比 ：

对比维度	IPv4	IPv6
地址长度	32位（4个字节），点分十进制	128位（16个字节），冒分十六进制
地址数量	约42亿，已枯竭	约3.4×10³⁸，永久够用
路由效率	路由表庞大，转发效率低	简化路由表，转发效率高
安全性	无原生安全机制，依赖IPsec	原生支持IPsec，安全增强
配置复杂度	需手动配置或DHCP分配	支持自动配置，即插即用

2. ICMP协议（Internet Control Message Protocol）

核心功能：网络层差错报告与诊断，是"网络故障排查工具"（如ping、traceroute）的底层支撑。
常见类型 ：
- 回声请求/响应（Type 8/0）：ping命令的底层原理，用于测试主机可达性；
- 目标不可达（Type 3）：如路由不可达、端口不可达；
- 超时（Type 11）：数据包TTL耗尽时返回，用于traceroute追踪路由。

3. ARP协议（Address Resolution Protocol）

核心功能：将IP地址（网络层）转换为MAC地址（链路层），解决"同一网段内主机寻址"问题。
工作流程 ：
1. 主机A需与同一网段的主机B通信，已知B的IP，未知MAC；
2. 主机A发送ARP广播（"谁有IP=192.168.1.100？请回复MAC"）；
3. 主机B接收广播后，发送ARP单播响应（"我的IP=192.168.1.100，MAC=xx:xx:xx:xx:xx:xx"）；
4. 主机A缓存ARP表，后续直接使用MAC地址通信。

网络层核心流程

复制代码

源主机 → 封装IP头部（源IP/目标IP）→ 发送数据包到网关 → 路由器根据路由表转发 → 目标网段网关 → 目标主机

2.2 传输层：端到端通信的"可靠保障"

核心定位

传输层的核心目标是实现"进程到进程"的端到端通信，解决"数据如何可靠/高效传输"的问题，屏蔽网络层的不可靠性。

核心协议：TCP vs UDP（重点对比）

传输层两大核心协议，分别适配"可靠传输"和"高效传输"场景，对比如下：

对比维度	TCP（Transmission Control Protocol）	UDP（User Datagram Protocol）
连接性	面向连接（三次握手建立连接，四次挥手断开）	无连接（直接发送，无需建立连接）
可靠性	可靠（保证数据有序、不丢失、不重复）	不可靠（可能丢失、乱序、重复）
流量控制	支持（滑动窗口机制）	不支持（发送方无节制发送）
拥塞控制	支持（慢启动、拥塞避免等算法）	不支持（无拥塞控制，可能加剧网络拥堵）
数据边界	无边界（字节流传输，需应用层处理分包）	有边界（数据报传输，一次发送一个数据报）
头部开销	大（20-60字节）	小（8字节）
适用场景	文件传输（FTP）、网页访问（HTTPS）、邮件（SMTP）	视频直播、游戏、DNS查询、实时通信（如对讲机）
典型端口	80（HTTP）、443（HTTPS）、21（FTP）	53（DNS）、123（NTP）、5060（SIP）

1. TCP协议核心机制

TCP的"可靠性"依赖三大核心机制：

三次握手（建立连接）：
1. 客户端（C）→ 服务器（S）：SYN=1， seq=x（请求建立连接）；
2. 服务器（S）→ 客户端（C）：SYN=1， ACK=1， seq=y， ack=x+1（同意连接）；
3. 客户端（C）→ 服务器（S）：ACK=1， ack=y+1（确认连接建立）。
- 目的：防止"已失效的连接请求"被服务器误接收，确保双方都具备收发能力。
四次挥手（断开连接）：
1. 客户端（C）→ 服务器（S）：FIN=1， seq=x（请求断开连接）；
2. 服务器（S）→ 客户端（C）：ACK=1， ack=x+1（确认断开请求，此时服务器可能仍在发送数据）；
3. 服务器（S）→ 客户端（C）：FIN=1， ACK=1， seq=y（服务器数据发送完毕，请求断开）；
4. 客户端（C）→ 服务器（S）：ACK=1， ack=y+1（确认断开）。
- 目的：确保双方数据都发送完毕，避免数据丢失。
滑动窗口与拥塞控制：
- 滑动窗口：实现"流量控制"，接收方通过告知发送方"可用窗口大小"，限制发送方发送速率，避免接收方缓冲区溢出；
- 拥塞控制：通过慢启动、拥塞避免、快速重传、快速恢复算法，避免网络因数据包过多而拥堵。

2. UDP协议核心特点

无连接、低开销：无需握手/挥手，头部仅8字节，传输效率极高；
适用于"实时性优先"场景：如视频直播（丢失少量数据包不影响观感）、游戏（低延迟比可靠性重要）；
需应用层自行保障可靠性：如DNS协议通过"重试机制"弥补UDP的不可靠性。

2.3 应用层：业务场景的"接口层"（重点：HTTPS）

核心定位

应用层是TCP/IP模型的"顶层"，直接面向用户业务，通过定义标准化协议，让不同应用程序之间实现通信。常见应用层协议：HTTPS、HTTP、DNS、FTP、SMTP等，其中HTTPS是最核心的安全协议。

HTTPS协议深度剖析（HTTP + TLS/SSL）

HTTPS并非独立协议，而是"HTTP协议 + TLS/SSL加密层"的组合，核心目标是解决HTTP的明文传输安全问题（如数据被窃听、篡改、伪造）。

1. HTTPS核心原理

底层传输：基于TCP协议（先建立TCP连接，再进行TLS握手）；
加密机制：采用"对称加密+非对称加密+数字证书"的混合加密方案：
- 非对称加密（RSA/ECC）：用于握手阶段协商"对称加密密钥"（公钥加密，私钥解密），避免密钥在传输中被窃听；
- 对称加密（AES）：用于传输阶段加密实际数据（密钥加密，密钥解密），加密效率高；
- 数字证书：由CA机构颁发，验证服务器身份，防止"中间人攻击"。

2. HTTPS握手流程（核心步骤）

客户端Hello：客户端向服务器发送支持的TLS版本、加密套件列表、随机数（Client Random）；
服务器Hello：服务器回应选定的TLS版本、加密套件、随机数（Server Random），并发送数字证书；
客户端验证证书：客户端验证证书有效性（是否过期、是否被CA签名、域名是否匹配），验证通过后生成"预主密钥（Pre-Master Secret）"，用服务器公钥加密后发送给服务器；
服务器解密密钥：服务器用私钥解密预主密钥，双方基于Client Random、Server Random、Pre-Master Secret生成"会话密钥（对称密钥）"；
加密通信：后续HTTP数据通过会话密钥加密传输，同时通过MAC（消息认证码）验证数据完整性。

3. HTTP vs HTTPS 核心对比

对比维度	HTTP	HTTPS
安全性	明文传输，无加密，易被窃听/篡改	加密传输（TLS/SSL），防窃听/篡改/伪造
端口	80	443
传输速度	快（无加密/解密开销）	略慢（新增TLS握手和加密/解密开销）
证书要求	无	需CA颁发的数字证书（免费/付费）
核心用途	普通静态资源访问（如非敏感网页）	敏感数据传输（电商支付、登录、网银）
协议头	无特殊头字段	含SSL/TLS相关头（如Strict-Transport-Security）

4. 其他核心应用层协议

DNS协议：域名解析（如www.baidu.com → 180.101.50.188），基于UDP协议，端口53，是网页访问的"前置步骤"；
FTP协议：文件传输，基于TCP协议，端口21（控制连接）+20（数据连接）；
SMTP协议：邮件发送，基于TCP协议，端口25，用于客户端向邮件服务器发送邮件。

三、网页解析完整流程（串联TCP/IP各层）

打开浏览器输入https://www.baidu.com，背后是TCP/IP各层协议协同工作的完整流程，共分为7步：

1. DNS域名解析（应用层）

问题：浏览器不知道www.baidu.com对应的IP地址，需通过DNS解析；
流程：浏览器 → 本地DNS缓存 → 路由器DNS → 根DNS → 百度域名服务器 → 返回IP地址（如180.101.50.188）；
协议：应用层DNS协议 + 传输层UDP协议。

2. 建立TCP连接（传输层）

浏览器与百度服务器通过TCP三次握手 建立连接：
1. 浏览器发送SYN包，请求建立连接；
2. 服务器回应SYN+ACK包，同意连接；
3. 浏览器发送ACK包，确认连接建立。

3. HTTPS TLS握手（应用层+传输层）

基于已建立的TCP连接，完成HTTPS TLS握手（如上文所述），协商会话密钥，建立加密通道。

4. 发送HTTP请求（应用层）

浏览器通过加密通道发送HTTP请求（HTTPS封装）：

http 复制代码

GET / HTTP/1.1
Host: www.baidu.com
User-Agent: Chrome/120.0.0.0
Accept: text/html,application/xhtml+xml

5. 数据传输（网络层+传输层）

HTTP请求经传输层TCP封装（加TCP头部）→ 网络层IP封装（加IP头部，源IP/目标IP）→ 网络接口层封装。

6. 服务器接收与处理请求（全层协同）

服务器网络接口层接收数据包后，自上而下解封装：
1. 网络接口层：剥离帧头部，提取IP数据包；
2. 网络层：校验IP头部，确认目标IP匹配后，剥离IP头部，提取TCP段；
3. 传输层：校验TCP头部（端口、序列号），通过TCP协议栈将数据送入缓冲区，按字节流重组（解决乱序/重复问题）；
4. 应用层：Web服务器（如Nginx）读取TCP缓冲区数据，剥离HTTPS加密层（用会话密钥解密），解析HTTP请求（方法、路径、请求头）。

服务器处理逻辑：根据请求路径（/）查询对应的资源（如百度首页HTML），生成HTTP响应数据：

http 复制代码

HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
Content-Length: 10240
Date: Wed, 15 May 2024 10:00:00 GMT

<!DOCTYPE html>
<html>
<head><title>百度一下，你就知道</title></head>
<body>...</body>
</html>

7. 服务器返回HTTPS响应（加密+封装）

应用层：Web服务器将HTTP响应数据通过会话密钥加密（对称加密），添加TLS头部；
传输层：加密后的响应数据被TCP协议栈封装为TCP段（添加TCP头部，含确认号、窗口大小）；
网络层：TCP段被封装为IP数据包（添加源IP/目标IP，如百度服务器IP→客户端IP）；
网络接口层：IP数据包被封装为帧（添加MAC地址），通过物理网络传输回客户端。

8. 客户端接收与解密响应

客户端网络接口层接收帧，自上而下解封装（帧→IP数据包→TCP段）；
传输层：TCP协议栈校验数据完整性，确保无丢失/乱序后，将加密的应用层数据送入浏览器；
应用层：浏览器用之前协商的会话密钥解密数据，得到原始HTTP响应（HTML内容）。

9. 浏览器解析与渲染网页

HTML解析：浏览器解析HTML字符串，构建DOM树（文档对象模型），描述网页结构；
CSS解析：解析HTML中引用的CSS（内联/外部样式表），构建CSSOM树（CSS对象模型），定义元素样式；
渲染树构建：合并DOM树与CSSOM树，生成渲染树（只包含可见元素）；
布局（Layout）：计算渲染树中每个元素的位置、尺寸（如宽度、高度、坐标）；
绘制（Paint）：浏览器根据布局结果，将元素绘制到屏幕上（像素渲染）；
额外资源加载：若HTML中包含图片、字体、JS脚本等资源，浏览器会重复上述流程（DNS解析→TCP连接→HTTPS请求），异步加载这些资源并更新渲染结果；
JS执行：JS脚本通过DOM API/CSSOM API操作网页，可能触发重新布局（Reflow）或重新绘制（Repaint）。

10. 连接释放（可选）

当网页加载完成且无后续请求时，客户端与服务器通过TCP四次挥手断开连接，释放资源。

四、核心协议横向对比总表（网络/传输/应用层）

协议层级	核心协议	核心功能	连接性	可靠性	数据单元	典型端口	适用场景
网络层	IP（v4/v6）	跨网段地址转发、定位主机	无连接	不可靠	数据包	-	所有跨网段通信
网络层	ICMP	差错报告、网络诊断	无连接	不可靠	ICMP报文	-	ping、traceroute
网络层	ARP	IP→MAC地址转换	无连接	可靠（局域网内）	ARP报文	-	同一网段主机通信
传输层	TCP	端到端可靠传输	面向连接	可靠	段	80（HTTP）、443（HTTPS）、21（FTP）	文件传输、网页访问、邮件
传输层	UDP	端到端高效传输	无连接	不可靠	数据报	53（DNS）、123（NTP）	视频直播、游戏、DNS查询
应用层	HTTPS	加密的网页访问	面向连接（基于TCP）	可靠+安全	加密HTTP数据	443	敏感数据传输（登录、支付）
应用层	HTTP	明文网页访问	面向连接（基于TCP）	可靠	HTTP报文	80	普通静态资源访问
应用层	DNS	域名→IP解析	无连接（基于UDP）	半可靠（重试机制）	DNS报文	53	所有需域名访问的场景

五、核心总结与关键启示

1. 分层模型的核心价值

解耦：各层独立实现功能，上层无需关注底层传输细节（如应用层无需关心IP路由），降低开发与维护复杂度；
兼容：底层技术迭代不影响上层应用（如IPv4升级到IPv6，应用层HTTP/HTTPS无需修改）；
复用：核心协议（如TCP/IP）被所有应用共享，避免重复造轮子。

2. 核心协议的选择逻辑

网络层：IP协议是"必选"，ICMP/ARP是"辅助"，解决"寻址与诊断"问题；
传输层："可靠优先"选TCP（文件、网页、支付），"效率/实时性优先"选UDP（直播、游戏、DNS）；
应用层："安全优先"选HTTPS（敏感数据），"简单高效"选HTTP（静态资源），"域名解析"必用DNS。

3. HTTPS的核心意义

并非替代HTTP，而是通过TLS/SSL加密层解决HTTP的"明文安全隐患"，是互联网安全的"基石协议"；
握手阶段的"证书验证"和"混合加密"是安全核心，避免窃听、篡改、中间人攻击。

4. 网页解析的关键认知

看似简单的"打开网页"，是TCP/IP全层协议协同的结果，其中DNS解析、TCP三次握手、HTTPS握手是"耗时关键步骤"（优化这些步骤可提升网页加载速度）；
浏览器的"异步加载""渲染树构建""JS执行"是前端性能优化的核心切入点（如减少Reflow/Repaint、压缩资源、CDN加速）。

六、常见问题与优化方向

1. 网络层常见问题

IP地址枯竭：解决方案是升级IPv6或使用NAT（网络地址转换）；
路由环路：通过路由协议（如OSPF、RIP）避免，依赖ICMP超时机制止损。

2. 传输层常见问题

TCP粘包/拆包：应用层需定义"数据边界"（如固定长度、分隔符）解决；
UDP丢包：实时场景可通过"冗余传输""帧重传"弥补，关键数据需改用TCP。

3. 应用层常见问题

HTTPS握手耗时：优化方案包括启用TLS会话复用、HTTP/2（多路复用）、CDN加速；
DNS解析耗时：优化方案包括本地DNS缓存、DNS预解析、使用高性能DNS服务器。

4. 网页加载优化核心方向

减少DNS解析次数（合并域名）；
复用TCP连接（HTTP/2多路复用、Connection: keep-alive）；
压缩资源（HTML/CSS/JS压缩、图片无损压缩）；
延迟加载非关键资源（如图片、非首屏JS）；
避免不必要的Reflow/Repaint（优化JS执行逻辑、减少DOM操作）。
