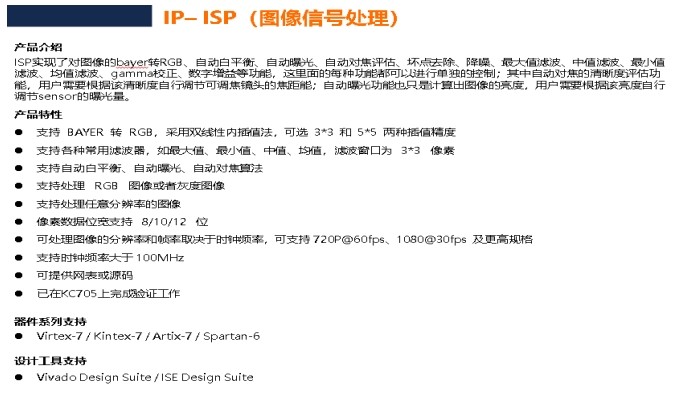

IP-ISP (图像信号处理) 产品介绍 ISP实现了对图像的bayer转RGB、自动白平衡、自动曝光、自动对焦评估、坏点去除、降噪、最大值滤波、中值滤波、最小值滤波、均值滤波、gamma校正、数字增益等功能，这里面的每种功能都可以进行单独的控制;其中自动对焦的清晰度评估功能，用户需要根据该清晰度自行调节可调焦镜头的焦距能;自动曝光功能也只是计算出图像的亮度，用户需要根据该亮度自行调节sensor的曝光量。产品特性支持 BAYER 转RGB，采用双线性内插值法，可选3*3和5*5两种插值精度支持各种常用滤波器，如最大值、最小值、中值、均值，滤波窗口为3*3像素支持自动白平衡、自动曝光、自动对焦算法支持处理RGB图像或者灰度图像支持处理任意分辨率的图像像素数据位宽支持8/10/12位可处理图像的分辨率和帧率取决于时钟频率，可支持720P@60fps、1080@30fps及更高规格支持时钟频率大于100MHz 可提供网表或源码已在KC705上完成质验证工作器件系列支持 Virtex-7/Kintex-7/Artix-7/Spartan-6 设计工具支持 Vivado Design Suite /ISE Design Suite

嘿，各位技术爱好者们！今天来给大家唠唠IP - ISP（图像信号处理）这个超有趣的玩意儿。ISP就像是图像的魔法师，能实现一堆超厉害的功能，让图像变得美美的。

一、ISP的神奇功能

色彩转换：Bayer转RGB

ISP实现了从Bayer格式到RGB格式的转换，这可是图像处理中很关键的一步，让图像拥有丰富的色彩。它采用双线性内插值法，而且还提供了33和55两种插值精度可选。比如说在Python中，如果要自己简单实现一个类似概念的双线性插值（只是简单示意，实际ISP更复杂）：

python 复制代码

import numpy as np


def bilinear_interpolation(image, new_width, new_height):
    old_height, old_width = image.shape[:2]
    new_image = np.zeros((new_height, new_width, 3), dtype=np.uint8)
    for y in range(new_height):
        for x in range(new_width):
            old_y = y * old_height / new_height
            old_x = x * old_width / new_width
            y1, y2 = int(old_y), min(int(old_y) + 1, old_height - 1)
            x1, x2 = int(old_x), min(int(old_x) + 1, old_width - 1)
            for c in range(3):
                value = (image[y1, x1, c] * (y2 - old_y) * (x2 - old_x) +
                         image[y1, x2, c] * (y2 - old_y) * (old_x - x1) +
                         image[y2, x1, c] * (old_y - y1) * (x2 - old_x) +
                         image[y2, x2, c] * (old_y - y1) * (old_x - x1))
                new_image[y, x, c] = value
    return new_image

这里的代码就是对图像进行双线性插值来调整图像大小，虽然和ISP里的Bayer转RGB不完全一样，但能体现这个插值的概念。在ISP中，这种双线性内插值法能让转换后的RGB图像色彩过渡更自然。

各种滤波操作

ISP支持一堆常用滤波器，像最大值、最小值、中值、均值滤波，滤波窗口固定为3*3像素。以均值滤波为例，在OpenCV里实现起来就很方便：

python 复制代码

import cv2
import numpy as np


image = cv2.imread('test.jpg')
kernel = np.ones((3, 3), np.float32) / 9
blurred = cv2.filter2D(image, -1, kernel)
cv2.imshow('Mean Filtered Image', blurred)
cv2.waitKey(0)
cv2.destroyAllWindows()

这段代码通过定义一个3*3的均值滤波核，对图像进行滤波操作，去除图像中的噪声。在ISP里的均值滤波也是类似原理，让图像变得更平滑。最大值、最小值和中值滤波则各有各的特点，最大值滤波会突出图像中的亮部，最小值滤波突出暗部，中值滤波对椒盐噪声等有很好的抑制作用。

自动功能

ISP还支持自动白平衡、自动曝光、自动对焦算法。不过这里有点特别，像自动对焦的清晰度评估功能，它只是给出清晰度结果，用户得自己根据这个清晰度去调节可调焦镜头的焦距。自动曝光也是，只计算出图像亮度，用户要自行调节sensor的曝光量。这就像是ISP给你指了个方向，具体操作还得你自己来。

其他功能

坏点去除、降噪、gamma校正、数字增益等功能也一应俱全，而且每种功能都能单独控制，这可太方便了，你可以根据图像的具体需求，灵活调整每个功能参数。

二、ISP的强大特性

图像类型支持广泛

它既能处理RGB图像，也能处理灰度图像，不管你拿到的是彩色照片还是黑白图像，ISP都能上手处理。而且对于任意分辨率的图像都能支持，像素数据位宽还支持8/10/12位，适应性超强。

性能与时钟频率紧密相关

可处理图像的分辨率和帧率取决于时钟频率，像720P@60fps、1080@30fps及更高规格都能支持，只要时钟频率大于100MHz。这意味着如果你的硬件时钟频率够给力，就能处理更高分辨率和帧率的图像，相当厉害。

交付形式多样

它可以提供网表或源码，对于不同需求的开发者来说都很友好。要是你想在已有的硬件设计上直接集成，网表就很合适；要是你想深入研究或者根据自己需求修改代码，源码就派上用场了。

器件和设计工具支持丰富

器件系列支持Virtex - 7/Kintex - 7/Artix - 7/Spartan - 6，设计工具支持Vivado Design Suite /ISE Design Suite 。这使得不同的硬件平台和开发环境都能很好地与ISP配合，开发者可以根据自己的实际情况选择最适合的组合。

而且这个ISP已经在KC705上完成了质验证工作，稳定性和可靠性都有一定保障。

总的来说，IP - ISP在图像信号处理领域有着丰富的功能和强大的特性，无论是对于图像质量的提升，还是适应不同的应用场景，都表现得相当出色。如果你正在搞图像处理相关的项目，不妨考虑一下这个神奇的IP - ISP哦！
