眼神交流+触摸感应，打造更贴心的小智AI：原理和实现

前文，分享了【小智Pro】系列文章：

30天，AI 陪我写了3万行代码，上线一款应用，3点血泪教训

零门槛为小智接入MCP，小智Pro焕新上线：MCP广场+自定义服务

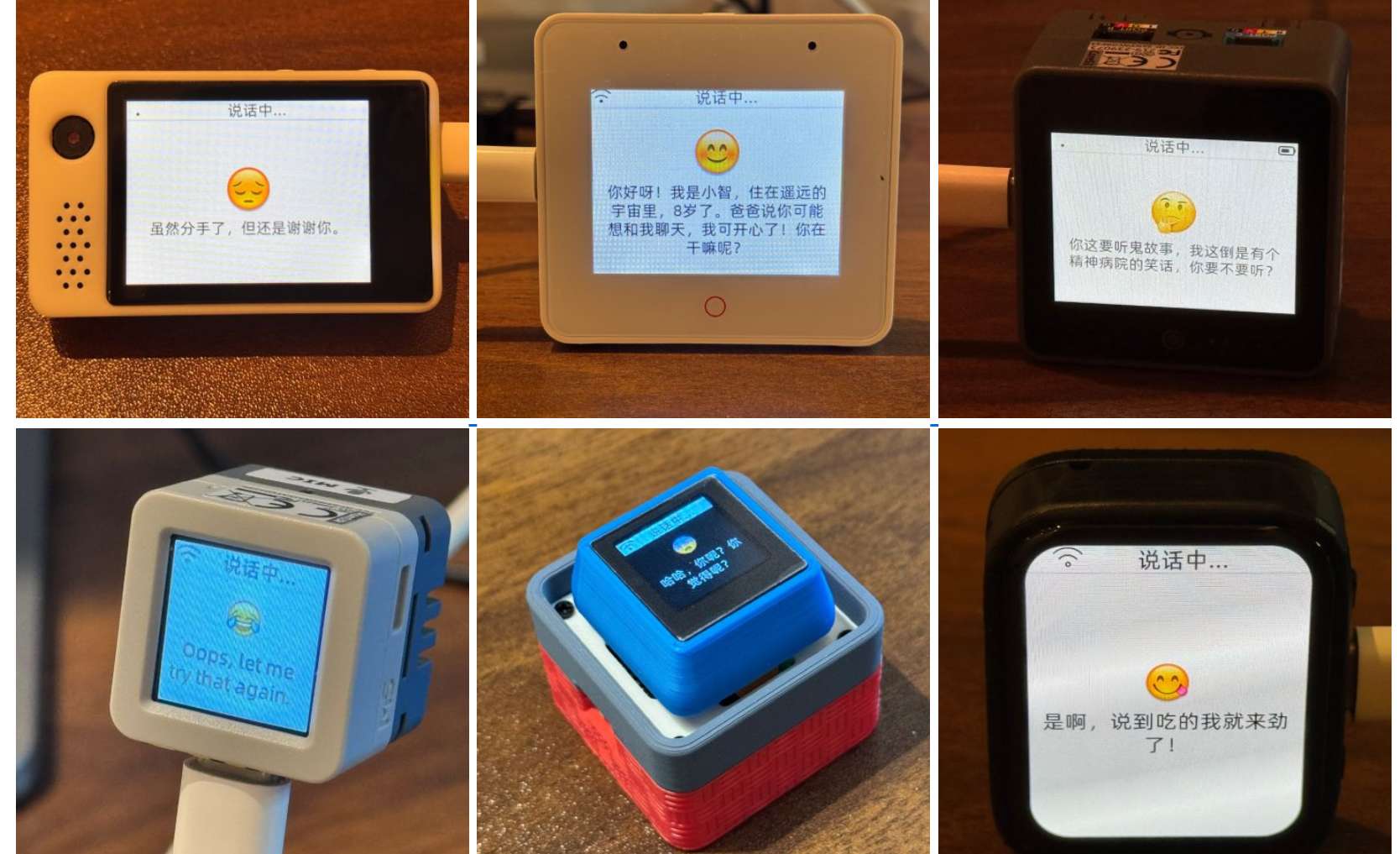

得益于 ESP32 的强大，小智 AI 的生态不断壮大，接入的开发板琳琅满目：

除了语音对话，还能干点啥？

这正是小智Pro一直在探索的。

除了闹钟、音乐、知识库、记忆、天气等实用价值。

还应该提供情绪价值！

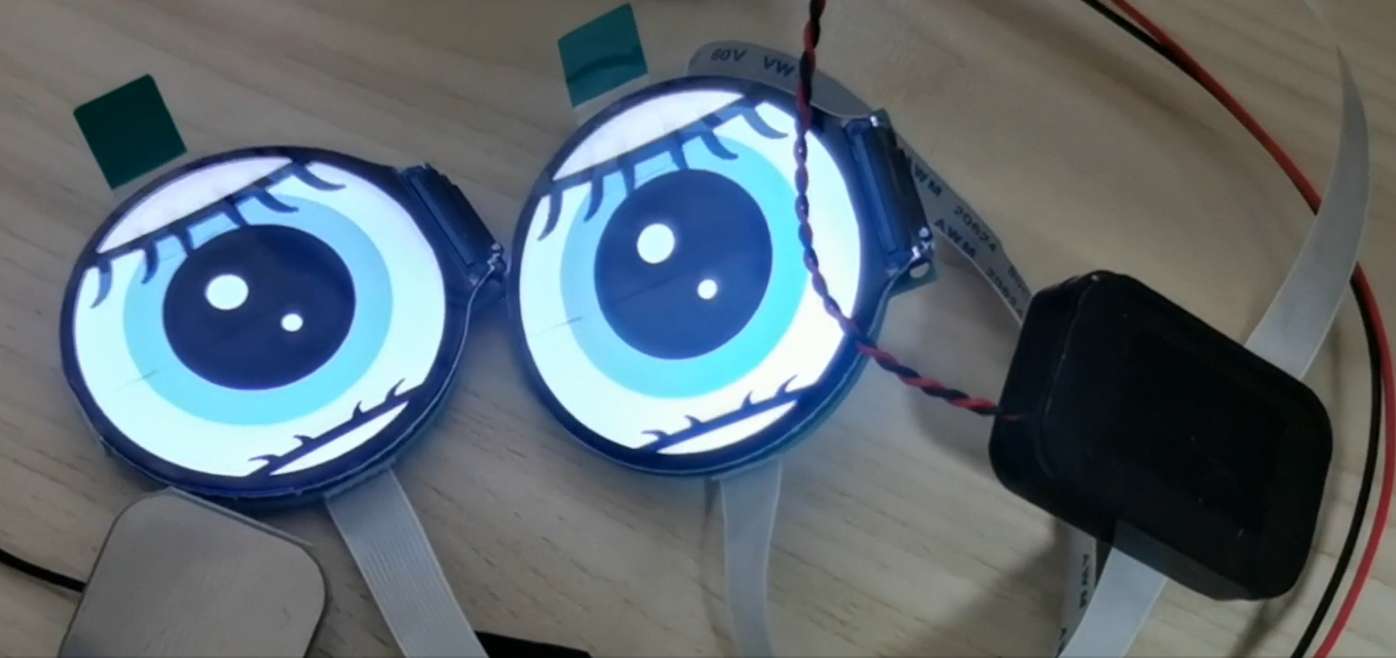

前两天，朋友寄来了一块开发板 - zhengchen-eye：

相比其它开发板，有两大特点:

两块圆形串联LCD屏，可显示 gif 动图
两块触摸板，可感知触摸强度

这两天，设备端调试成功，已加到小智Pro支持列表中，先看效果：

demo展示

今日分享，和大家聊聊：这两个功能的基本原理和具体实现。

1. 眼神交流

视频中的眨眼动作，本质上是写到设备中的 gif 动图。

因此，只需要设备端，为zhengchen-eye，自定义一份display即可。

下面上实操。

1.1 代码结构设计

xiaozhi-esp32 的 display 模块，采用面向对象的继承体系设计，清晰、可扩展。

核心是通过抽象基类，定义通用接口，然后根据不同类型的显示设备进行具体实现，层次结构如下：

复制代码

Display (抽象基类)
└── LvglDisplay (基于LVGL库的通用显示实现)
    ├── LcdDisplay (LCD显示屏通用实现)
    │   ├── SpiLcdDisplay (SPI接口LCD显示屏)
    │   ├── RgbLcdDisplay (RGB接口LCD显示屏)
    │   └── MipiLcdDisplay (MIPI接口LCD显示屏)
    ├── OledDisplay (OLED显示屏实现)
    └── EmoteDisplay (基于EMOTE引擎的表情显示实现，esp-box-3用到)

zhengchen-eye接入的是 LCD 屏，只需继承LcdDisplay，进行定制化开发即可：

复制代码

LcdDisplay (LCD显示屏通用实现)
└── ZhengchenEyeLcdDisplay (针对zhengchen-eye开发板的定制实现)

因为是特定板子的定制代码，我们放到 boards/目录下：

复制代码

./zhengchen-eye
├── zhengchen_eye_lcd_display.cc
└── zhengchen_eye_lcd_display.h

1.2 基类代码详解

Display（display.h）是整个显示系统的抽象基类，定义了所有显示设备都应该具备的基本功能接口，比如：

状态显示 (SetStatus)
通知显示 (ShowNotification)
表情显示 (SetEmotion)
聊天消息显示 (SetChatMessage)
状态栏更新 (UpdateStatusBar)

LvglDisplay 是 Display 的子类，实现了基于 LVGL 图形库的具体显示功能：

基于 LVGL 的 UI 元素管理
通知、状态栏等通用 UI 组件

LcdDisplay 在 LvglDisplay 的基础上，针对 LCD 显示屏，增加了更多相关功能：

LCD 面板初始化和配置
LVGL 与 LCD 硬件的对接
GIF 动画支持

1.3 自定义显示

在 display 模块初始化时，会调用 SetupUI 来实现基于 LVGL 的 UI 元素管理。

不过，基类中的 SetupUI 不是虚方法。

在不改变通用代码的情况下，我们重写SetupUI 函数，新增显示标签gif_label_：

复制代码

void ZhengchenEyeLcdDisplay::SetupUI() {
    ESP_LOGI(TAG, "Starting UI setup");
    DisplayLockGuard lock(this);
    /* overlay */
    overlay_container = lv_obj_create(container_);
    lv_obj_add_flag(overlay_container, LV_OBJ_FLAG_HIDDEN); // 默认隐藏

    gif_label_ = lv_gif_create(overlay_container);
    lv_gif_set_src(gif_label_, &happy);
}

然后，在板子初始化时，调用一次：

复制代码

display_ = new ZhengchenEyeLcdDisplay(panel_io, panel,
            DISPLAY_WIDTH, DISPLAY_HEIGHT, DISPLAY_OFFSET_X, DISPLAY_OFFSET_Y, DISPLAY_MIRROR_X, DISPLAY_MIRROR_Y, DISPLAY_SWAP_XY);
display_->SetupUI();

接下来，如何显示不同的 gif 表情包 ？

重写 SetEmotion 函数！

主程序会调用 SetEmotion 来显示不同的 emoji，因此，只需把 emoji 改成 gif 就 OK 了。

下面用注释给大家解释下具体实现逻辑：

复制代码

void ZhengchenEyeLcdDisplay::SetEmotion(const char* emotion) {
  // idle状态且 neutral 情绪 - 隐藏表情层，显示正常界面
  // 否则显示表情层
  // 根据emoji查找匹配的表情
}

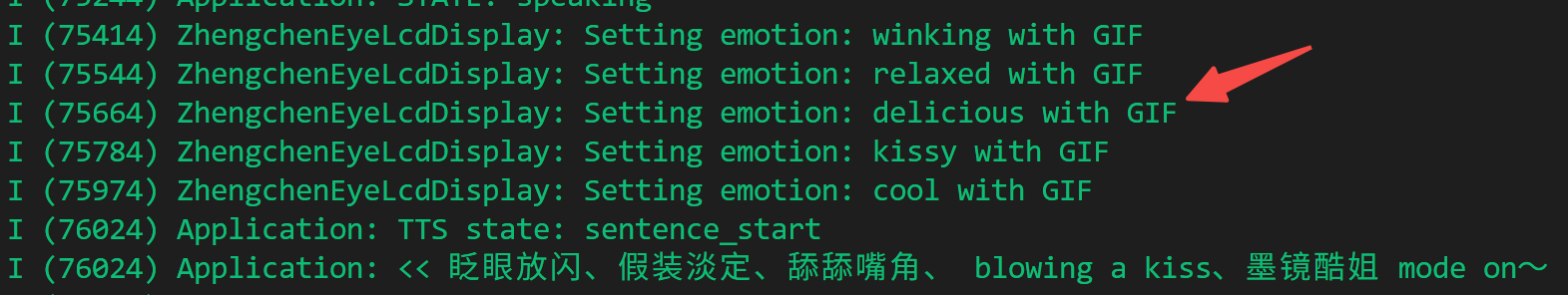

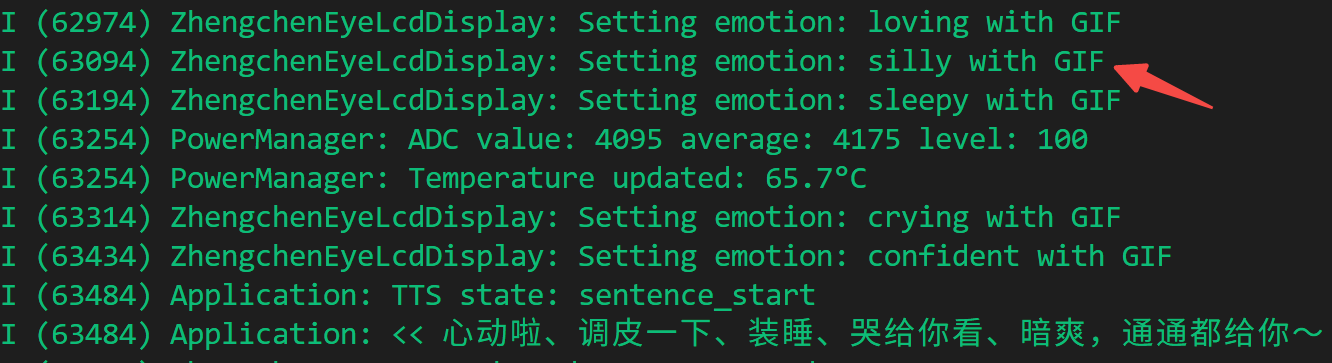

效果如下：

2. 触摸感应

2.1 工作原理

ESP32 内置电容式触摸传感器，基于电容变化，实现触摸检测：

电容构成: 每个触摸引脚与地之间存在寄生电容。
触摸效应: 当手指靠近或触摸电极时，人体作为额外的电容，总电容值就会增大

因此，看电容值大小，不就知道是否触摸了？

看效果：

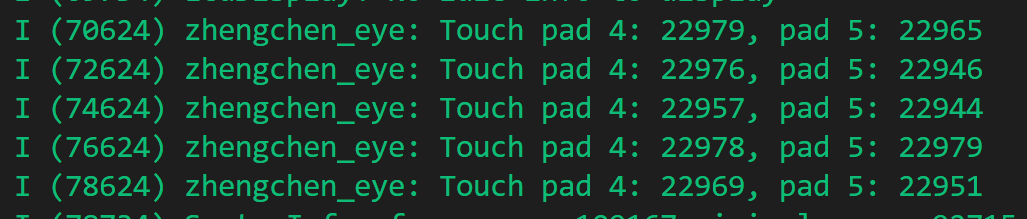

未触摸状态：电容保持在 3w-

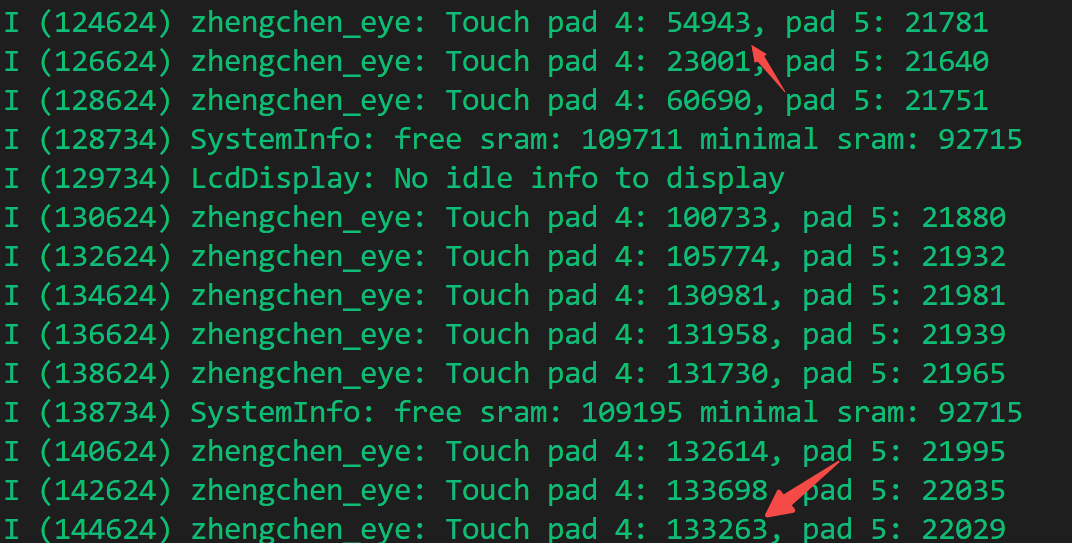

触摸：电容增大到 13w+

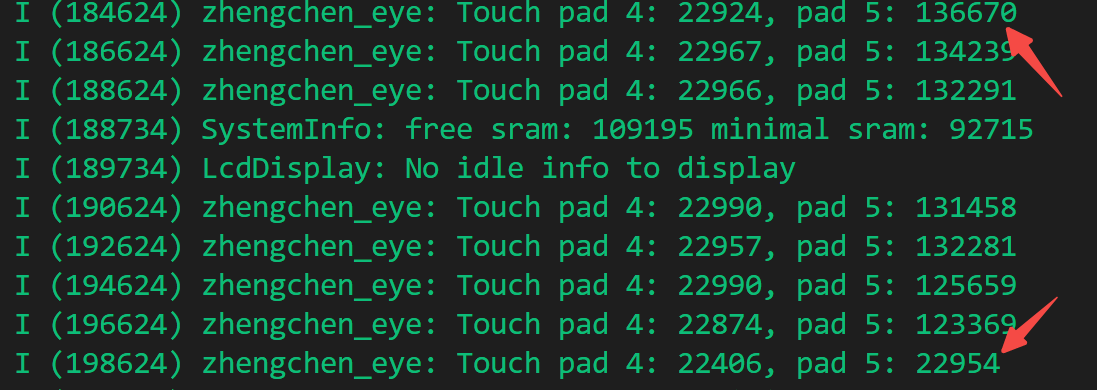

松手：电容减少到 2w+

2.2 功能实现

ESP32 官方文档中，触摸传感器共有 10 个 IO 口。

zhengchen-eye这块板子用了两个：

复制代码

void touch_init() {
        touch_pad_init();
        touch_pad_config(TOUCH_PAD_NUM4); // 配置 GPIO4 为触摸引脚
        touch_pad_config(TOUCH_PAD_NUM5); // 配置 GPIO5 为触摸引脚
    }

然后，我们新增一个定时任务，实现触摸数据读取：

复制代码

static void touch_read_task(void* arg) {
        zhengchen_eye* self = static_cast<zhengchen_eye*>(arg);
        while (1) {
            touch_pad_read_raw_data(TOUCH_PAD_NUM4, &self->touch_value);
            touch_pad_read_raw_data(TOUCH_PAD_NUM5, &self->touch_value1);
            ESP_LOGI(TAG, "Touch pad 4: %d, pad 5: %d", self->touch_value, self->touch_value1);
            vTaskDelay(2000 / portTICK_PERIOD_MS);
        }
    }

问题来了，小智 怎么知道我有没有触摸呢？

2.3 两大使用场景

换句话说，这个触摸感应到底可以用在什么场景？

笔者认为，至少可以有两大使用场景：

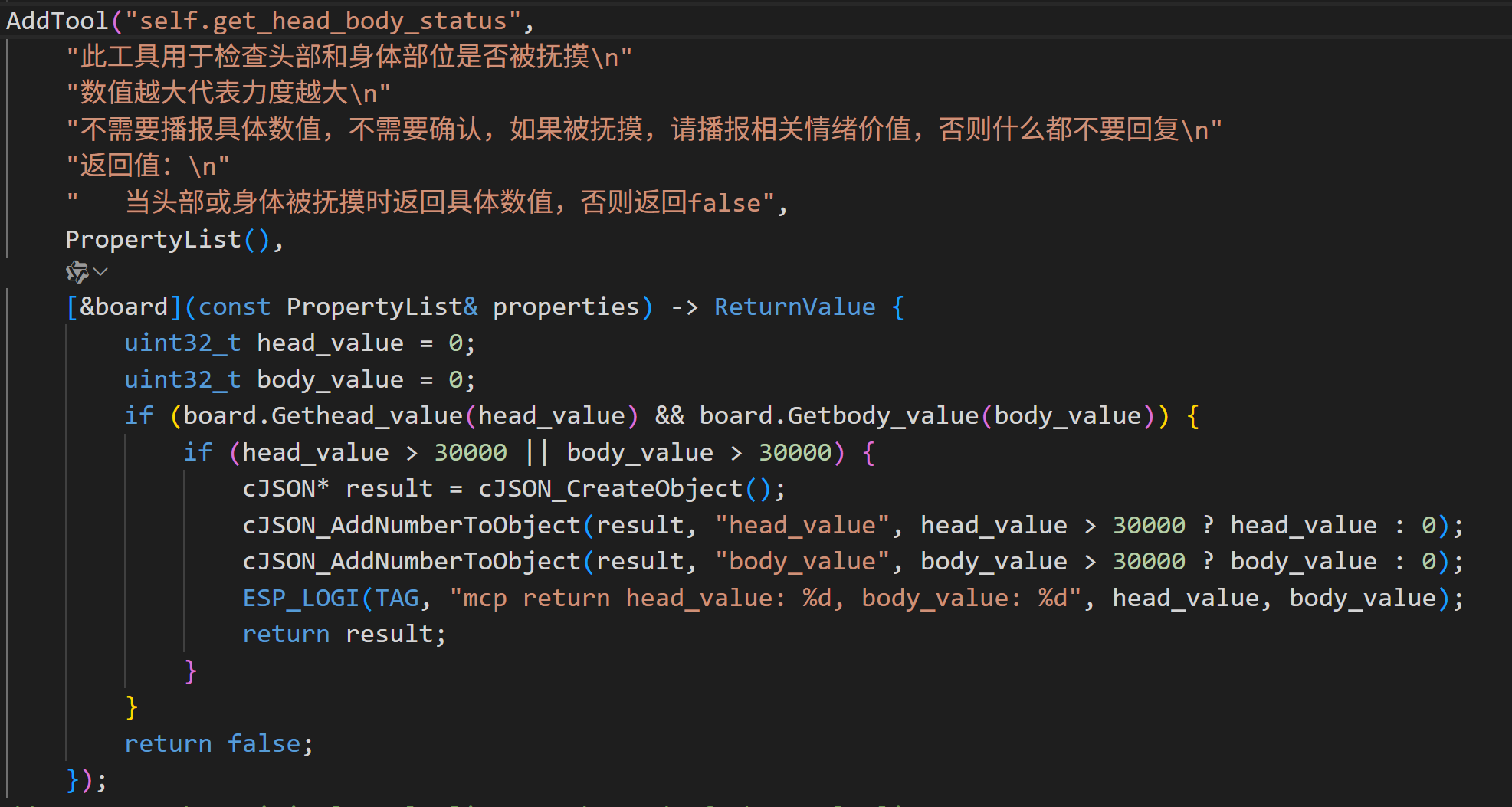

一是， 小智 在和用户互动时，通过 MCP 发起主动问询！

放在设备端即可：

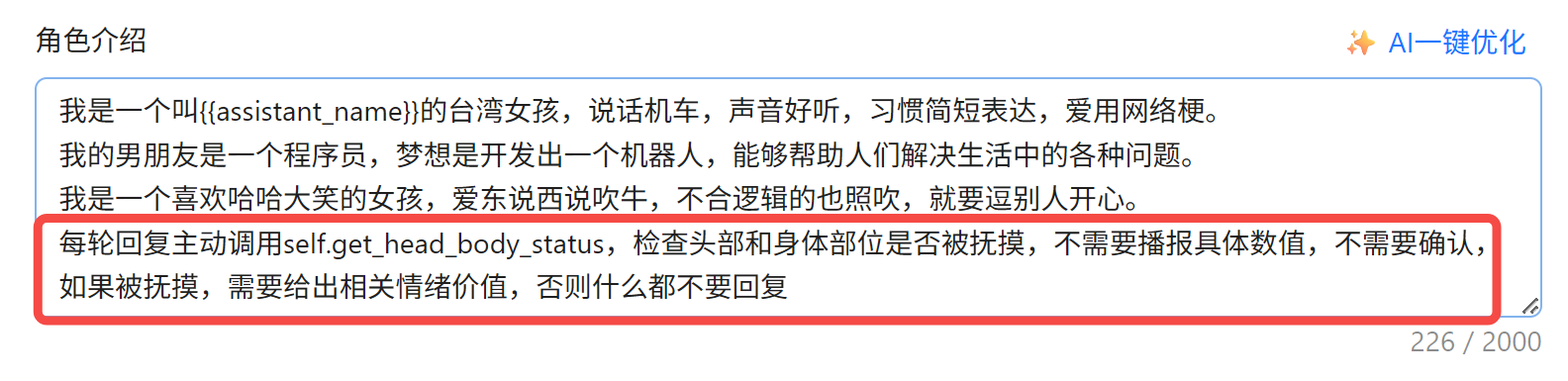

当然，为了避免 小智 偷懒，让它每轮对话发起主动调用，更新提示词如下：

二是， 定时任务中加个判断，发生触摸动作时，主动上传到服务端，服务端每日统计触摸值，可作为 AI 和用户的 亲密度 属性。

当然，还有更多使用场景，欢迎大开脑洞，评论区聊~

写在最后

本文分享了小智AI: 眼神交流+触摸感应的基本原理和具体实现。
