Vxlan基本名词解释：
NVE：运行了Vxlan的物理设备
VTEP：对Vxlan报文进行封装解封装的协议，根据NVI ID建立隧道
NVI：Vxlan隧道端点 负责接入BD 运行在Vtep内 采用不同ID区分
Vxlan基本流程（二层）：

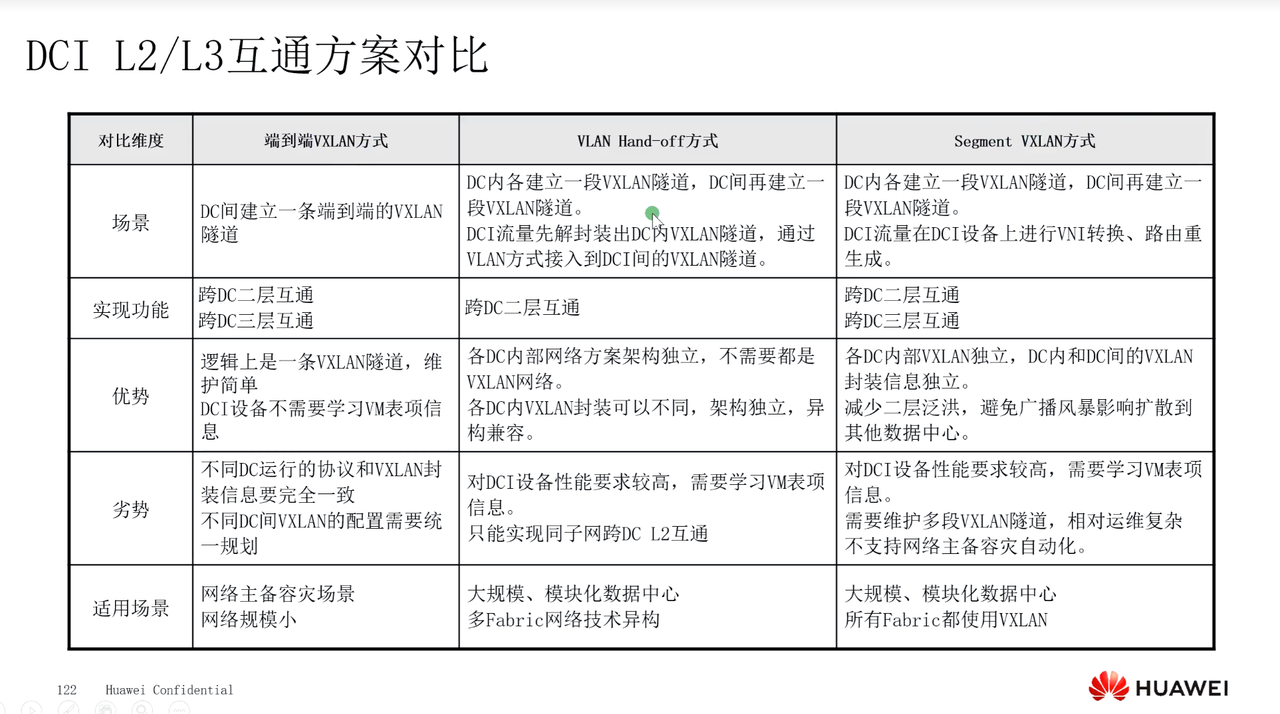

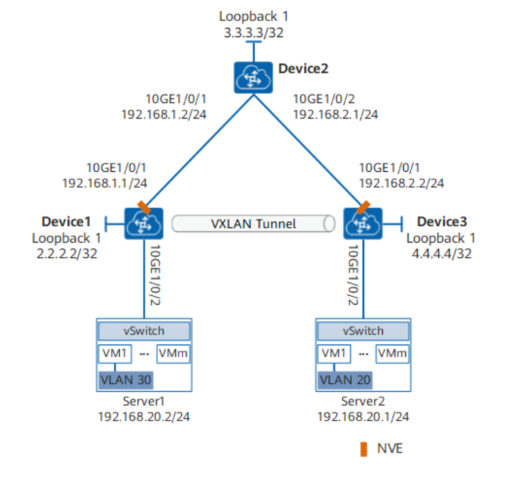

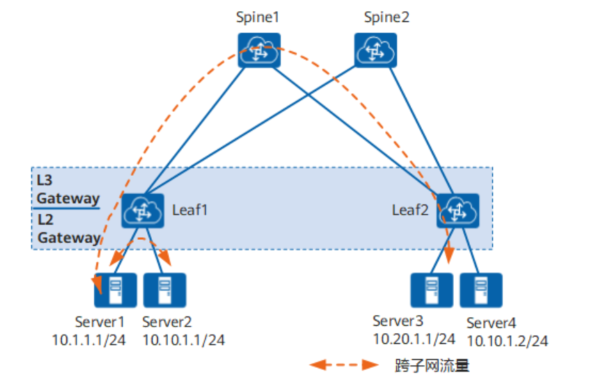

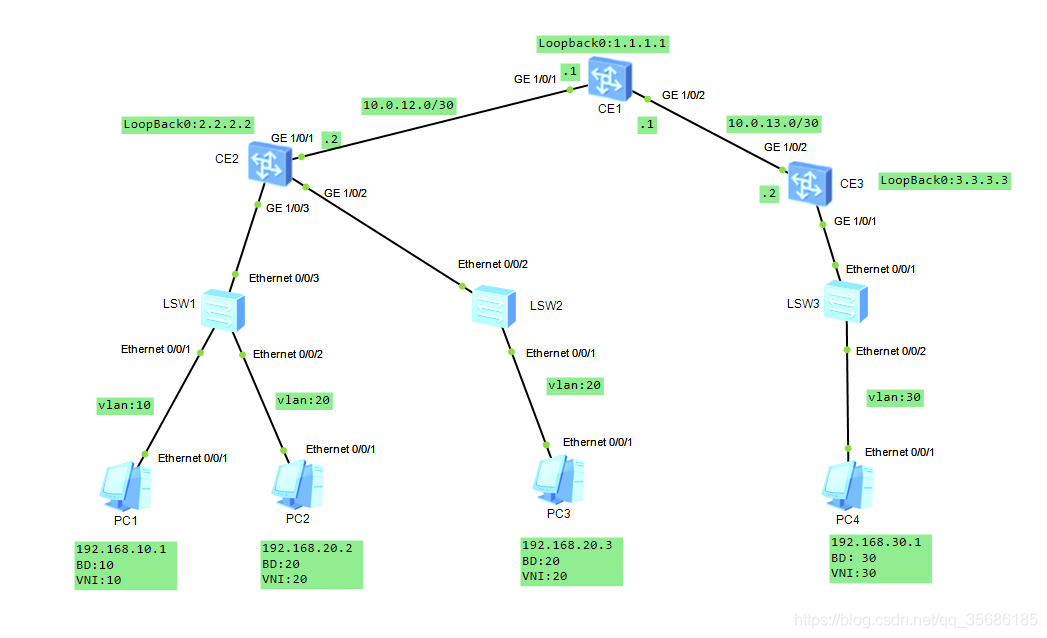

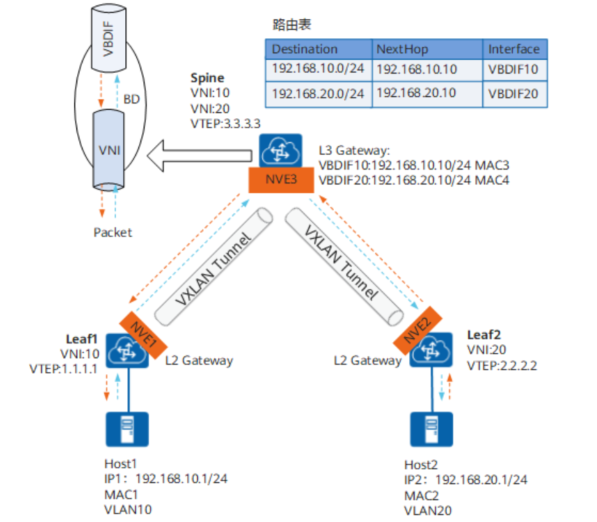

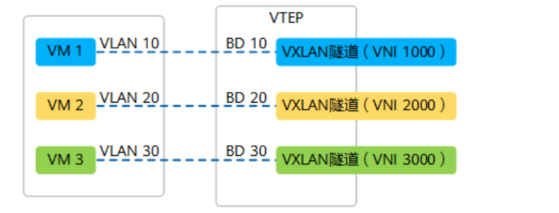

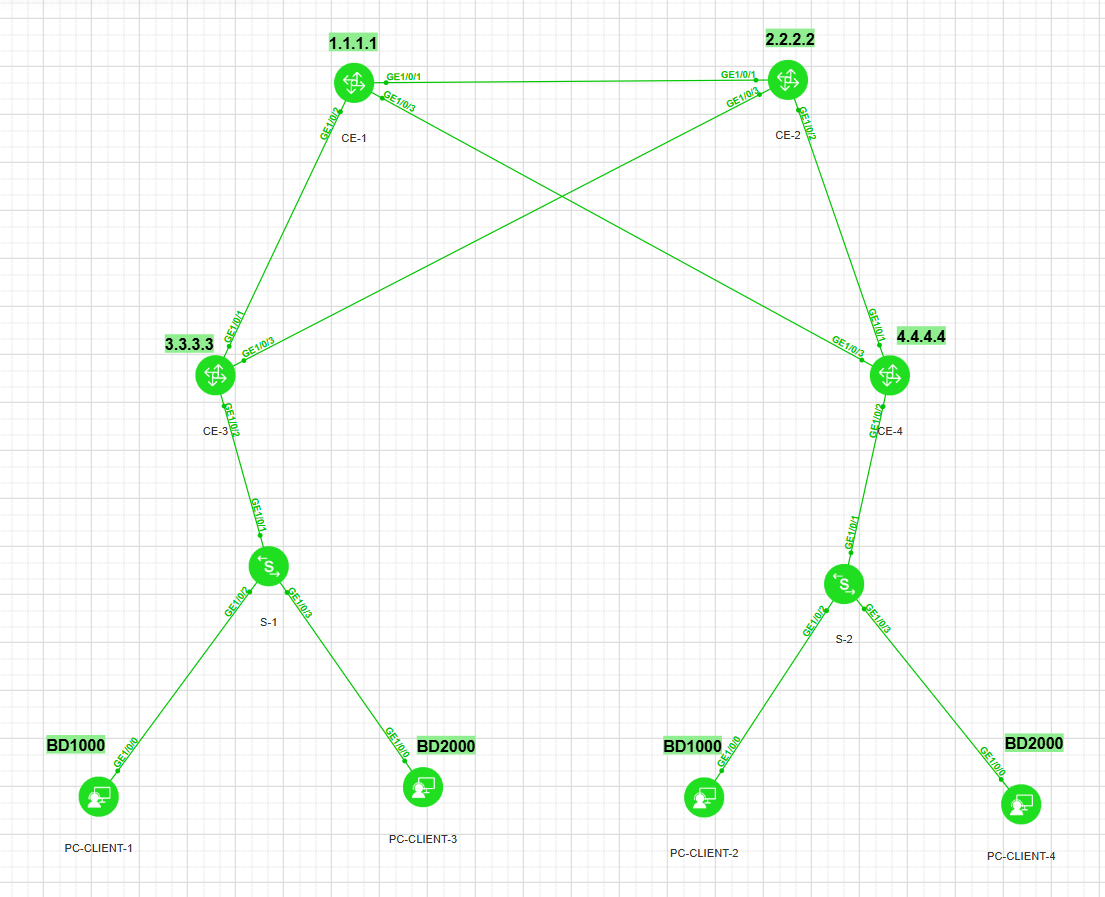

SW1\] bridge-domain 100 #创建BD \[SW1-bd100\]vxlan vni 1000 #BD绑定VNI \[SW1\] int nve 1 #有且只有一个 \[SW1-nve1\]source 1.1.1.1 #配置源IP用于Vtep寻址 \[SW1-nve1\]vni 1000 head-end peer-list 2.2.2.2 #VNI 1000 去找 NVE 2.2.2.2有同样的NVI 1000 隧道建立成功 ### 三层网关的两种部署方式： 二层网关：用于解决租户接入Vxlan虚拟网络中或同网段通信 三层网关：跨网段通信以及外部网络访问 #### 集中式网关： 所有三层通信都要经过Spine进行转发实现集中式管理 优点：流量集中管理，配置较为简单 缺点：转发路径不是最优路径，Spine压力过大以及ARP表项瓶颈 #### 分布式网关：  Spine节点：关注于高速IP转发，强调的是设备的高速转发能力。 Leaf节点： 作为VXLAN网络中的二层网关设备，与物理服务器或VM对接，用于解决终端租户接入VXLAN虚拟网络的问题。 作为VXLAN网络中的三层网关设备，进行VXLAN报文封装/解封装，实现跨子网的终端租户通信，以及外部网络的访问。 **分布式网关的特点** VXLAN分布式网关具有如下特点： 同一个Leaf节点既可以做VXLAN二层网关，也可以做VXLAN三层网关，部署灵活。 Leaf节点只需要学习自身连接服务器的ARP表项，而不必像集中三层网关一样，需要学习所有服务器的ARP表项，解决了集中式三层网关带来的ARP表项瓶颈问题，网络规模扩展能力强。 ### EVPN： EVPN通过扩展BGP协议新定义了几种BGP EVPN路由，这些BGP EVPN路由可以用于传递VTEP地址和主机信息，因此EVPN应用于VXLAN网络中，可以把原本依赖数据平面的VTEP发现和主机信息学习从数据平面转移到控制平面。 Type路由：  总结： Type 3：告诉别人"我在这个 VNI 里"，用于建立 VNI 的泛洪树（IMET 表）。 Type 2：告诉别人"这个主机（MAC/IP）在我这里"，用于学习主机位置与 ARP 抑制。 Type 5：告诉别人"这个三层网段（Prefix）从我这里可达"，用于 VXLAN L3 路由。 ### 实验一:静态Vxlan集中网关转发  配置思路： 1. Leaf接入BD,Spine上存在BD 10 20 2. Leaf都指向Spine建立对等体 3. Int vbdif 配置IP 暂时无法在飞书文档外展示此内容 命令参考： https://blog.csdn.net/qq_35686185/article/details/112176735 存在疑问： 为什么只有终端可以ping通VBDIF 终端以上都不可以 目前理解：ce2 lsw1 没有IP 并且 ce 1 ce 2 通过BD ce 2 lsw 1 通过 vlan 组成局域网 Ce 2 lsw 1 就相当于一根网线 ### 实验二:Vxlan\&EVPN集中网关转发  配置思路： * ospf打通3层 * D1 D3 创建BD并接入下层VLAN * 通过NVE 建立隧道两端，并配置EVPN vrf * 通过BGP 打通隧道，D2创建Vbdif接入下层BD * 底层Vswitch，上trunk 下 access 终端配置vbdif 网关 注意： * 配置EVPN BGP前要线开启 **evpn-overlay enable** * 不要忘记配置EVPN VRF \[\~Device1\] **bridge-domain 20** \[\*Device1-bd20\] **evpn** * 使用路由反射器记得在EVPN实例中配置 \[\~ce1-bgp\]**l2vpn-family evpn** \[\~ce1-bgp-af-evpn\]**peer 2.2.2.2 reflect-client** \[\*Device2-bgp-af-evpn\] **undo policy vpn-target #反射器禁用标签** 具体配置命令查看手册 ： 配置通过VXLAN实现相同网段用户通信的示例（BGP EVPN方式） 暂时无法在飞书文档外展示此内容 ### 实验三:分布式网关EVPN方式实现  #### 配置思路： Under-lay使用ospf打通 over-lay使用Bgp evpn Spine跟leaf建立bgp邻居并开启路由反射器 Leaf创建路由实例进行over-lay隔离，NVE接入vni 创建BD接入Vni 接入Vlan 接入evpn实例 leaf创建Vbdif 绑定路由实例 赋予ip mac 开启ip复用以及arp信息收集 #### 关键代码： **peer advertise irb ：让对端学习到三层路由(原本只能学习二层)** **undo policy vpn-target ：路由反射器一定要关掉这条命令，不然别人收不到** **evpn-overlay enable ：所有三层设备都要开** **vxlan anycast-gateway enable ：允许同IP同MAC在网络中同时存在，并由最近的路由进行响应** **arp collect host enable ：** **收集BD下的设备信息通过EVPN发送给对端减少泛洪** VNI 3000 用来三层通信 配置： SPINE： under-lay基础配置： interface GE1/0/1 undo portswitch ip address 10.1.12.1 255.255.255.0 interface GE1/0/2 undo portswitch ip address 10.1.13.1 255.255.255.0 interface GE1/0/3 undo portswitch ip address 10.1.14.1 255.255.255.0 interface LoopBack0 ip address 1.1.1.1 255.255.255.255 Evpn-overlay enable bgp 1 private-4-byte-as enable peer 3.3.3.3 as-number 1 peer 3.3.3.3 connect-interface LoopBack0 peer 4.4.4.4 as-number 1 peer 4.4.4.4 connect-interface LoopBack0 ipv4-family unicast peer 3.3.3.3 enable peer 4.4.4.4 enable l2vpn-family evpn undo policy vpn-target peer 3.3.3.3 enable peer 3.3.3.3 advertise irb #路由反射器也要配 peer 3.3.3.3 reflect-client peer 4.4.4.4 enable peer 4.4.4.4 advertise irb peer 4.4.4.4 reflect-client ospf 1 area 0.0.0.0 network 1.1.1.1 0.0.0.0 network 10.1.0.0 0.0.255.255 Leaf1： evpn-overlay enable 三层实例，同租户使用相同实例 ip vpn-instance abc ipv4-family route-distinguisher 1:1 vpn-target 11:1 export-extcommunity evpn #一定要加上 vpn-target 11:1 import-extcommunity evpn #不然不走evpn vxlan vni 3000 #三层隧道 BD接入NVI 并 创建EVPN实例 bridge-domain 1000 vxlan vni 5010 evpn route-distinguisher 5010:1 vpn-target 5010:1 export-extcommunity vpn-target 11:1 export-extcommunity #只出不入二层与三层隔离 vpn-target 5010:1 import-extcommunity bridge-domain 2000 vxlan vni 5020 evpn route-distinguisher 5020:1 vpn-target 5020:1 export-extcommunity vpn-target 11:1 export-extcommunity vpn-target 5020:1 import-extcommunity 创建vbdif 绑定三层实例配置两条核心命令 interface Vbdif1000 ip binding vpn-instance abc ip address 192.168.1.254 255.255.255.0 mac-address 0000-5e00-0101 vxlan anycast-gateway enable arp collect host enable interface Vbdif2000 ip binding vpn-instance abc ip address 192.168.2.254 255.255.255.0 mac-address 0000-5e00-0102 vxlan anycast-gateway enable arp collect host enable interface Nve1 source 3.3.3.3 vni 5010 head-end peer-list protocol bgp vni 5020 head-end peer-list protocol bgp bgp 1 undo default ipv4-unicast private-4-byte-as enable peer 1.1.1.1 as-number 1 peer 1.1.1.1 connect-interface LoopBack0 peer 2.2.2.2 as-number 1 peer 2.2.2.2 connect-interface LoopBack0 ipv4-family unicast peer 1.1.1.1 enable peer 2.2.2.2 enable l2vpn-family evpn policy vpn-target peer 1.1.1.1 enable peer 1.1.1.1 advertise irb peer 2.2.2.2 enable peer 2.2.2.2 advertise irb Under-lay 基础配置 interface GE1/0/1 undo portswitch ip address 10.1.13.3 255.255.255.0 interface GE1/0/2.10 mode l2 encapsulation dot1q vid 100 bridge-domain 1000 interface GE1/0/2.20 mode l2 encapsulation dot1q vid 200 bridge-domain 2000 interface GE1/0/3 undo portswitch ip address 10.1.23.3 255.255.255.0 interface LoopBack0 ip address 3.3.3.3 255.255.255.255 ospf 1 area 0.0.0.0 network 3.3.3.3 0.0.0.0 network 10.1.0.0 0.0.255.255 源文件： 暂时无法在飞书文档外展示此内容 ### IDC间互联解决方案
