IM 系统已从单一聊天工具升级为融合通信、办公、业务联动的核心平台。其架构设计的科学性直接决定系统的稳定性、安全性与扩展性。分层设计思想作为 IM 系统架构的核心方法论，通过模块化拆分与标准化协同，实现 "高内聚、低耦合" 的工程目标，既保障核心通信能力稳健，又能灵活适配多场景需求。本文将围绕八大核心维度，系统拆解 IM 系统架构的设计逻辑与实践路径。
一、系统架构设计：分层解耦的 "骨架支撑"
系统架构是 IM 系统的基础骨架，通过服务端与客户端的分层设计，构建"中枢-终端"协同的通信体系。

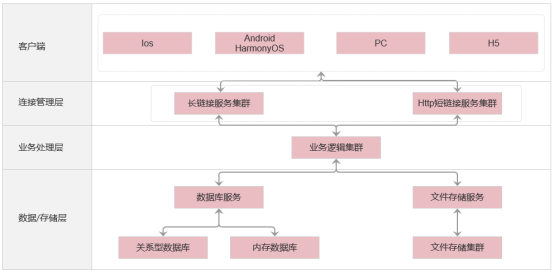

服务端架构
1、 核心分层设计
**连接管理层：**采用稳固的长连接机制，通过智能心跳机制维持连接保活，为即时通讯提供基础保障。
**业务处理层：**作为服务端的 "大脑"，统一处理核心业务逻辑。
**数据服务层：**采用 "关系型数据库 + 内存数据库" 的混合存储架构
**文件服务层：**专门处理文件的上传、存储与分发，支持国密算法加密存储
2、 关键支撑能力
服务端通过部署关系型数据库集群、内存数据库节点、文件存储集群，形成分布式支撑架构，具备高并发处理、数据容错备份等能力。同时，结合内外网安全转接机制，实现外网数据加密传入、内网解密验证的安全闭环，保障核心数据不被泄露或篡改。
客户端架构
1、 核心分层与功能
**网络通信层：**负责与服务端建立并维持网络连接，具备智能选路、自动重连能力
**数据管理层：**承担本地数据的存储与安全防护职责
**界面呈现层：**采用现代化 UI 框架构建交互界面，注重视觉体验与操作流畅性
**功能扩展层：**采用模块化设计，支持功能的灵活增减与迭代
2、 跨平台与第三方适配
**跨平台支持：**针对不同终端场景提供专属解决方案
桌面端基于 Electron 框架，适配 Windows、macOS、Linux 三大系统
移动端采用 React Native 开发，覆盖 iOS 与 Android 平台
Web 端通过响应式设计，兼容主流浏览器，实现 "一次开发、多端适配"
**第三方应用集成：**采用 WebView 框架，提供标准 API 接口，支持考勤系统、OA 办公、业务系统等第三方应用的无缝嵌入，让客户端成为多功能集成的 "入口平台"
二、通信协议设计：数据传输的 "规则引擎"
通信协议是 IM 系统数据交互的"语言规范"，通过传输层与应用层的协同设计，平衡实时性、可靠性与安全性。
传输层协议
传输层协议根据不同数据类型采用差异化策略，兼顾实时性与可靠性：
1、 **聊天消息：**采用 WebSocket 长连接，确保消息实时收发；同时集成国密 SSL 加密，防止传输过程中数据被窃取
2、 **文件传输：**基于 HTTP/2 协议，支持大文件断点续传，提升文件传输效率，减少网络波动带来的影响
3、 **状态同步：**采用 HTTP/2 + WebSocket 混合模式
4、 **核心特性：**具备连接保活、压缩传输、优先调度等能力，优化传输性能与用户体验
应用层协议
1、 **消息结构：**采用高效序列化格式，减少数据体积，提升传输与解析效率。
2、 **信令系统：**设计认证信令、状态信令、控制信令、错误信令等四类核心信令，覆盖全场景交互需求
三、安全加密体系：全链路的 "防护屏障"
安全加密体系贯穿 IM 系统通信全流程，通过国密算法集成与网络隔离设计，构建纵深防御体系
国密算法集成
1、 **传输加密：**采用 SM2 算法实现 SSL 握手，消息内容通过 SM4 对称加密传输
2、 **存储加密：**本地消息记录与文件采用 SM4 加密
3、 **身份认证：**基于 SM2 数字证书实现双向认证，登录令牌采用 JWT 格式
内外网安全转接
1、网络隔离 **：**部署物理隔离网，内外网数据经"拆包-审查-重组"流程转接，防止内网数据外泄
2、 数据 交换 **：**全程采用国密算法防护，外网加密数据经网闸传输，内网解密前校验 SM2 签名，双向数据流均通过国密加密保障安全
3、 **访问控制：**内外网用户采用不同认证策略，外网用户需通过 VPN 二次认证，内网用户绑定终端 MAC 地址，限制非法接入
四、数据存储方案：信息资产的 "管理中心"
数据存储方案需兼顾性能、可靠性与安全性，通过结构化与非结构化数据的差异化管理，优化存储效率。

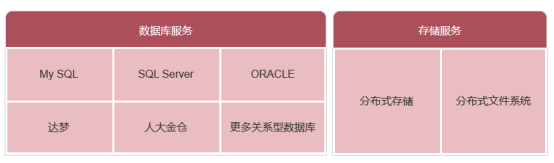

结构化数据存储
1、 **用户数据：**主从架构存储用户基本信息、组织架构、权限配置，通过分库分表支撑百万级用户规模。
2、 **消息索引：**构建复合索引优化会话查询速度，消息内容存储于非结构化数据库
3、 **缓存策略：**Redis 集群缓存热点数据，减轻数据库压力
非结构化数据存储
1、 **文件存储：**采用分布式对象存储，支持容量弹性扩展；图片自动生成多分辨率缩略图（原图 / 缩略图 / 缩略图），根据网络环境动态加载
2、 **消息内容：**消息归档至对象存储
3、 **备份策略：**采用"本地备份+异地容灾"模式，重要文件支持每日增量备份，支持全量备份，备份数据加密存储，保障数据可靠性
五、第三方应用集成：生态扩展的 "连接桥梁"
第三方应用集成通过标准化接口与开放能力，延伸 IM 系统业务价值。
开发支持
1、 **API 网关：**统一 RESTful API 接口，支持 OAuth2.0 授权，降低接入成本。
2、 **SDK 工具包：**提供 Android/iOS/JavaScript SDK，封装核心功能（消息发送、音视频通话），支持快速集成
3、 **测试环境：**提供沙箱环境与模拟数据，支持压力测试与兼容性测试，协助开发者快速排查问题
核心应用集成

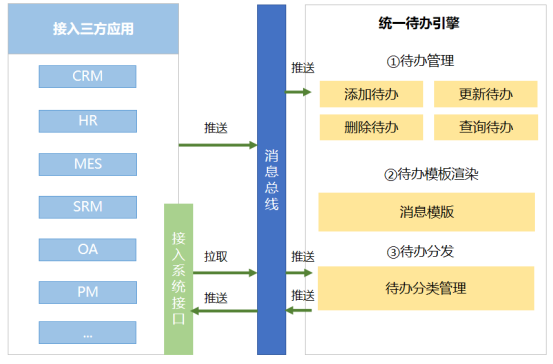

1、 **办公协同：**集成 OA 系统（信息发布/审批流程等推送）、日程（日程、待办、会议同步）、文档协作（在线编辑与共享），实现"沟通-协作"闭环
2、 **业务系统：**通过 WebHook 机制接收业务系统事件通知（如订单提醒、工单待审），支持在IM内直接处理业务流程，提升工作效率

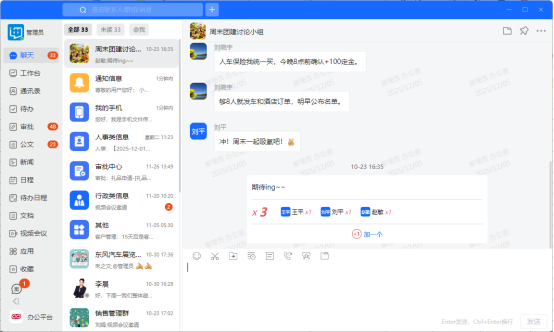

六、IM 界面设计：用户体验的"交互窗口"
界面设计以"简洁高效、人性化"为核心，平衡功能完整性与操作便捷性。
核心功能设计
1、 **会话管理：**采用三栏布局，会话列表显示未读消息数与发送时间，支持快捷操作（标为已读 、置顶会话、 删除会话、消息免打扰）
2、 **聊天界面：**消息气泡区分发送方与接收方，支持文本、表情、@提及、文件，输入框上方提供快捷工具（截图、表情包、语音）
3、 **群组空间：**支持群公告、群文件、群管理功能，成员列表按角色区分（群主/管理员 /普通成员）
交互体验优化
1、 **响应速度：**消息发送延迟控制在100ms 以内，界面切换动画耗时＜100ms，通过预加载机制减少等待时间
2、 **操作便捷性：**支持拖拽文件发送、语音转文字、消息撤回，提供快捷键（Ctrl+Enter 发送消息）提升操作效率
3、 **反馈机制：**消息发送成功/失败提供明确图标提示，网络异常时显示重试按钮，对方已读未读有提示标识
个性化设置
1、 **通知管理：**支持按会话设置通知策略（通知内容设置/消息免打扰），是否开启通知提示音
2、 **数据管理：**提供本地缓存清理、消息漫游设置，用户可自主控制数据存储策略
七、安全隐私保护：用户信任的 "保障体系"
安全隐私保护贯穿系统全生命周期，通过通信安全与隐私控制双重措施，构建用户信任基础。
通信安全
**1、传输安全：**所有网络请求采用 TLS 1.3 加密传输，证书链采用 SM2 算法签名
2、 **内容安全：**消息内容经端到端 SM4 加密，确保内容隐私
隐私控制
**1、信息可见性：**支持设置在线状态（在线/忙碌/离开），可自定义通讯录可见范围，隐藏手机号等敏感信息
**2、数据授权：**第三方应用需明确申请权限，用户可随时在设置中revoke授权
**3、隐私合规：**遵循GDPR与《个人信息保护法》要求，用户可申请数据审计与账号注销，数据留存期限可自定义
八、设计实施建议：工程落地的 "实践指南"
结合项目实践经验，从用户导向、技术实现、多端一致性三个维度提出实施建议。
用户导向设计
1、 **需求调研：**通过用户访谈与行为分析，区分核心需求与次要需求，优先保障核心功能体验
2、 **原型验证：**采用高保真原型进行方案确认，收集反馈意见，迭代优化界面布局与交互逻辑，降低开发返工成本
**3、灰度发布：**新功能采用灰度发布策略，通过埋点分析功能使用率与报错率，逐步全量推送
技术实现要点
**1、性能优化：**服务端采用缓存预热与异步处理机制，客户端实现资源懒加载与图片压缩，确保系统在高并发场景下稳定运行
**2、监控告警：**部署全链路监控系统，采集服务响应时间、错误率、资源使用率等指标，设置阈值告警
**3、容灾备份：**核心数据库采用主从复制+定时备份策略，服务端部署多活集群，当单节点故障时自动切换
多端一致性
**1、设计规范：**制定统一的 UI 设计规范，各端严格遵循，确保视觉体验一致
**2、功能同步：**新功能需同步覆盖全端（PC桌面 / 移动 / Web），特殊终端限制提前告知用户
**3、测试策略：**建立多端测试矩阵，覆盖不同设备型号、系统版本与网络环境，确保功能兼容性与体验一致性
IM系统架构的分层设计思想，本质是"分工协作、各司其职"的工程哲学。从服务端的分布式协同到客户端的多端适配，从通信协议的精准选型到安全加密的纵深防御，每一层级都在为"高效、安全、可靠"的核心目标服务。在数字化转型加速的背景下，这种分层设计不仅能支撑IM系统应对百万级用户、高并发消息、复杂安全场景的挑战，更能通过模块化扩展与生态集成，实现从"通信工具"到"协同平台"的价值升级，成为企业数字化转型的重要支撑。
