FPGA教程系列-Vivado AXI4-Stream自定义IP核

FPGA教程系列-Vivado AXI4-Stream自定义IP核

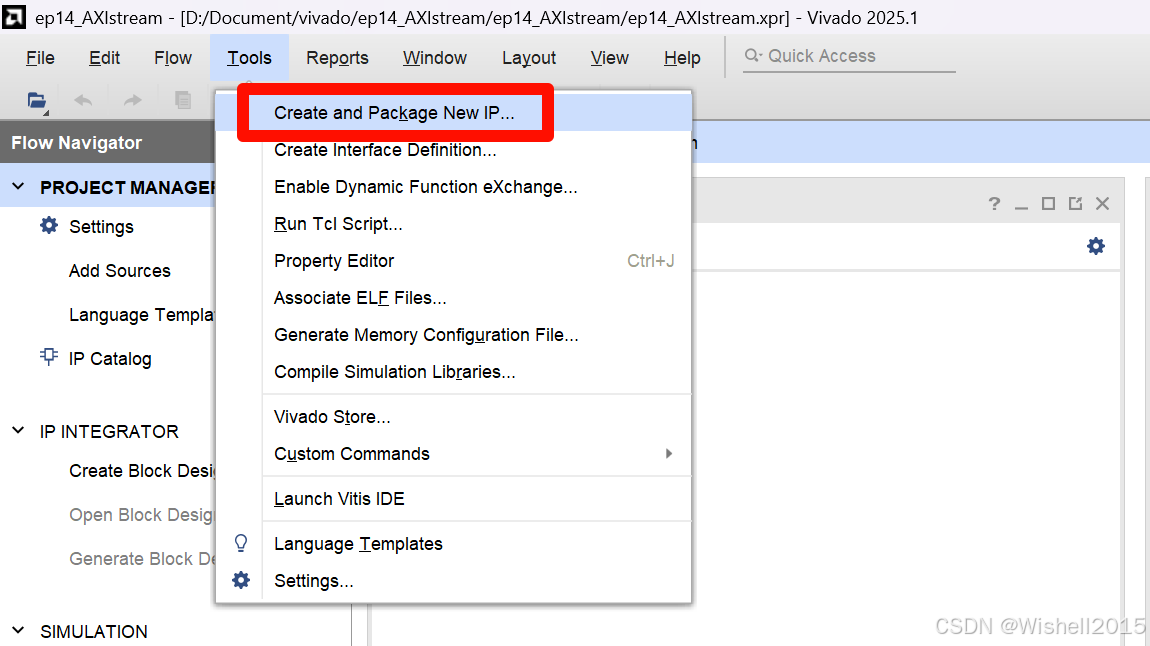

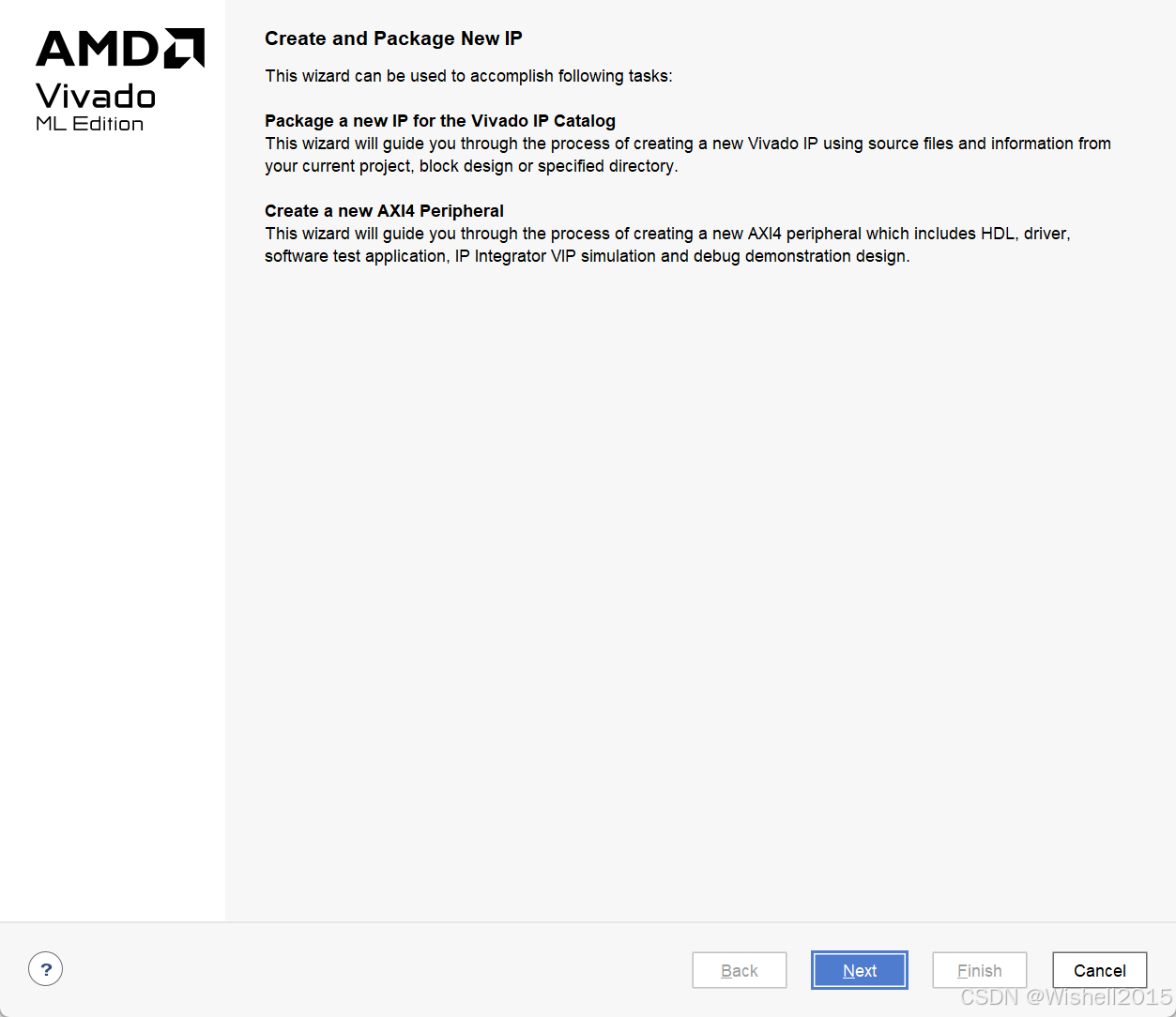

打包AXI4-Stream MASTER（创建一个自定义IP核）

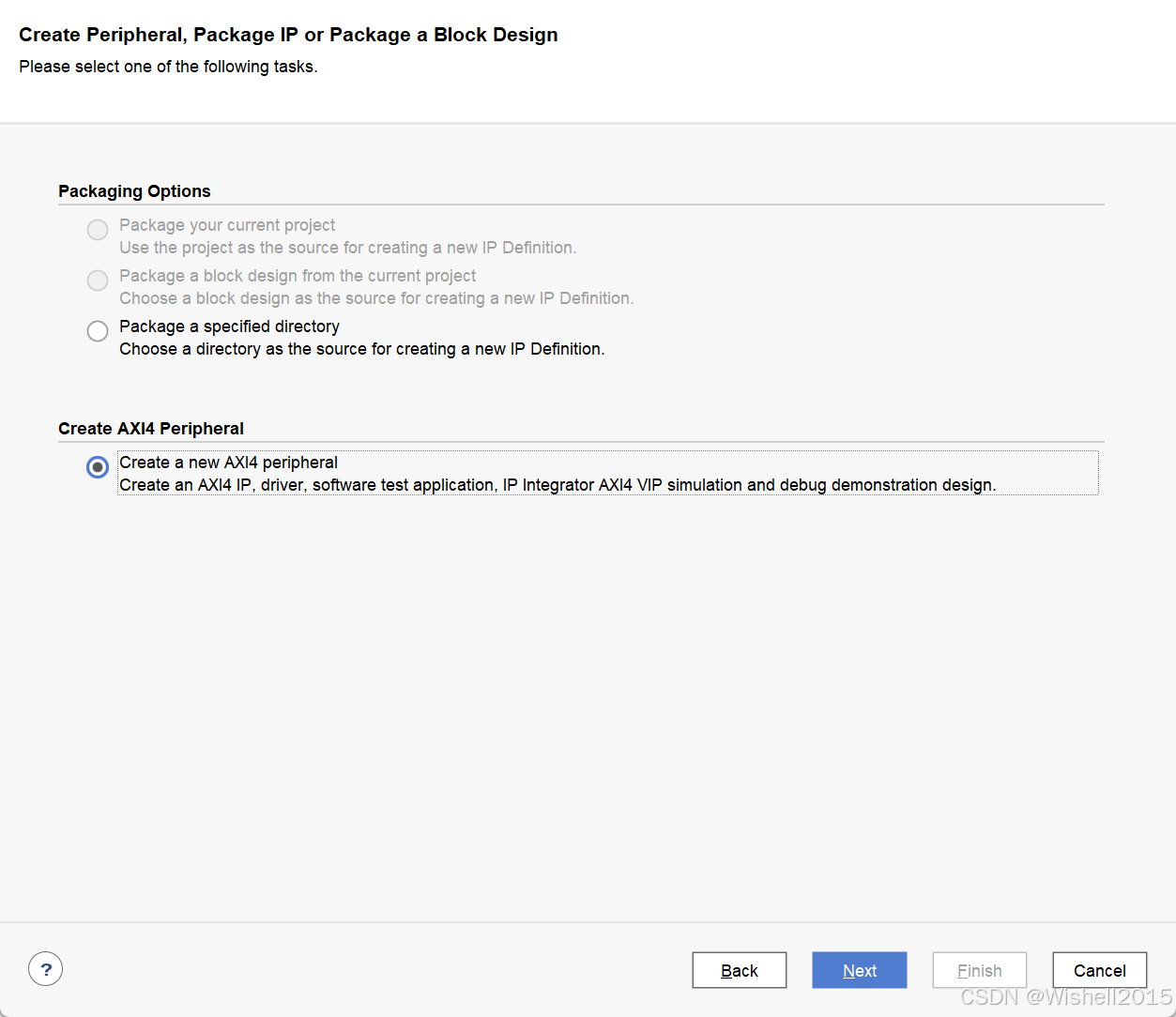

下一步

1. Package your current project (封装当前工程)： 将你当前正在 Vivado 中打开的整个 RTL（Verilog/VHDL）工程打包成一个 IP 核。

2. Package a block design from the current project (封装当前工程中的 Block Design)： 将当前工程中已经画好的 Block Design（.bd 文件，即由多个 IP 连接而成的子系统）封装成一个新的、单一的 IP 核。

3. Package a specified directory (封装指定目录)： 选择硬盘上的一个特定文件夹，Vivado 会扫描该文件夹内的源文件（代码、约束等），并将其封装为 IP。

4. Create a new AXI4 peripheral (创建一个新的 AXI4 外设)： 这不是封装现有的代码，而是生成代码模板。它会启动一个向导，帮你生成一个带有 AXI4 总线接口（AXI4-Lite, AXI4-Full, 或 AXI4-Stream）的 Verilog/VHDL 框架代码。

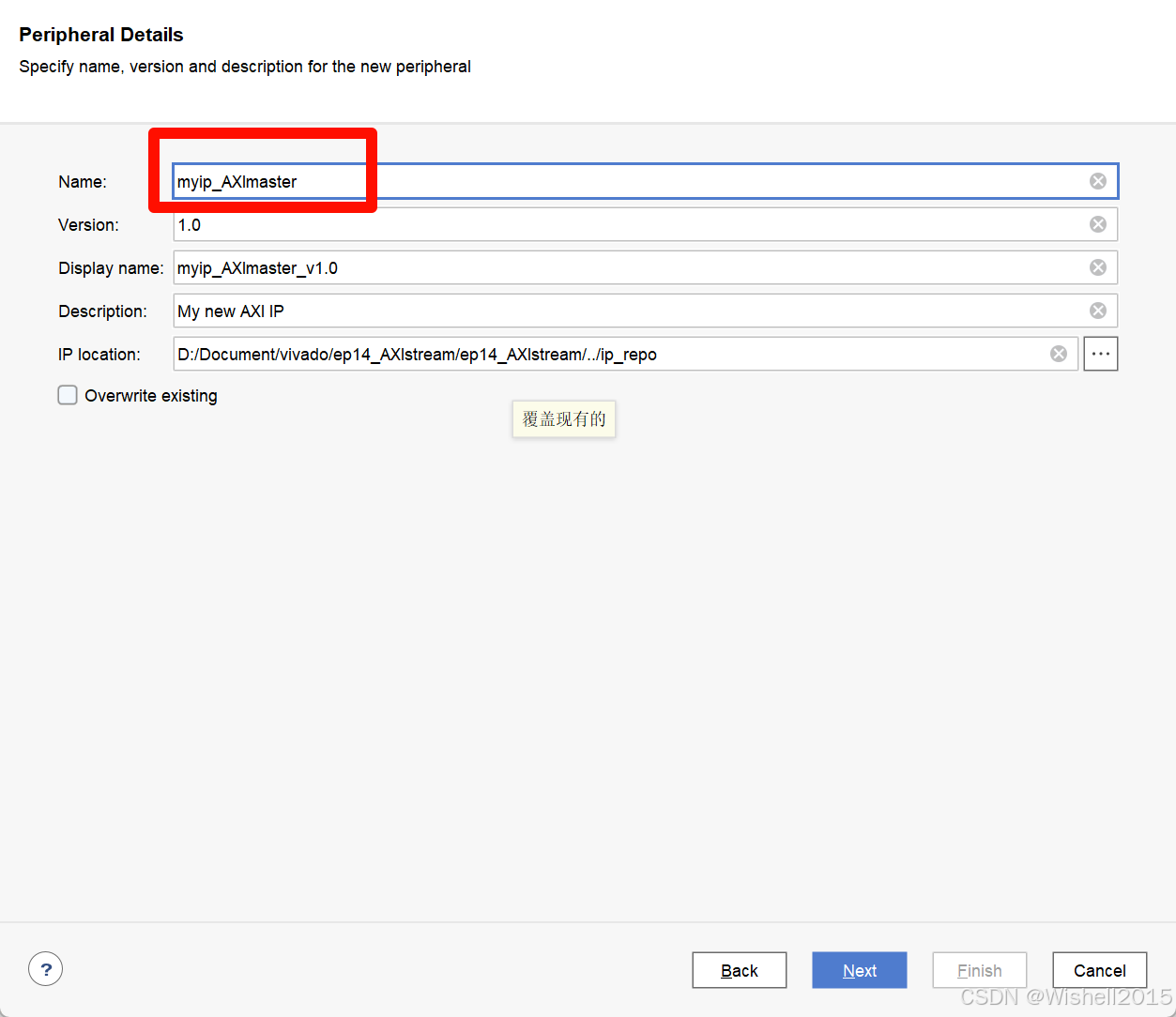

选第四个。设置名称：

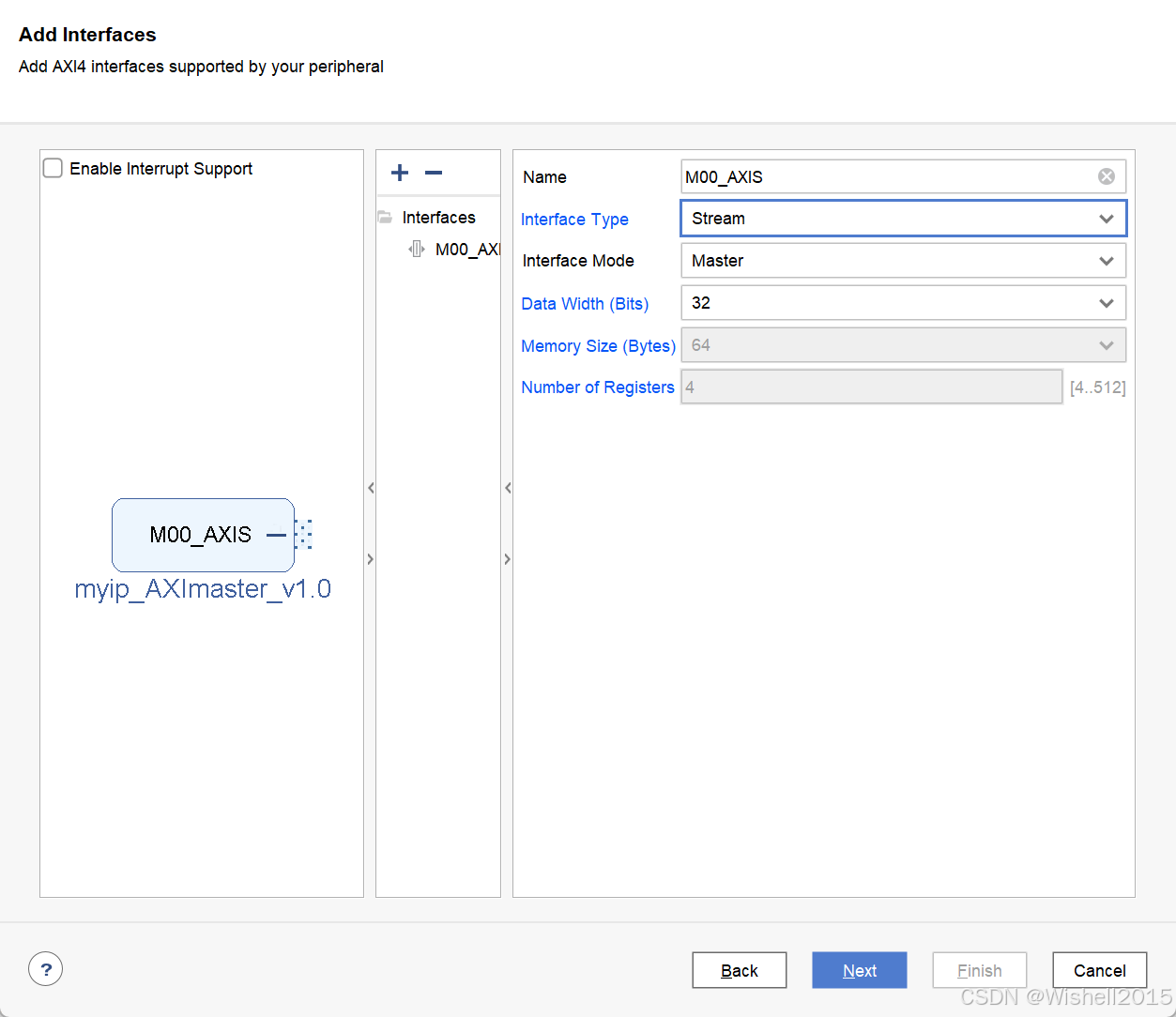

选择Stream接口，接口类型选择主机Master，数据位宽32位

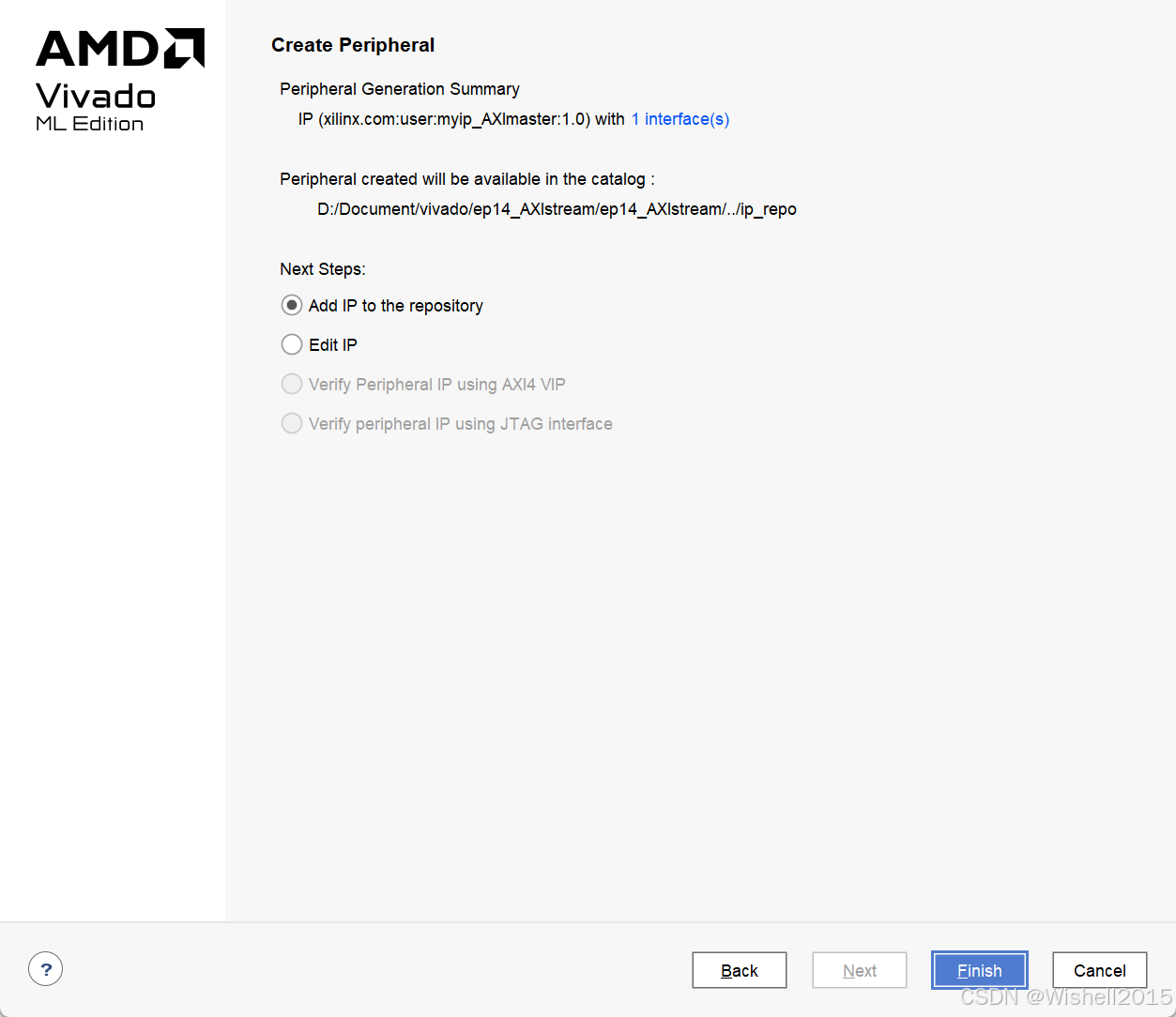

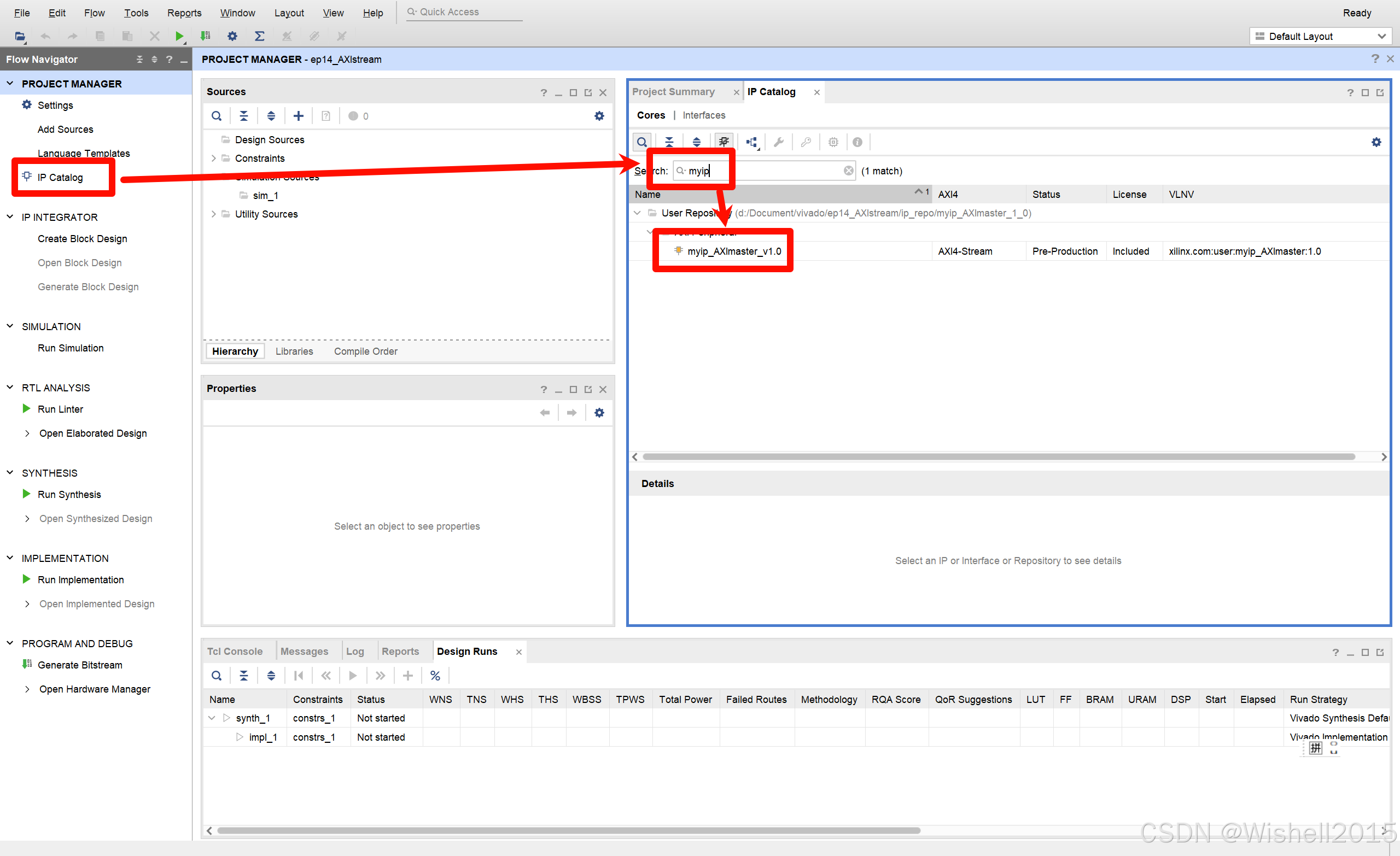

直接将IP添加到仓库里，IP打包完成：

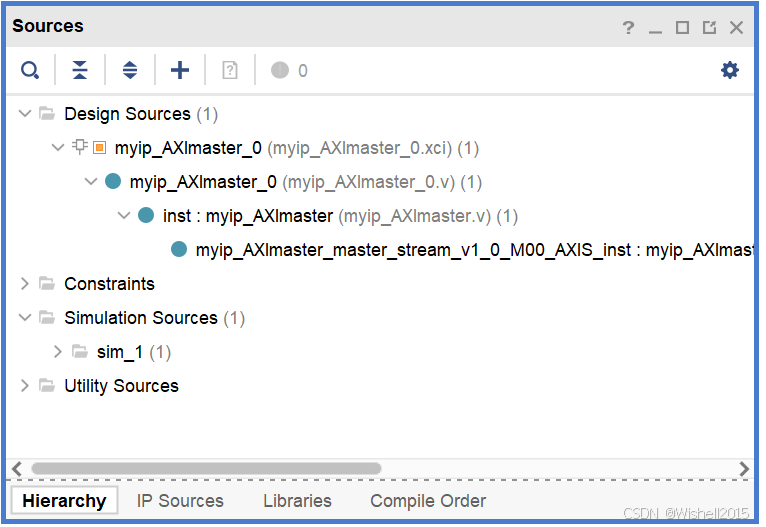

默认参数，生成ip即可。source中可以看到该ip的逻辑文件。

同样，生成一个slave文件。

接收代码解读

完整代码不再粘贴，主要是对别人代码的一种学习，最主要的是学习思想，而不是简单的看代码，也是一种加深印象的做法。

模块声明与参数定义

`timescale 1 ns / 1 ps

module myip_AXIslave_slave_stream_v1_0_S00_AXIS #
(
    // Users to add parameters here
    // User parameters ends
    // Do not modify the parameters beyond this line

    // AXI4Stream sink: Data Width
    parameter integer C_S_AXIS_TDATA_WIDTH	= 32
)

• ** `timescale **：定义仿真时间单位（1ns）和精度（1ps）。
• module ... ：定义了模块名称。
• parameter ：定义了一个参数 C_S_AXIS_TDATA_WIDTH，默认是 32 位。这意味着这个 IP 默认每次传输 32bit（4字节）的数据。如果你在 Vivado 里改了这个参数，整个模块的位宽会自动调整。

端口定义（输入输出）

(
    // AXI4Stream sink: Clock
    input wire  S_AXIS_ACLK,
    // AXI4Stream sink: Reset
    input wire  S_AXIS_ARESETN,
    // Ready to accept data in
    output wire  S_AXIS_TREADY,
    // Data in
    input wire [C_S_AXIS_TDATA_WIDTH-1 : 0] S_AXIS_TDATA,
    // Byte qualifier
    input wire [(C_S_AXIS_TDATA_WIDTH/8)-1 : 0] S_AXIS_TSTRB,
    // Indicates boundary of last packet
    input wire  S_AXIS_TLAST,
    // Data is in valid
    input wire  S_AXIS_TVALID
);

定义了标准的 AXI4-Stream 协议 信号：

• ​S_AXIS_ACLK​：时钟信号，所有逻辑都在这个时钟上升沿动作。
• ​S_AXIS_ARESETN​ ：复位信号，低电平有效 （名字里最后的 N 代表 Negative）。
• ​S_AXIS_TVALID​ (输入) ：主机（Master）说："我有数据要发"。
• ​S_AXIS_TREADY​ (输出) ：从机（也就是本模块）说："我准备好接收了"。只有当 TVALID 和 TREADY 同时为 1 时，数据才算传输成功。
• ​S_AXIS_TDATA​：真正的数据总线。
• ​S_AXIS_TLAST​：表示这是当前数据包的"最后一个"数据。
• ​S_AXIS_TSTRB​：字节选通信号（用于指示哪些字节有效），但在本代码逻辑中常被忽略。

辅助函数与常量定义

function integer clogb2 (input integer bit_depth);
  begin
    for(clogb2=0; bit_depth>0; clogb2=clogb2+1)
      bit_depth = bit_depth >> 1;
  end
endfunction

localparam NUMBER_OF_INPUT_WORDS  = 8;
localparam bit_num  = clogb2(NUMBER_OF_INPUT_WORDS-1);

• ​clogb2​ 函数 ：这是一个计算"以2为底的对数（向上取整）"的函数。存 NUMBER_OF_INPUT_WORDS = 8 个数据。为了给这 8 个位置编号（0~7），需要几位二进制？clogb2(7) 算出来是 3位 。所以 bit_num = 3，后面定义指针时会用到这个宽度。

状态机定义

parameter [1:0] IDLE = 1'b0,        // Initial/idle state
                WRITE_FIFO  = 1'b1; // FIFO written state

wire  	axis_tready;
reg mst_exec_state;

定义了两个状态：

1. IDLE (0) ：空闲，发呆，等待开始信号。
2. WRITE_FIFO (1) ：正在干活，正在把数据写进 FIFO。

​mst_exec_state：这是一个寄存器，用来存当前处于哪个状态。

状态机逻辑（FSM）

always @(posedge S_AXIS_ACLK)
begin
  if (!S_AXIS_ARESETN)
    mst_exec_state <= IDLE;
  else
    case (mst_exec_state)
      IDLE:
          // 只要看到主机发来了 TVALID，就进入写状态
          if (S_AXIS_TVALID)
            mst_exec_state <= WRITE_FIFO;
          else
            mst_exec_state <= IDLE;

      WRITE_FIFO:
        // 如果 writes_done (写完了) 信号变高，就回到空闲
        if (writes_done)
            mst_exec_state <= IDLE;
        else
            mst_exec_state <= WRITE_FIFO;
    endcase
end

• 复位时，进入 IDLE。
• 在 IDLE ：如果你给了 TVALID，下一拍我就跳到 WRITE_FIFO 准备收数据。
• 在 WRITE_FIFO ：我就一直收，直到 writes_done 变高（由后面逻辑决定，比如存满了或者收到了 TLAST），然后跳回 IDLE。

TREADY 信号生成（握手）

assign S_AXIS_TREADY = axis_tready;

assign axis_tready = ((mst_exec_state == WRITE_FIFO) && (write_pointer <= NUMBER_OF_INPUT_WORDS-1));

告诉主机什么时候准备好。

• 条件是：必须处于 WRITE_FIFO 状态 且 FIFO 还没满（指针小于等于7）。
• 注意 ：因为状态机从 IDLE 跳到 WRITE_FIFO 需要一个时钟周期，所以主机拉高 TVALID 后，这个 IP 至少要晚一个周期才会拉高 TREADY。

写指针与写完成逻辑（最关键的逻辑）

always@(posedge S_AXIS_ACLK)
begin
  if(!S_AXIS_ARESETN)
    begin
      write_pointer <= 0;
      writes_done <= 1'b0;
    end
  else
    if (write_pointer <= NUMBER_OF_INPUT_WORDS-1)
      begin
        if (fifo_wren) // 如果真的写入了数据
          begin
            write_pointer <= write_pointer + 1; // 指针+1
            writes_done <= 1'b0;
          end

          // 如果刚写的是第8个数据 (指针==7) 或者 收到了 TLAST
          if ((write_pointer == NUMBER_OF_INPUT_WORDS-1)|| S_AXIS_TLAST)
            begin
              writes_done <= 1'b1; // 标记：写完了
            end
      end
end

// 生成写使能：必须 VALID 和 READY 同时为 1
assign fifo_wren = S_AXIS_TVALID && axis_tready;

• fifo_wren：这是标准的 AXI 握手逻辑，只有双方都同意，才算写入一次。
• write_pointer：每写一次，指针加 1。
• writes_done：当存满 8 个数，或者收到 TLAST 信号时，这个信号拉高，通知状态机回到 IDLE。

隐藏的坑 ：仔细看代码，​write_pointer​ ​ 除了复位信号外，没有任何清零的逻辑！

• 这意味着：这个 IP 接收完这一包数据后，write_pointer 就停在末尾了。下一包数据来的时候，因为指针没归零，TREADY 永远拉不起来。它是一次性的！ 如果你想重复使用，必须修改这里，让指针在 writes_done 后清零。

FIFO 存储实现

generate
  for(byte_index=0; byte_index<= (C_S_AXIS_TDATA_WIDTH/8-1); byte_index=byte_index+1)
  begin:FIFO_GEN
    // 定义存储器数组
    reg  [(C_S_AXIS_TDATA_WIDTH/4)-1:0] stream_data_fifo [0 : NUMBER_OF_INPUT_WORDS-1];

    always @( posedge S_AXIS_ACLK )
    begin
      // 下面这行注释里本来有 S_AXIS_TSTRB，但被屏蔽了
      if (fifo_wren)// && S_AXIS_TSTRB[byte_index])
        begin
          // 写入数据
          stream_data_fifo[write_pointer] <= S_AXIS_TDATA[(byte_index*8+7) -: 8];
        end
    end
  end
endgenerate

• 这里用了一个 generate 循环。对于 32位宽的数据，它循环 4 次（0, 1, 2, 3）。
• 目的是把 32位的存储器拆成 4 个 8位的存储器。
• 为什么这么麻烦？ 主要是为了支持 S_AXIS_TSTRB（字节掩码），可以单独写某个字节。

发送代码解读

模块声明与参数

module myip_AXImaster_master_stream_v1_0_M00_AXIS #
(
    parameter integer C_M_AXIS_TDATA_WIDTH	= 32,
    parameter integer C_M_START_COUNT	= 32
)

• ​C_M_AXIS_TDATA_WIDTH​ (32) ：数据位宽，默认为 32位（4字节）。
• ​C_M_START_COUNT​ (32) ：启动延迟计数。这个 Master 不会复位后立刻发数据，而是会先等 32 个时钟周期。这是为了防止系统复位未稳时就开始通信。

端口定义

(
    input wire  M_AXIS_ACLK,
    input wire  M_AXIS_ARESETN,
    output wire  M_AXIS_TVALID,
    output wire [C_M_AXIS_TDATA_WIDTH-1 : 0] M_AXIS_TDATA,
    output wire [(C_M_AXIS_TDATA_WIDTH/8)-1 : 0] M_AXIS_TSTRB,
    output wire  M_AXIS_TLAST,
    input wire  M_AXIS_TREADY
);

• M_AXIS_TVALID：主机输出。表示"我现在有有效数据要发给你"。
• M_AXIS_TDATA：主机输出。数据线。
• M_AXIS_TLAST：主机输出。表示"这是最后一个数据了"。
• M_AXIS_TREADY ：主机输入。从机告诉主机"我准备好了"。这是唯一的输入控制信号（除了时钟复位）。

辅助函数与常量

localparam NUMBER_OF_OUTPUT_WORDS = 8;

• ​NUMBER_OF_OUTPUT_WORDS​ (8) ：这个演示代码只会发 8 个数，发完就停。
• WAIT_COUNT_BITS 和 bit_num：计算计数器和指针需要的位宽。

状态机定义 (FSM)

parameter [1:0] IDLE = 2'b00,
                INIT_COUNTER  = 2'b01,
                SEND_STREAM   = 2'b10;
reg [1:0] mst_exec_state;

• IDLE (00) ：复位后的初始状态。
• INIT_COUNTER (01) ：倒计时/等待状态。
• SEND_STREAM (10) ：正式发送数据的状态。

状态机逻辑

always @(posedge M_AXIS_ACLK)
begin
  if (!M_AXIS_ARESETN)
    ...
  else
    case (mst_exec_state)
      IDLE:
        mst_exec_state  <= INIT_COUNTER; // 复位松开立刻进入计数状态

      INIT_COUNTER:
        if ( count == C_M_START_COUNT - 1 ) // 等待计数器数满
          mst_exec_state  <= SEND_STREAM;   // 进入发送状态
        else
          begin
            count <= count + 1;
            mst_exec_state  <= INIT_COUNTER;
          end

      SEND_STREAM:
        if (tx_done) // 如果数据发完了
          mst_exec_state <= IDLE; // 回到 IDLE（注意：回到 IDLE 后会马上再次进入 INIT_COUNTER）
        else
          mst_exec_state <= SEND_STREAM;
    endcase
end

• 流程：复位 -> IDLE -> INIT_COUNTER (等32个周期) -> SEND_STREAM (发8个数) -> IDLE -> INIT_COUNTER ...
• 循环发送 ：注意，这里的逻辑会让它无限循环发送。每次发完 8 个数，等一会，再发 8 个数。这与 Slave 代码的"一次性"不同。

控制信号生成 (TVALID, TLAST)

assign axis_tvalid = ((mst_exec_state == SEND_STREAM) && (read_pointer < NUMBER_OF_OUTPUT_WORDS));
assign axis_tlast = (read_pointer == NUMBER_OF_OUTPUT_WORDS-1);

• ​axis_tvalid​ ：只有在 SEND_STREAM 状态且还没发完 8 个数时，才为高。
• ​axis_tlast​：当读指针指到第 7 个数（最后一个）时，拉高。

关键延迟逻辑（Alignment）：

always @(posedge M_AXIS_ACLK)
begin
    ...
    axis_tvalid_delay <= axis_tvalid;
    axis_tlast_delay <= axis_tlast;
end
assign M_AXIS_TVALID = axis_tvalid_delay;
assign M_AXIS_TLAST = axis_tlast_delay;

为什么要有 delay？

• 看后面的数据生成逻辑，数据 stream_data_out 是在时钟沿更新的（时序逻辑）。
• 如果不打一拍，控制信号（组合逻辑生成的 axis_tvalid）会比数据早一拍到达，导致时序对不齐。
• 为了让 TVALID、TLAST 和 TDATA 在同一个时钟周期对齐输出，这里故意把控制信号打了一拍。

读指针逻辑

always@(posedge M_AXIS_ACLK)
begin
  ...
    if (read_pointer <= NUMBER_OF_OUTPUT_WORDS-1)
      begin
        if (tx_en) // 握手成功（TREADY && TVALID）
          begin
            read_pointer <= read_pointer + 1;
            tx_done <= 1'b0;
          end
      end
    else if (read_pointer == NUMBER_OF_OUTPUT_WORDS)
      begin
        tx_done <= 1'b1; // 发完了
      end
end

• ​tx_en​ ：assign tx_en = M_AXIS_TREADY && axis_tvalid; 只有当从机说 Ready 且主机 Valid 时，指针才加 1。
• ​tx_done​ ：当指针数到 8 时，拉高 tx_done，通知状态机切状态。

隐患 ：这里同样没有显式的指针清零逻辑（除了复位）。但是，因为 mst_exec_state​ 会跳回 IDLE，如果需要在下一轮循环中让 read_pointer​ 归零，代码里其实缺了一句逻辑！

• Bug Alert : 仔细看代码，read_pointer 只有在 !M_AXIS_ARESETN 时才清零。这意味着，虽然状态机在循环跑（IDLE->INIT->SEND->IDLE），但 read_pointer 一直停在 8。
• 结论 ：这个 Master 实际上也是一次性 的。它发完第一包 8 个数后，虽然状态机会不断尝试进入 SEND 状态，但因为 read_pointer 已经是 8 了，axis_tvalid 永远是 0，数据再也发不出来了。

数据生成（最简单的部分）

always @( posedge M_AXIS_ACLK )
begin
  if(!M_AXIS_ARESETN)
    stream_data_out <= 1;
  else if (tx_en)
    stream_data_out <= read_pointer + 32'b1;
end

• 初始值：1。

• 后续值 ：read_pointer + 1​。所以发送的数据序列是：1, 1, 2, 3, 4, 5, 6, 7​。（注意第一拍发出去的是初始值 1，发送同时 tx_en​ 有效，下一拍更新为 read_pointer(1) + 1 = 2... 稍微有点怪，通常期望发 1~8）。

  • 实际上，由于 stream_data_out 是时序逻辑更新，而 M_AXIS_TDATA 直接连它。
  • 第一拍握手时，发出去的是旧值（1）。
  • 握手后，stream_data_out 更新。
  • 所以发出的数据大概率是 1 (初始), 1 (ptr=0+1), 2, 3... 直到最后。

仿真

Testbench

`timescale 1ns / 1ps

module tb_axis_system;

    // =========================================================================
    // 1. 信号定义
    // =========================================================================
    reg  aclk;
    reg  aresetn;

    // AXI4-Stream 接口连接线 (连接 Master 输出 -> Slave 输入)
    wire [31:0] axis_tdata;
    wire [3:0]  axis_tstrb;
    wire        axis_tlast;
    wire        axis_tvalid;
    wire        axis_tready;

    // 定义时钟周期 (100MHz = 10ns)
    parameter CLK_PERIOD = 10;

    // =========================================================================
    // 2. 模块实例化
    // =========================================================================

    // 实例化 Master (发送者)
    myip_AXImaster_0 #(
        .C_M_AXIS_TDATA_WIDTH(32),
        .C_M_START_COUNT(10)      // 修改参数：缩短启动等待时间，方便仿真查看
    ) u_master (
        .m00_axis_aclk    (aclk),
        .m00_axis_aresetn (aresetn),
        .m00_axis_tvalid  (axis_tvalid),
        .m00_axis_tdata   (axis_tdata),
        .m00_axis_tstrb   (axis_tstrb),
        .m00_axis_tlast   (axis_tlast),
        .m00_axis_tready  (axis_tready)
    );
    // 实例化 Slave (接收者)
    myip_AXIslave_0 #(
        .C_S_AXIS_TDATA_WIDTH(32)
    ) u_slave (
        .s00_axis_aclk    (aclk),
        .s00_axis_aresetn (aresetn),
        .s00_axis_tvalid  (axis_tvalid),
        .s00_axis_tdata   (axis_tdata),
        .s00_axis_tstrb   (axis_tstrb),
        .s00_axis_tlast   (axis_tlast),
        .s00_axis_tready  (axis_tready)
    );

    // =========================================================================
    // 3. 时钟生成
    // =========================================================================
    initial begin
        aclk = 0;
        forever #(CLK_PERIOD/2) aclk = ~aclk;
    end

    // =========================================================================
    // 4. 测试流程控制
    // =========================================================================
    initial begin
        // 1. 初始化
        aresetn = 0;
        $display("Simulation Start: Reset Active");

        // 2. 保持复位 100ns
        #100;
        aresetn = 1;
        $display("Reset Released. Master should start counting down.");

        // 3. 等待足够长的时间让传输发生
        // Master 设置了 START_COUNT=10，所以复位后约 10 个周期开始传输
        // 总共传输 8 个数据，大概需要 20-30 个周期
        #500;

        // 4. 结束仿真
        $display("Simulation Finished");
        $stop;
    end

    // =========================================================================
    // 5. 监控与打印 (Monitor)
    // =========================================================================
    // 在时钟上升沿检测握手是否成功
    always @(posedge aclk) begin
        if (aresetn) begin
            // 当 VALID 和 READY 同时为高时，表示一次成功的数据传输
            if (axis_tvalid && axis_tready) begin
                $display("[%0t ns] Transfer Occurred! Data: 0x%h | Last: %b",
                         $time, axis_tdata, axis_tlast);
            end

            // 检测 Slave 内部是否写满了 (通过观察 Slave 是否拉低 Ready)
            // 注意：因为是 Testbench，我们也可以通过 hierarchy path 偷窥 Slave 内部信号
            // 比如: u_slave.write_pointer
        end
    end

endmodule

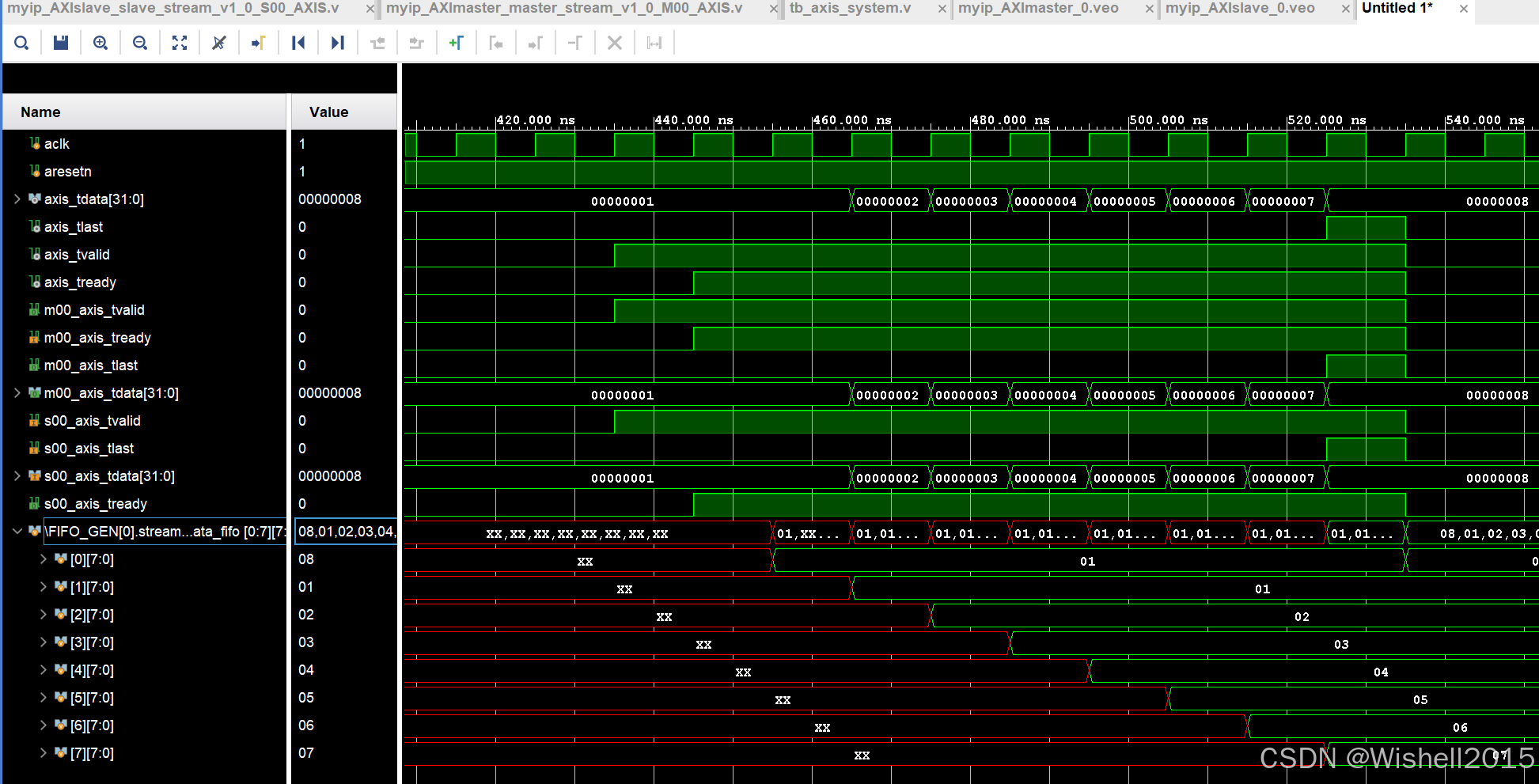

仿真结果的思考：

从波形上看，这是一个标准的、成功的 AXI-Stream 数据传输过程：

• 数据量正确：发送了从 1 到 8 共 8 个数据。
• 结束信号正确 ：在发送数据 8 的时候，axis_tlast 拉高了，表示包结束。
• 握手逻辑正确 ：数据只有在 tvalid 和 tready 同时为高 的时候才发生变化（从 1 变 2，2 变 3...）。

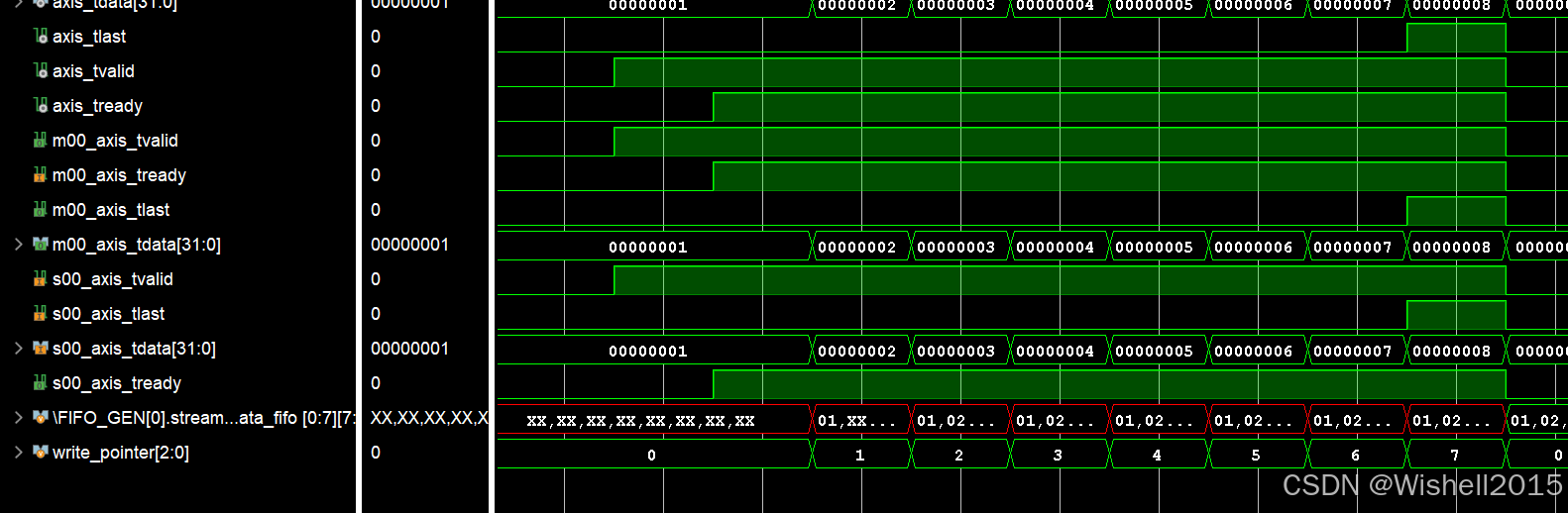

上述仿真有点瑕疵，理论应该是这样的，存入01，02，03...08.
