Python实战项目＜2＞使用Graphviz绘制流程框图

引言

当下有不少主流工具可用于绘制流程框图，例如大家熟知的 Visio，或是 WPS 内置的流程图功能。近期我在撰写《机器学习高阶 <2> 项目实战》系列博客时，恰好需要用 Python 实现流程图绘制 ------ 这便是我动笔写下本篇内容的契机。

在 Python 中使用 Graphviz 的核心是 "用代码定义图的节点 / 连接，调用 Graphviz 工具自动排版渲染"，步骤分为环境准备 和代码使用两部分，下面详细说明。

一、先做好环境准备（必做）

Graphviz 需要 "Python 库 + 系统工具" 配合使用：

1. 安装 Python 的 graphviz 库

打开命令提示符执行：

python -m pip install graphviz

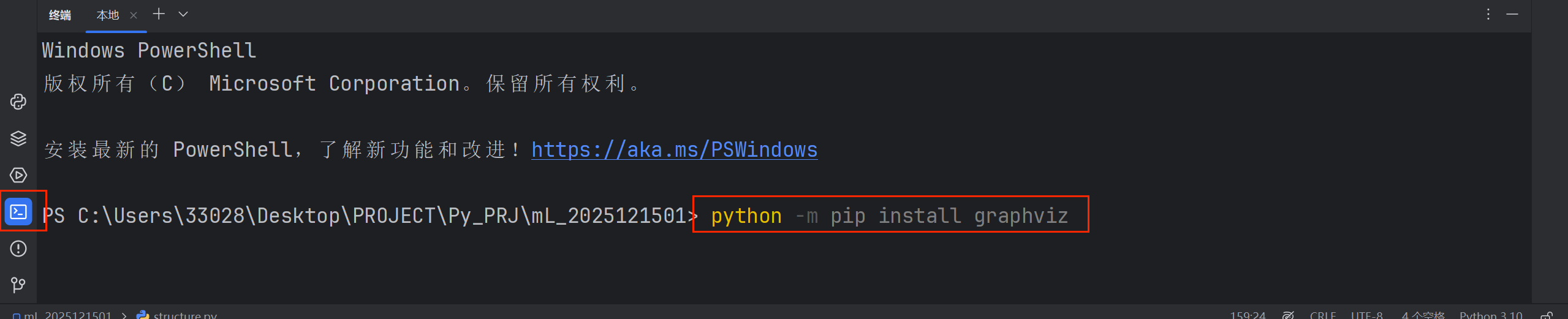

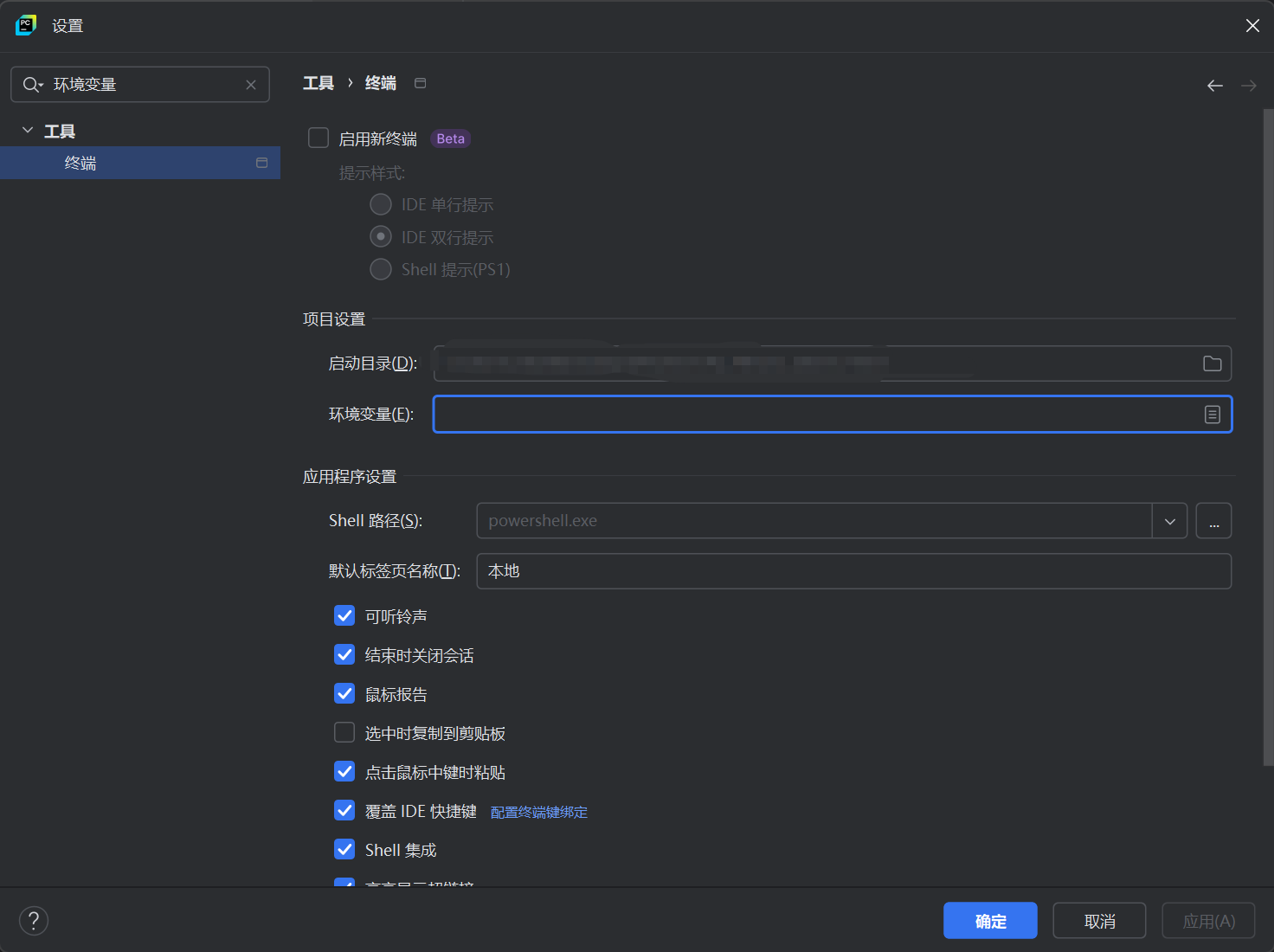

如下是使用Pycharm这个IDE在终端输入指令的图片：

2.安装系统级 Graphviz 工具

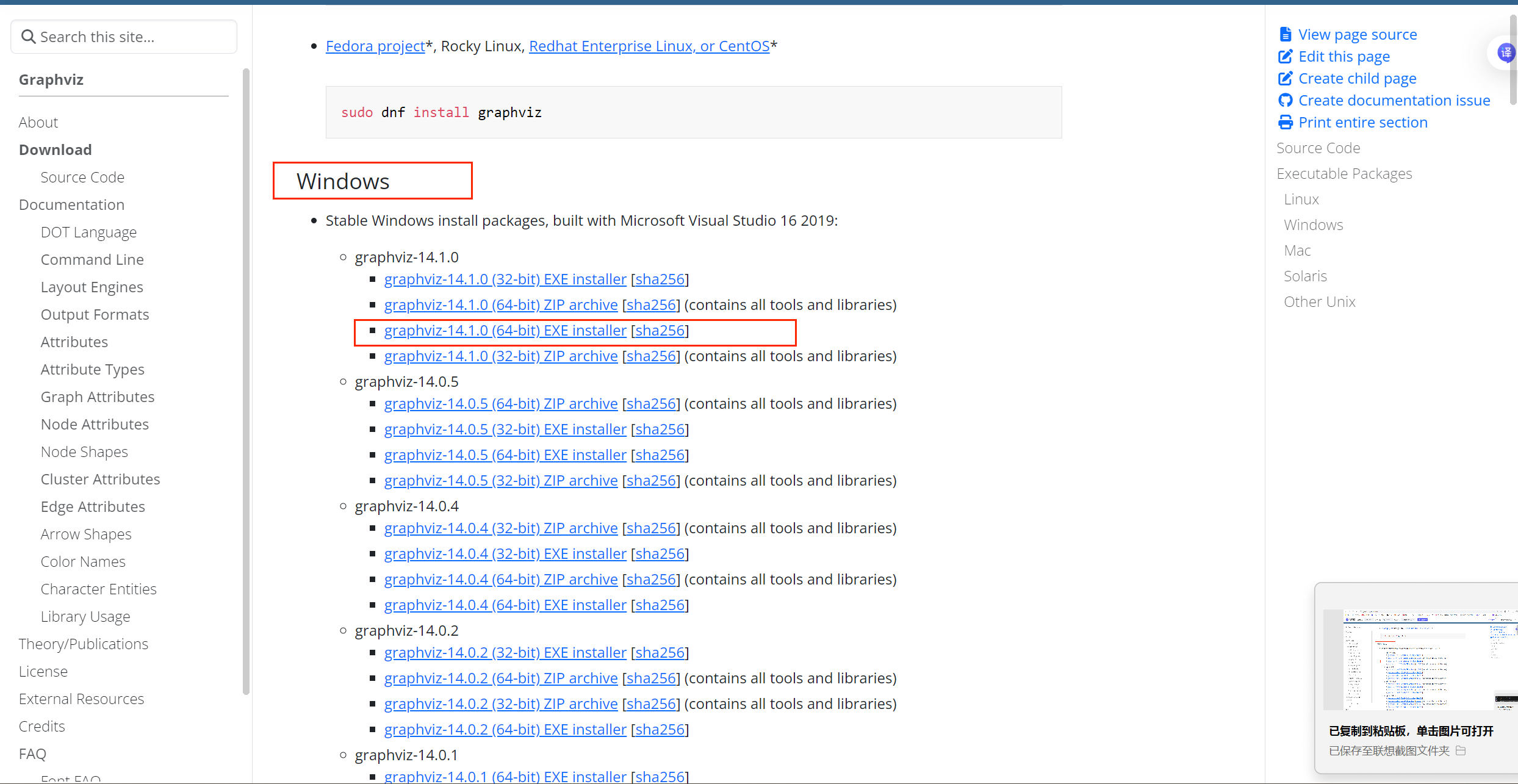

• 下载对应系统的安装包：Graphviz 官方下载页（Windows 选win64.exe安装包）

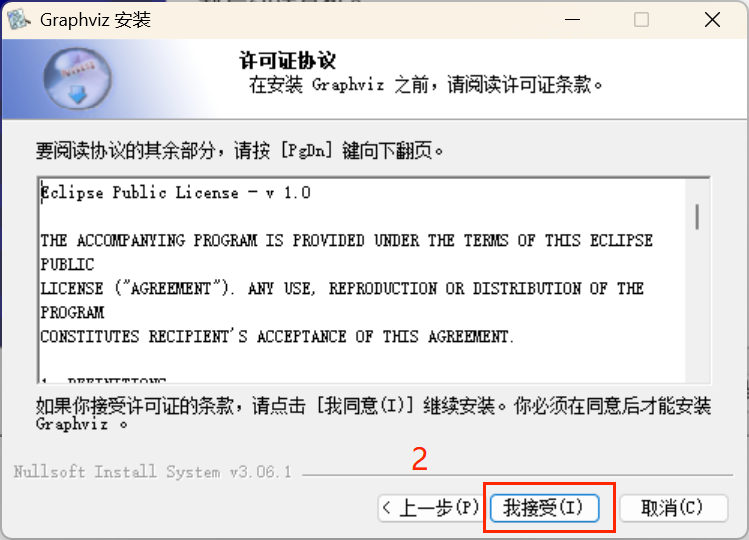

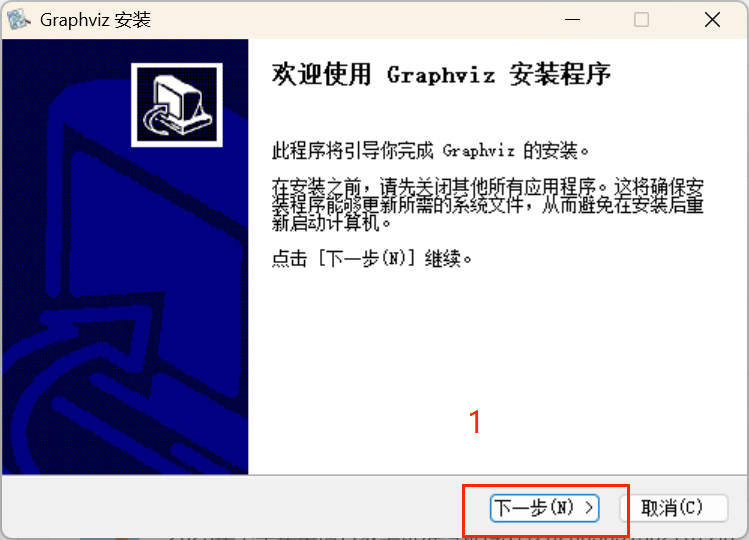

• 安装时勾选 "Add to PATH"（或手动将安装目录的bin文件夹（如C:\Program Files\Graphviz\bin）添加到系统环境变量Path）（如下是安装****Graphviz 工具 的教程）

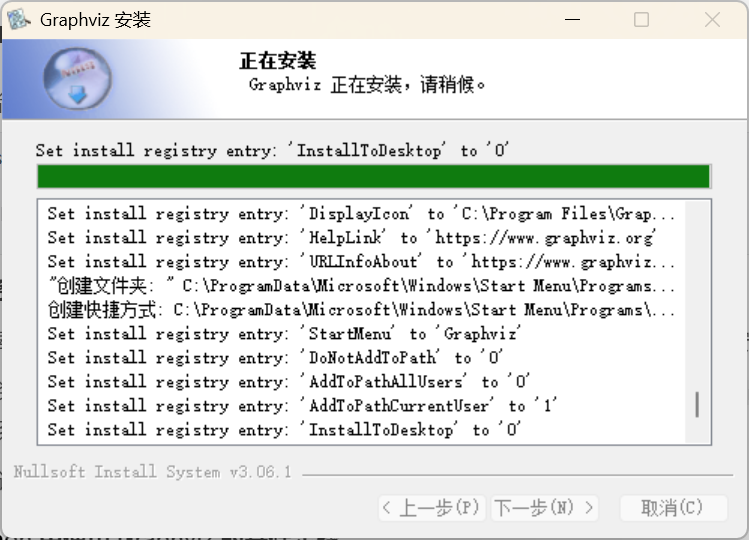

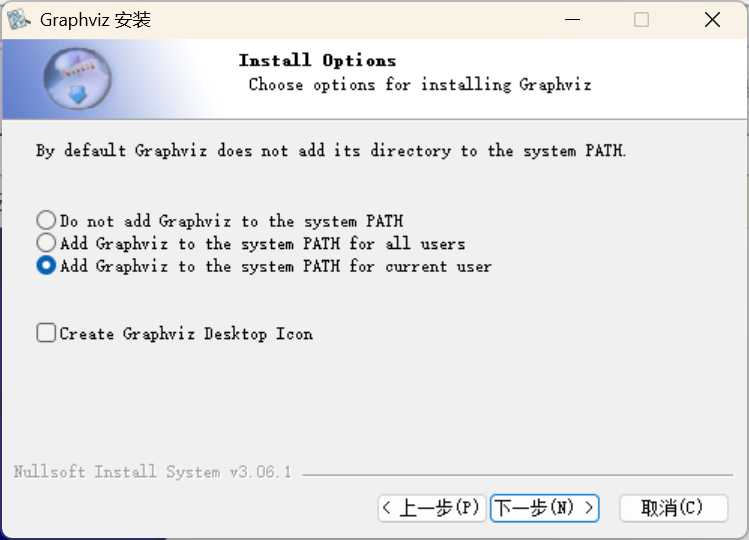

下面的选项：

• "Do not add Graphviz to the system PATH"：不将 Graphviz 添加到系统 PATH 中
• "Add Graphviz to the system PATH for all users"：为电脑上的所有用户，将 Graphviz 添加到系统 PATH 中
• "Add Graphviz to the system PATH for current user"（当前已选中）：只为当前登录的用户，将 Graphviz 添加到系统 PATH 中

复选框 "Create Graphviz Desktop Icon"：创建 Graphviz 的桌面图标

底部的 "Nullsoft Install System v3.06.1" 是这个安装程序的工具名称和版本，下方的 "上一步 (P)""下一步 (N)""取消 (C)" 是对应的操作按钮～

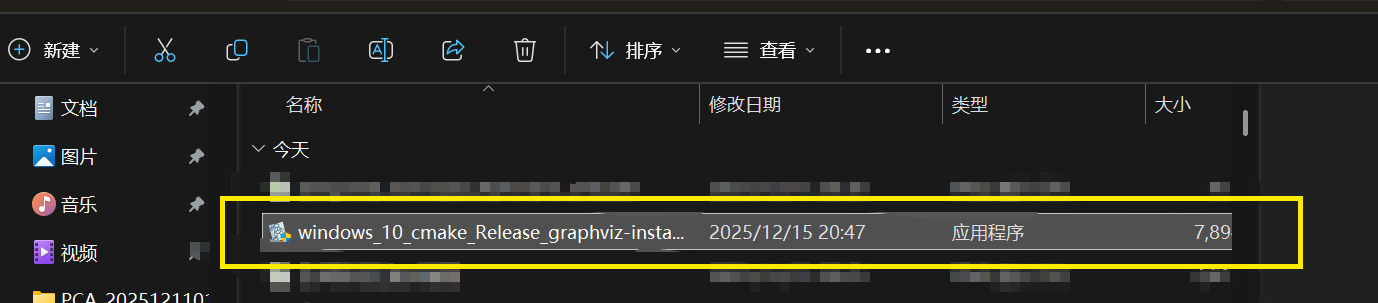

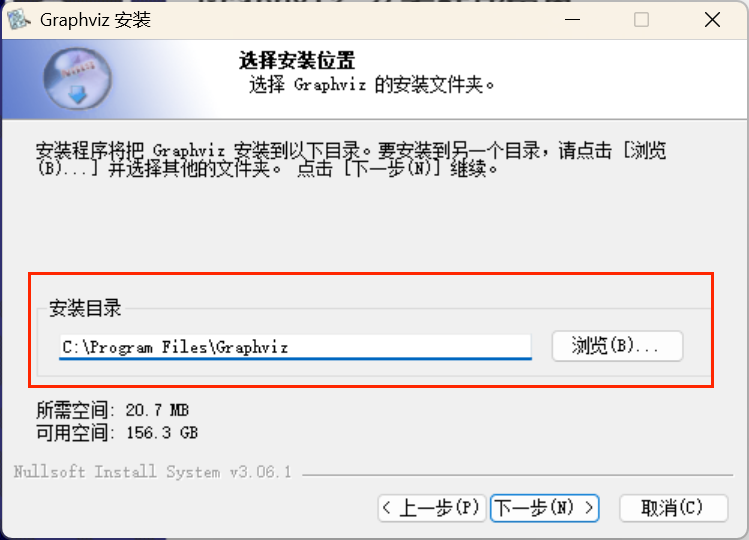

安装路径的选择：

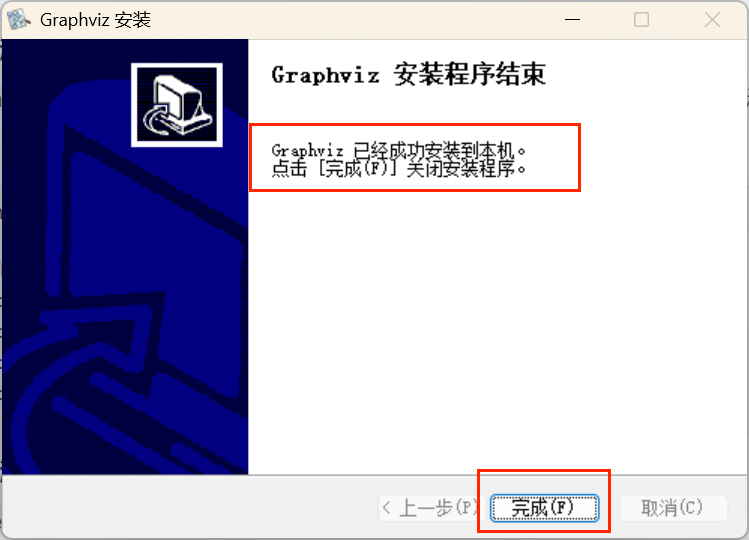

安装成功后的界面：

• 验证：重启终端后执行dot -V，能显示版本号则成功。

二、Python 中使用 Graphviz 的基础步骤

以 "画一个简单流程图" 为例，核心流程是：初始化图 → 添加节点 → 添加连接边 → 渲染输出。

步骤 1：初始化图

先创建一个Digraph对象（表示 "有向图"，适合流程图），可配置布局、字体等：

from graphviz import Digraph

# 初始化有向图，设置布局方向（TB=从上到下）、中文支持
dot = Digraph(
    graph_attr={"rankdir": "TB", "fontname": "SimHei"},  # TB=从上到下布局，SimHei支持中文
    node_attr={"shape": "rect", "style": "filled", "fillcolor": "#f0f8ff"}  # 节点样式：矩形、浅蓝色填充
)

步骤 2：添加节点

用dot.node("节点ID", "节点显示文本")添加节点（ID 是代码中区分节点的标识，文本是图中显示的内容）：

# 添加节点：ID分别为start、step1、step2、end
dot.node("start", "开始")
dot.node("step1", "执行任务A")
dot.node("step2", "执行任务B")
dot.node("end", "结束")

步骤 3：添加连接边

用dot.edge("起点ID", "终点ID")定义节点之间的连接：

# 连接节点：start → step1 → step2 → end
dot.edge("start", "step1")
dot.edge("step1", "step2")
dot.edge("step2", "end")

步骤 4：渲染输出

用render()生成图片文件（支持 PNG、PDF 等格式），view=True会自动打开图片：

# 生成PNG图片，文件名为"simple_flow"
dot.render("simple_flow", format="png", view=True)
print("流程图已生成：simple_flow.png")

三、进阶：自定义样式（可选）

可以调整节点颜色、边的样式、添加标签等，比如：

from graphviz import Digraph

dot = Digraph(graph_attr={"rankdir": "TB", "fontname": "SimHei"})

# 自定义节点样式
dot.node("a", "重要节点", fillcolor="#ffcccc", style="filled")  # 红色填充
dot.node("b", "普通节点", fillcolor="#f0f8ff", style="filled")

# 自定义边：加标签、虚线样式
dot.edge("a", "b", label="依赖关系", style="dashed", color="#666666")

dot.render("custom_style", format="png", view=True)

常用场景示例

除了流程图，还可以画树形结构、依赖图等，比如画一个二叉树：

from graphviz import Digraph

dot = Digraph(graph_attr={"rankdir": "TB", "fontname": "SimHei"})
dot.node("root", "根节点")
dot.node("left", "左子节点")
dot.node("right", "右子节点")

dot.edge("root", "left")
dot.edge("root", "right")

dot.render("binary_tree", format="png", view=True)

四、项目实战

这段代码是一个Graphviz 环境诊断工具，专门用于在 Windows 系统中自动检测 Graphviz 的安装、配置及可用性问题，解决用户在使用 Python 调用 Graphviz 时常见的报错（如找不到 dot.exe、环境变量未配置、Python 库未安装等）。它不仅能定位问题，还会给出明确的修复提示，并通过实际测试验证 Graphviz 是否能正常工作。

# 诊断脚本：diagnose.py
import os
import sys
import subprocess


def check_python_version():
    print(f"Python 版本: {sys.version}")
    print()


def check_graphviz_installation():
    print("检查 Graphviz 安装...")

    # 检查常见安装路径
    possible_paths = [
        r"C:\Program Files\Graphviz\bin",
        r"C:\Program Files (x86)\Graphviz\bin",
        r"C:\Graphviz\bin",
    ]

    found = False
    for path in possible_paths:
        dot_exe = os.path.join(path, "dot.exe")
        if os.path.exists(dot_exe):
            print(f"✓ 找到 Graphviz: {path}")
            found = True

            # 测试版本
            try:
                result = subprocess.run([dot_exe, "-V"],
                                        capture_output=True,
                                        text=True,
                                        timeout=5)
                if result.returncode == 0:
                    print(f"  Graphviz 版本: {result.stdout.strip()}")
                else:
                    print(f"  ✗ 无法获取版本信息")
            except:
                print(f"  ✗ 无法执行 dot 命令")

    if not found:
        print("✗ 未找到 Graphviz")
        print()
        print("请安装 Graphviz:")
        print("1. 访问 https://graphviz.org/download/")
        print("2. 下载 Windows 版本")
        print("3. 安装时务必勾选 'Add Graphviz to the system PATH for all users'")

    return found


def check_python_packages():
    print("\n检查 Python 包...")

    packages = ["graphviz"]

    for package in packages:
        try:
            if package == "graphviz":
                import graphviz
                version = graphviz.__version__ if hasattr(graphviz, '__version__') else "未知"
                print(f"✓ {package}: {version}")
            else:
                __import__(package)
                print(f"✓ {package}: 已安装")
        except ImportError:
            print(f"✗ {package}: 未安装")
            if package == "graphviz":
                print("  运行: pip install graphviz")


def check_path_environment():
    print("\n检查 PATH 环境变量...")

    path = os.environ.get("PATH", "")
    path_dirs = path.split(os.pathsep)

    graphviz_found = False
    for dir_path in path_dirs:
        if "graphviz" in dir_path.lower() and os.path.exists(os.path.join(dir_path, "dot.exe")):
            print(f"✓ Graphviz 在 PATH 中: {dir_path}")
            graphviz_found = True

    if not graphviz_found:
        print("✗ Graphviz 不在 PATH 中")

    return graphviz_found


def run_simple_test():
    print("\n运行简单测试...")

    # 创建最简单的图表
    dot_source = """
    digraph G {
        A -> B;
        A -> C;
        B -> D;
        C -> D;
    }
    """

    # 保存为 .dot 文件
    with open("test_graph.dot", "w") as f:
        f.write(dot_source)

    print("✓ 已创建测试文件: test_graph.dot")

    # 尝试使用 dot 命令转换
    try:
        result = subprocess.run(
            ["dot", "-Tpng", "-otest_graph.png", "test_graph.dot"],
            capture_output=True,
            text=True,
            timeout=10
        )

        if result.returncode == 0:
            print("✓ 成功生成 test_graph.png")
            if os.path.exists("test_graph.png"):
                print(f"  文件大小: {os.path.getsize('test_graph.png')} 字节")
            return True
        else:
            print(f"✗ 生成失败: {result.stderr}")
            return False
    except FileNotFoundError:
        print("✗ 找不到 dot 命令")
        return False
    except Exception as e:
        print(f"✗ 测试失败: {e}")
        return False


if __name__ == "__main__":
    print("=" * 60)
    print("Graphviz 诊断工具")
    print("=" * 60)

    check_python_version()

    path_ok = check_path_environment()
    install_ok = check_graphviz_installation()
    check_python_packages()

    if install_ok:
        test_ok = run_simple_test()
        if test_ok:
            print("\n" + "=" * 60)
            print("✓ 所有检查通过！")
            print("=" * 60)
        else:
            print("\n" + "=" * 60)
            print("✗ 测试失败，请检查 Graphviz 安装")
            print("=" * 60)
    else:
        print("\n" + "=" * 60)
        print("✗ 请先安装 Graphviz")
        print("=" * 60)

代码采用模块化设计，将诊断逻辑拆分为多个独立函数，按"基础环境→配置检查→软件安装→依赖库→实际功能测试"的故障排查逻辑逐步执行，既符合开发者排查问题的思维习惯，也让代码结构清晰、易维护。

功能模块拆分（每个函数负责单一诊断任务）

函数名	核心功能
check_python_version	打印当前 Python 版本，排查 Python 版本兼容性问题（基础环境检查）
check_path_environment	检查系统PATH环境变量中是否包含 Graphviz 的bin目录（关键配置检查）
check_graphviz_installation	遍历 Windows 系统中 Graphviz 的常见安装路径，检测是否安装了 Graphviz，并尝试获取版本信息
check_python_packages	检查 Python 的graphviz库是否安装及版本（依赖库检查）
run_simple_test	创建简单的 dot 文件，调用dot命令生成 PNG 图片，验证 Graphviz 实际功能是否可用

关键设计细节

• 自动化路径检测 ：check_graphviz_installation函数预设了 Windows 系统中 Graphviz 的常见安装路径（如C:\Program Files\Graphviz\bin），无需用户手动指定，提升易用性。
• 友好的用户反馈 ：使用✓/✗符号直观显示检查结果，失败时给出具体的解决步骤（如 Graphviz 下载地址、安装时勾选 PATH 的提示），新手能直接参考。
• 异常处理与健壮性 ：在执行subprocess调用（如dot -V、生成图片）时加入异常捕获，避免脚本因个别错误崩溃，确保诊断流程能完整执行。
• 实际功能验证 ：不只是停留在 "配置检查" 层面，run_simple_test函数会创建测试文件并尝试生成图片，确保 Graphviz 能真正工作，而非仅表面配置正确。
• 执行逻辑串联：在主程序中按顺序执行所有诊断函数，先检查基础环境，再验证实际功能，最后根据检查结果给出最终结论（如 "所有检查通过" 或 "请先安装 Graphviz"）。

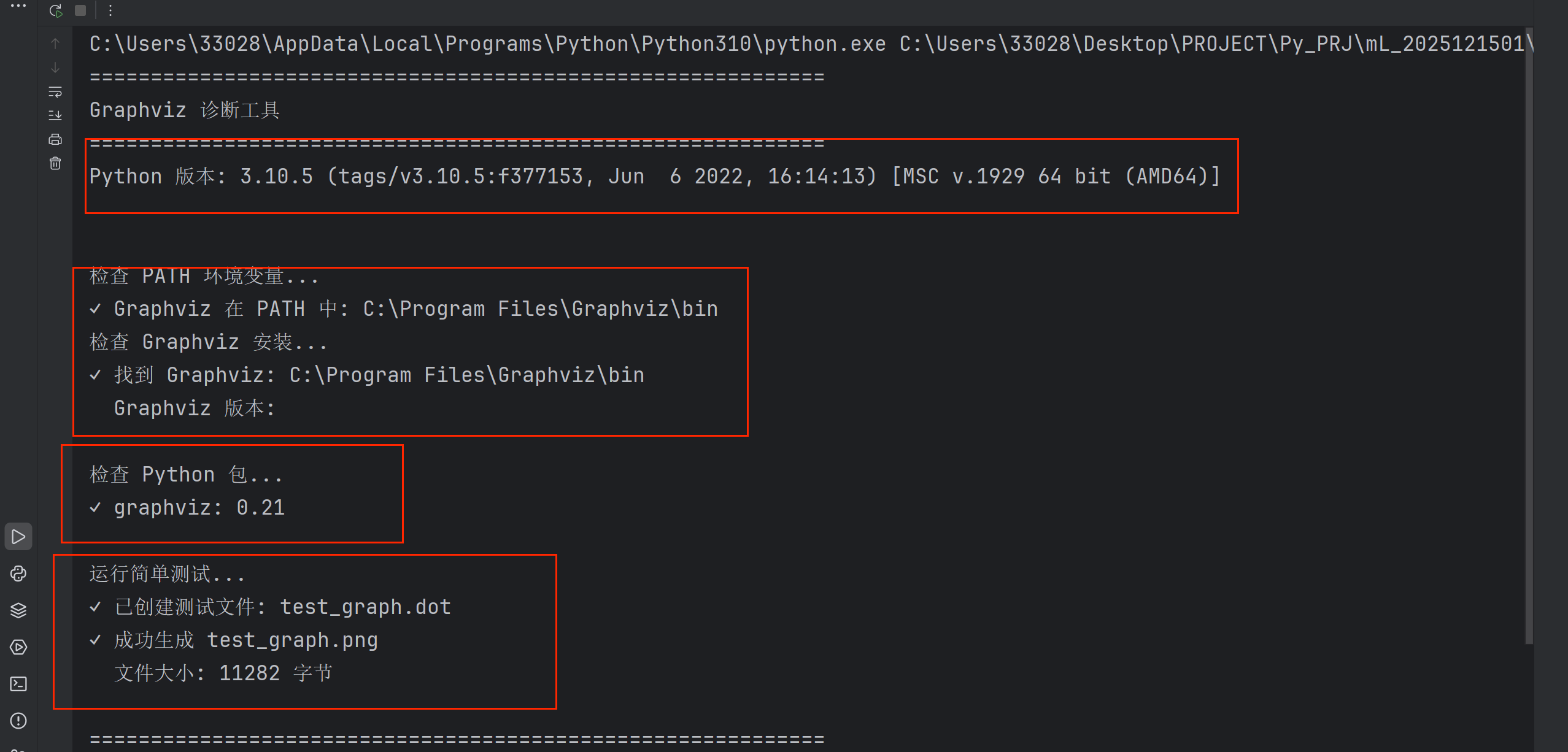

控制台的结果：

运行结果：

五、常见的错误解决方式：

选择 "Add Graphviz to the system PATH for current user" 本身是没问题的，但直接去 PyCharm 运行代码大概率会仍报错 ------ 核心原因是：PyCharm 启动时会读取当时的系统环境变量，而你是安装 Graphviz 后才添加的 PATH，已打开的 PyCharm 还没加载到新的环境变量。

解决办法很简单：

1. 先完全关闭 PyCharm（包括后台进程）；
2. 重新打开 PyCharm，再运行代码。

如下PyCharm 里检查环境变量是否已经包含了 Graphviz 的路径：

方法 1：用代码直接打印系统 PATH（最直观）

你可以在 PyCharm 里新建一个临时 Python 文件，运行以下代码，直接查看系统 PATH 中是否包含 Graphviz 的bin目录（比如C:\Program Files\Graphviz\bin）：

import os

# 获取系统的PATH环境变量
system_path = os.environ.get("PATH", "")
# 按分号分割PATH里的所有路径
path_list = system_path.split(";")

# 打印所有路径，或筛选包含"Graphviz"的路径
print("系统PATH中包含的路径：")
for path in path_list:
    if "Graphviz" in path:  # 筛选Graphviz相关路径
        print(f"找到Graphviz路径：{path}")

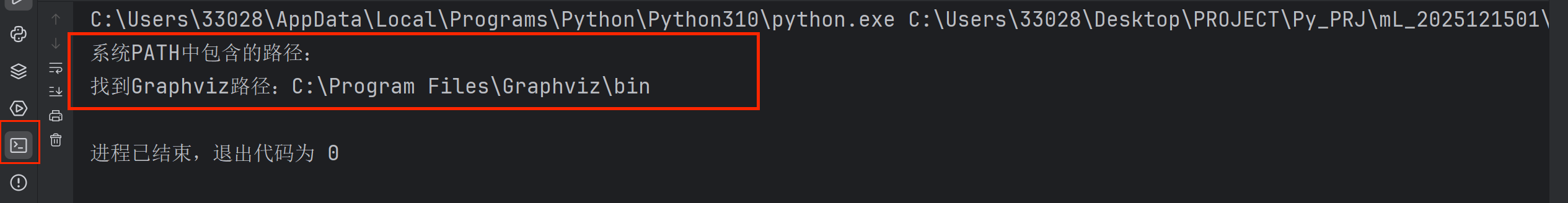

如果运行后输出了类似"找到Graphviz路径：C:\Program Files\Graphviz\bin"的内容，说明 PATH 已包含；如果没有输出，说明环境变量还没加载到 PyCharm 中（需要重启 PyCharm）

方法 2：通过 PyCharm 的 "运行配置" 查看环境变量

步骤如下：

1. 打开 PyCharm，点击顶部菜单栏的 Run（运行）→ Edit Configurations（编辑配置）；
2. 在弹出的窗口中，选择你当前运行代码对应的配置（比如 Python 脚本的配置）；
3. 找到右侧的 Environment variables（环境变量） 选项，点击它旁边的 文件夹图标（或 "..." 按钮）；

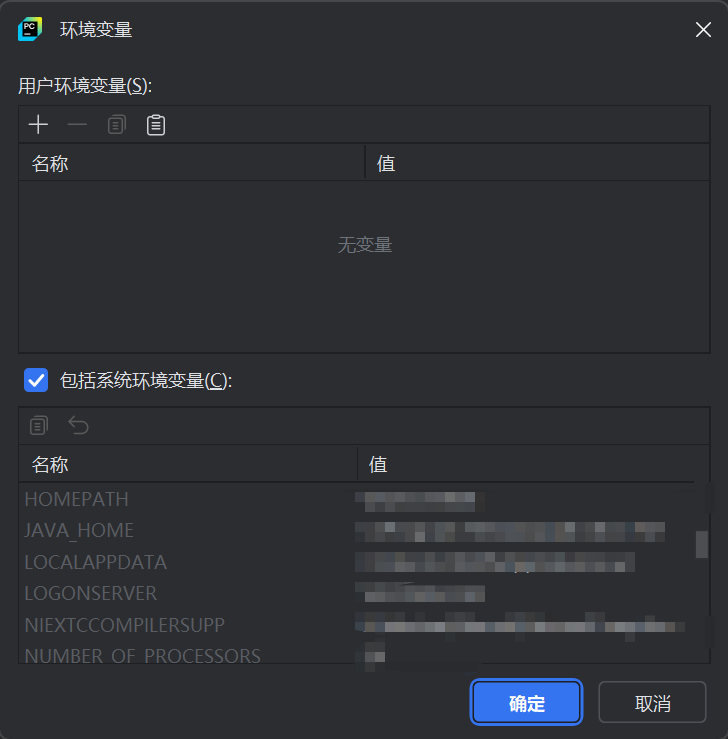

4. 在新窗口中，找到PATH变量，点击展开它的内容，查看列表中是否包含 Graphviz 的bin目录。

补充说明

如果检查后发现 PATH 里没有 Graphviz 路径，只需完全关闭 PyCharm（包括后台进程）再重新打开，PyCharm 会重新加载系统环境变量，此时再检查就能看到了。
